Review Ransnet MBOX HSG-100L ระบบ HotSpot Gateway Authentication #1


สวัสดีครับ...
หลังจากที่ได้ลองเล่นอุปกรณ์ RansNet MBOX HSG-100L ตัวนี้มาเกือบอาทิตย์ ขอสรุป Feature คร่าวๆก่อนนะครับ ว่าทำอะไรได้บ้าง


  • ระบบ Hotspot Gateway ที่รองรับการ Login ได้ทั้งแบบ User/Password, Pincode และพวกระบบ Self Register เช่น พวก Email, Email OTP ให้สมัครลงทะเบียนก่อนเข้าใช้งาน Internet เพื่อนำไปทำ CRM , ให้ User เข้า Website ที่เราต้องการก่อน แล้วค่อยเข้า Web อื่นๆ, ให้ User ทำการ Download App ใน Google Play หรือ Play Store, ระบบ Social Login, ระบบ SMS รวมถึง รองรับ Payment Gateway เช่น Paypal

  • รองรับการจัดการความเร็ว Internet Upload/Download, กำหนดระยะเวลาการใช้งาน Internet, วันเวลาหมดอายุ, จำกัดปริมาณ Traffic ในระยะเวลาที่กำหนด

  • รองรับ VLAN 802.1q เพื่อทำ Trunk ร่วมกับ Switch Managed และ Access Point สำหรับแยกวง Network ออกจากกันระหว่างแขกที่ใช้งาน Internet และ พนักงานในสำนักงาน

  • มี Template ทำหน้า Portal Login ให้เลือกใช้งานหลากหลายรูปแบบ แก้ไขรูปแบบต่างๆได้ง่ายโดยที่เราไม่ต้องเข้าใจ HTML Format เลย

  • ระบบ CRM เราสามารถนำข้อมูลที่ได้จากการ Register ของผู้เข้าใช้งาน เช่น ส่ง Email Promotion ต่างๆให้กับลูกค้าที่เคย Register ไว้

  • ระบบรายงานการเข้าใช้งาน Internet ของลูกค้า

  • หน้า Dashboard การใช้งาน Internet แบบละเอียด

  • ออกคูปอง WIFI Voucher

  • Log การเข้าใช้งาน Internet ของผู้ใช้งาน



ลองเล่นของจริงกันเลยครับ

ตัว Demo ที่ผมได้มา เป็นรุ่น Ransnet HSG-100L ซึ่งรองรับ User Concurrents ได้ 300 Concurrent หรือมีการ Login พร้อมๆกันได้ 300 Users ครับ



เบื้องต้นผม Config ระบบตามรูป เพื่อสำหรับทดสอบการใช้งานเรียบร้อยแล้ว

Ransnet MBOX HotSpot Gateway Authentication

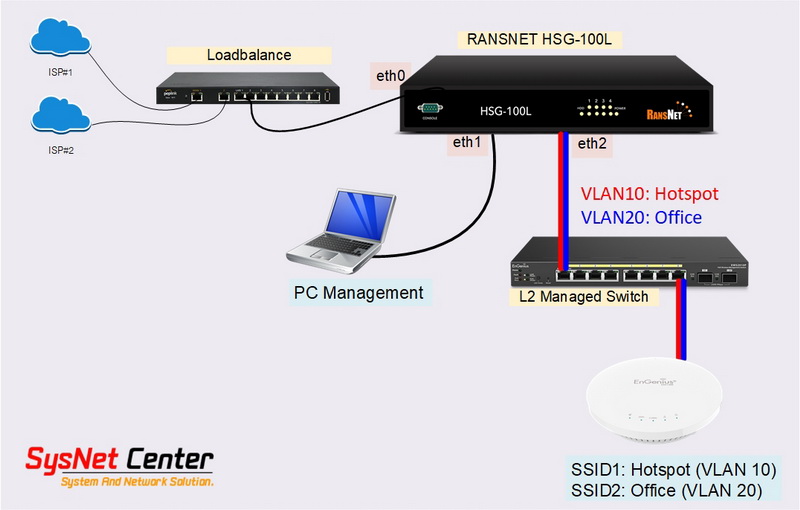

อธิบาย Diagram นิดนึง

eth0 ที่ตัว RansNet HSG-100L เป็น Port WAN สำหรับต่อเข้า Internet

eth1 เป็น Port สำหรับ Manage เพื่อเข้าไป Config อุปกรณ์ HSG โดยจะต่อเข้า PC

eth2 เป็น Port ระบบ Hotspot จะมี VLAN10 และ VLAN20 แล้ว ต่อเข้า Port 1 ของ Switch ใน Lab ผมใช้ Switch ของ Engenius รุ่น EWS2910P

VLAN10 สำหรับระบบ Hotspot ให้ลูกค้าเชื่อมต่อเข้ากับวง Network นี้ จะต้องมีระบบ Authenticate ก่อนเข้าใช้งาน Internet ส่วน VLAN20 ให้พนักงานใช้งานโดยจะเข้า Internet ได้เลยครับ


Port 1 และ Port 8 ของ Switch ทำการ Config เป็น Trunk Port เพื่อรับ VLAN 10 และ VLAN20
ส่วน Port 8 ต่อเข้า Access Point ใน Lab จะใช้ของ Engenius รุ่น EWS357AP


ใน Access Point สร้าง SSID กระจายสัญญาณ Wifi ชื่อ คือ Hotspot1 (VLAN ID 10) สำหรับลูกค้าที่เข้ามาใช้งาน Internet และ Wifi Office (VLAN ID 20) สำหรับพนักงาน

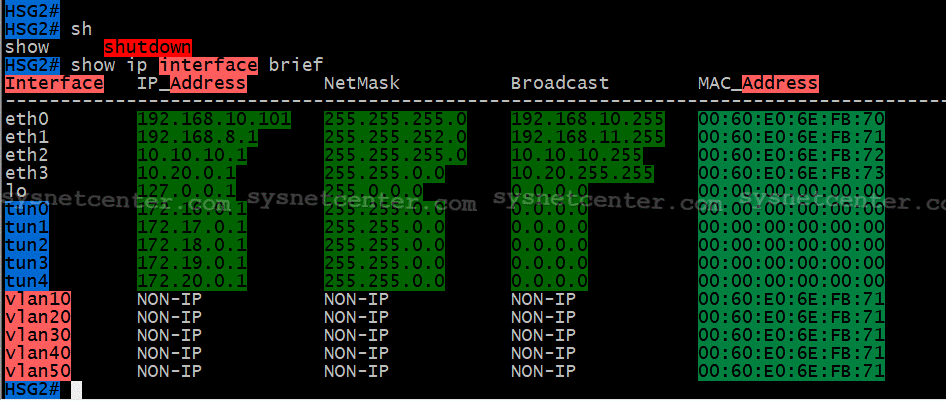

อุปกรณ์ HSG รองรับการ Config ได้ทั้งแบบ CLI และ GUI

Ransnet MBOX CLI Config


ผมขอ config เป็นแบบ GUI นะครับ



ใช้ PC ทำการ Login เข้า HSG

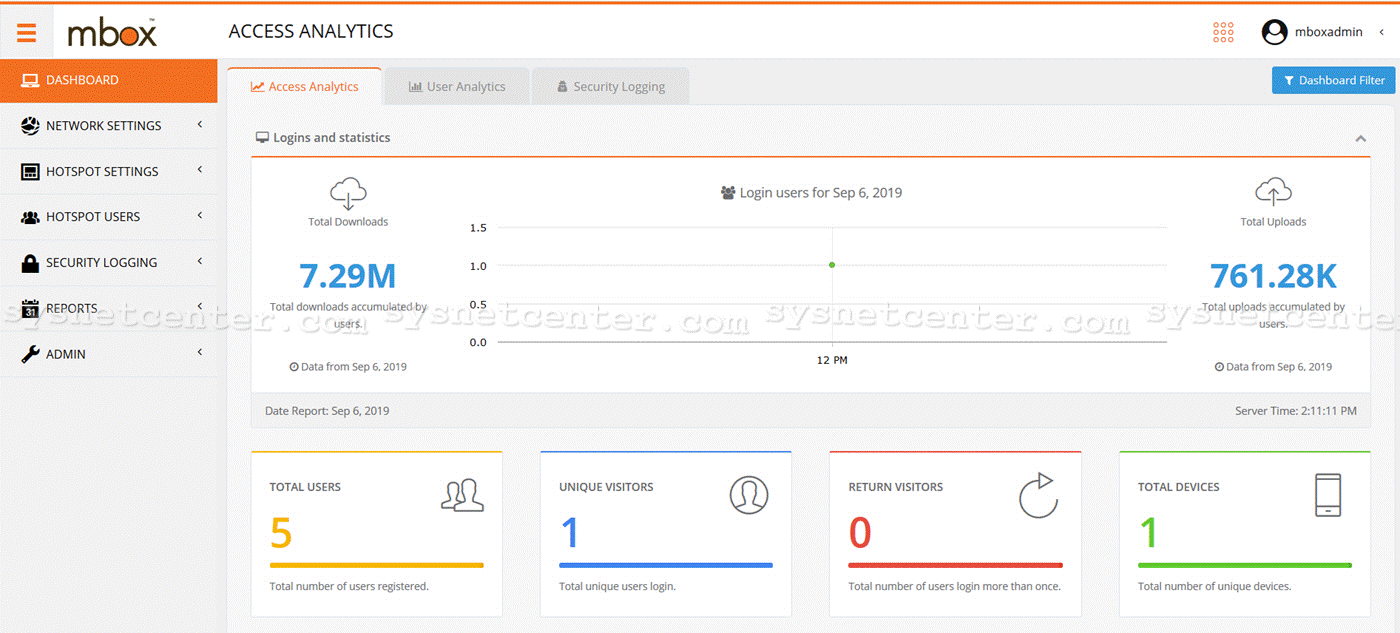

จะเข้าหน้า Dashboard แสดงรายละเอียดสถิติการใช้งาน Internet , จำนวน User ที่เข้าใช้งาน มีให้ดูเยอะอยู่พอสมควรครับ


Ransnet MBOX HSG-100L HotSpot Gateway Authentication

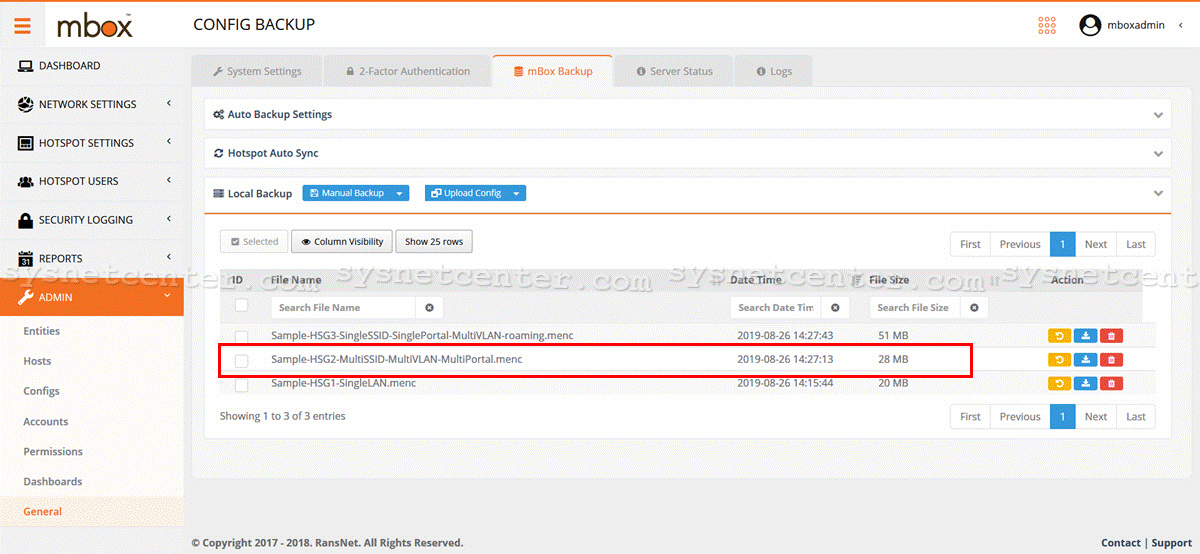

ทาง Ransnet จะมี Default Config มาให้ใช้แบบสำเร็จรูปเลย ผมเลือกใช้ Config ที่เป็นแบบ Multi SSID และ Multi VLAN ครับ


Ransnet MBOX HSG-100L HotSpot Gateway Authentication



หลังจาก Restore ค่า Config เรียบร้อย...

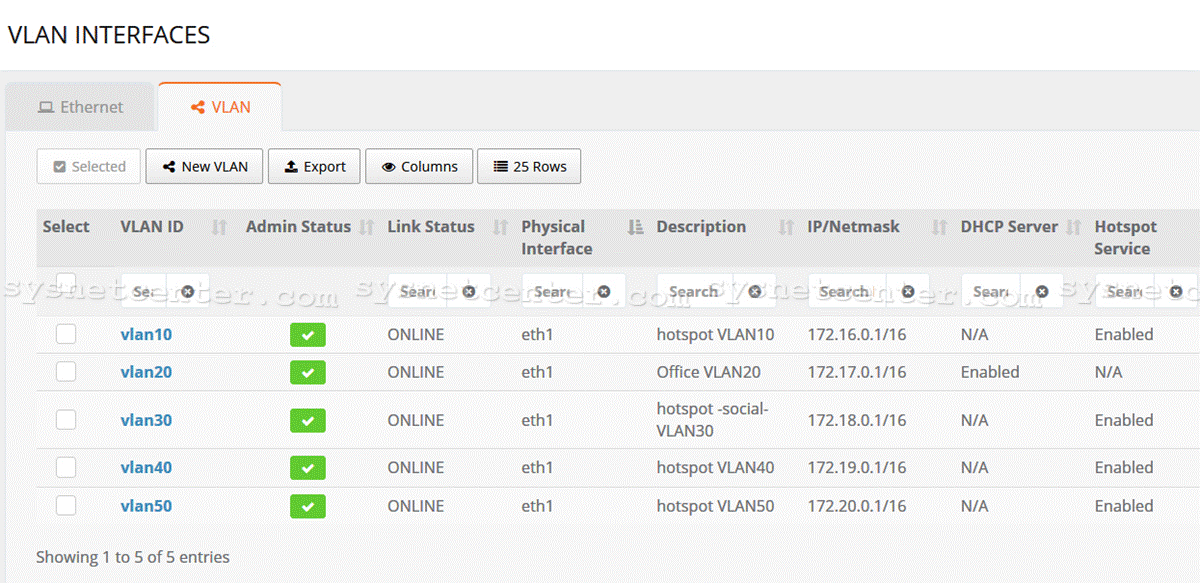

มี VLAN ให้ใช้อยู่ 5 VLAN แต่ละ VLAN เราสามารถทำ Hotspot แยกแต่ละ VLAN ได้ และ แต่ละ Hotspot สามารถกำหนดได้ว่าต้องการให้ Login เข้ามาแบบไหน เช่น Hotspot A ต้องใส่ User/Password, Hotspot B ให้ลูกค้าลงทะเบียนผ่าน Email ส่วน Hotspot C ใส่ Pincode




ในตัวอย่าง Lab ผมจะใช้แค่ VLAN10 กับ VLAN20 ครับ

Ransnet MBOX HSG-100L HotSpot Gateway Authentication

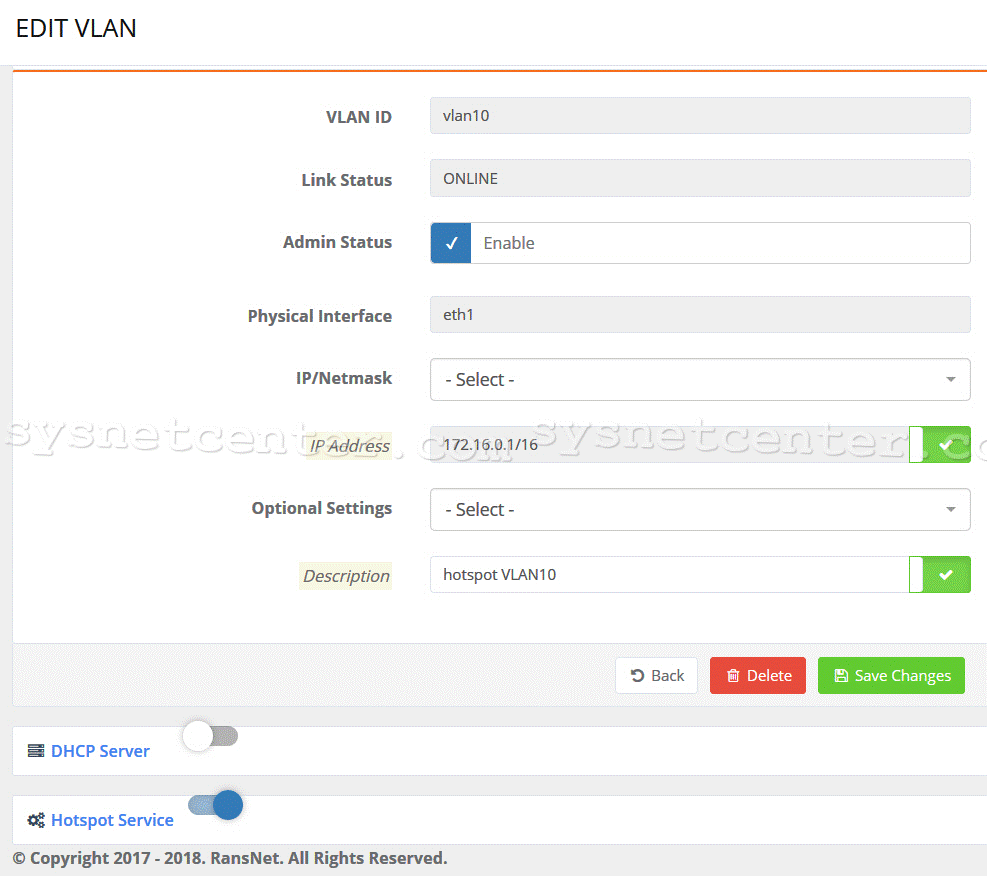

เราเข้าไปแก้ IP Network, Subnet, Enable/Disable Hotspot ได้

Ransnet MBOX HSG-100L HotSpot Gateway Authentication

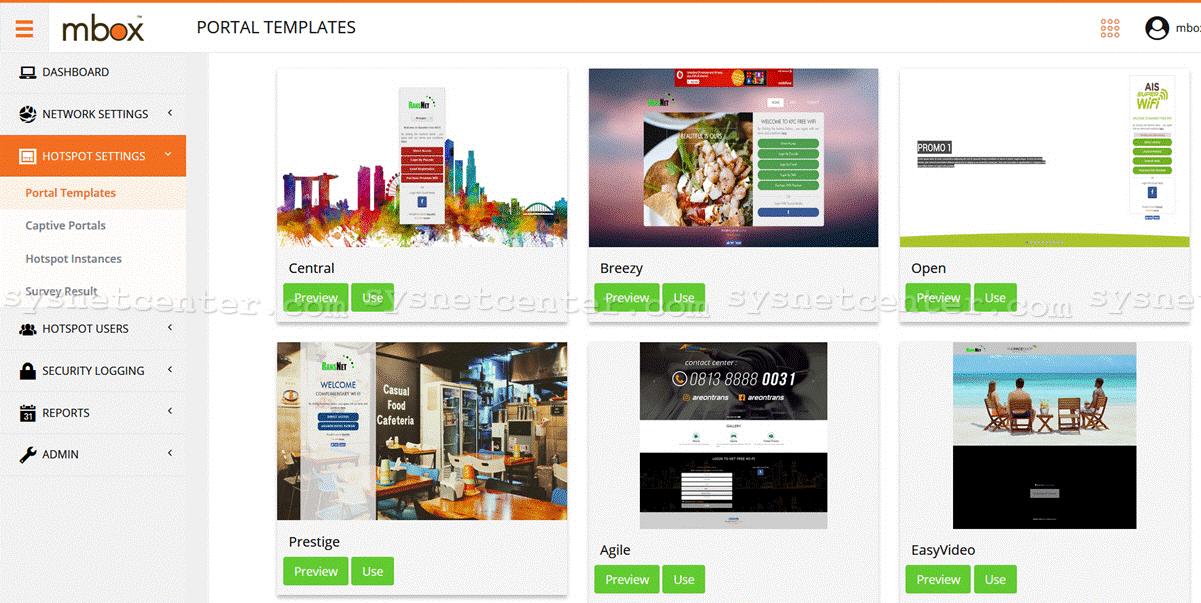

มี Template หน้า Portal สำหรับ Login ให้เลือก 12 แบบ

Ransnet MBOX HSG-100L HotSpot Gateway Authentication

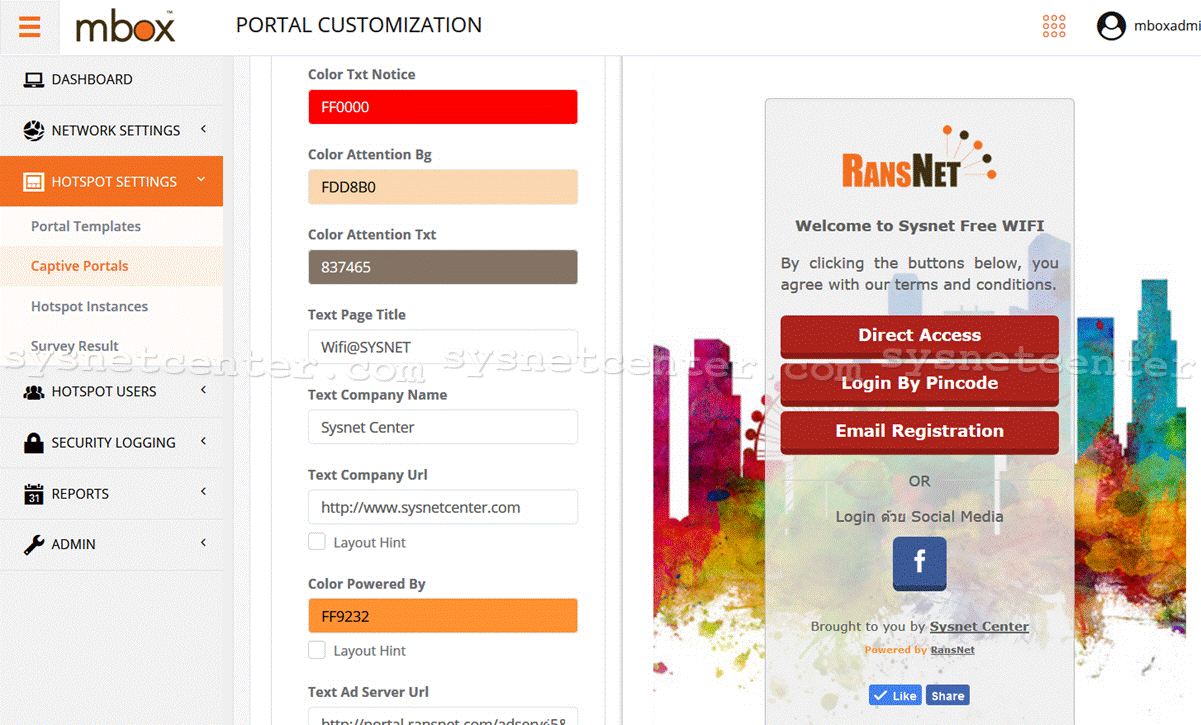

รายละเอียดต่างๆ พวกคำอธิบาย, สี, Link, ปุ่ม Like/Share Facebook ในหน้า Portal แก้ไขได้เกือบหมด

Ransnet MBOX HSG-100L HotSpot Gateway Authentication

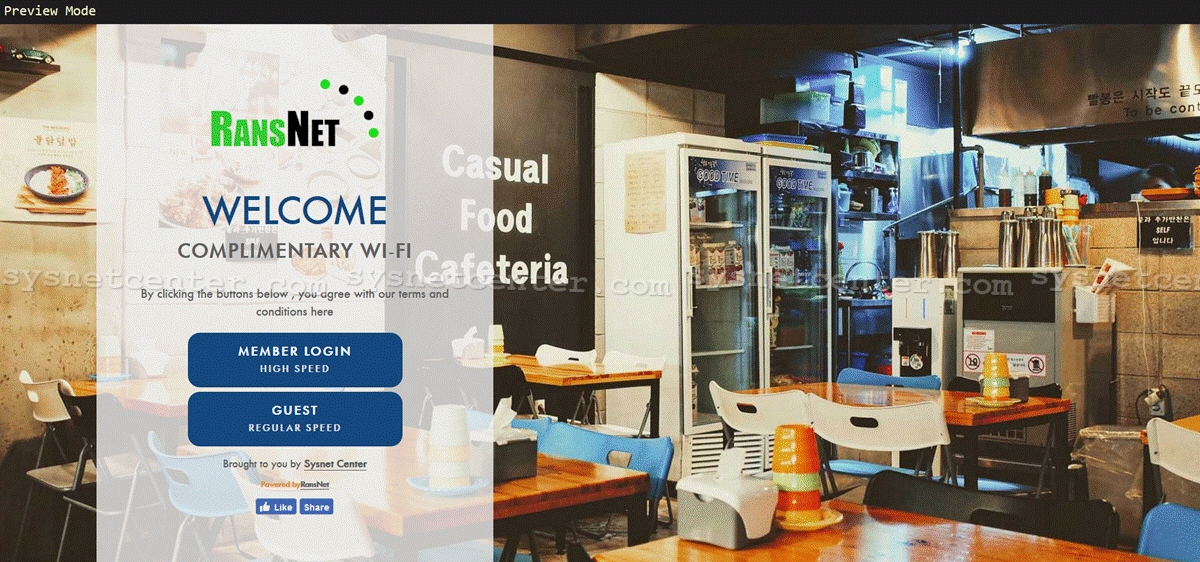

ง่ายดีครับ เปลี่ยนรูปกับคำอธิบายก็พอ


Ransnet MBOX HSG-100L HotSpot Gateway Authentication


Ransnet MBOX HSG-100L HotSpot Gateway Authentication

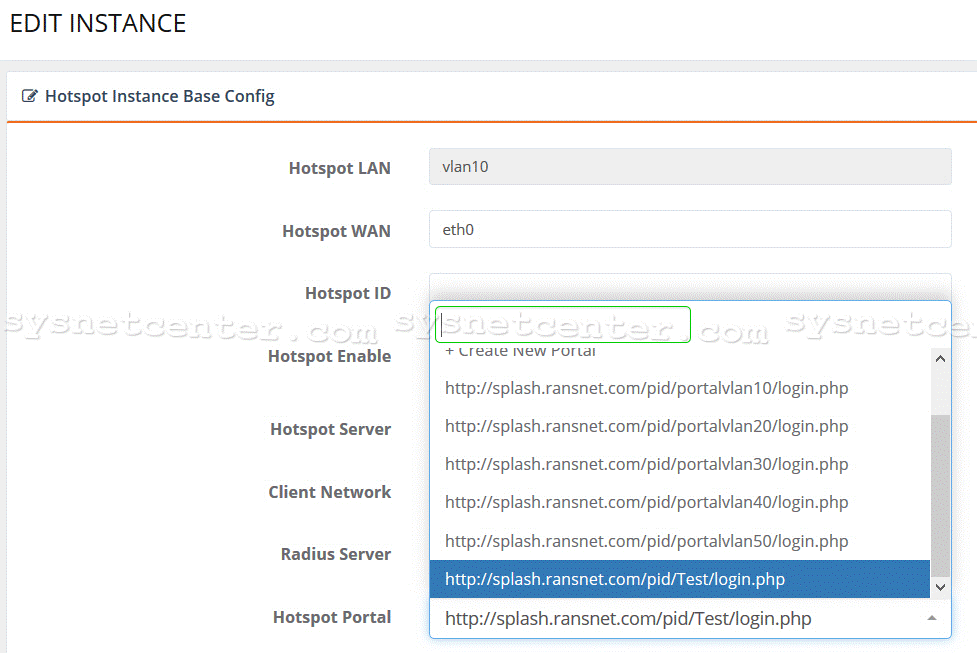

แต่ละ VLAN เราเลือกเปลี่ยนหน้า Portal หรือ สร้างขึ้นใหม่ได้ครับ

Ransnet MBOX HSG-100L HotSpot Gateway Authentication

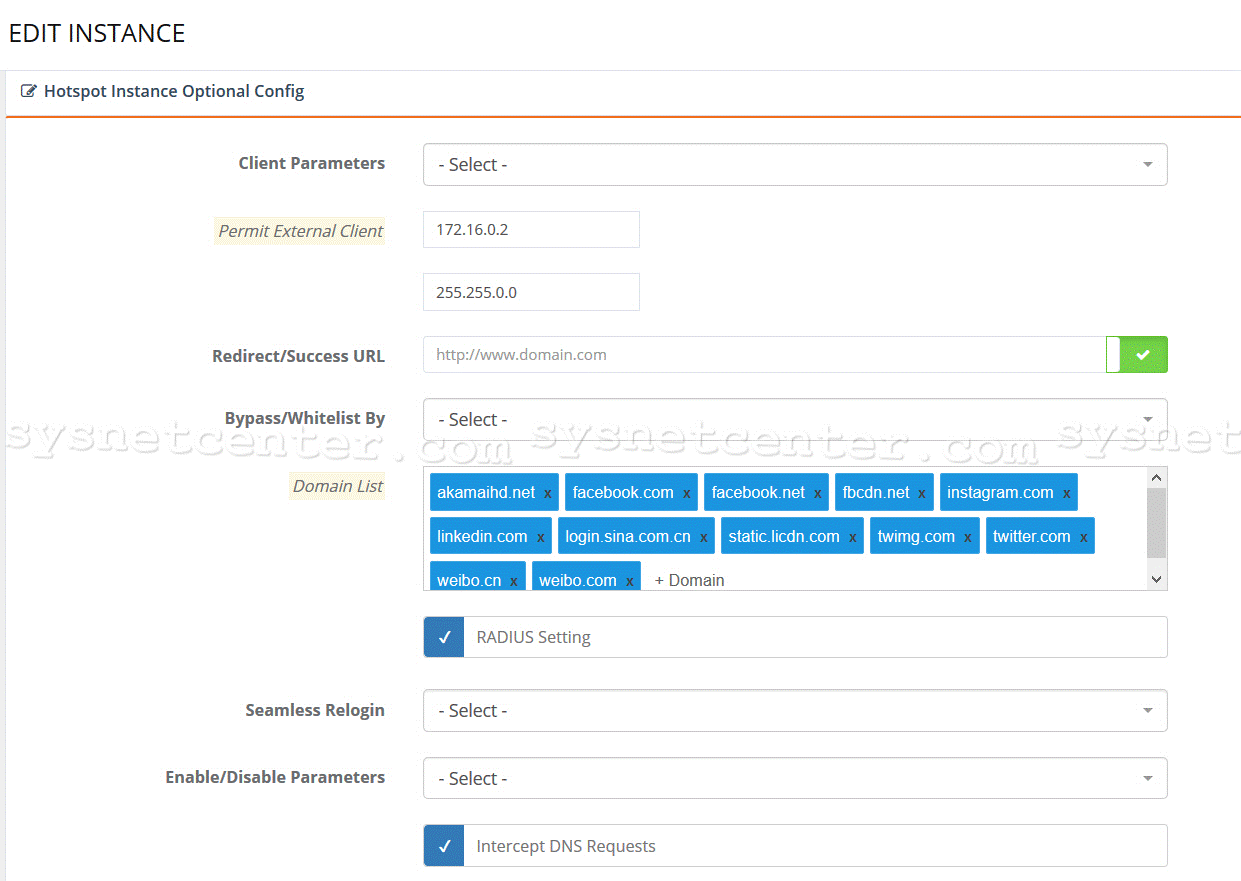

เลือกกำหนดในส่วน Bypass/Whitelist, หน้า Web ที่ Redirect หลังจาก Login รวมถึงกำหนดให้ User ค้างในระบบเลยหรือไม่

Ransnet MBOX HSG-100L HotSpot Gateway Authentication




เลือกกำหนดให้ Portal ว่าต้องการให้ User เข้าใช้งาน Internet แบบไหนได้บ้าง


หลักๆจะมีตามนี้ครับ ถ้าต้องการให้ทางผมทดสอบอย่างละเอียดในหัวข้อไหน แจ้งได้เลยนะครับ

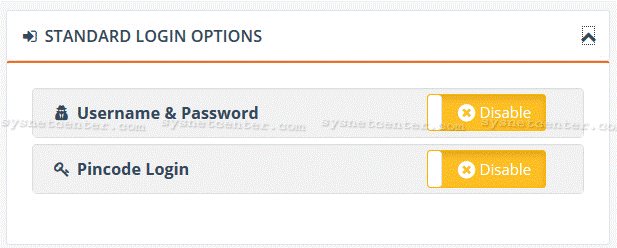

Standard Login Options

Username&Password: ใส่ Username / Password อันนี้ admin ต้องสร้างให้ User จะเป็น Generate ทีละหลายๆ Account ก็ได้ครับ

Pincode Login: ใส่แค่ Pincode โดย admin ต้องสร้างให้ User เช่นกัน

Ransnet MBOX HSG-100L HotSpot Gateway Authentication


Direct Access (Click To Login)

Direct Access : ตามนั้นเลย แค่ Click ปุ่ม ก็ Login ได้แล้ว

URL Connect : เข้า Web ที่เรากำหนดก่อน จากนั้นก็จะเข้า Web อื่นๆได้ เอาไว้โฆษณา web เราครับ

Download App : อันนี้น่าจะต้อง Download App ใน Smartphone ของพวก Android หรือ iOS ก่อนถึงจะเข้า Internet ได้


Ransnet MBOX HSG-100L HotSpot Gateway Authentication

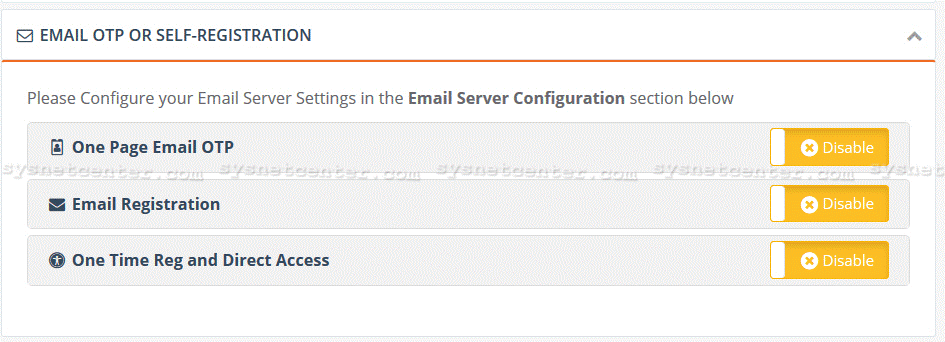

Email OTP Or Self-Registration ในส่วนนี้เราสามารถนำข้อมูลที่ลูกค้าลงทะเบียนไว้มาทำ CRM ได้ครับ

One Page Email OTP: ให้ User หรือ ลูกค้ากรอก Email จากนั้นจะมีรหัสส่งไปที่ Email ลูกค้า เพื่อเข้าใช้งาน Internet อันนี้ ถ้าเป็นลูกค้าต่างชาติน่าจะลำบาก ถ้าเขาไม่มี Internet ตั้งแต่แรก

Email Registration : ให้ลุกค้ากรอกรายละเอียด พวก ชื่อ-นามสกุล email , เบอร์โทรศัพท์

One Time Reg and Direct Access: ใส่แค่ Email ก็เข้าใช้งาน Internet ได้เลย

Ransnet MBOX HSG-100L HotSpot Gateway Authentication

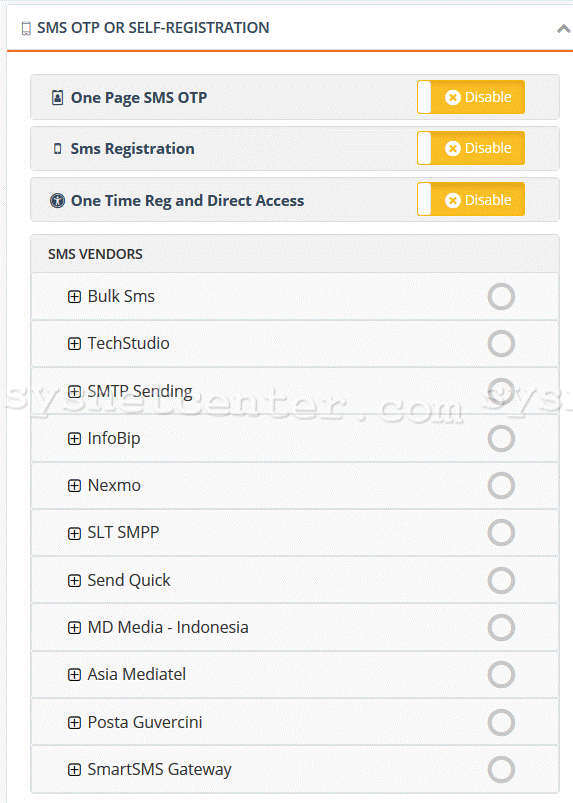

SMS OTP Or Self Registration อันนี้ยังไม่ได้ลองครับ

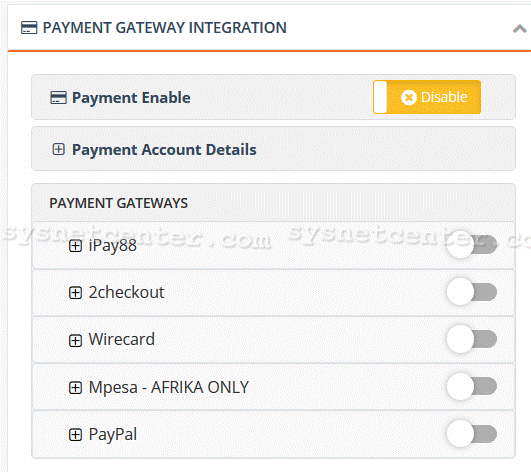

Payment Gateway Integartion
ยังไม่ได้ลองเช่นกันครับ แต่รองรับ Paypal


Ransnet MBOX HSG-100L HotSpot Gateway Authentication


ในส่วน Social Login ขอเป็นบทความหน้านะครับ และใน Firmware Version ถัดไป จะใช้ร่วมกับ WeChat ได้ด้วยครับ

Ransnet MBOX HSG-100L HotSpot Gateway Authentication





ทีนี้มาในส่วนการสร้าง User เพื่อเข้าใช้งาน Internet

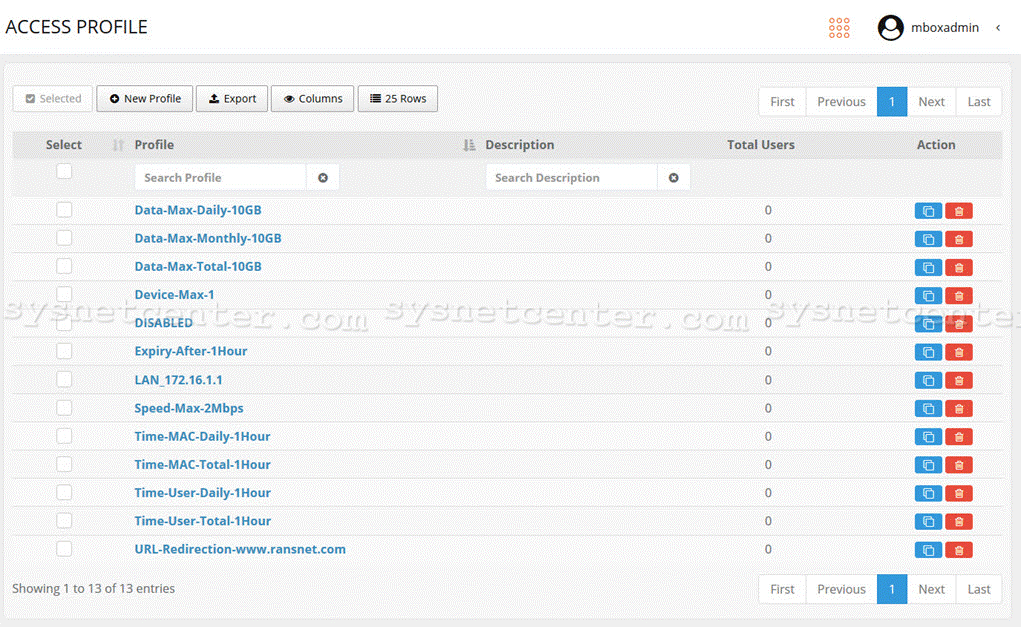

หลักๆก่อน คือต้องสร้าง Profile

ใน HSG จะมี Template ให้ใช้ได้เลย แก้ไขตามต้องการครับ


Ransnet MBOX HSG-100L HotSpot Gateway Authentication

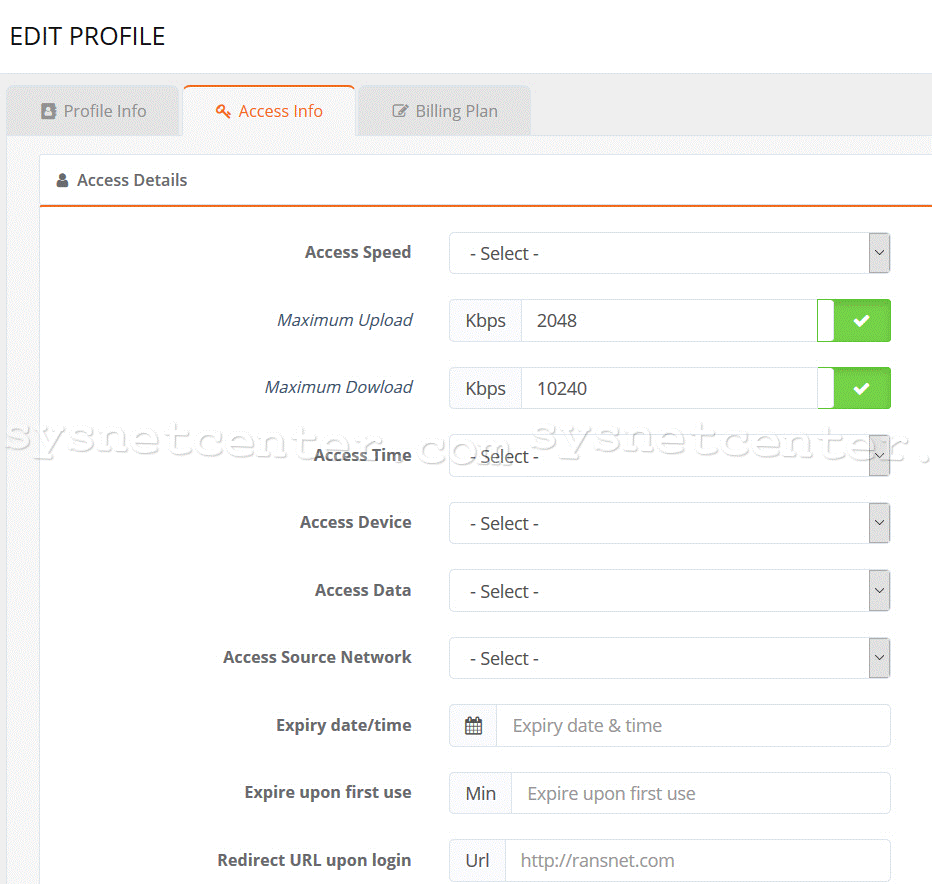

Click ที่ Profile เพื่อทำการแก้ไขรายละเอียดพวก ความเร็ว Upload/Download, ระยะเวลาการใช้งาน, วันหมดอายุ ฯลฯ

Ransnet MBOX HSG-100L HotSpot Gateway Authentication





การสร้าง User จะเป็นการสร้างสำหรับรูปแบบการเข้าใช้งาน Internet ที่ต้องให้ Admin สร้างให้ครับ

เช่น Username Authentication, MAC Address เราสามารถกำหนด Profile ในขั้นตอนการสร้าง User นี้ได้เลย

Ransnet MBOX HSG-100L HotSpot Gateway Authentication

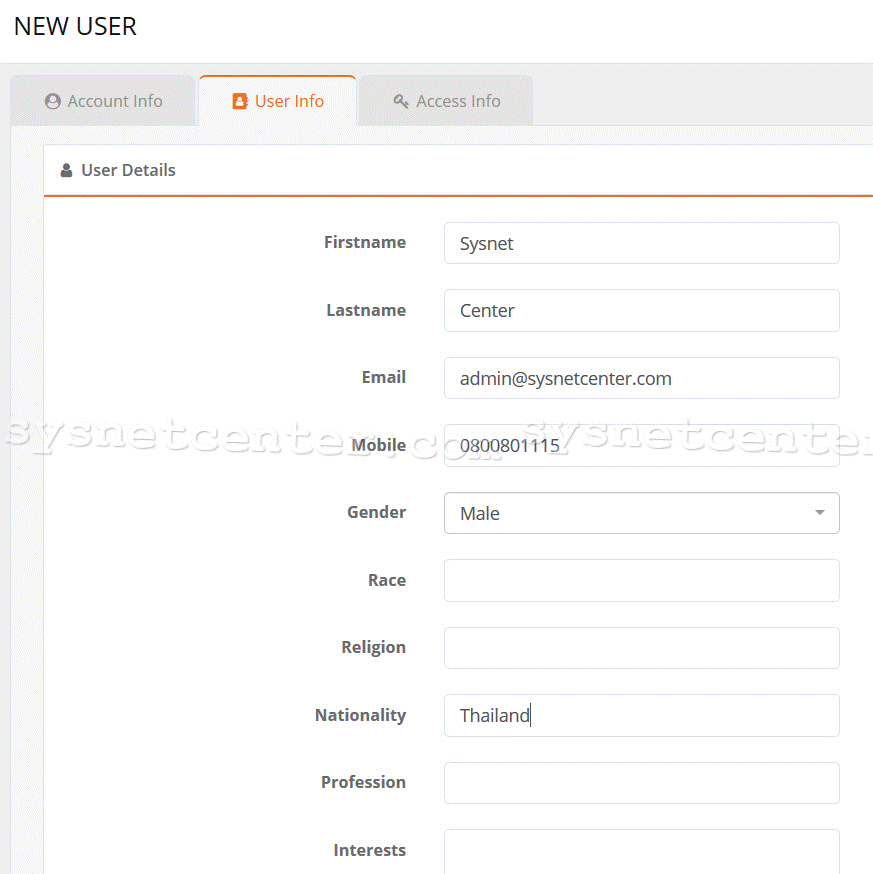

ใส่รายละเอียดของ User

...ถ้าให้ดี ใส่ให้ครบเลย


Ransnet MBOX HSG-100L HotSpot Gateway Authentication

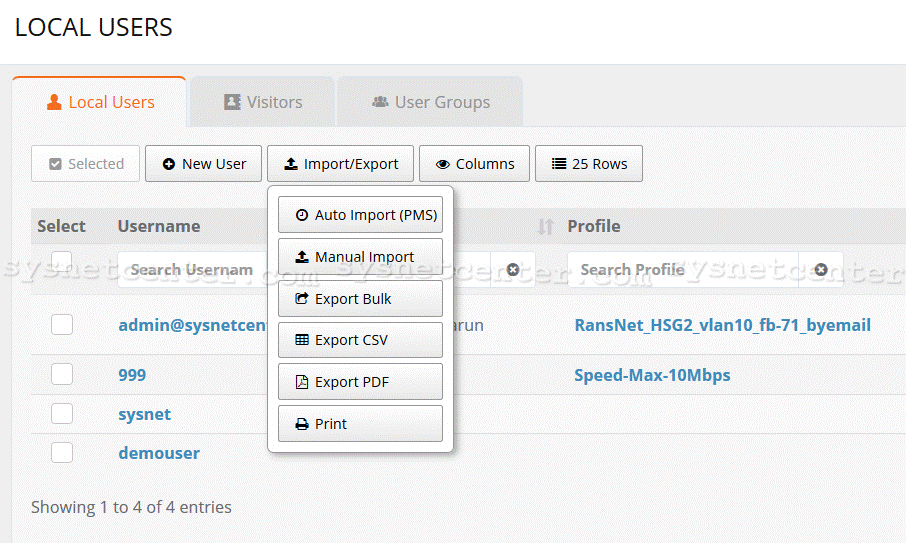

รองรับการ Import / Export User เป็น CSV


Ransnet MBOX HSG-100L HotSpot Gateway Authentication



เห็นมี Import จากระบบ PMS ได้ด้วยครับ ผมลองเข้า Menu ไปดูรายละเอียด

จะเป็นการเข้าไปอ่าน CSV File ใน FTP Server ตามระยะเวลาที่เรากำหนด รูปแบบของ CSV File น่าจะเป็นรายละเอียดต่างๆของลูกค้า และ HSG จะนำมา Register Account ให้ในระบบครับ

Ransnet MBOX HSG-100L HotSpot Gateway Authentication




รายการ User ที่ Login เข้ามา รวมถึง Traffic ที่ User ใช้งาน

Ransnet MBOX HSG-100L HotSpot Gateway Authentication




ระบบรองรับการสร้าง User Account ในกรณีที่ลูกค้ามาขอใช้งาน Internet ที่หน้า Couter ได้ครับ

เรียกว่า Guest Management



เราจะให้พนักงานสร้าง Account ให้ลูกค้า และ ทำการพิมพ์คูปองให้ได้เลย

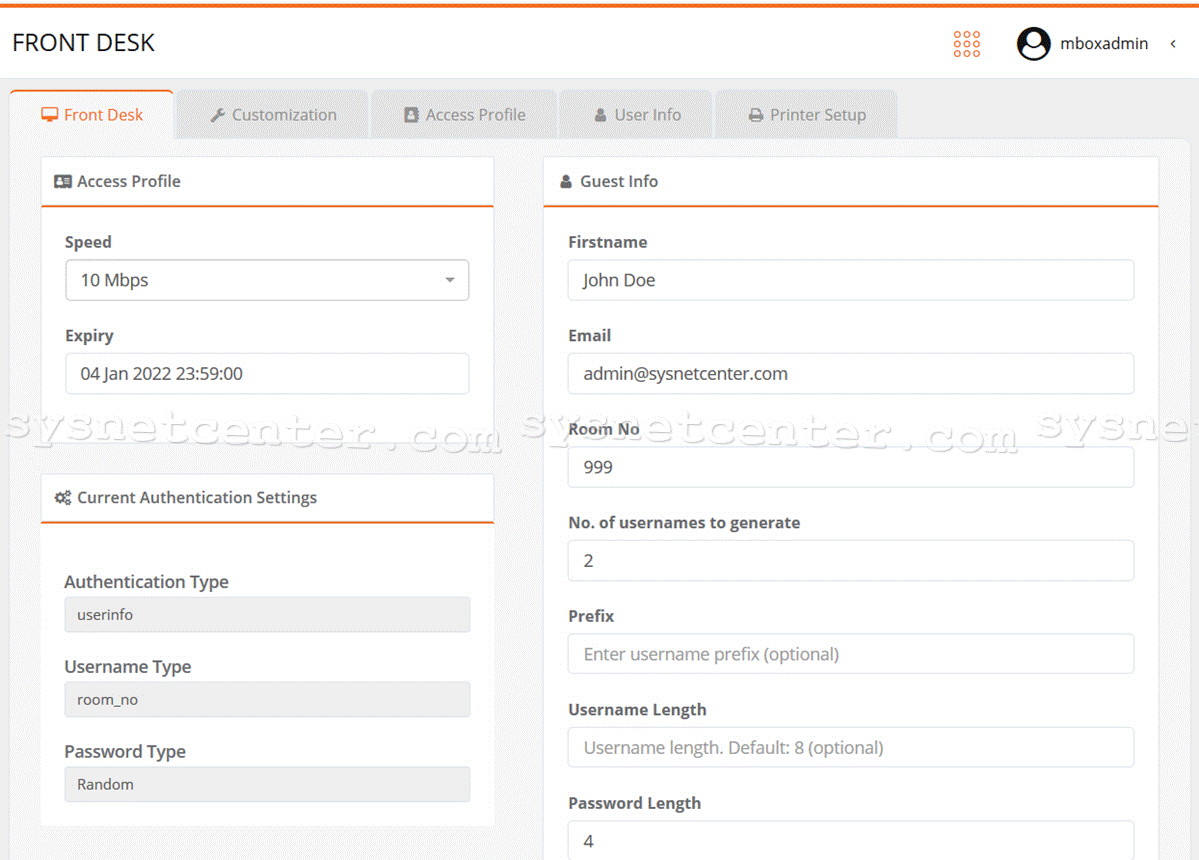

กำหนด Profile การเข้าใช้งาน กรอกข้อมูลของลูกค้า

Ransnet MBOX HSG-100L HotSpot Gateway Authentication

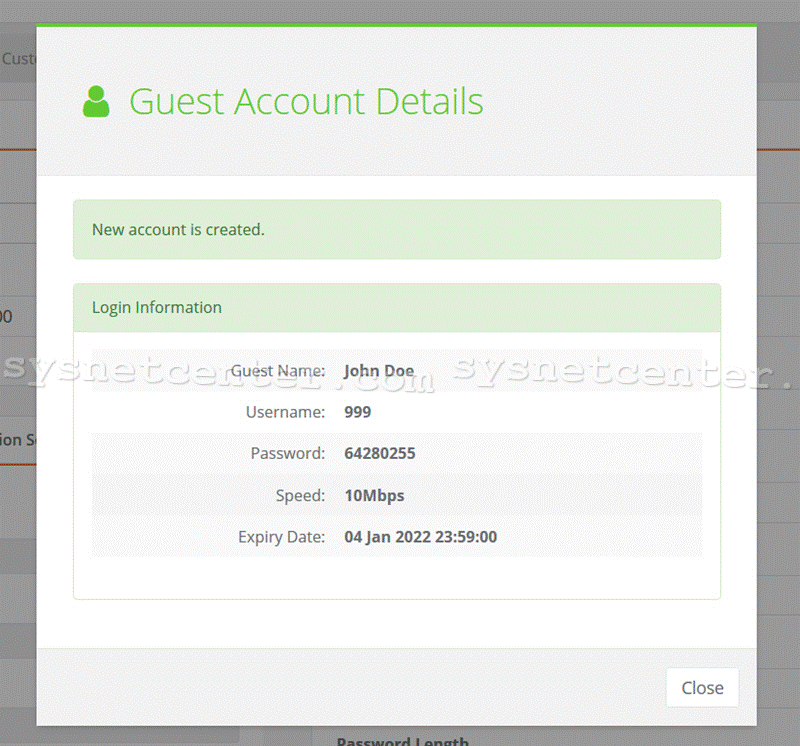

จากนั้นก็พิมพ์ให้ลูกค้า

Ransnet MBOX HSG-100L HotSpot Gateway Authentication





ตัว HSG ตอนนี้มีรองรับ Printer อยู่ 2 รุ่นครับ

Ransnet MBOX HSG-100L HotSpot Gateway Authentication




ในส่วนของระบบ CMS จะมี EMail Marketing, SMS Marketing, Redirect URL และ Auto Greetings


Email Marketings เอาไว้ส่ง Email Promotion ต่างๆให้ลูกค้า โดยระบบจะทำการดึงข้อมูล Email ที่ลูกค้า Register ไว้

Ransnet MBOX HSG-100L HotSpot Gateway Authentication

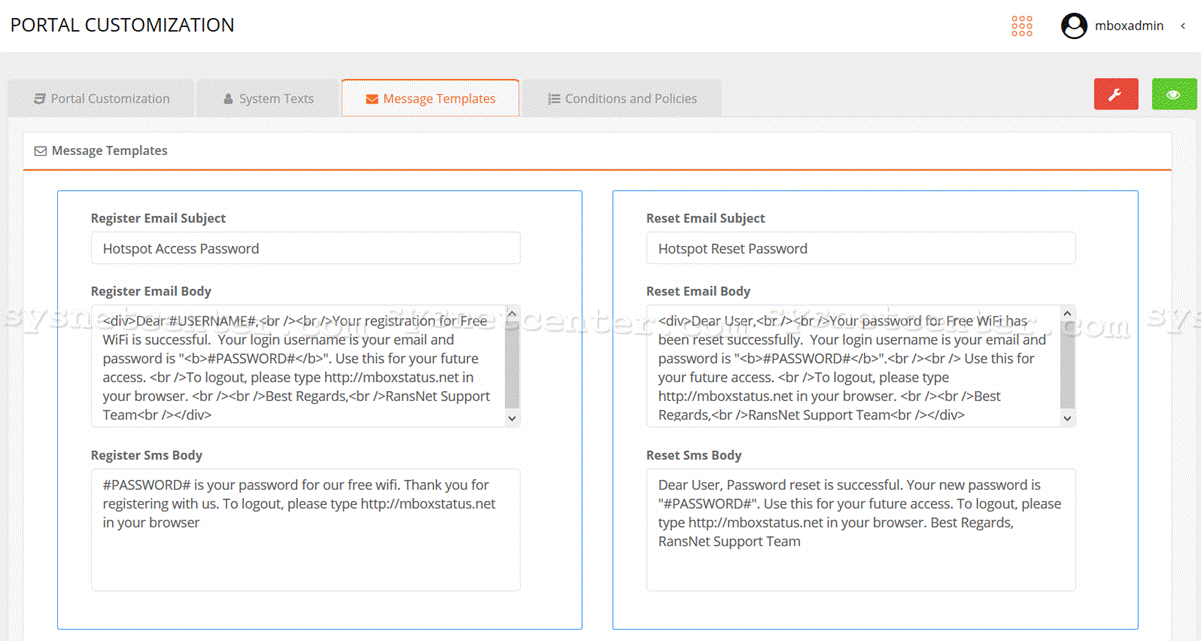

มี Email Template ให้เลือกใช้ หรือ จะสร้างเองก็ได้ครับ

Ransnet MBOX HSG-100L HotSpot Gateway Authentication




ผมลองแก้ Template เป็นภาษาไทย ในส่วน Body ใช้งานได้ แต่ Subject มันยังไม่รองรับ Font Thai ครับ

Ransnet MBOX HSG-100L HotSpot Gateway Authentication




SMS Marketing ยังไม่ได้ลองครับ ส่วน Redirect URL นี้ เวลาลูกค้า Login เข้าใช้งานแล้ว หน้า Webpage จะทำการ Redirect ไปยังหน้าที่เรากำหนดไว้

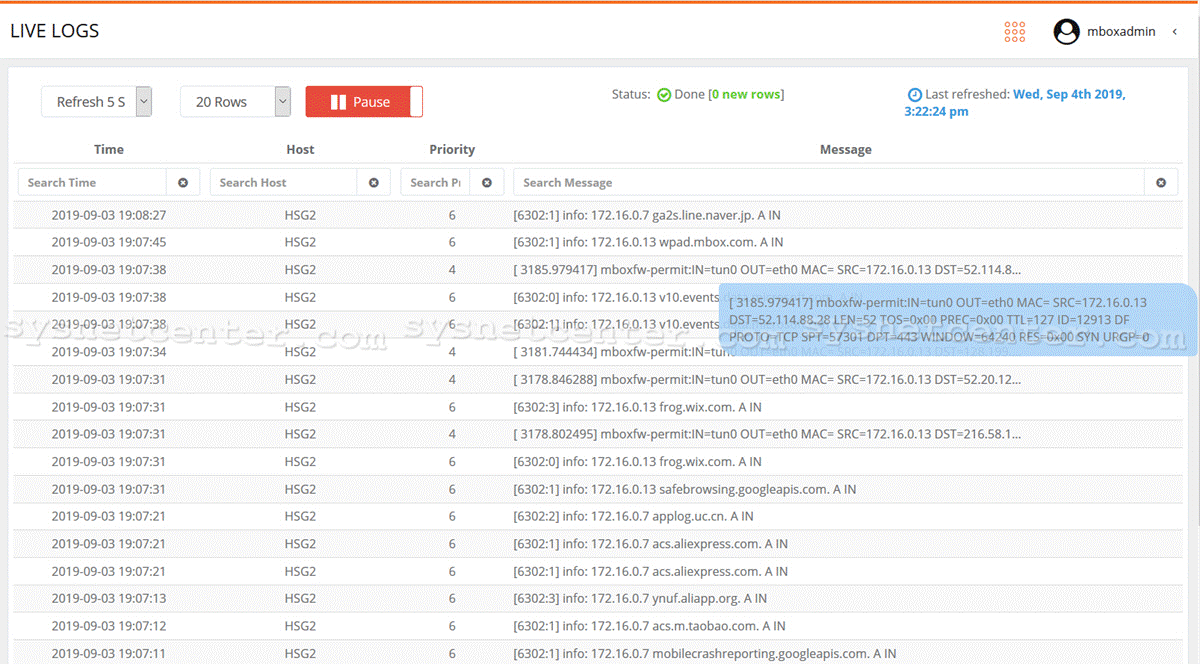

Log การเข้าใช้งาน Internet หน้าตาประมาณนี้เลย

Ransnet MBOX HSG-100L HotSpot Gateway Authentication



ใน Manual แจ้งว่ารองรับการเก็บ Log ได้ 2 รูปแบบ มี Firewall Log และ DNS Log



เริ่มยาว.. เดี๋ยวผมขออนุญาติต่อในตอนหน้าครับ ต้องการข้อมูลรายละเอียดตรงไหนเพิ่มเติม พิมพ์ถามที่ Line: @sysnet หรือ ที่ Email: info@sysnetcenter.com ได้เลยนะครับ
