การ Config อุปกรณ์ Mikrotik RouterBoard เบื้องต้น #1


หัวข้อนี้จะเป็นการ Config เบื้องต้นเพื่อให้ RouterBoard เชื่อมต่อออก Internet ได้แบบละเอียดนะครับ  ;D เพราะหัวข้อเดิมทำมา 2 ปีกว่าๆแล้ว firmware มันเปลี่ยนไปค่อนข้างเยอะครับ





จากรูปจะเป็นการ Config โดยให้ RouterBoard เป็น Gateway หรือเป็นตัวออก Internet โดยตรง และ ADSL Modem จะ Set เป็น Mode Bride ซึ่งมีหน้าที่แปลงสัญญาณจากสายโทรศัพท์อย่างเดียว ข้อดีของ Mode นี้คือ ภาระการเป้น Router จะอยู่ที่ RouterBoard ทั้งหมด ซึ่งประสิทธิภาพต่างๆจะสูงกว่า Modem ลิบลับ ไม่ hang ง่าย จนต้องปิด/เปิดกันบ่อยๆ


สำหรับท่านที่เคยใช้งานอุปกรณ์ Mikrotik มาบ้างแล้ว ให้ข้ามไปหัวข้อที่ 1 ได้เลยนะครับ (หัวข้อ A และ B ไม่ต้องทำครับ)


A. สำหรับการ Config Mikrotik จะทำผ่านโปรแกรมที่ชื่อ Winbox (หรือจะ Config ผ่าน Browser ก็ได้ครับ แต่ทำผ่าน Winbox จะเร็วกว่าเยอะ)

Download โปรแกรม Winbox ที่ www.mikrotik.com/download

หรือ Winbox V3'a0 (Version นี้หน้าจอจะเต็มครับ)




A.1 Download ไฟล์ Winbox เก็บไว้ที่ Desktop






A.2 อุปกรณ์ Mikrotik ควรจะมีการ Upgrade Firmware ก่อนใช้งานครั้งแรกด้วยนะครับ (ปกติทางร้านจะ Upgrade ไว้ให้แล้ว)

ที่หน้า Download Mikrotik เลือก RouterOS แบบ mipsbe แล้ว Click ที่ All Packages (22/08/2014 ยังเป็น Version 6.18)




ให้ Save ลง Desktop เช่นกัน ที่ Download มาจะเป็น Zip File ให้แตก Zip ไฟล์ไว้เลยครับ




ฺB. การ Upgrade Firmware

เชื่อมต่อสาย Lan จาก Computer เข้าที่ Port 2 ของ Mikrotik จากนั้น Login เข้าโปรแกรม WInbox ตามหัวข้อที่ 1, 2 และ 3 (ด้านล่าง)

Click ที่ Menu Files ใน Winbox แล้วลากไฟล์ Firmware ที่แตก Zip แล้ว ในหัวข้อ 1.2 มาใส่ในช่อง File List (เลือกไฟล์ทั้งหมดเลยก็ได้ครับ)




รอ Upload File ให้ครบ




จากนั้นจะขึ้นตามรูป




สั่ง Reboot อุปกรณ์ Mikrotik เข้าที่ Menu System --> Reboot




รอ... บางรุ่นจะมีเสียงปี๊บ และก็ ปี๊บปี๊บ เป็นอันเสร็จขบวนการ Upgrade Firmware หรือจะรอซัก 1 นาทีหลังจาก Reboot ก็ได้ครับ จากนั้น Login เข้า Winbox อีกครั้ง




+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

จากนั้น Config ADSL Modem ให้เป็น Mode Bridge ผมได้รวบรวมหลายๆรุ่นเอาไว้ หรือเป็นรุ่นที่ทางผู้ให้บริการ Internet เขาแจกกันครับ https://www.sysnetcenter.com/board/index.php/board,3.0.html พอ Set เป็น Mode Bridge แล้วตัว Modem จะไม่สามารถออก Internet ได้ตอนนี้ครับ


1. เชื่อมต่อุปกรณ์ตามรูปข้างบนครับ ให้ Port 1 ต่อเข้ากับ ADSL Modem และ Port 2 ต่อเข้ากับ Computer

2. เปิดโปรแกรม winbox () แล้ว Click [...] จะมีรายการ Router ขึ้นมา Click ที่ Mac Address




สำหรับลูกค้าที่ใช้ Winbox V3.x.x

Click ที่ Neighbors จะมีรายการอุปกรณ์ Mikrotik โชว์ขึ้นมาครับ แล้ว Click ที่หมายเลข MAC Address (จากรูปคือ 4c:5e:0c...) หมายเลข MAC Address จะโชว์ที่ Connect To



Login: ค่า Default จะเป็น admin
Password: ว่าง

Click [Connect]

การ Connect ผ่านหมายเลข MAC Address จะดีกว่าผ่านหมายเลข IP Address เพราะไม่ต้อง Fix IP ที่ Computer ครับ


3. เมื่อ Connect เข้า Winbox แล้ว ถ้าเป็นการ Connect ครั้งแรก หรือทำการ Reset Configuration มา จะมี Popup Default Config ขึ้นมา ให้ Click [Remove Configuration] ครับ

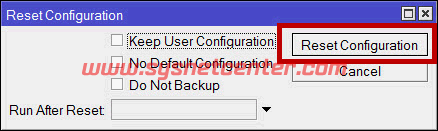

แต่ถ้าไม่มีให้เข้า Menu System --> Reset Configuration แล้ว Click [Reset Configuration] ส่วนนี้ รอ Router Reboot ซัก 1 นาที  แล้วทำตามขั้นตอนข้อ 2 ใหม่




4. สร้าง Bridge เพื่อให้ Port 2-5 เชื่อมต่อกัน ซึ่งจะง่ายต่อการ Config อย่างอื่นเพิ่มเติม

เข้า Menu Bridge --> Bridge แล้ว Click [ + ] แล้ว Click [OK]




เข้า Tab Ports แล้ว Click [ + ] เลือก Interface: ether2, Bridge: bridge1 แล้ว Click [OK]




ทำขั้นตอนนี้กับ Port ether3, ether4 และ ether5 ถ้าเป็นรุ่นมี Wireless ก็เพิ่ม wlan เข้าไปใน bridge1 ด้วยครับ




5. กำหนด IP Address ให้กับ bridge
เข้า Menu IP --> Addresses แล้ว Click [ + ]
Address: 192.168.1.1/24
Network: 192.168.1.0
Interface: bridge1



Click [OK]


6. สร้าง DHCP Server เพื่อแจก IP ให้กับ Computer
เข้า Menu IP --> DHCP Server --> Tab DHCP
Click [DHCP Setup]
DHCP Server Interface: bridge1 แล้ว Click [Next]



DHCP Address Space: 192.168.1.0/24 แล้ว Click [Next]



Gateway for DHCP Network: 192.168.1.1 แล้ว Click [Next]



Addresses to Give Out: 192.168.1.20-192.168.1.254 (ช่วงของ IP Address ที่จะแจกให้ Client) แล้ว Click [Next]



DNS Server: 192.168.1.1 แล้ว Click [Next]



Lease Time: ถ้ามีเครื่อง Computer เชื่อมต่อเยอะๆ ตั้งเป็น 12 ชั่วโมงพอ Click [Next]



DHCP Server เสร็จเรียบร้อย




7. กำหนด DNS
เข้า Menu IP --> DNS
Servers: 192.168.1.1
Click [Allow Remoter Requests]



Click [OK]

ดึงสาย Lan ออกจาก Computer แล้วเสียบกลับเข้าไปใหม่ เพื่อจะได้หมายเลข IP จาก RouterBoard ชุดใหม่ และ Login เข้า RouterBoard ผ่าน Winbox อีกครั้ง


8.A จะใช้ในกรณีที่ Internet เป็น ADSL และเชื่อมต่อผ่าน ADSL Modem ครับ โดยจะต้อง Config ADSL Modem ให้เป็น Bridge Mode ก่อนครับ

สร้าง PPPoE Clicent เพื่อ Dial-Up เชื่อมต่อกับผู้ให้บริการ Internet
เข้า Menu PPP --> Tab Interface แล้ว Click + เลือก PPPoE Client



ที่ Tab General
เลือก Interface: ether1



แล้ว Click [Apply]

ที่ Tab Dial Out
User: User จากผู้ให้บริการ Internet
Password: Password จากผู้ให้บริการ Internet
Click ลือก Use Peer DNS



แล้ว Click [Apply]

ถ้า Config ADSL Modem และ User/Password ของผู้ให้บริการ Internet ถูกต้อง จะขึ้น Status: connected และที่ PPP Status จะเป็น R ครับ




8.B ในกรณีที่ใช้ร่วมกับอุปกรณ์ Cable Router/ Fiber Router  หมายเลข IP ที่แจกมาจากอุปกรณ์ Router ห้าม Subnet เดียวกันกับ IP ขา Lan ของ Mikrotik เช่น IP ขา Lan ของ Mikrotik เป็น 192.168.1.1 หมายเลข IP ขา Lan ของ Cable Router อาจต้องเป็น 192.168.2.1

เข้า Menu IP --> DHCP Client

Click [ + ] เลือก Interface ที่ต่อเข้ากับ Cable Modem หรือ Firber Router



จะได้ IP ที่แจกมาจาก Cable Router/ Fiber Router




8.C ในกรณีที่อุปกรณ์ Cable Router สามารถ Config เป็น Bridge ได้ ให้ Config Mikrotik ตามหัวข้อ 8.B (สอบถามการ Config จากผู้ให้บริการ Internet)

8.D ในกรณีที่เชื่อมต่อ Fiber Optic แล้วต้องต่อแบบ PPPoE ให้ Config ตามหัวข้อ 8.A (ตรวจสอบรูปแบบรวมถึง User/Password จากผู้ให้บริการ Internet)

8.E ในกรณีเชื่อมต่อกับ IP จริง หรือ เชื่อมต่อกับอุปกรณ์ Cable Router/ Fiber Router แล้วต้องการ Fix IP ให้ขา Wan ของ Mikrotik ดูที่หัวข้อ การ Config Mikrotik RouterBoard เชื่อมต่อ Wan แบบ Static IP https://www.sysnetcenter.com/board/index.php/topic,990.0/


9. ทดสอบว่า RouterBoard ออก Internet ได้หรือไม่ เข้า Menu New Terminal พิมพ์ ping www.google.com จะมี Reply กลับมาดังรูปครับ แต่ตอนนี้ถ้าลองออก Internet ด้วย Computer จะออกไม่ได้ครับ




10. สร้าง NAT เพื่อให้เครื่อง Computer ที่เชื่อมต่อสามารถออก Internet ได้
เข้า Menu IP --> Firewall --> Tab NAT แล้ว Click [ + ]
Tab General
Chain: srcnat
Src.Address: 192.168.1.0/24



Click [Apply]

Tab Action
Action: masquerade



Click [OK]


11. ทดสอบให้เครื่อง Computer ออก Internet ส่วนใหญ่ผมจะใช้วิธี ping ไปที่ www.google.com ครับ ชัวร์สุด





จากนั้นก็ Config เพื่อ Update เวลา อุปกรณ์ RouterBoard ตามเวลามาตรฐานสากล ครับ


ติดตามการ Config เพื่อทำ Hotspot ต่อในหัวข้อ การ Config อุปกรณ์ Mikrotik RouterBoard เบื้องต้น #2 ครับ

เรียบร้อยครับ  ;D ;D


-สอบถามคุณยอดครับ   ผมตั้ง ip  ของ winet เป็น 192.168.1.254 แล้ว ตั้ง gateway เป็น 192.168.1.254 เซตเป็น bridge mode

-หลังจากนั้น  มาเซตที่ Mikrotik  ให้เป็น PPPOE  Client  ตามคู่มือ....เนตออกปกติ  ได้แล้วครับ

-ที่นี้  ปัญหาคือ  พอเราจะเข้า 192.168.1.254 มันเข้าไม่ได้แล้วครับ (แต่เนตได้แล้วนะครับ)  ต้องทำอะไรเพิ่มเติมครับ ???

yod


winet ของ tot ที่เป็นอุปกรณ์ Ubiquiti หรือเปล่าครับ ไม่ได้ติดตามนาน มันตั้ง bridge ได้ด้วยเหรอครับ ???

ปกติจะเปลี่ยน ip ของ mikrotik เป็น 1922.168.2.1 นะครับ และต่อสาย lan จาก ubiquiti เข้า port ether1

จากนั้นเข้า menu ip--> dhcp client enable รายการที่ผม disble ไว้ครับ

การเปลี่ยน ip ของ mikrotik จะมีวิธีอยู่ใน webboard แล้วครับ
