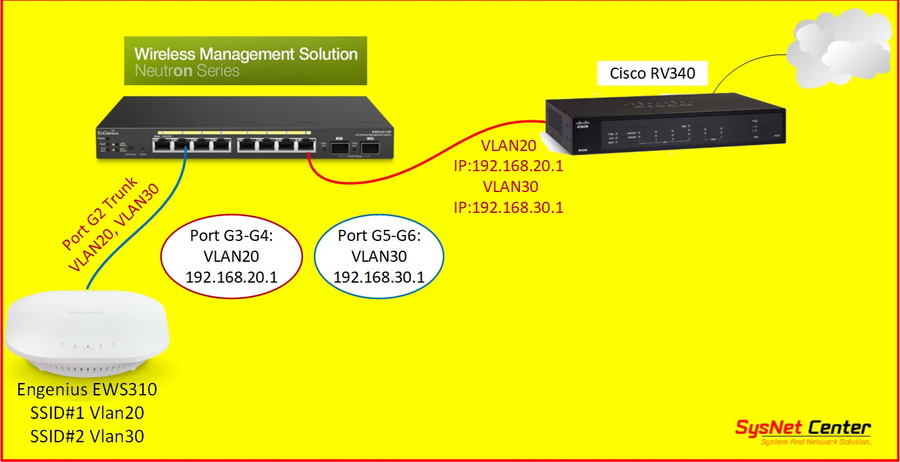

สร้าง VLAN บน Cisco RV340 โดยที่ VLAN ID.20 วง Network จะเป็น 192.168.20.0 (IP: 192.168.20.1) และ VLAN ID.30 (IP: 192.168.30.1) วง Network จะเป็น 192.168.30.0 เชื่อมต่อเข้ากับ Switch Engenius EWS2910P

Port 2 บน Switch ต่อเข้ากับ Engenius EWS310AP ทำ Multiple-SSID โดยที่ SSID1 จะเป็น VLAN20 และ SSID2 เป็น VLAN30 ส่วน Port 3,4 จะเป็น VLAN20 , Port 4,5 เป็น VLAN30


Create VLAN Cisco RV340

อุปกรณ์ Cisco RV340 รองรับ การทำ IP-Base VLAN ครับ เข้าที่ Menu LAN --> VLAN Settings

สร้าง VLAN 20
IPv4 Address: 192.168.20.1
Prefix Length: 24




จากนั้นสร้าง VLAN 30




สร้าง DHCP Server ให้แต่ละ VLAN

Menu LAN --> LAN/DHCP Settings --> Click ADD จะมีหน้า Wizard ให้สร้างเลยครับ









สร้างให้ครบทั้ง VLAN 20 และ VLAN 30




แค่นี้ครับ สำหรับการสร้าง VLAN Cisco RV340


Config อุปกรณ์ Switch EWS2910P

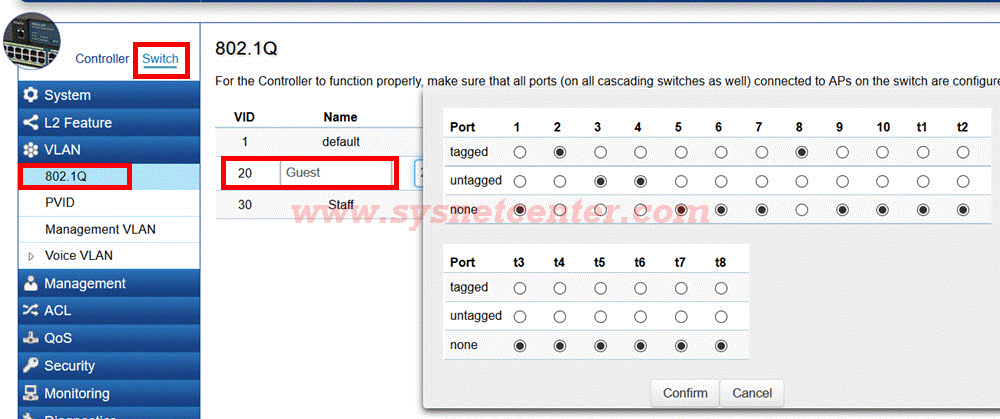

Menu VLAN --> 802.1Q
VID: 20
Name: Guest
Tagged Port: 2,8
Untagged Port: 3,4




VID: 30
Name: Guest
Tagged Port: 2,8
Untagged Port: 5,6




กำหนด PVID

Port 3,4 มี PVID เป็น 20
Port 5,6 มี PVID เป็น 30




กำหนด SSID EWS310AP โดยสามารถทำบน Switch EWS2910P ได้เลยครับ

ตัวอย่างจะจัดการบน AP Groups




กำหนด Radio Settings

Country เลือกเป็น Thailand นะครับ เพราะถ้าย่าน 5GHz แต่ละประเทศ Channel ไม่เหมือนกัน




กำหนด SSID (ชื่อสัญญาณ Wireless) ถ้าต้องการทำ Bandsteering ต้องกำหนดชื่อทั้ง 2 ย่านความถี่ให้เหมือนกันครับ




Enable SSID: Enable
SSID: ชื่อสัญญาณ Wireless
VLAN Isolate: Enable
VLAN ID: 20




กำหนด SSID อีกชื่อที่เป็น VLAN ID 30




กำหนด Band Steering




ลองทดสอบเชื่อมต่อ Wireless แต่ละ SSID ต้องได้ IP คนละวง Network กัน
