  • การ Config อุปกรณ์ 3G Router Option GlobeSurfer III เพื่อ แชร์ Internet
    เริ่มโดย yod
    Read 42,212 times
0 สมาชิก และ 1 ผู้มาเยือน กำลังดูหัวข้อนี้
yod





การ Config อุปกรณ์ 3G Router Option GlobeSurfer III เพื่อ แชร์ Internet




สวัสดีครับ


หัวข้อนี้ จะเป็นวิธีการ Config อุปกรณ์ 3G Router Option GlobeSurfer III


อุปกรณ์นี้จะทำหน้าที่รับสัญญาณ EDGE, GPRS หรือ 3G จากผู้ให้บริการมือถือ AIS , DTAC หรือ True ผ่าน Simcard เพื่อ ทำการ แชร์ Internet ผ่านสาย Lan เพราะมี Port Lan RJ-45 มาด้วย รวมถึง กระจายสัญญาณแบบ Wireless ( Wi-Fi )ได้ แล้วยังมี Port USB เพื่อให้สามารถนำไปทำเป็น Print Server หรือ File Server (NAS) เพื่อเก็บไฟล์และแชร์ไฟล์ต่างๆในระบบเครือข่ายของเรา โดยไม่ต้องมี server ได้อีกด้วย

ตัวอุปกรณ์จะมี Port RJ-11 ซึ่งจะเป็น port โทรศัพท์บ้านธรรมดาๆนี้แหล่ะครับ เพื่อเชื่อมต่อกับโทรศัพท์บ้าน (Analog Phone) โดยการโทรแต่ละครั้ง จะใช้การโทรผ่านเบอร์มือถือจาก sim ที่เราใส่ไว้ในตัวเครื่อง 3G Router และมีการบันทึกข้อมูลการโทรเข้า-ออก โทรศัพท์  และรวมถึงสามารถส่ง SMS ได้อีกด้วย


วิธีการติดตั้ง

1. เชื่อมต่อสาย Lan เข้ากับเครื่อง Computer กับ อุปกรณ์ 3G Router

2. เปิด Internet Explorer พิมพ์ URL: 192.168.1.1 เมื่อ Login ครั้งแรก อุปกรณ์จะไม่ถาม User/Password จะปรากฏหน้า Installation Wizard ให้ Click [Next]



3. ใส่ User Name/Password ที่ต้องการลงไป จากนั้น Click [Next]



4. เลือก Language และ Time Zone แล้ว Click [Next]



5. เลือก Caller ID: ETSI DTMF แล้ว Click [Next]



6. ตั้งชื่อ Access Point Name: ผมใส่ชื่อ AIS

UMTS connect method: Always connected เพื่อให้ Connect ตลอดเวลา แล้ว Click [Next]

แต่ถ้าจะให้ Connect เฉพาะเวลาต่อ Internet ให้เลือก Automatically connect upon traffic ครับ

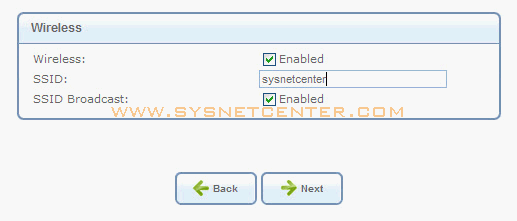

7. ตั้งชื่อสัญญาณ Wireless ครับ แล้ว Click [Next]

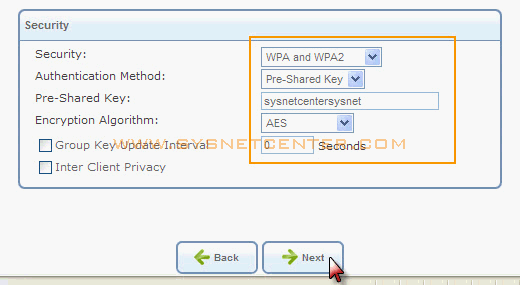

8. ตั้งค่า Wireless Encryption แล้ว Click [Next]



9. กำหนด Firewall policy เป็น Typical Security แล้ว Click [Next]



10. จะปรากฏหน้าจอแสดงค่าต่างๆที่เรา Config เอาไว้ครับ ถ้าไม่แก้ไขอะไรก็ Click [Finish] ได้เลย



11. จะแสดงหน้าจอ Overview ของอุปกรณ์ 3G Router จากรูปจะเห็นว่า Connect Internet ได้เรียบร้อยแล้ว



12. ลองทดสอบด้วยการเข้า Web ครับ





คราวนี้มาดูหน้าจอต่างๆครับ

จากรูปจะแสดงหน้าจอของ Menu Overview ซึ่งจะแสดง Network Map ในระบบ



รูปแสดงหน้าจอ Quick Setup ครับ เราเลือก Setup ผ่านตรงนี้ได้เลย ไม่ต้องใช้ wizard



รูปนี้จะแสดงเบอร์โทรที่โทรเข้าแล้วไม่ได้รับสาย (Miss Call)



เบอร์ที่โทรออก รวมถึงระยะเวลาในการโทร และเบอร์ที่โทรเข้า เสียดายไม่มีคำสั่งแปลงเป็น PDF ออกมาเป็น Report ให้พิมพ์ แต่คิดว่าน่าจะเก็บไว้ใน File Log ในตัว Router นั้นแหล่ะครับ เดี๋ยวผมหาวิธีเอาออกมาได้แล้วจะแจ้งในหน้า web อีกทีครับ



การส่ง SMS ง่ายๆ พิมพ์ผ่าน Keyboard Computer ได้เลย



จากรูป มีการ Connect ผ่าน Wireless เข้ามาครับ





อุปกรณ์ตัวนี้ ถ้าบ้านเราใช้ระบบ 3G ได้อย่างสมบูรณ์ ถือว่า Work มากครับ ใช้งานง่าย GUI ก็สวยงาม ไม่ใช่มีแต่ตัวอักษรให้ Click ให้ Set เรียงเป็นพรืด

ถ้าว่างๆผมจะลองเชื่อมกับระบบ IP-PBX (VOIP)  ดูครับ ไม่รู้จะได้หรือเปล่า ถ้าใครที่เคยลองแล้ว รบกวนแนะนำผมมั้งน่ะครับ  :D






เสร็จเรียบร้อยครับ

ขอบคุณมากเลยครับท่าน  แบบนี้ เราเอาไปต่อ กับSERVER CC 4.3 ได้ไหมครับ
แล้ว  forward  port ได้ไหมครับ สามารถ เอามาทำร้านเกมส์ได้ไหม

yod



ถ้าต้องการนำมาต่อกับ clark connect ทำได้ครับ แต่เกรงว่าถ้าเป็น 3G ราคา air time มันจะสูงเกินไปนะซิครับ


ส่วน forward port ก็ทำได้เช่นกันครับ

ปัญหาคือถ้าเราจะ remote มาจากภายนอกจะทำไม่ได้ครับ เพราะ ip ที่ได้จะเป็น ip private ของ operator ที่เราใช้อีกที

ขอบคุณมากครับ ท่านขอเมลท่านหน่อยได้ไหม
ท่านอุปกรณ์ wifi หรือป่าว
แล้ว พวก cdma จะทำได้ไหมครับ หรือว่าผมต้อง ยิงสัญญาณ 3 กม.เอา
ตอนนี้มองไว้ 2 แบบ ครับ
1.ยิงสัญญาณจาก หมู่บ้านที่1ไปจุดหมาย3กม.ร้านเกมส์
2.หาพวก CDMA และ GlobeSurfer III ( 3G Router / 3G Access Point )แต่ถ้ารายเดือนแพงก็คงสู้ไม่ไหว
และต้องการรีโมท จากภายนอกได้

Option GlobeSurfer II และ III สามารถเสียบโทรศัพท์ land line เพื่อรับสัญญาณ cellular ได้ โดยไม่ต้องเปิดเครื่อง Personal Computer หรือเปล่า? ในภาพด้านข้างเห็นมีรูเสียบคล้ายๆ adapter ชาร์จไฟเข้าเครื่อง

yod


ได้ครับ เวลาโทรเข้า-ออก จะเป็นการโทรผ่าน Sim ครับ

sscerberuss
 ไม่ทราบ ว่า สามารถ forword port และเชื่อม ต่อ เพื่อเล่น x kai link ได้ไม๊ครับ ???

yod


สวัสดีครับ

ระบบเครือข่าย 3G ณ.ตอนนี้ เขาแจกเป็น private ip มาให้ครับ ไม่แน่ใจว่าจะใช้ร่วมกันได้หรือเปล่าครับ

สุพรรณี
เครื่องนี้ ใช้กับ true move h ได้มั้ยค่ะ ถ้าใช้ได้ set up อย่างไร หรือว่า set up เหมือนตัวอย่างนี้ / ขอบคุณค่ะ
