วิธีการ Config อุปกรณ์ Engenius EOC-1650 ใน Mode WDS




สวัสดีครับ


หัวข้อนี้จะเป็นวิธีการ Config อุปกรณ์ Engenius EOC-1650 ใน Mode WDS หรือที่เรียกว่า Wireless Distribution System ครับ เพื่อขยายระยะสัญญาณของ Wireless ให้ครอบคลุมพื้นที่ได้มากยิ่งขึ้น




วิธีการ Config นี้สามารถที่จะนำไปใช้กับอุปกรณ์ Engenius EOC-2610 ได้เช่นกันครับ


ขั้นตอน

Config อุปกรณ์ EOC1650 Access Point-Main



1. เชื่อมต่อสาย Lan ระหว่างอุปกรณ์ Access Point-Main กับ Computer

2. Fix IP ที่เครื่อง Computer 192.168.1.99/255.255.255.0

3. เปิดโปรแกรม Internet Explorer เข้า URL: 192.168.1.1 ใช้ User/Password: admin/admin

4. เข้า Menu System Properties กำหนดค่าดังนี้
Device Name: Access Point
Country/Region: อะไรก็ได้
Operation Mode: Access Point
จากนั้น Click [Apply]



5. เข้า Menu IP Settings กำหนดค่าดังนี้

IP Network Settings: Specify an IP address
IP Address: 192.168.1.2
IP Subnet Mask: 255.255.255.0
Default Gateway: 192.168.1.1



6. เข้าที่ Menu Wireless Network  กำหนดค่าดังนี้

Clice [Edit] จะแสดงหน้าต่าง SSID Profile เพื่อเปลี่ยนชื่อสัญญาณ Wireless และตั้ง Security จากรูปจะตั้งชื่อสัญญาณ Wireless เป็น sysnetcenter และกำหนด Security แบบ WEP ซึ่งจะเป็นแบบเดียวที่รองรับ Mode WDS







7. เข้าที่ Menu WDS Link Settings  กำหนดค่าดังนี้

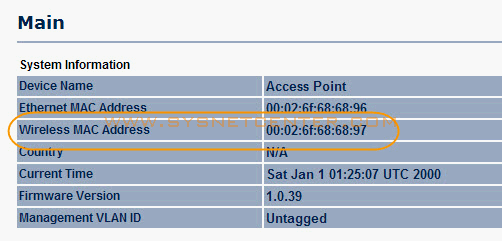

ให้ Click เลือก Mode Enable แล้ว ทำการกรอกค่า Wireless MAC Address ของอุปกรณ์ Site จากนั้น Click [Apply]




Config อุปกรณ์ EOC1650 Access Point-Site



1. เชื่อมต่อสาย Lan ระหว่างอุปกรณ์ Access Point-Site กับ Computer

2. เปิดโปรแกรม Internet Explorer เข้า URL: 192.168.1.1 ใช้ User/Password: admin/admin

3. เข้า Menu System Properties  กำหนดค่าดังนี้

Device Name: Access Point
Country/Region: อะไรก็ได้
Operation Mode: Access Point
จากนั้น Click [Apply]

4. เข้า Menu IP Settings กำหนดค่าดังนี้

IP Network Settings: Specify an IP address
IP Address: 192.168.1.3
IP Subnet Mask: 255.255.255.0
Default Gateway: 192.168.1.1



5. เข้าที่ Menu Wireless Network กำหนดค่าดังนี้

Clice [Edit] จะแสดงหน้าต่าง SSID Profile เพื่อเปลี่ยนชื่อสัญญาณ Wireless และตั้ง Security โดยต้องตั้งให้ตรงกับ Access Point-Main







6. เข้าที่ Menu WDS Link Settings กำหนดค่าดังนี้

ให้ Click เลือก Mode เป็น Enable แล้ว ทำการกรอกค่า Wireless MAC Address ของอุปกรณ์ Main จากนั้น Click [Apply]




การทดสอบ

ขณะนี้เครื่อง Computer เชื่อมต่อกับ Access Point-Site จึงทดสอบด้วยการ Ping ไปยังเครื่อง Main ครับ




ทดสอบ Speed ถือว่าเร็วใช้ได้ เพราะเป็นมาตรฐาน G และยัง Set แบบ WDS ซึ่งจะทำให้ประสิทธิภาพตกลงไปบ้าง






เรียบร้อยครับ


ลูกค้าท่านใดที่ต้องการให้เรา Setup ให้เลย เพื่อพร้อมใช้งาน ก็เพียงแจ้งมาทาง mail หรือโทรศัพท์มาได้เลยครับ :D
