การ Config อุปกรณ์ Deliberant ใน Mode Repeater เพื่อขยายระยะสัญญาณ






จากที่ทดสอบ สำหรับ Mode Repeater ของ อุปกรณ์ Deliberant จะรองรับกับอุปกรณ์ที่เป็นของ Deliberant ด้วยกันครับ อุปกรณ์ยี่ห้ออื่นผมลองทดสอบแล้วเชื่อมต่อได้แป๊บเดียวแล้วก็หลุด (หรือ config อะไรผิดหรือป่าวหว่า  ???)


ทำการ Upgrade Firmware ให้เป็น Version 5.9 ขึ้นไปก่อนนะครับ ที่ Link การ Upgrade Firmware อุปกรณ์ Deliberant

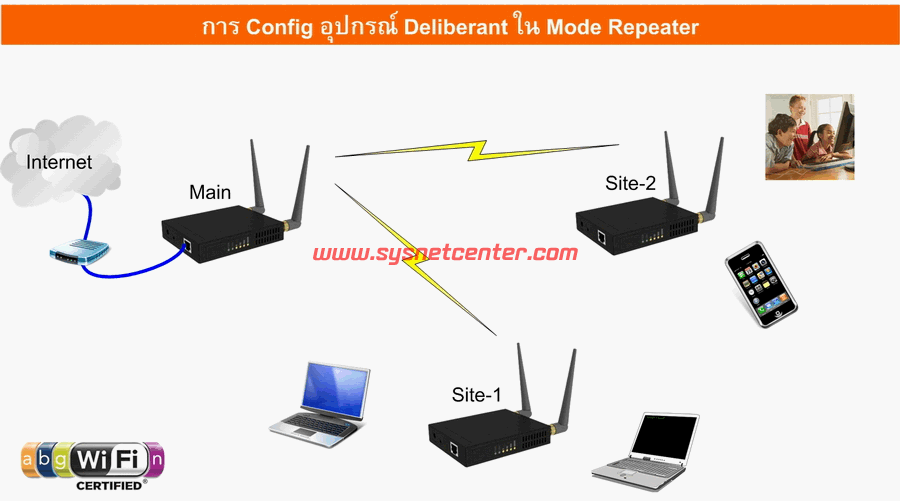

ตัวอย่างอุปกรณ์ต้นทาง (Main) จะเป็น IP: 192.168.1.11 และอุปกรณ์ปลายทาง (Site1) จะเป็น 192.168.1.12 และ Gateway ที่ร้านจะเป็น 192.168.1.44


เนื่องจาก IP Default ของอุปกรณ์ Deliberant จะเป็น 192.168.2.66 ให้ทำการ Fix IP ที่ Computer เป็น 192.168.2.33 ก็ได้ครับ

ถ้าแบบง่ายๆ ให้แก้ไข IP Address ของอุปกรณ์ Deliberant ให้เป็น IP ที่ต้องการทีละตัวให้เรียบร้อย จากนั้นก็ค่อย Fix IP ที่เครื่อง Computer เป็น 192.168.1.xx ทีเดียวเลยครับ ไม่ต้องเปลี่ยนไปเปลี่ยนมา


[อุปกรณ์ Deliberant Main]

เชื่อมต่อ Computer เข้ากับอุปกรณ์ Main

1. Login เข้าอุปกรณ์ Main --> Configuration --> Network ผมแก้ไข IP เป็น 192.168.1.11 เรียบร้อยตามรูปเลยครับ




2.  Menu Configuration --> Wireless



Wireless mode: Access Point (auto WDS)
Basic
SSID: Wireless-Link
Security: WEP 128bit (ยังไม่ได้ลอง Security แบบอื่นๆนะครับ)
WEP passkey: กำหนด Passkey

Click [Save & Apply]




[อุปกรณ์ Deliberant Site]

เชื่อมต่อ Computer เข้ากับอุปกรณ์ Site

1. Login เข้าอุปกรณ์ Main --> Configuration --> Network ผมแก้ไข IP เป็น 192.168.1.12 เรียบร้อยตามรูปเลยครับ




2.  Menu Configuration --> Wireless



Wireless mode: Access Point Repeater
Basic
SSID: ให้ Click [Scan] จากนั้นเลือกสัญญาณ Wireless ด้านล่าง
Security: WEP 128bit ให้เหมือนกับตัว Main
WEP passkey: กำหนด Passkey ให้เหมือนกับตัว Main

Click [Save & Apply]




ทดสอบ

เข้าหน้า Status ของอุปกรณ์ Site จะต้องขึ้น Status เป็น Connected และรายละเอียดต่างๆ ตามรูปครับ




เข้าหน้า Status ของอุปกรณ์ Main จะมี Status แจ้งว่ามีใครมาเกาะสัญญาณบ้าง






จากนั้นยกเลิกการ Fix IP ที่ Computer ตั้งเป็น Auto DHCP แล้วเชื่อมต่อเข้ากับอุปกรณ์ Site อีกครั้ง จะต้องได้รับการแจก IP จาก Gateway




ทดสอบโดยการ Ping ไที่ที่ google หรือลองเข้า Internet ครับ




ทดสอบเชื่อมต่อด้วย Wireless และดึงสาย Lan ออกจาก Computer จะต้องเชื่อมต่อได้และออก Internet ได้เช่นกันครับ





เรียบร้อย  ;D ;D
