  • ทำ Hotspot Server พร้อมคูปอง ง่ายๆ ด้วย Handlink WG-500P
    เริ่มโดย yod
    Read 32,913 times
0 สมาชิก และ 1 ผู้มาเยือน กำลังดูหัวข้อนี้
yod





ทำ Hotspot Server พร้อมคูปอง ง่ายๆ ด้วย Handlink WG-500P



สวัสดีครับ

มีอุปกรณ์ใหม่ๆมานำเสนอครับ  ;D

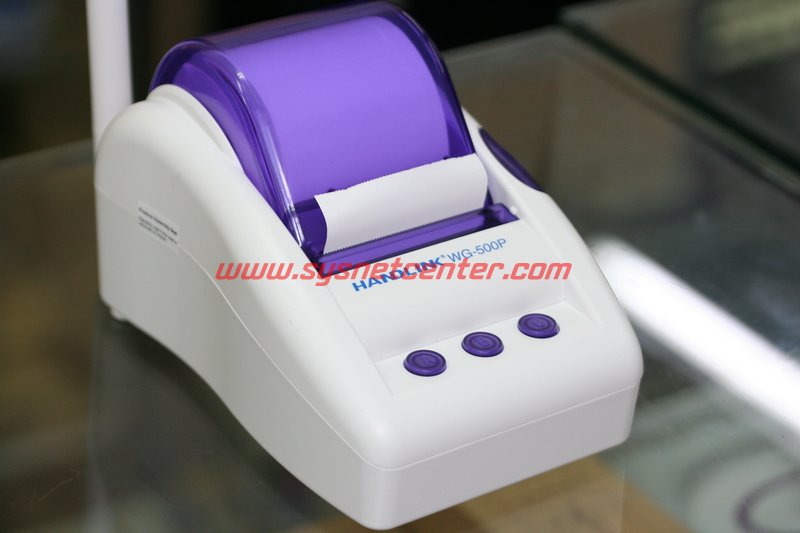

อุปกรณ์ Hotspot Gateway Server + Wireless + Thermal Printer ในตัวเดียวกัน


Handlink WG-500P อุปกรณ์ All-In-One Hotspot Gateway Server มาพร้อมกับเครื่องพิมพ์คูปอง Username/Password แบบ Thermal เพื่อเข้าใช้งาน Internet ในตัว กระจายสัญญาณ Wireless มาตรฐาน 802.11n ย่านความถี่ 2.4GHz

WG-500P เลือกการออกคูปองได้ 3 รูปแบบ ใช้งานง่ายแค่กดปุ่มที่ตัวเครื่อง ปรับเปลี่ยนจำนวนชั่วโมงการใช้งานของแต่ละปุ่มผ่านหน้า Config อุปกรณ์, รองรับปรับแต่งแก้ไขหน้า Login, รูปแบบคูปอง, จำกัดเวลาการใช้งาน Internet, ความเร็วในการใช้งาน Internet, ลูกค้าสามารถเข้าใช้งานง่ายๆผ่าน Smart phone หรือ Tablet ด้วย QRCode


อุปกรณ์เล็กๆกระทัดรัด พกพาสะดวก เหมาะกับจัดงาน Event ต่างๆได้เลยครับ หรือตั้งตาม ร้านกาแฟ, ร้านอาหาร โชว์รูมต่างๆ




ในชุดจะมีแผ่น CD คู่มือ Quick Install, เสาอากาศขนาด 5dBi X 2, Switching Power Supply 12VDC 1.5A, กระดาษแบบ thermal




Port Lan RJ45 x 1, Port mini USB x 1, หัวต่อเสาอากาศ 2 ต้นแบบ SMA ถอดเปลี่ยนได้ครับ




การ Config อุปกรณ์


รูปแบบการเชื่อมต่อ Port Lan ของอุปกรณ์ต่อเข้ากับ Internet โดยตรง




จะทำผ่าน Wireless เนื่องจากหน้าจอ Config จะค่อนข้างเยอะ รูปเลยเยอะนิดนึงนะครับ

เมื่อเชื่อมต่อสัญญาณ Wireless เข้ากับอุปกรณ์ WG-500P ทำการ Login เข้าหน้า Config ระบบจะมี Wizard ให้ Config ง่ายๆ แต่ขอผ่านขั้นตอนนี้ไปก่อนนะครับ ขอยกไปเป็นอีกหัวข้อนึงแล้วกันครับ

Authentication

Disable/Enable ระบบ Authenticate และ Idle Time Out เมื่อ Login แล้วไม่ได้ใช้งานตามเวลาที่กำหนด ให้ระบบทำการ Logout




Radius

รองรับ Radius กลาง หรือ Radius Server




Billing


Time To Finish: ระบบจะนับเวลาไปเเรื่อยๆตั้งแต่ Login ครั้งแรก จนครบเวลาที่กำหนด ถึง User จะออกจากระบบก็ยังมีการนับเวลาอยู่ เช่นออกคูปอง 1 วัน (24 ชั่วโมง) User จะเข้า Internet ได้ 24 ชั่วโมง นับจากเวลาที่ Login ครั้งแรก User อาจจะเข้าใช้ Internet เพียง 1 ชั่วโมง แต่เมื่อเวลาผ่านไป 24 ชั่วโมงแล้ว User จะไม่สามารถ Login ได้อีก

Accumulation: ระบบจะนับเวลาเฉพาะช่วงเวลาที่มีการ Login เข้าระบบ จะครบเวลาต่อเมื่อ User เข้าใช้งาน Internet จนครบเวลาที่กำหนด เช่น คูปอง 1 วัน User ใช้วันละ 1 ชั่วโมง ระบบจะเก็บจำนวนชั่วโมงไปเรื่อยๆ เพราะฉะนั้น 24 ชั่วโมง อาจจะใช้เวลา 24 วัน

Billing Profile กำหนด Profile การออกคูปอง




Accounting


กำหนด การลบข้อมูล Users ที่หมดอายุ รวมถึง Billing Profile ให้กับปุ่ม




Expiration

Un-used account will be delete after... เมื่อพิมพ์คูปอง ระบบจะลบ Account ที่ไม่ได้ใช้งานตามจำนวนที่กำหนด
Accumulation account will be deleted after last logged out.. ระบบจะลบ Account ที่ไม่ได้ใช้งานตามจำนวนที่กำหนด

Tree-Button Printer กำหนด Profile การออกคูปองให้กับปุ่มต่างๆ


Bandwidth

กำหนดความเร็ว Internet ให้กับ User




Pass Through

By pass หมายเลข IP, MAC Address ของเครื่อง Client ที่เชื่อมต่อเข้ามา สามารถเข้าใช้งาน Internet ได้โดยไม่ต้องผ่านการ Login รวมถึง URL/Website ต่างๆ




Filtering

Block การเข้าใช้งาน Website ตามที่กำหนด




WAN/LAN

กำหนด IP ทั้งขา Wan รองรับ DHCP, Static IP และ PPPoE Client
ฝั่ง Lan กำหนด IP สำหรับ Wireless


Server

กำหนด DHCP Server แจก IP ให้กับ Client เชื่อมต่อเข้ามาผ่าน Wireless


Customization

แก้ไขหน้าจอสำหรับ Login เลือกรูป Logo, หน้าจอ Popup รายละเอียด User Information เมื่อ User ทำการ Login เรียบร้อย เช่นเวลาคงเหลือ เบอร์โทรสำหรับ Support, แก้ไขรูปแบบ รายละเอียดคูปองที่พิมพ์ผ่าน Thermal Printer รองรับการทำ QRCode และ User Agreement ข้อตกลงการเข้าใช้งาน Internet โดย User ต้อง Click ยอมรับข้อตกลงก่อนเข้าใช้งาน Internet








Portal Page

เมื่อ User ทำการ Login เรียบร้อย จะ Redirect ไปอย่าง webpage ที่กำหนดไว้ เช่น Web หลักของผู้ให้บริการ


Advertisement

กำหนด URL ไว้สำหรับโฆษณา จะแสดงเมื่อ User มีการ Connect สัญญาณ Wireless เข้ามา


Walled Garden

ในกรณีที่ User เชื่อมต่อ Wireless จะสามารถเข้า Website ที่กำหนดได้ โดยยังไม่ต้อง Login เข้าระบบ อาจจะเป็น Website หลักของผู้ให้บริการ โดย Link ที่ใส่ จะปรากฏอยู่ในหน้าจอ Login


DDNS

รองรับ Dynamic DNS 2 ค่ายครับ คือ dyndns และ changeip


Wireless

แก้ไขค่า Config ของสัญญาณ Wireless อุปกรณ์รองรับการทำ Multiple SSID ได้ 8 SSID แต่รองรับระบบ Authen ได้ 1 SSID ครับ




USB


ตัวอุปกรณ์มี Port USB 2.0 ให้ 1 Port ในกรณีต้องการจะทำเป็น Port Lan ต้องซื้อตัวแปลง USB To Ethernet Adapter มาใช้ครับ ทำให้เครื่องสามารถเชื่อมต่อเข้ากับ Access Point เพื่อกระจายสัญญาณ Wireless ให้ได้ครอบคลุมพื้นที่มากขึ้น





System Account

กำหนด Username/Password รองรับการกำหนด User ตาม Priority เช่น
Account Manager สามารถสร้าง แก้ไข Account
Supervisor Account ดู ตรวจสอบระบบ และ เปลี่ยน Password
Super Subscriber Account สร้าง User/Password ไว้สาหรับ Login เข้าใช้งาน Internet เพื่อทำการทดสอบระบบ โดย User นี้จะไม่มีวันหมดอายุ




ทีนี้มาลองเล่นกัน

Config ผ่านระบบ Wizard ของตัวอุปกรณ์ให้เรียบร้อย โดยผมกำหนด Billing Profile เป็น 1 ชม, 1 วัน และ 7 วัน




พิมพ์คูปองผ่านเครื่อง




ทดลองเชื่อมต่อสัญญาณ Wireless ผ่าน iPhone จะขึ้นหน้าจอ Login เลยครับ




ถ้าเป็นเครื่อง Notebook จะเข้าหน้าจอ Login เมื่อมีการเข้า Website




กำหนด Download/Upload ไว้ที่ 2.5Mbps/1Mbps (ลืมไปว่า internet ที่ร้าน upload แค่ 1Mbps เลยหารกะน้องๆที่ใช้ Internet อยู่ ^^)




หน้าจอแสดง User ที่ใช้ Online รวมถึงรายการคูปองที่สร้างไว้






การใช้งานแบบ Video ครับ
http://www.youtube.com/watch?feature=player_embedded&v=bBSra36WtBs


สรุป

น่าจะเป็นอุปกรณ์ที่ทำระบบ Hotspot Authenticate ที่ง่ายที่สุดในโลกแล้ว Feature ต่างๆที่ให้มาค่อนข้างสมบูรณ์ครบ การปรับแต่งหน้าจอ Login ใส่ Logo ใส่ชื่อห้างร้านลงไป รวมถึงในคูปอง แค่นี้ก็พอแล้วครับ ไม่จำเป็นต้องปรับแต่งอะไรมากการกำหนดการใช้งาน Internet ระยะวันเวลาในการเข้าใช้งาน รวมถึงความเร็ว Upload/Download เมื่อลูกค้าต้องการใช้งาน Internet ก็เพียงกดปุ่มพิมพ์คูปองออกมา และเมื่อคูปองมีการใช้งานแล้ว ระบบจะทำการลบข้อมูลให้อัตโนมัติ แทบจะไม่ต้องมีการ Maintenance อะไรเลย

อุปกรณ์จะเหมาะกับใช้งานตามโชว์รูม ร้านค้าต่างๆที่ต้องการให้ลูกค้าได้เข้าใช้งาน Internet เช่น ร้านอาหาร ร้านกาแฟ หหรือกระทั้งงานอีเว้นท์ต่างๆ แต่ถ้าใช้ในโรงแรม หอพัก อพาร์ตเม้นต์ขนาดใหญ่ จะไม่ค่อยเหมาะเท่าไหร่ครับ ด้วยเรื่องข้อจำกัดของ Wireless หรือการกระจายสัญญาณไร้สาย


อุปกรณ์ WG-500P จะมีอีก Firmware ที่รองรับการสร้างคูปองโดยตัวเครื่องจะเชื่อมต่อกับ User Manager ในอุปกรณ์ Mikrotik เมื่อมีการกดปุ่มพิมพ์คูปอง จะมีการสร้าง User ใน Usermanager โดยอัติโนมัต เดี๋ยวถ้าได้มาจะมา Review อีกรอบนะครับ


;D ;D ;D




#1
 ;D ;D  ว๊าว!!




#2
เล็กกะทัดรัดดีคะ



max'

ไม่ทราบว่า Firmware รุ่นที่ทำงานร่วมกับ User Manager ใน Mikrotik มาหรือยังครับ น่าสนใจมากๆ  :D
