สวัสดีครับ

หัวข้อนี้จะเป็นวิธีการ Setup อุปกรณ์ 3G Router Huawei D100 ร่วมกับ 3G Modem Huawei E169G

ชุดอุปกรณ์ 3G Router Huawei D100 + USB Modem Huawei E169G + Sim 3G พร้อมใช้งาน

1. เชื่อมต่อ อุปกรณ์ 3G Router Huawei D100 เข้ากับ Computer รอจน Computer ได้หมายเลข IP จาก D100 จากนั้นใส่อุปกรณ์ 3G Modem เข้ากับ อุปกรณ์ 3G Router Huawei D100 จากตัวอย่าง ผมใช้ 3G Modem ของ Huawei E169G ครับ

2. เปิด Internet Explorer พิมพ์ 192.168.1.1 (เป็น IP ของ 3G Router ครับ) ที่ URL แล้วเคาะ enter

3. จะขึ้นหน้าจอเพื่อทำการ Setup อุปกรณ์ ให้เลือก User Type = Admin และ Password = admin แล้ว Click [Login]



4. Click เลือก Advanced Setting ที่ Menu ด้านซ้ายมือ



5. Click เลือก Dial-up Settings



6. Click เลือก Profile Settings



7. เลือก Profile List เป็น TOT ครับ เพื่อที่เราจะสามารถแก้ไขค่า APN ได้
จากนั้น ตั้งชื่อ Profile Name ใหม่ครับ ในตัวอย่างนี้ผมใช้ Net Sim ของ DTAC เลยตั้งชื่อเป็น DTAC ถ้าใช้ Net Sim เป็นของ AIS ก็ควรตั้งชื่อว่า AIS ครับ



ใส่ Dial-up Number ตาม Operator ที่ใช้
เลือก APN เป็น Static และใส่ค่า APN ตาม Operator ที่ใช้
ตาราง Dial-up Number และ APN ของ Operator ค่ายต่างๆ


จากนั้น Click [Save]

ตามด้วย Click [Continue]



6. Click เลือก Basic Status ที่ Menu ด้านซ้าย



7. ถ้า Setup เรียบร้อย Connect Status จะเป็น Connected และได้หมายเลข IP Address จาก Operator มาครับ



8. ทีนี้มา Set สัญญาณ Wireless ต่อครับ

เข้า Menu Advanced Setting แล้วเลือก WLAN Settings

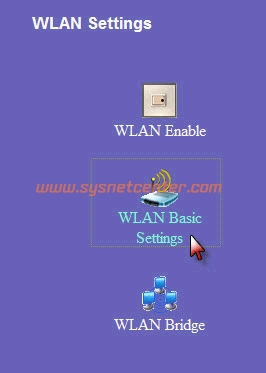

9. จากนั้นเลือก WLAN Basic Settings



10. กำหนด SSID (ชื่อสัญญาณ Wireless ที่จะปล่อยออกมา) จากรูป ผมตั้งเป็น sysnetcenter
SSID Broadcast : เลือก Enable เพื่อแสดงสัญญาณ Wireless ถ้าเลือกเป็น Disable เวลาเปิดอุปกรณ์รับสัญญาณ Wireless จะไม่เห็นชื่อ Wireless นี้ครับ ต้องใส่ชื่อเองโดยตรง



จากนั้น Click [Apply]

11. กำหนด Security ให้กับสัญญาณ Wireless
เข้า Menu Advanced Setting --> WLAN Settings --> WLAN Advance Settings



12. เลือก Wireless Interface จากตัวอย่าง ผมเลือกชื่อสัญญาณ Wireless ที่ตั้งไว้ในข้อ 10
Encryption Mode: เลือก WPA-PSK
WPA Pre-Shared Key: กำหนด key เพื่อใช้เป็นรหัสผ่าน



จากนั้น Click [Apply]



เสร็จเรียบร้อยครับ ให้ลองเปิดอุปกรณ์รับสัญญาณ Wireless ในเครื่องคอมพิวเตอร์ จะต้องเห็นชื่อสัญญาณ Wireless ที่ปล่อยออกมาจาก Huawei D100 ครับ
