  • การ Config Engenius ENS500 ทำ Point To Point ความเร็ว 91Mbps!!
    เริ่มโดย yod
    Read 21,988 times
0 สมาชิก และ 1 ผู้มาเยือน กำลังดูหัวข้อนี้
yod





Config Engenius ENS500 ทำ Point To Point ใน Mode Bridge ความเร็ว 91Mbps เทียบเท่าสาย Lan




ราคา Promotion 2,990 บาทเท่านั้น สินค้ารับประกัน 1 ปีเต็มครับ


อุปกรณ์ Wireless Access Point Engenius ENS-500 สำหรับการเชื่อมต่อเครือข่ายระยะไกลแบบ Point To Point ย่านความถี่ 5GHz ทำให้หลีกเลี่ยงการรบกวนของสัญญาณ 2.4GHz เสาอากาศภายในอัตราขยาย 10dBi กำลังส่งสูงถึง 400mW บีมการกระจายสัญญาณ 70 องศา ทำให้ติดตั้งได้ง่าย ได้ระยะสูงถึง 5Km (Line Of Sight) แต่ถ้าต้องการ Bandwidth สูงๆ ไม่ควรเกิน 3Km ครับ


การ Config แบบ WDS Bridge ข้อดีคือ จะไม่ยอมให้คนอื่นมาแอบเกาะสัญญาณ และสามารถใช้ร่วมกับระบบ Authenticate ได้ครับ


จดหมายเลข WLAN MAC Address ที่ด้านหลังอุปกรณ์ทั้ง 2 เครื่องไว้นะครับ เพราะ Mode WDS ต้องมีการแลกค่า MAC Address กันครับ

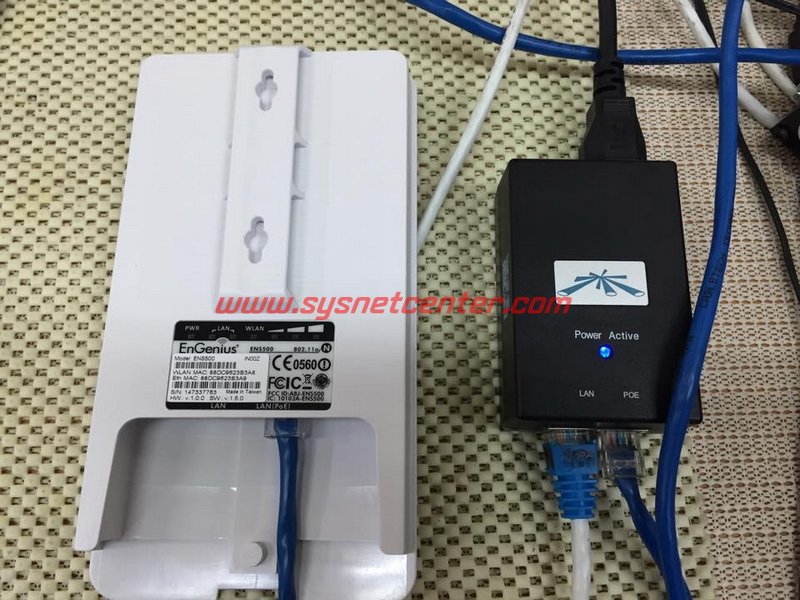

ต่อสาย Lan จาก POE เข้ากับ Port LAN (POE) อุปกรณ์ POE ในรูป ผมทำการทดสอบกับ POE ของ Ubiquiti นะครับ อุปกรณ์ POE ของ Engenius จะเป็นรุ่น EPE-1212



+++++++++++++++++++++++++++++++++++++++++++++++++

[อุปกรณ์ Access Point-Main]

1. เชื่อมต่อสาย Lan ระหว่างอุปกรณ์ Access Point-Main กับ Computer


2. Fix IP ที่เครื่อง Computer เป็น 192.168.1.100/ 255.255.255.0




3. เปิดโปรแกรม Internet Explorer เข้า URL: 192.168.1.1 ใช้ User/Password: admin/admin




4. เข้า Menu Operation Mode --> WDS --> Bridge



Click [Save & Apply]

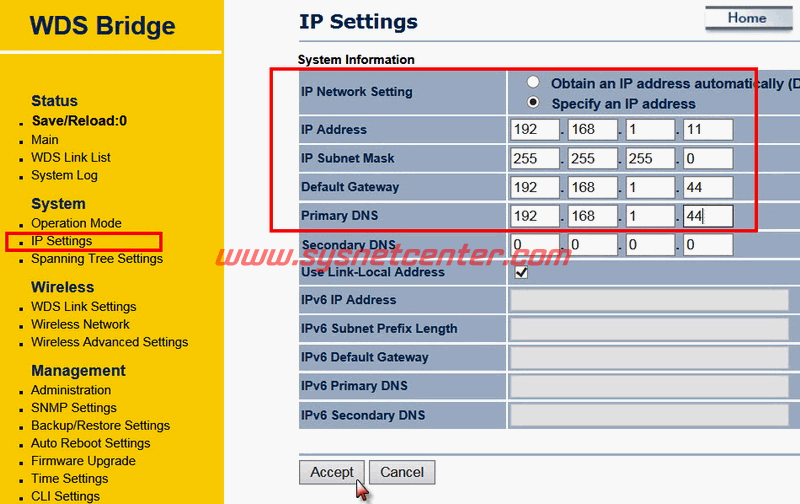

5. เข้า Menu IP Settings
IP Address: 192.168.1.11
IP Subnet Mask: 255.255.255.0
Default Gateway: 192.168.1.1 (จากรูป เป็น IP Gateway ของที่ร้านครับ)
Primary DNS: 192.168.1.1 (จากรูป เป็น IP Gateway ของที่ร้านครับ)



Click [Accept]


6. อุปกรณ์ Access Point ของ Engenius จะสามารถตั้งเวลา Auto Reboot ได้นะครับ เพราะอุปกรณ์ Access Point/Router สมัยนี้ใช้ Software Process เป็น Kernal Linux การให้มี Reboot จะช่วยให้ Software ทำงานได้เสถียรยิ่งขึ้นครับ






7. เข้า Menu Wireless Network

Wireless Mode: 802.11n
Channel HT Mode: 40MHz
Channel Frequency: Ch36-5.18GHz



Click [Accept]


8. เข้า Menu WDS Link Settings

Security: AES
AES Passphrase: 1234567890 (ตัวอักษร 8-63 ตัว)

Mode: Enable
ID 1: ใส่ค่า MAC Address ของ Access Point Site ลงไปครับ (หมายเลข MAC ของ Access Point อีกฝั่ง)



Click [Accept]


9. อุปกรณ์ Engenius เวลา Save ค่า Config ต้องเข้าผ่าน Menu Save/Reload นะครับ



Click [Save & Apply]


++++++++++++++++++++++++++++++++++++++++++++++++++

[อุปกรณ์ Access Point Site]

1. เชื่อมต่อสาย Lan ระหว่างอุปกรณ์ Access Point-Site กับ Computer

ส่วน Access Point-Main ยังเสียบปลั๊กจ่ายไฟเลี้ยงไว้อยู่นะครับ


2. เปิดโปรแกรม Internet Explorer เข้า URL: 192.168.1.1 ใช้ User/Password: admin/admin




3. เข้า Menu Operation Mode --> WDS --> Bridge



Click [Save & Apply]


4. เข้า Menu IP Settings
IP Address: 192.168.1.12
IP Subnet Mask: 255.255.255.0
Default Gateway: 192.168.1.1 (จากรูป เป็น IP Gateway ของที่ร้านครับ)
Primary DNS: 192.168.1.1 (จากรูป เป็น IP Gateway ของที่ร้านครับ)



Click [Accept]


5. ตั้งเวลา Auto Reboot






6. เข้า Menu Wireless Network ตั้งให้ตรงกับ Access Point-Main

Wireless Mode: 802.11n
Channel HT Mode: 40MHz
Channel Frequency: Ch36-5.18GHz



Click [Accept]


7. เข้า Menu WDS Link Settings

Security: AES
AES Passphrase: 1234567890 (ตัวอักษร 8-63 ตัว)

Mode: Enable
ID 1: ใส่ค่า MAC Address ของ Access Point-Main ลงไปครับ (หมายเลข MAC ของ Access Point อีกฝั่ง)



Click [Accept]


9. อุปกรณ์ Engenius เวลา Save ค่า Config ต้องเข้าผ่าน Menu Save/Reload นะครับ



Click [Save & Apply]


ทดสอบ

ตรวจสอบการทำ Bridge หากันที่ Menu WDS Link List ของอุปกรณ์ Access Point ทั้งฝั่ง Main และ Site ค่า Link Status ตั้งเป็น UP ครับ และ Ping หากันเจอ






Test Speed

91Mbps!!!



ใกล้เคียงกับการเดินสาย Lan 10/100Mbps เลยครับ



เรียบร้อย
