คู่มือการ Config VLAN บน TP-Link Easy Smart Switch

Discussion started on อุปกรณ์ TP-LINK

ใหม่!

คู่มือการ Config VLAN บน TP-Link Easy Smart Switch






คู่มือนี้สามารถใช้ร่วมกับอุปกรณ์ TP-Link Easy Smart Switch ได้ทุกรุ่นครับ  8)


TP-Link TL-SG105E
TP-Link TL-SG108E
TP-Link TL-SG108PE
TP-Link TL-SG1016DE
TP-Link TL-SG1016PE
TP-Link TL-SG1024DE


ตัวอย่างจะเป็นการทำ SSID to VLAN Mapping ร่วมกับ Access Point TP-Link EAP225 แบบง่ายๆนะครับ  ;D ;D

โดยให้ VLAN 100, IP Address 192.168.100.1 VLAN Mapping กับ SSID-WIFI#100
VLAN 101, IP Address 192.168.101.1 VLAN Mapping กับ SSID-WIFI#101



ผมสร้าง Interface VLAN ไว้บน Draytek Vigor300B




อุปกรณ์ TP-Link Easy Smart Switch ค่า IP Address โดย Default จะเป็น DHCP Client ครับ ให้ดูจาก DHCP Lease ใน Router หรือ Download Software Easy Smart Configuration Utility ได้จาก Link นี้ครับ


เปิดโปรแกรมจะมีรายการ TP-Link Smart Switch ที่อยู่ในเครือข่ายเราขึ้นมา




เปิด Browser พิมพ์ IP Address ของ TP-Link Smart Switch แล้ว Login ด้วย User:admin , Password: admin




แก้ไข IP Address ได้ที่ Menu System IP Setting




รองรับการทำ Port Mirror




เข้า Menu VLAN 802.1Q VLAN Configuration ให้ทำการ Enable ก่อน

สร้าง VLAN ID: 100, VLAN Name: VLAN100
Tagged Port, 1,5
Untagged: 2,3,4

สร้าง VLAN ID: 101, VLAN Name: VLAN101
Tagged Port, 1,5
Untagged: 2,3,4






แค่นี้ครับ สำหรับการ Config VLAN บน TP-Link Smart Switch  8) 8)


ทีนี้ Config อุปกรณ์ TP-Link Access Point ครับ

Login เข้าหน้า Config โดย IP Default ของ TP-Link AP จะเป็น 192.168.0.254 User: admin, Password: admin


เข้า Menu Wireless --> Wireless Settings



Click Add เพื่อสร้าง SSID

SSID: WIFI#100
Wireless VLAN ID: 100

SSID: WIFI#101
Wireless VLAN ID: 101




เรียบร้อย Config ง่ายๆแบบนี้แหล่ะครับ




ทดสอบ

ใช้ Smart Phone เชื่อมต่อ Wireless WIFI#100 และ WIFI#101 จะได้หมายเลข IP Address ตาม VLAN ที่กำหนดไว้ครับ

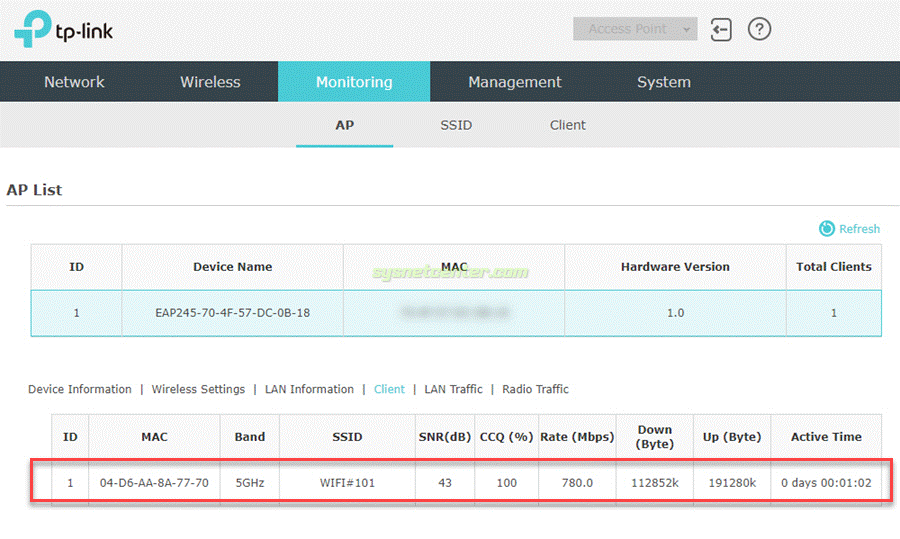

แสดง Client ที่เชื่อมต่อ




Test Speed




เรียบร้อยครับ  ;D ;D
