การ Config อุปกรณ์ Modem D-Link DSL-520B ให้เป็น Bridge Mode

วิธีการ set อุปกรณ์ Modem D-Link DSL-520B ให้เป็น Bridge Mode

สวัสดีครับ


หัวข้อนี้จะเป็นการ Set อุปกรณ์ Modem DSL-520B ให้เป็นแบบ Bridge Mode ทำเพื่อกำหนดให้อุปกรณ์ Modem ทำหน้าที่เป็น Modulation/Demodulation สัญญาณ Internet อย่างเดียวครับ เพื่อเอาไปต่อกับอุปกรณ์ Wireless Router ช่วยในเรื่องความเสถียร

มีวิธีดังนี้ครับ
1. ต่อสาย Lan ระหว่างอุปกรณ์ Modem เข้ากับ Computer
2. เปิดโปรแกรม Internet Explorer พิมพ์ URL = 192.168.1.1 จากนั้นกด [enter] จะปรากฏหน้าจอ Login  โดยปกติ Username: admin / Password:admin



3. จากนั้นเข้าหน้าจอ Config เลือก Advanced Setup จากนั้น Click ที่ปุ่ม [Add]



4. ตั้งค่า ATM PVC Configuration
ตารางเปรียบเทียบหาค่า VPI / VCI ของผู้ให้บริการ
PORT: 0
VPI : ของผู้ให้บริการ
VCI : ของผู้ให้บริการ
Service Category: UBR Without PCR จากนั้น Click [Next]




5. เลือก Connection Type เป็น Bridging
Encapsulation Mode: LLC/SNAP-BRIDGING จากนั้น Click [Next]



6. เลือก Enable Bridge Service จากนั้น Click [Next]

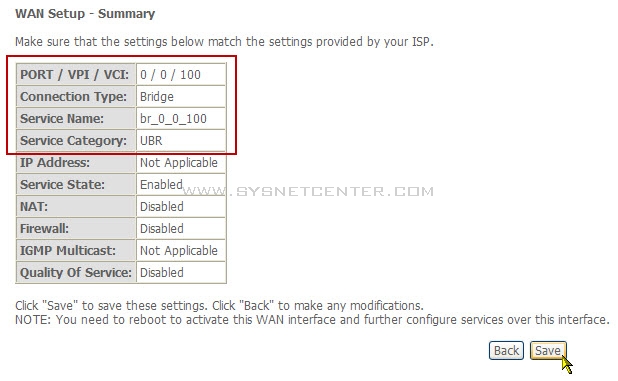

7. แสดงค่ารายละเอียดที่ Set เอาไว้ Click ปุ่ม [Save]



8. Click ปุ่ม [Save/Reboot] อุปกรณ์ Router จะทำการ Reboot ตัวเองครับ





เป็นอันเสร็จพิธี
