Sysnet Board คู่มือ การใช้งานอุปกรณ์ Network

เชื่อมต่อเครือข่ายระยะทาง 34 กิโลเมตร ด้วย Ubiquiti RocketM5 ความเร็ว 80Mbps+

Discussion started on แนะนำสินค้าน่าใช้, Review Product

yod

ใหม่!

เชื่อมต่อเครือข่ายระยะทาง 34 กิโลเมตร ด้วย Ubiquiti RocketM5 ความเร็ว 80Mbps




สวัสดีครับ

ทางพี่ปรีชา กรมอุทยานแห่งชาติสัตว์ป่าและพันธุ์พืช ต้องการเชื่อมต่อสัญญาณ Internet ในพื้นที่มรดกโลก ทุ่งใหญ่นเรศวร-ห้วยขาแข้ง โดยเชื่อมต่อจากลานสัก ไปยัง กรมอนุรักษ์สัตว์ป่าห้วยขาแข้ง ระยะทาง 34 กิโลเมตร เพราะในปัจจุบันการเชื่อมต่อสัญญาณผ่านดาวเทียมซึ่งได้ speed ที่ช้ามาก และต้องการติดตั้งกล้อง IP Camera ที่จุดชมสัตว์ป่า เพื่อส่งข้อมูลภาพวีดีโอไปยังส่วนกลาง และดูผ่าน Internet ได้ รวมถึงหน่วยงานแถวๆนั้นสามารถเชื่อมต่อ Internet ได้ด้วย ตรวจสอบพิกัดใน air link ทางร้านเลยออกแบบและแนะนำอุปกรณ์ Rocket M5 + Rocket Dish เพราะอุปกรณ์ 2 ตัวนี้ มีการติดตั้งใช้ส่งสัญญาณกันที่ระยะ 45 กิโลเมตรกันมาแล้ว Speed ก็สูงต่อ Internet ต่อกล้อง IP Camera สบายๆ

ติดตั้งที่จุดแรกตั้งขึ้นบนเสาวิทยุสูง 30 กว่าเมตร ส่วนปลายทางติดตั้งที่เชิงหน้าผา ซึ่งเป็นจุดที่ไม่มีสิ่งกีดขวาง และลมไม่แรงมากนั้น แต่โจทย์ที่สำคัญอีกคือไม่มีไฟฟ้าต้องใช้แผงโซล่าเซลล์เพื่อชาต์จไฟเข้าแบตเตอรี่ และต้องโมฯอุปกรณ์สาย lan ที่ต่อเข้ากับอุปกรณ์ Rocket M5 ให้ต่อกับแบตเตอรี่ขนาด 12VDC โดยตรง โดยไม่ใช้อุปกรณ์ POE (จริงๆแล้วก็ทำ POE Hand Made ต่างหากขึ้นมา) ไม่ต้องใช้ Inverter แปลงไปแปลงมา ถ้าต้องการรายละเอียดเดี๋ยวผมเอาลง webboard ไว้ให้นะครับ


ระยะ 34 กิโลเมตร ทางพี่ปรีชาเขาทำ site survey อย่างละเอียดแล้ว ไม่มีสิ่งกีดขวางครับ (Line Of Sigth)








เสาต้นทางครับ




ปลายทาง




ติดตั้งแผงโซล่าเซลล์ จุดส่งสัญญาณต้นทางอยู่ประมาณลูกศรสีแดงครับ




ใช้ Rocket M5 + Sector 5G อีกชุดเพื่อกระจายสัญญาณไปที่จุดต่างๆรวมถึงศูนย์อนุรักษ์สัตว์ป่าห้วยขาแข้งด้วยครับ




ฝั่งรับจากอุปกรณ์ Rocket M5 + Sector ใช้ NanoBridge M5 รับครับ

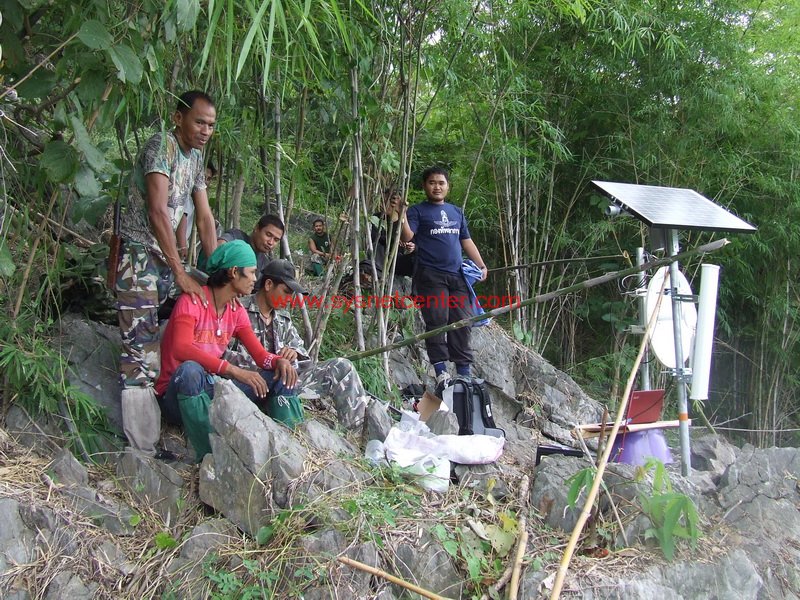

ทีมงานของพี่ปรีชาครับ




speed ได้ถึง 81Mbps ค่า Signal Strength ได้ -64dB





เฟส 2 พี่เขาจะไปติดกล้อง IP Camera ตามหอส่องสัตว์ที่จุดต่างๆครับ เดี๋ยวถ้ามีเสือโคร่งเข้ามาโชว์ตัวในกล้องทางพี่เขาจะส่งมาให้ดูกันครับ ส่วนประเภท supernatural ไม่ต้องนะครับพี่



ทางร้าน Sysnet Center ขอขอบคุณพี่ปรีชามา ณ.โอกาสนี้ด้วยนะครับ  :)

+++++++++++++++++++++++++++++++++++++++++++++++

๊Update 30/05/2014

เพิ่มเติมล่าสุดครับ ใช้มาหลายปีอุปกรณ์เสีย เลยเปลี่ยนตัวใหม่ครับ แรงกว่าเดิมอีก 130Mbps  ;D ;D ;D





#1 - วันที่ 26 สิงหาคม 2011, 01:24:07

ใช้งบซักเท่าไหรครับเนี่ย......   ;D ;D
#2 - วันที่ 28 มกราคม 2012, 12:09:44

ต๊อป

อย่างกะไปเที่ยว 55+
#3 - วันที่ 8 กุมภาพันธ์ 2012, 12:23:23


 ;D ;D
#4 - วันที่ 8 กุมภาพันธ์ 2012, 12:58:15

ต๊อป

โซล่าเซลล์ กลางคืนมันจะไวไหมครับ  (อยู่นานไหม)

เพราะใช้ตั้งสองเสาแนะ
#5 - วันที่ 9 กุมภาพันธ์ 2012, 00:12:33

pheecyber

สุดยอดเลยพี่่ ถ้ายังไงอยากได้รายละเอียดการทำให้ใช้ไฟจาก sola  ขอด้วยละกันครับ

พวกพี่ๆๆคือแรงบันดาลใจจิงๆ
#6 - วันที่ 21 มีนาคม 2012, 13:14:16

มีคำถามอะคับ แบบว่าสงสัยมากๆ คือ ถ้าฝนตกมันใช้งานได้ไหมครับ น้ำน่าจะไหลลงหน้าผา นะครับ แล้วอุปกรณ์จะไม่เสียหรือครับ แล้ววันไหนถ้าไม่มีแดด เครื่องจะทำงานไหมครับ
#7 - วันที่ 16 สิงหาคม 2012, 05:00:36



ขอโทษทีครับ ลืมตอบ ;D ;D


เรื่องน้ำ น่าจะไม่มีน้ำหลากมาหลายปีเลยละครับ พี่ปรีชาเขาอยู่พื้นที่นี้มานาน เขาเป็นคนเลือกจุดครับ


ตอนนี้เพิ่ม battery ไปอีกตัวครับ ต่ออนุกรมกัน เพราะหน้าฝน มีปัญหาครับ แสงไม่พอ output power ที่ต่อเข้า rocket + sector ก็ปรับลงแค่พอเชื่อมต่อได้


และมีอีกที่กำลังขึ้นครับ กล้อง ip เขาเทพ zoom ได้ไกลมาก แต่ไม่ได้จับนายพรานครับ เอาไว้ส่องเสือ ที่หอดูสัตว์ป่าครับ
#8 - วันที่ 17 สิงหาคม 2012, 05:58:44

สวัสดีครับพี่ยอด

ผมเคนนะครับ ซื้อทั้ง ubiquiti ทั้ง mikrotik จากพี่เยอะมาก


เมื่อก่อนก็ไม่เชื่อเหมือนกันครับ



แต่พอคุยกะพี่ที่ร้าน แล้วเอาไปติดตั้ง พี่นี้สุดยอดสมชื่อเลยครับ อธิบายละเอียดยิบ :o
#9 - วันที่ 17 สิงหาคม 2012, 07:33:53

ขอบคุณมากครับ  ;D ;D
#10 - วันที่ 17 สิงหาคม 2012, 09:16:16

ใช้เทคโนโลยีได้เกิดประโยชน์จริง ๆ  ;D
#11 - วันที่ 18 สิงหาคม 2012, 14:42:42

เทพ มากๆ ครับ สุดยอดจริงๆครับ เทคโนโลยีสมัยนี้ ได้ความรู้อีกเยอะเลย ขอบคุณมากครับ คุณยอด
#12 - วันที่ 19 สิงหาคม 2012, 09:36:39



ขอโทษทีครับ ลืมตอบ ;D ;D


เรื่องน้ำ น่าจะไม่มีน้ำหลากมาหลายปีเลยละครับ พี่ปรีชาเขาอยู่พื้นที่นี้มานาน เขาเป็นคนเลือกจุดครับ


ตอนนี้เพิ่ม battery ไปอีกตัวครับ ต่ออนุกรมกัน เพราะหน้าฝน มีปัญหาครับ แสงไม่พอ output power ที่ต่อเข้า rocket + sector ก็ปรับลงแค่พอเชื่อมต่อได้


และมีอีกที่กำลังขึ้นครับ กล้อง ip เขาเทพ zoom ได้ไกลมาก แต่ไม่ได้จับนายพรานครับ เอาไว้ส่องเสือ ที่หอดูสัตว์ป่าครับ
[/quote]

หอดูสัตว์ป่านี่ ให้เฉพาะเจ้าหน้าที่ดูเฉย ๆ หรือเปิดให้เที่ยวด้วยครับ อยากไปส่องบ้างจัง อยากเห็นว่าคุณภาพกล้องเขาขนาดไหนครับ แจ่ม ๆ มั๊ย เผื่ออยากได้เอามาติดจับรถฝ่าไฟแดงบ้างครับ แหะ ๆ ๆ ๆ
#13 - วันที่ 21 สิงหาคม 2012, 13:02:13

หลายคนที่อ้าง โน่นนั่นนี่มากมาย ตกม้ามาเยอะแล้วครับ hardware เหมือนกัน ทำที่เดียวกัน แต่ output ไม่เหมือนกัน อย่างนี้เป็นที่อะไร ผู้มากประสปการณ์ คงมีคำตอบในใจ
ที่พี่เค้าแชร์มา แค่นี้ก็น้ำใจแล้วล่ะครับ ผมได้แรงบันดาลใจก็จากที่นี่ ถามมากแต่ซื้อน้อย อิอิ  ;D ;D ;D...
#14 - วันที่ 21 สิงหาคม 2012, 13:41:57

ซื้อมาก ซื้อน้อย ไม่เกี่ยวเลยครับ เราวงการเดียวกัน ควรจะทำความรู้จักกันไว้ครับ เทคโนโลยีอันนี้มันใหม่สำหรับบ้านเรา หาข้อมูลก็ยาก ใครมีอะไร ทำอะไรก็มาแชร์กันครับ ตลาดงานแบบนี้บ้านเราจะได้โต คนเขาจะได้รู้ว่ามันมีแบบนี้อยู่ เพราะนี้คนทั่วไปเขายังไม่รู้กัน นำเสนอไปก็หาว่าโม้


และถ้ายิ่งต่อไป AEC ขึ้นด้วยแล้ว ต่อไป เรารับงานแถวประเทศเพื่อนบ้านสบายๆครับ ทางนั้นเขายังขาดคนดูเรื่องนี้อีกมากเลยครับ  ;D ;D
#15 - วันที่ 21 สิงหาคม 2012, 15:40:00

ที่จริงก็อยากซื้อเยอะๆ ครับ แต่งบน้อย เลยเอาเท่าที่ได้  ;D ;D ;D

จริงครับพี่ที่ ข้อมูลด้านนี้มันหายาก ปัญหาเดียวกัน แก้ไม่เหมือนกันก็มี ป่วยการจะดิสกัน เสียเวลา สู้เอาเวลามาช่วยกันแก้ปัญหาดีกว่า

หลายต่อหลายครั้ง ผมก็ได้ที่นี่แหละ ชี้ทางสว่างให้

ขอบคุณครับ
#16 - วันที่ 22 สิงหาคม 2012, 07:37:31

ขอบคุณครับ
#17 - วันที่ 23 สิงหาคม 2012, 10:25:21

ในฐานะผู้ดูแลระบบ และที่ปรึกษาด้านไอที
ผมว่าทำได้จริงนะครับ เพราะเสาต้นทางเขาสูงถึง 30 เมตรซึ่งแน่นอนว่ามันสูงกว่าต้นไม้และไร้สิ่งงกีดขวางและรบกวนสัญญาณแน่นอน ส่วนคำถามที่ว่าจานรับอยู่กับพื้น สูงน้อยกว่าต้นไม้ อย่าลืมซิครับว่าเขาก็บอกอยู่ ว่านั่นมันบนหน้าผาซึ่งแน่นอนมันสูงเอาการเลยทีเดียว ซึ่งการติดตั้งในลักษณะนี้ก็เหมือนกับการส่งสัญญาณไมโครเวฟนั่นแหละครับ เพราะฉะนั้นจึงไมไม่แปลกที่สามารถส่งได้ใกล เพราะ
1.ไม่มีคลื่นอะไรไปรบกวนเหมือนในเมือง
2.ไร้สิ่งกีดขวาง


ป.ล.ผมไม่มีส่วนได้เสียกับทาง sysnetcenter นะครับพอดีผ่านๆ มาเลยช่วยคลายข้อสงสัย
#18 - วันที่ 7 กันยายน 2012, 08:50:13


ขอบคุณมากๆเลยครับ  ;D

ถ้าเป็น LOS จริงๆ ทาง webboard ubnt มีคนเอารูป 50Km ยิงข้ามเกาะมาโชว์ด้วยครับ แต่ถ้าเป็นบนพื้นดิน ผมว่ายากครับที่ระยะทางขนาดนี้พื้นที่จะราบเรียบ ไม่มีเนินสูงหรืออะไรมาบังเลย
#19 - วันที่ 7 กันยายน 2012, 12:30:56

#20 - วันที่ 7 กันยายน 2012, 15:11:20
