ป้องกัน Malware และ Ransomware เข้าถึง NAS / Server ด้วย Cybrey Firewall

LAB1 เมื่อทุกเครื่องอยู่ VLAN เดียวกัน

NAS เป็นอุปกรณ์ Network ที่สำคัญในองค์กรใช้สำหรับเก็บ FIle สำคัญ เช่น เอกสารงานบัญชี ,File งานภายในบริษัท, File Backup , รูปภาพต่างๆ การออกแบบที่ทางร้านพบประจำคือ NAS ถูกวางไว้ในวง Network เดียวกับเครื่องผู้ใช้ทั้งหมด เช่น เครื่องพนักงาน Notebook Wi-Fi หรือ เครื่อง Guest ที่เข้ามาใช้งาน Internet ขององค์กร

เมื่อทุกเครื่องอยู่ใน VLAN เดียวกัน เครื่องที่ติด Malware จะมองเห็น NAS ได้ง่ายมาก โดยเฉพาะ NAS ที่เปิดใช้งาน SMB File Sharing, DSM Web Management หรือ Service อื่นที่เกี่ยวข้องกับการจัดการ File

บทความนี้เป็น LAB แรกของชุดทดสอบการป้องกัน Malware และ Ransomware เข้าถึง NAS โดย LAB นี้จะแสดงภาพก่อนการป้องกัน เพื่อให้เห็นว่าการวาง NAS รวมกับเครื่องผู้ใช้ใน VLAN เดียวกันมีความเสี่ยงอย่างไร

อุปกรณ์ที่ใช้ใน LAB

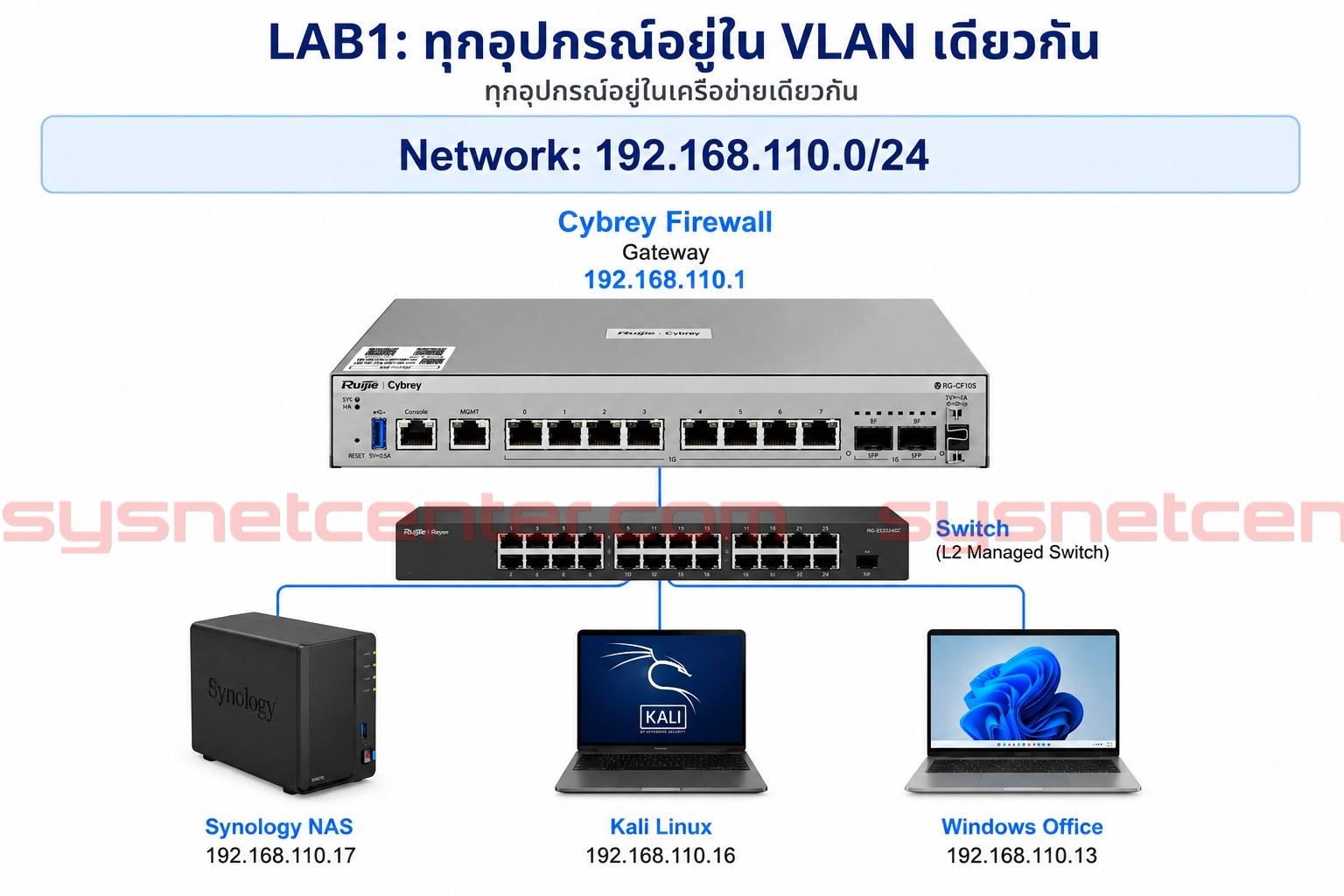

ใน LAB1 ทุกเครื่องอยู่ใน Subnet เดียวกันคือ 192.168.110.0/24

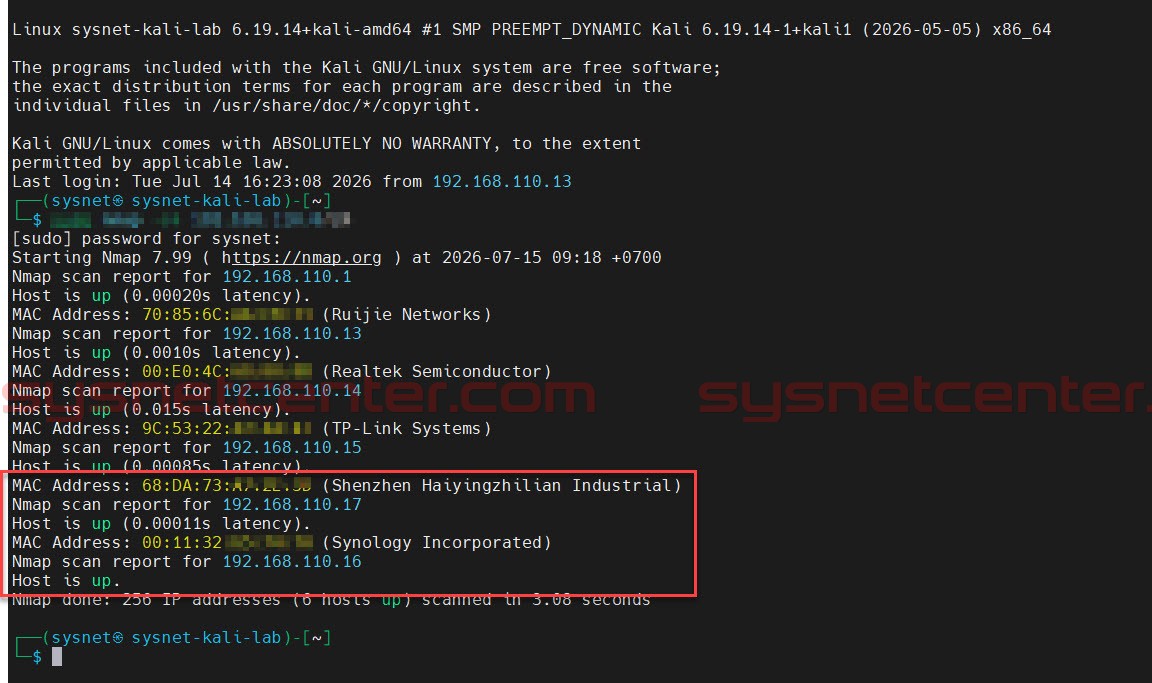

ขั้นตอนที่ 1: เครื่องใน LAN สามารถค้นหาอุปกรณ์อื่นได้อย่างไร

เมื่อเครื่องที่ติด Malware อยู่ใน VLAN เดียวกันกับ NAS สิ่งแรกที่เกิดขึ้นได้คือการสำรวจว่าในวง LAN มีอุปกรณ์อะไร Online อยู่บ้าง ใน LAB นี้เราใช้เครื่อง Kali จำลองการสำรวจระบบภายใน LAN

หลักการที่ใช้ค้นหาอุปกรณ์ในวงเดียวกันคือ ARP Discovery เครื่อง Kali จะถามไปในวง LAN ว่า IP ใดมีใครใช้งานอยู่ เครื่องที่ใช้ IP นั้นจริงจะตอบกลับมาพร้อม MAC Address ของตัวเอง

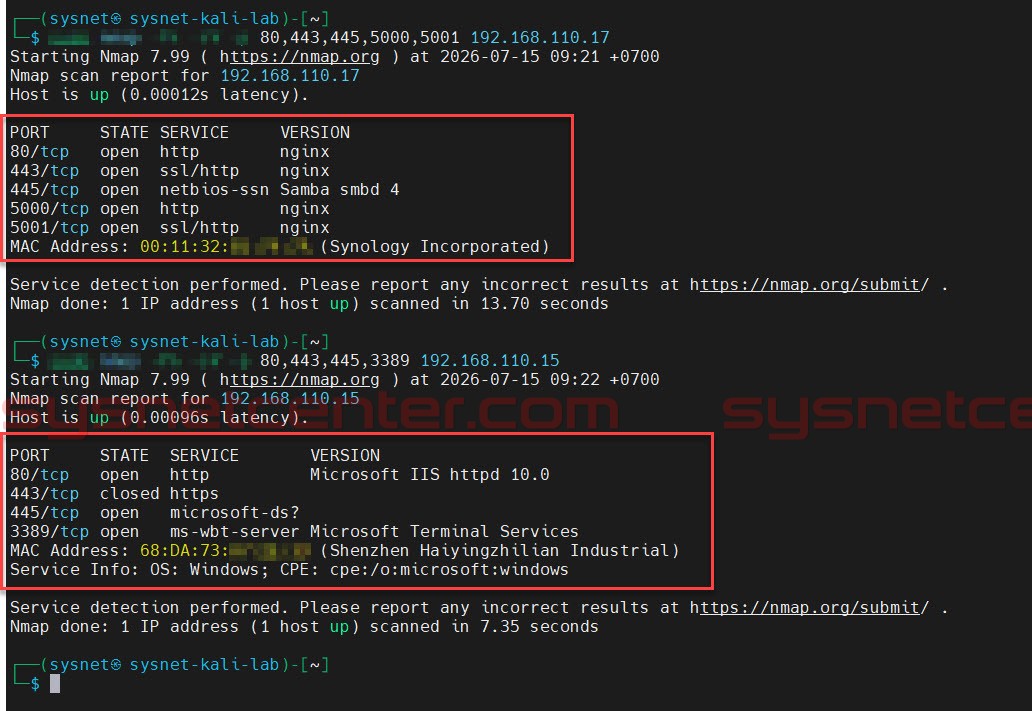

ขั้นตอนที่ 2: เมื่อพบ NAS แล้วทำการหา Service ที่เปิดอยู่

หลังจากพบ IP ของเครื่องที่อยู่ในวง Network , NMAP มันก็เอา OUI ของ Mac-Address ที่ระบุบริษัทผู้ผลิตอุปกรณ์มาแสดงให้เห็นด้วย เครื่องทดสอบก็รู้แล้ว เครื่องไหนมันน่าจะเป็นอะไร จากนั้นก็ตรวจสอบต่อได้ว่า NAS เปิด Service อะไรอยู่บ้าง Service เหล่านี้ช่วยบอกได้ว่าเครื่องนั้นมีหน้าที่อะไรในระบบ

เมื่อพบว่า NAS เปิด SMB และ DSM Management เครื่องที่ติด Malware จะเริ่มรู้ว่าเครื่องนี้มีโอกาสเป็น NAS หรือ File Server ซึ่งเป็นเป้าหมายสำคัญของ Ransomware

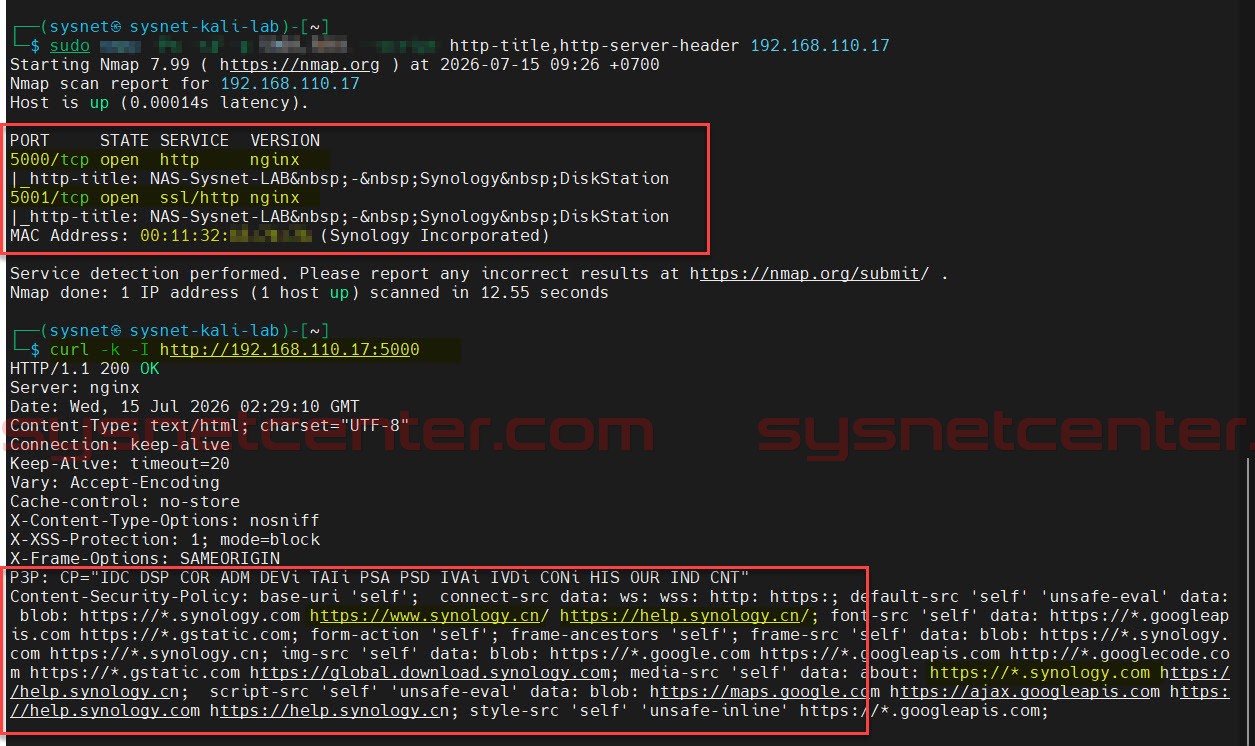

ขั้นตอนที่ 3: เครื่องใน LAN เปิดหน้า DSM ของ NAS ได้โดยตรง

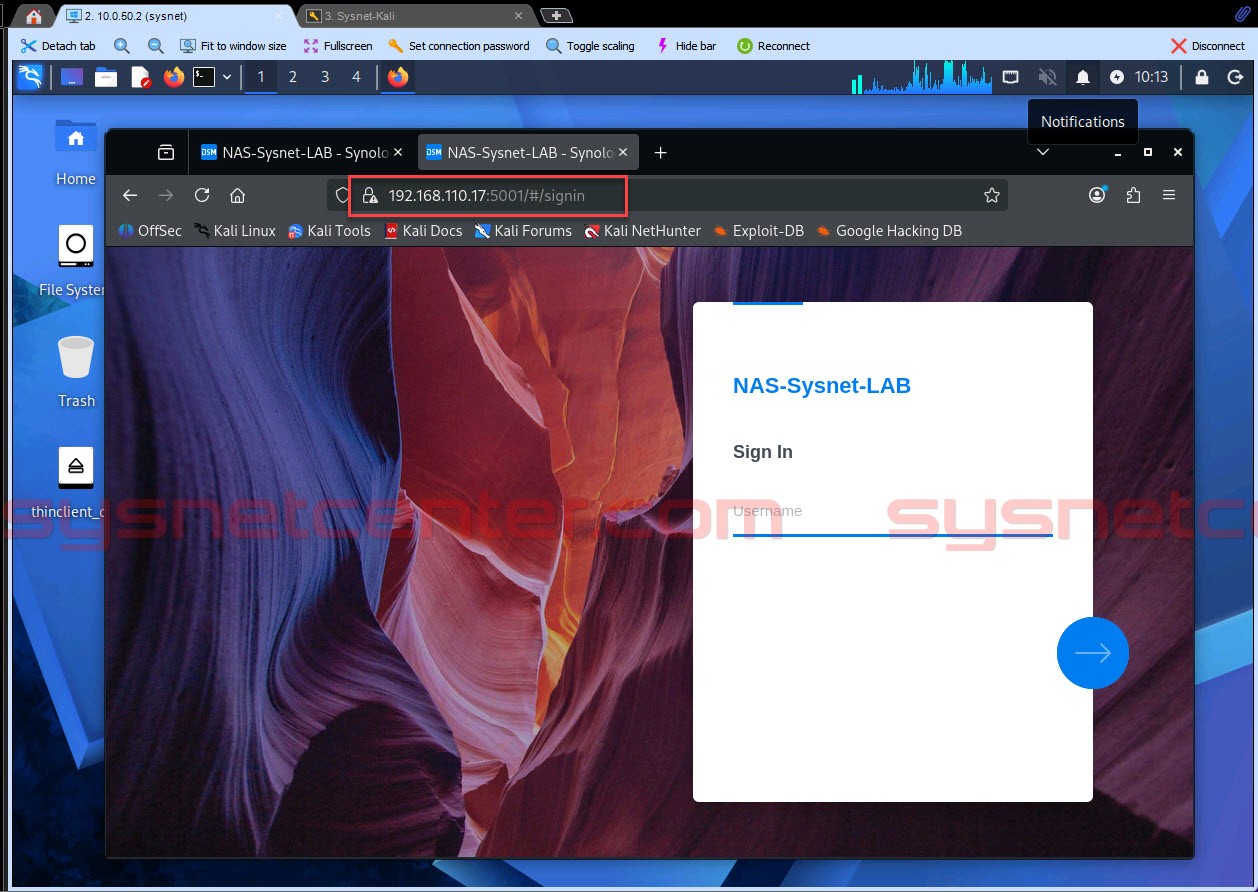

เมื่อ NAS เปิดหน้า DSM Management อยู่ เครื่องใน VLAN เดียวกันสามารถเปิดหน้า Login ของ NAS ได้โดยตรง ใน LAB นี้ Kali สามารถเปิดหน้า DSM ของ Synology NAS ได้จากวง LAN เดียวกัน

หรือตรวจสอบหน้า Login ผ่าน CLI ก็จะเห็นว่าเป็นอุปกรณ์อะไร ยี่ห้ออะไร

หน้า Management ของ NAS ควรถูกจำกัดให้เข้าถึงได้เฉพาะเครื่อง Admin หรือ Management VLAN การเปิดให้ทุกเครื่องใน LAN เข้าได้ทำให้พื้นที่เสี่ยงกว้างขึ้นโดยไม่จำเป็น

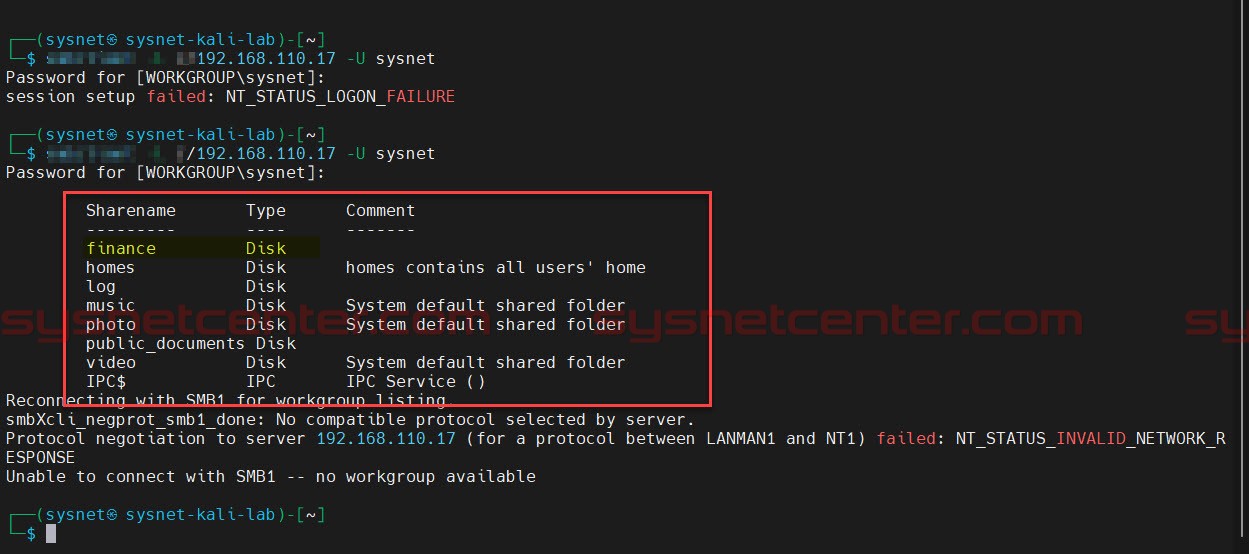

ขั้นตอนที่ 4: ทดสอบดูรายชื่อ Shared Folder บน NAS

เป้าหมายของ Ransomware คือ SMB File Sharing เพราะ NAS มักถูกใช้งานผ่าน Map Drive หรือ Shared Folder ใน LAB นี้ ถ้า Attacker มี Credential ที่ถูกต้อง ซึ่งเราไม่รู้หรอกว่าเขาไปหาจากไหน เครื่องทดสอบก็สามารถเห็นรายชื่อและเข้าถึง Share File/Folder และ File ได้

เมื่อเครื่องใน VLAN เดียวกันมี Credential ที่ถูกต้อง เครื่องนั้นสามารถเห็นโครงสร้าง Share-Folder บน NAS ได้

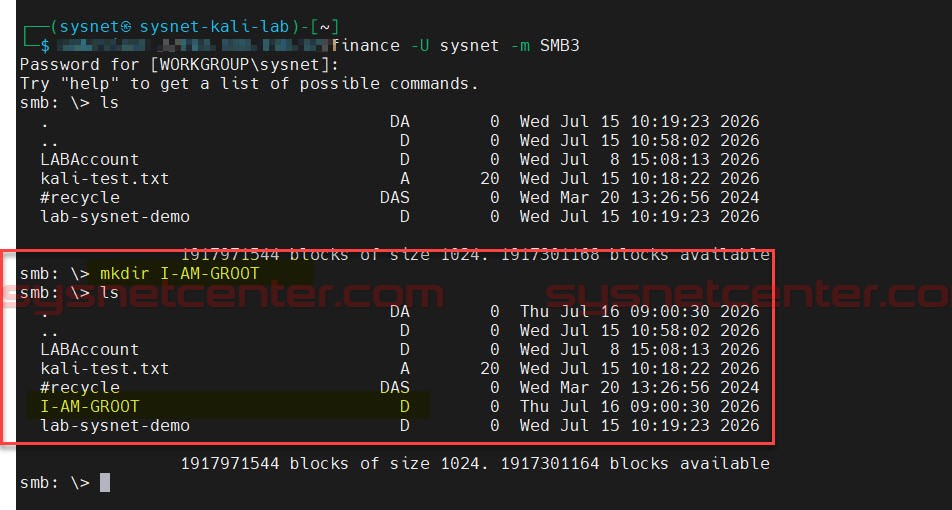

ขั้นตอนที่ 5: เมื่อมี Credential ที่ถูกต้อง เครื่องทดสอบสามารถจัดการ File Share ได้

หลังจากเห็นรายชื่อ Shared Folder แล้ว เครื่องทดสอบสามารถเข้า Share Folder ที่มีสิทธิ์ได้ สามารถ Read / Write File ตามสิทธิ์ที่มีได้

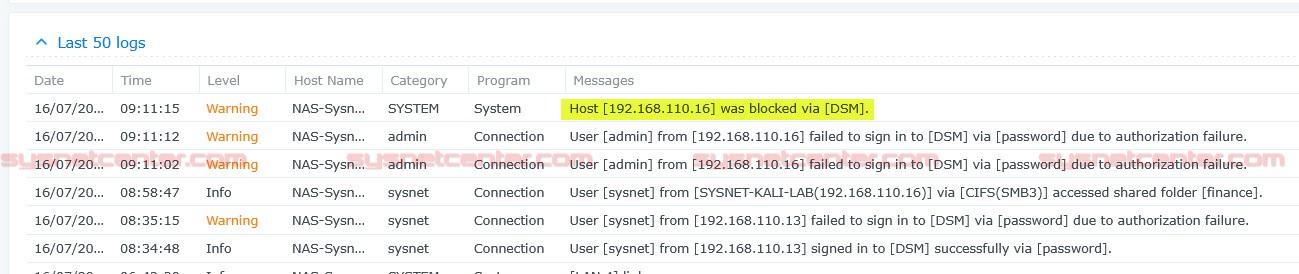

ขั้นตอนที่ 6: การ Login ผิดควรถูกบันทึกเป็น Log บน NAS

ผมลองทดลอง Login ผิดจน NAS มัน Block IP จากนั้นตรวจสอบ Log ใน NAS ต้องมีเหตุการณ์ Login Failed

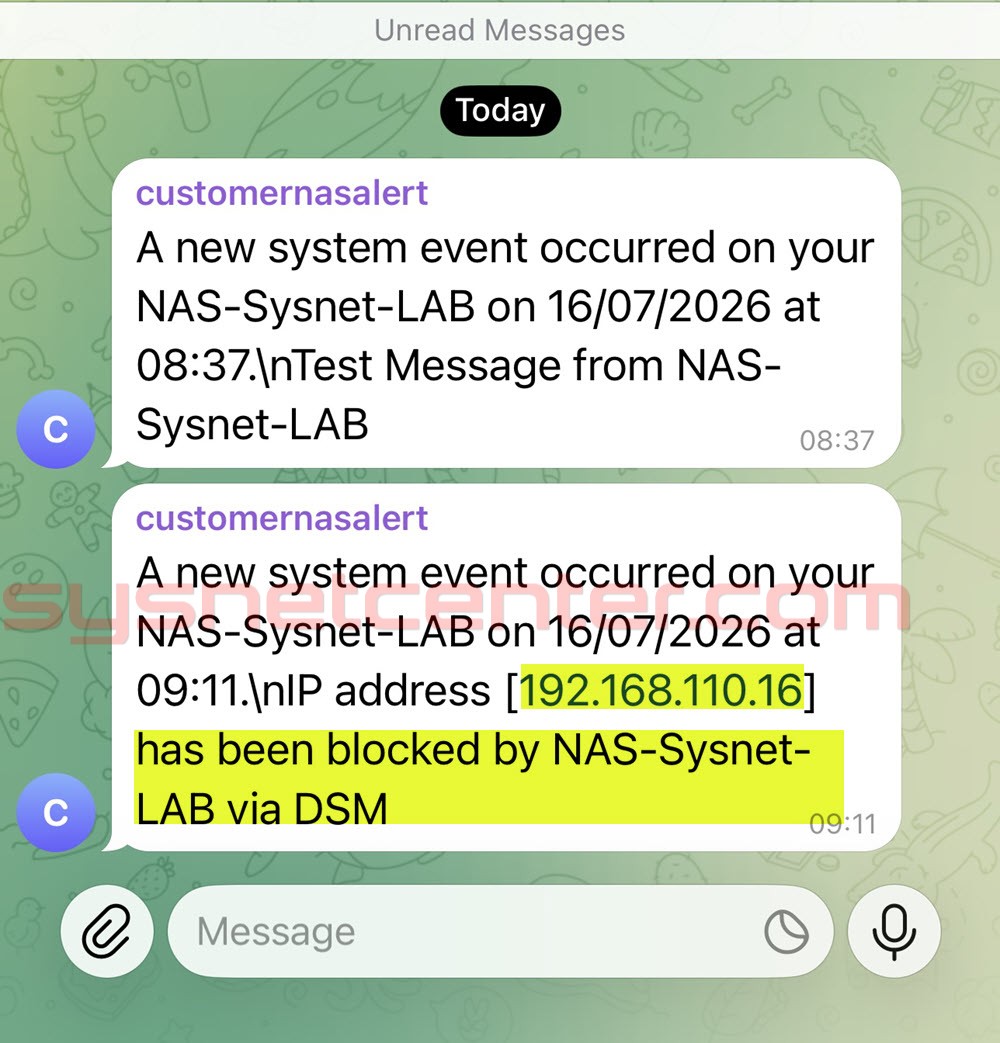

โดยปกติทางร้านจะสอบถามกับทางลูกค้าที่ซื้อ NAS ต้องการให้มี Push Message ส่งเข้า Telegram เพื่อแจ้งเตือน Alert ต่างๆครับ

ขั้นตอนที่ 7: เมื่อ Login ด้วย Protocol HTTP และ HTTPS ต่างกันอย่างไรเมื่อดูผ่าน Wireshark

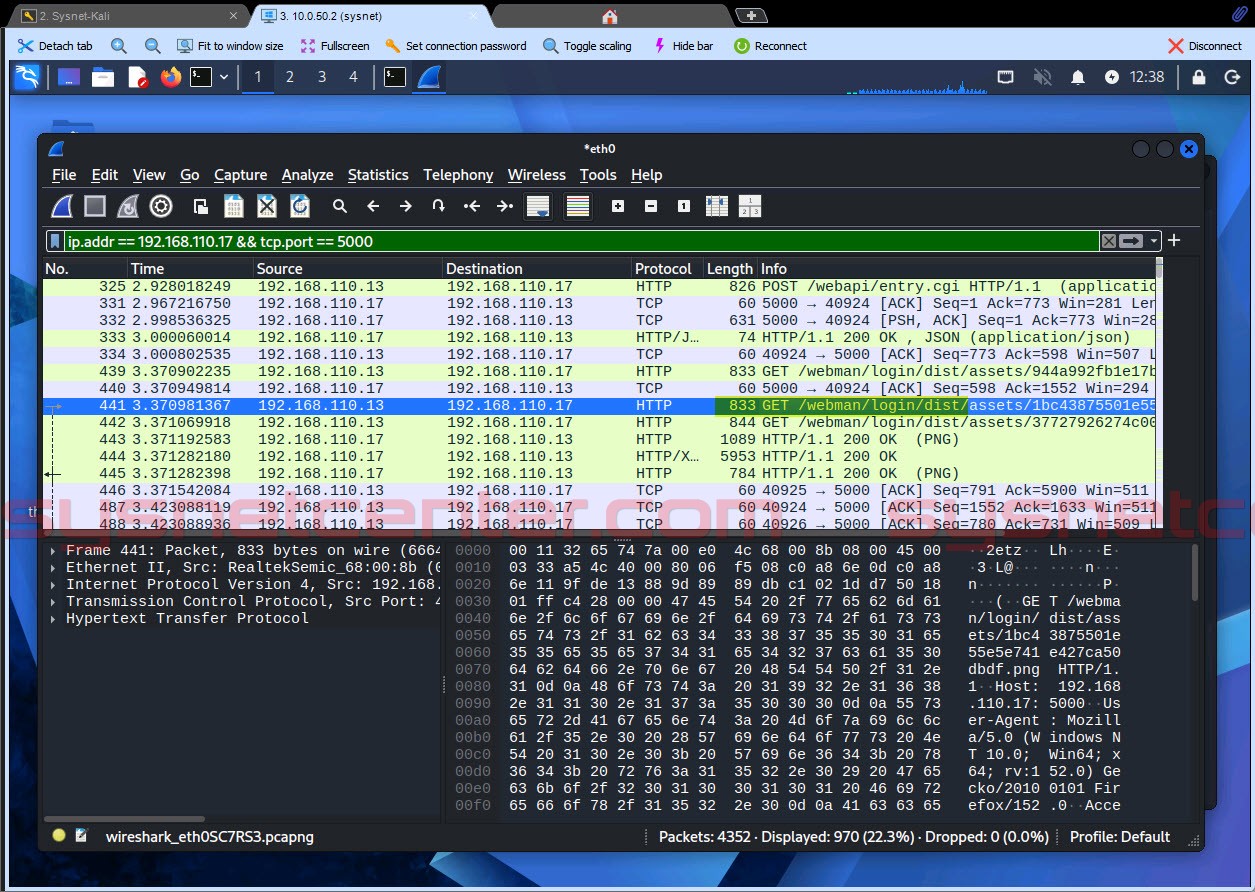

เมื่อเครื่อง Login เข้า NAS ผ่าน Protocol HTTP เช่น DSM Port 5000 ข้อมูลในระดับ Network ที่ใช้ Protocol นี้จะไม่มีการเข้ารหัส เมื่อใช้ Wireshark หรือพวก Sniffer จะสามารถเห็นรายละเอียดบางส่วนของการสื่อสารได้ เช่น URL, Header, Cookie, API Request หรือข้อมูลบางส่วนของ Session

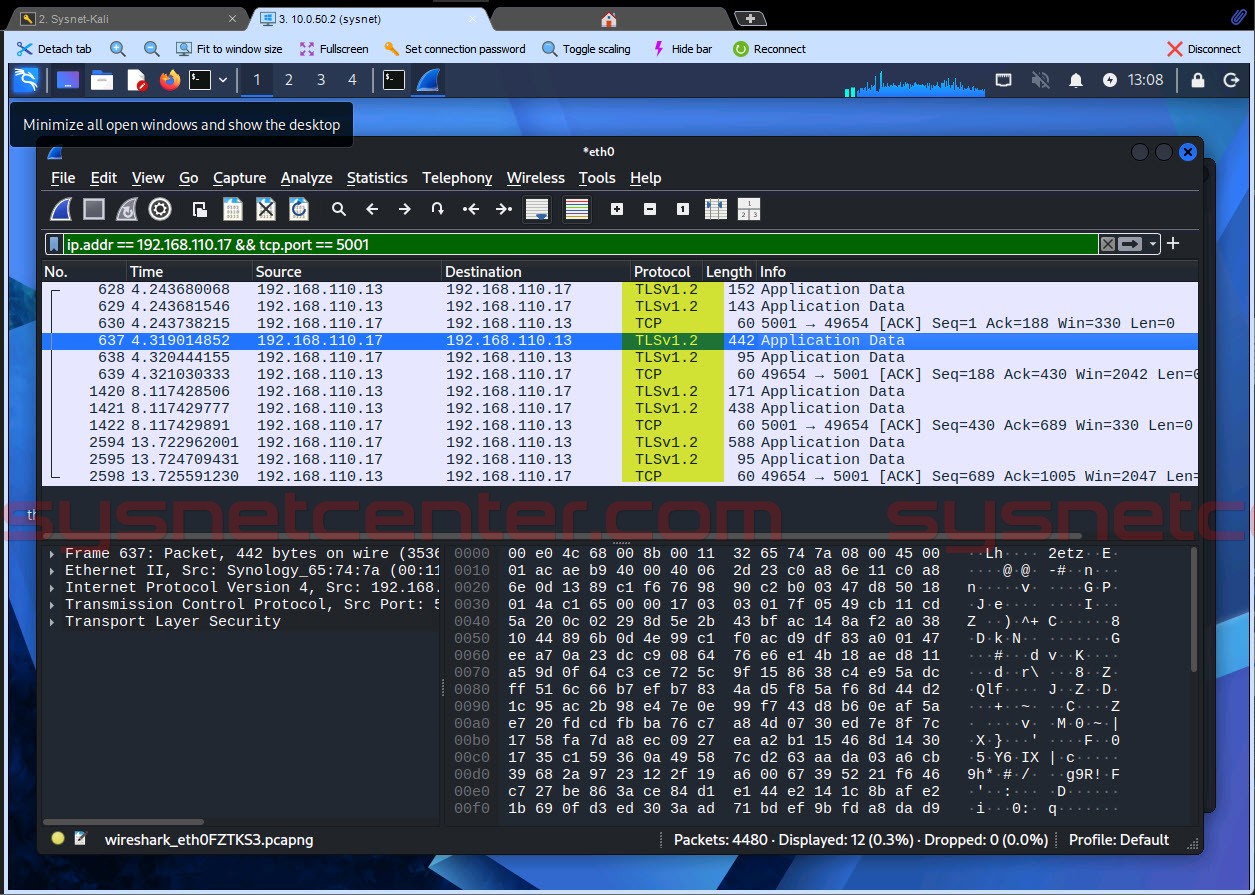

เมื่อเข้า NAS ผ่าน HTTPS เช่น DSM Port 5001 ข้อมูลภายในจะถูกเข้ารหัส Wireshark จะเห็นว่าเครื่องคุยกับ NAS ผ่าน TLS แต่ไม่สามารถอ่านรายละเอียด Payload ข้างในได้ง่าย ๆ

เพราะฉะนั้นหน้า Management ของ NAS ควรใช้ HTTPS และควรถูกจำกัดให้เข้าถึงจาก Management VLAN เท่านั้น การเปิด DSM ให้ทุกเครื่องใน LAN เข้าได้เพิ่มความเสี่ยงโดยไม่จำเป็น

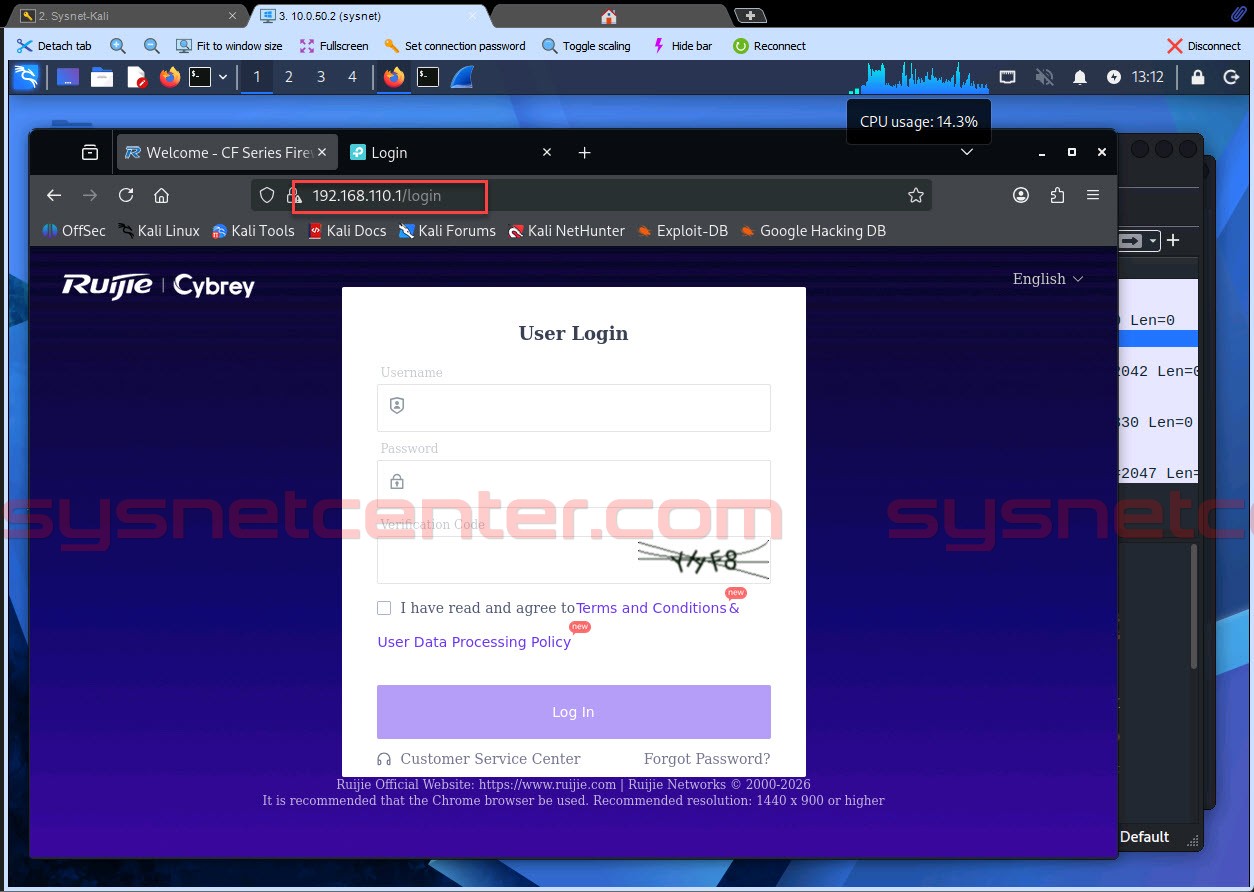

ขั้นตอนที่ 10: เครื่องใน LAN เข้าหน้า Management ของ Firewall / อุปกรณ์ Network Device อื่นๆ

นอกจาก NAS แล้ว หน้า Management ของอุปกรณ์ Network เช่น Firewall, Router, Switch, AP หรือ NVR ก็ไม่ควรเปิดให้ทุกเครื่องใน LAN เข้าถึงได้ ใน LAB นี้เครื่องทดสอบสามารถเปิดหน้า Login ของ Cybrey Firewall ผ่าน Gateway ได้

สรุปผล LAB1

จากตัวอย่างการทดสอบทั้งหมดที่กล่าวมา จะเห็นว่าเมื่อ Kali, Windows และ NAS อยู่ VLAN เดียวกัน เครื่องทดสอบสามารถค้นหา NAS, ตรวจสอบ Service, เปิดหน้า DSM, เห็น SMB Share และเขียนไฟล์ลง NAS ได้ หากมี Credential ที่ถูกต้อง

เนื่องจาก Traffic ที่เกิดขึ้นเป็นระดับ Layer 2 ระหว่าง Kali กับ NAS อยู่ใน VLAN เดียวกันจะวิ่งผ่าน Switch โดยตรง ไม่ได้วิ่งผ่าน Firewall Gateway ดังนั้น Firewall จะไม่สามารถควบคุมหรือเก็บ Log ได้ ถ้า NAS อยู่ VLAN เดียวกับเครื่องลูกข่าย

Kali → Network Switch → NAS

• LAB1 แสดงให้เห็นปัญหาพื้นฐานที่พบได้บ่อยในระบบ Network ขนาดเล็กและขนาดกลาง คือการวาง NAS /Server ไว้ใน VLAN เดียวกับเครื่องผู้ใช้ทั้งหมด เมื่อเครื่องหนึ่งในวง LAN ติด Malware เครื่องนั้นสามารถเริ่มสำรวจระบบได้ทันที โดยใช้ Host Discovery เพื่อหาอุปกรณ์ที่ Online อยู่ จากนั้นตรวจสอบ Service เพื่อระบุว่าเครื่องไหนเป็น NAS หรือ File Server
• ถ้า NAS เปิด SMB และ DSM Management ให้เข้าจากวง LAN เดียวกัน เครื่องที่ติด Malware สามารถลองเข้าถึง NAS ได้โดยตรง และถ้ามี Username/Password ที่ถูกต้อง ก็สามารถเห็น Share, อ่านไฟล์, เขียนไฟล์ หรือแก้ไขไฟล์บน NAS ได้ตามสิทธิ์ของ User นั้น
• การใช้ HTTPS ช่วยลดความเสี่ยงจากการดักอ่านข้อมูล (Sniffer) ระหว่างทาง แต่ถ้าทุกเครื่องยังเข้าถึงหน้า DSM ได้ ความเสี่ยงก็ยังมีอยู่ดี จำเป็นต้องแยก NAS ออกจากวงผู้ใช้งานทั่วไป และควบคุมด้วย Firewall Policy
• เครื่องผู้ใช้งานสามารถเข้าหน้า Config ของอุปกรณ์ Network ได้ ถ้าผู้ดูแลระบบไม่ได้เปลี่ยน Default Password จะทำให้ผู้ไม่หวังดีเข้าถึงอุปกรณ์ Network เหล่านั้นได้

LAB2: แยก VLAN และใช้ Cybrey Firewall ป้องกัน Malware/Ransomware เข้าถึง NAS/Server

จาก LAB1 เมื่อ NAS อยู่ในวง Network เดียวกับเครื่องผู้ใช้ เครื่องที่ติด Malware สามารถค้นหา NAS, ตรวจสอบ Service, เปิดหน้า DSM, เห็น Shared Folder และเขียนไฟล์ลง NAS ได้ หากมี Username และ Password ที่ถูกต้อง

ปัญหาของ LAB1 ที่ไม่สามารถป้องกันได้ ก็เพราะว่า Traffic ระหว่าง Client กับ NAS / Server  วิ่งผ่าน Network Switch ภายใน VLAN เดียวกัน ไม่ได้วิ่งผ่าน Firewall ทำให้ Firewall ไม่มีโอกาสควบคุมหรือเก็บ Log ของ Traffic ส่วนนั้น

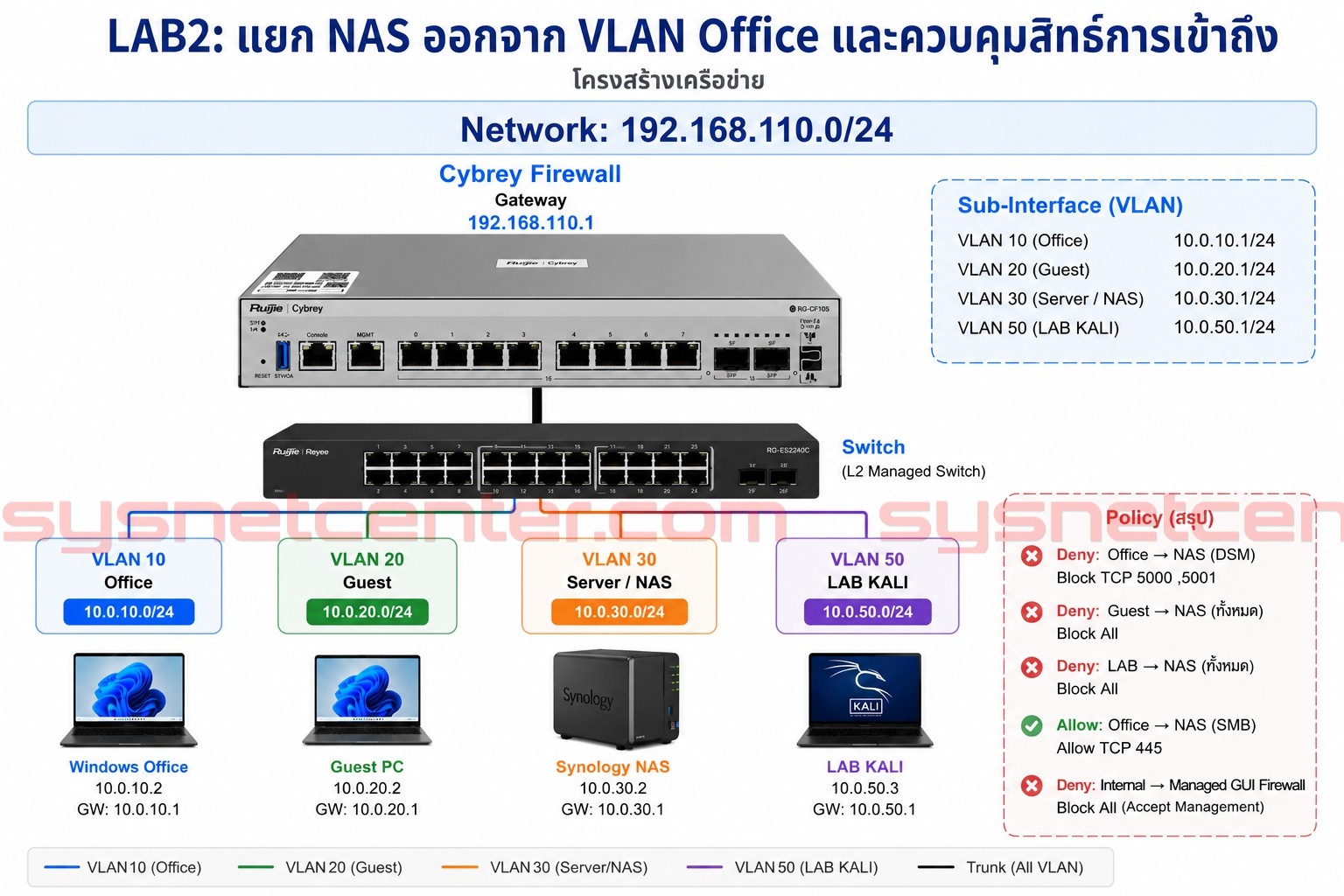

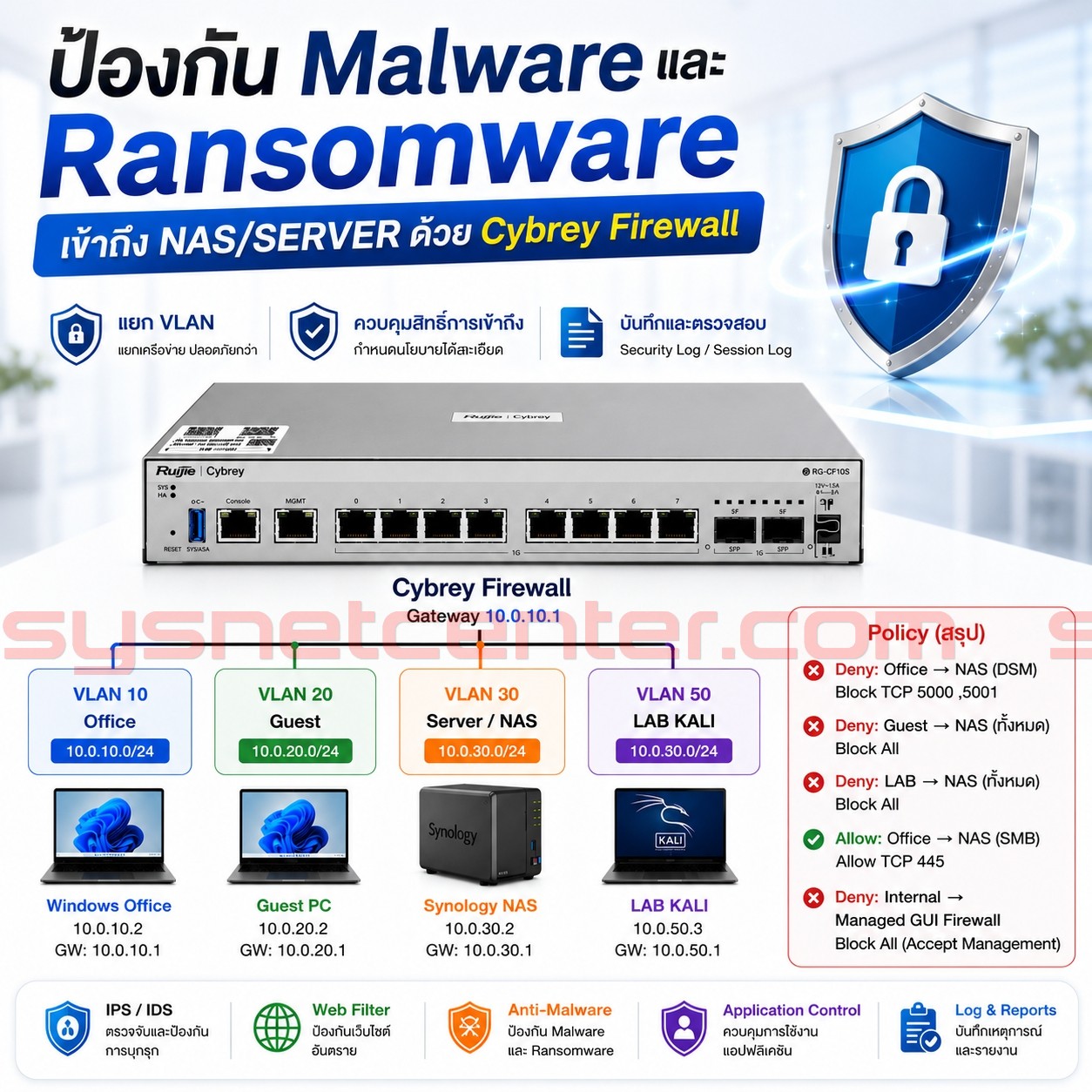

โครงสร้าง Network ใน LAB2

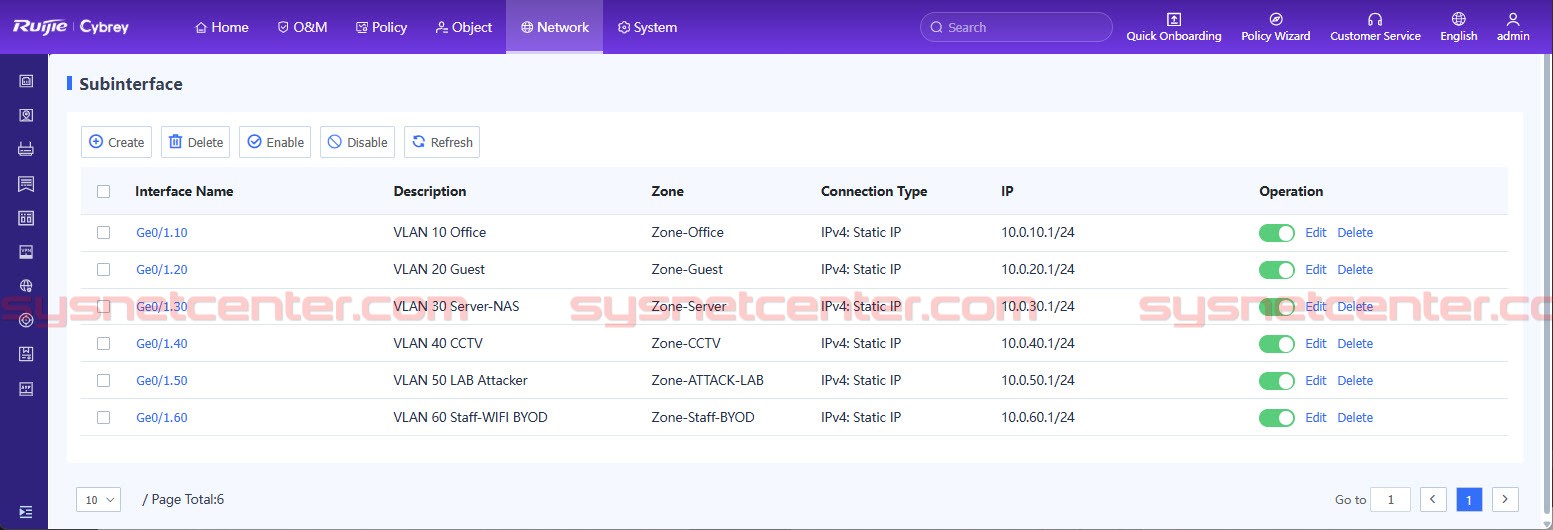

ใน LAB2 ผมจะเปลี่ยนจากการวางทุกเครื่องไว้ในวง Network เดียวกัน มาเป็นการแยก VLAN แบ่งตามหน้าที่ของอุปกรณ์ โดยให้ Cybrey Firewall เป็น Gateway ของแต่ละ VLAN และเป็นจุดกลางในการควบคุม Traffic ระหว่าง VLAN

ตัวอย่าง IP ที่ใช้ใน LAB นี้

แนวคิดการป้องกันใน LAB2

การป้องกันในการเข้าถึง NAS ใน LAB2 จะเริ่มจากการกำหนด Policy ซึ่งเป็นหัวใจหลักของ Firewall เลยครับ โดยแยก NAS /Server ออกจาก Client แล้วกำหนด Permission เข้าถึงอย่างชัดเจน

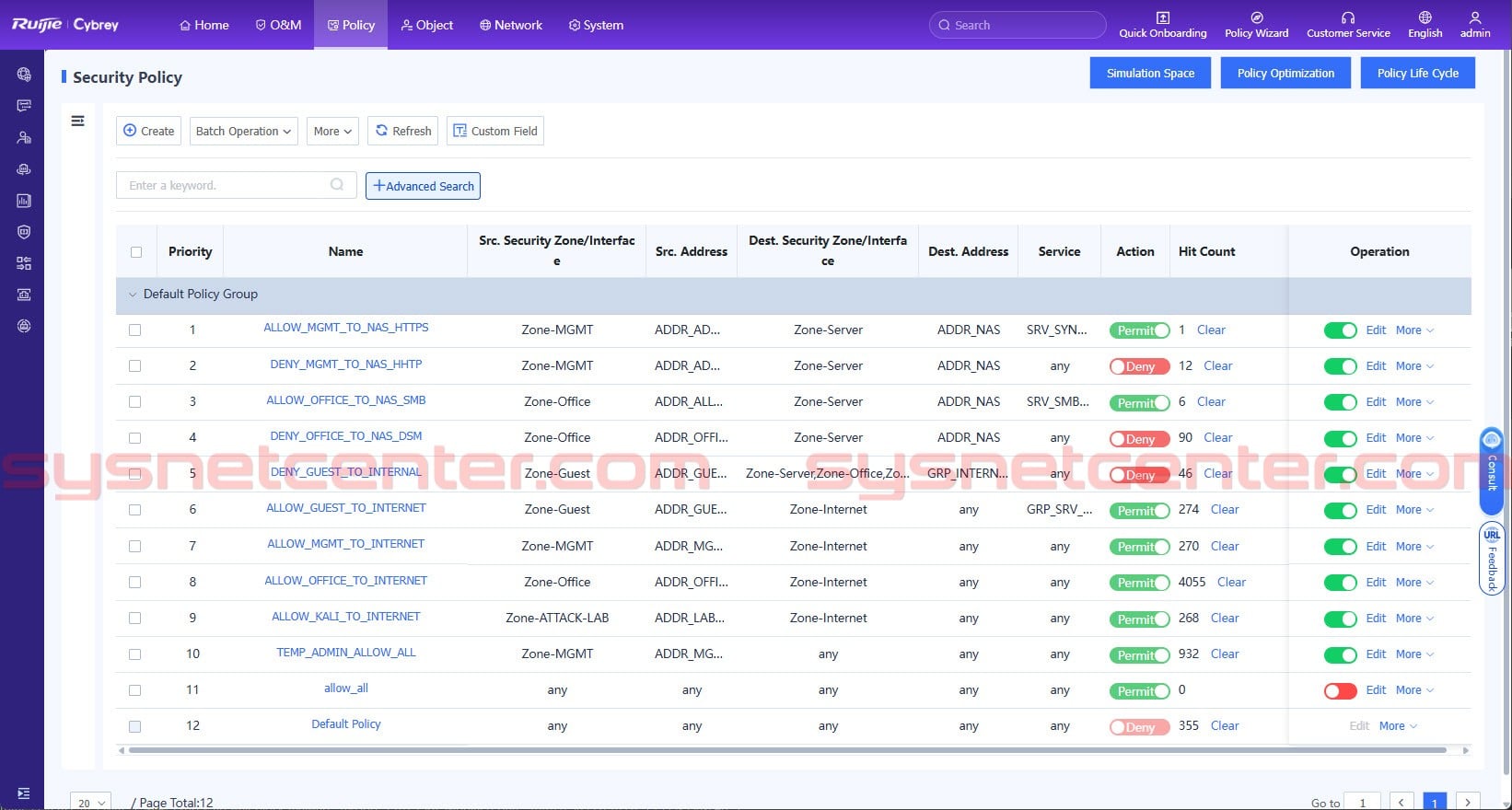

Policy ที่ใช้ใน LAB2

ใน LAB นี้ Policy ถูกออกแบบให้เห็นผลชัดเจนว่า Traffic ไหนควรผ่าน และ Traffic ไหนควรถูกบล็อกพร้อมมี Log

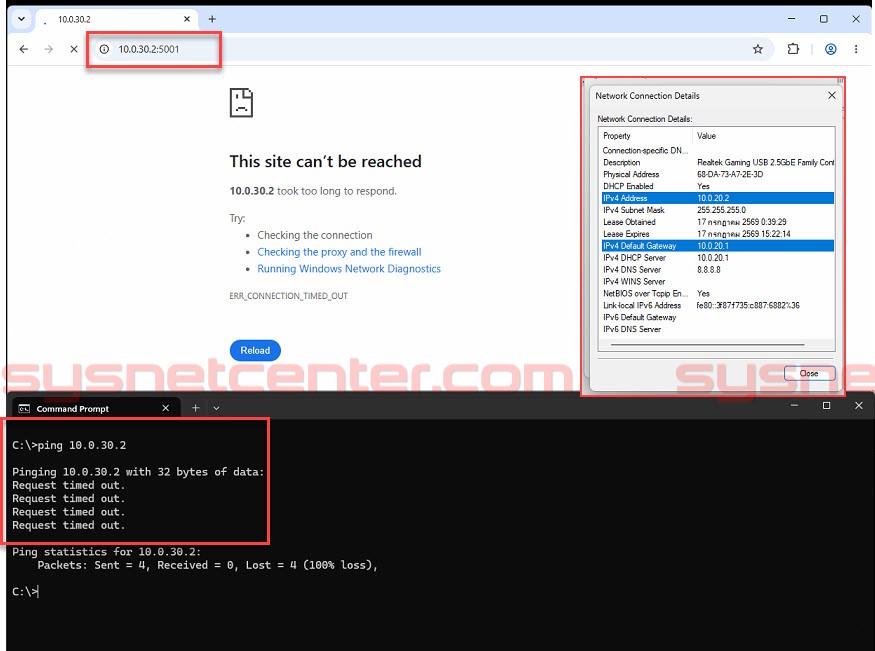

ทดสอบที่ 1: Guest เข้า NAS ไม่ได้

ใน LAB1 หากเครื่องอยู่ VLAN เดียวกันกับ NAS เครื่องนั้นสามารถค้นหาและลองเข้าถึง NAS ได้โดยตรง แต่ใน LAB2 เราแยก Guest ออกมาเป็น VLAN20 และกำหนด Policy ไม่ให้ Guest เข้า NAS

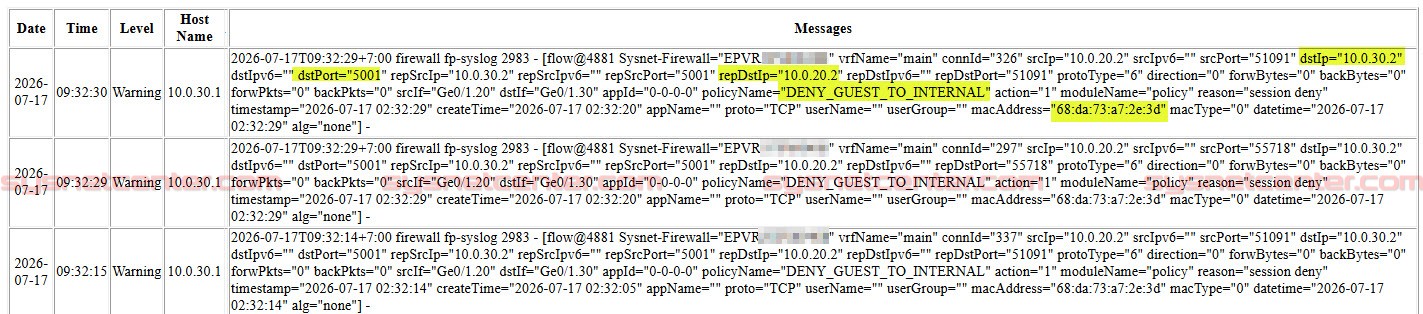

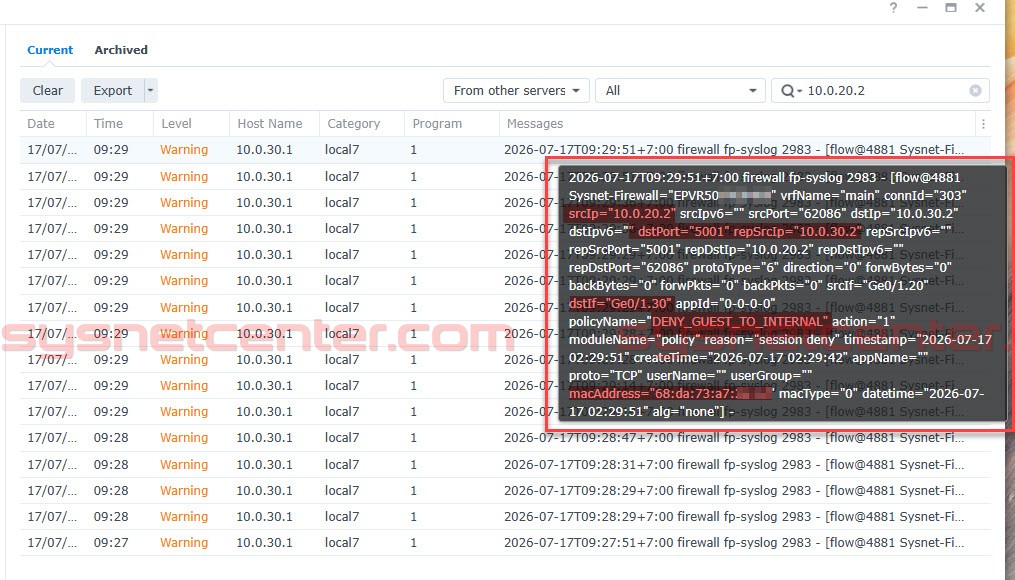

เมื่อลองเปิดหน้า NAS หรือพยายามเข้าถึง IP ของ NAS จากเครื่อง Guest ผลลัพธ์คือไม่สามารถเข้าได้ และ Cybrey Firewall มี Log แสดงว่า Traffic จาก Guest ถูกบล็อกตาม Policy

เนื่องจาก Cybrey Firewall รุ่นที่ทดสอบเป็นรุ่นเล็กไม่รองรับการใส่ Harddisk การเก็บ Log ในปริมาณมากๆเช่น Session Log, NAT Log etc จำเป็นที่จะต้องส่ง Log ไปยัง NAS ผ่าน Protocol Syslog ครับ

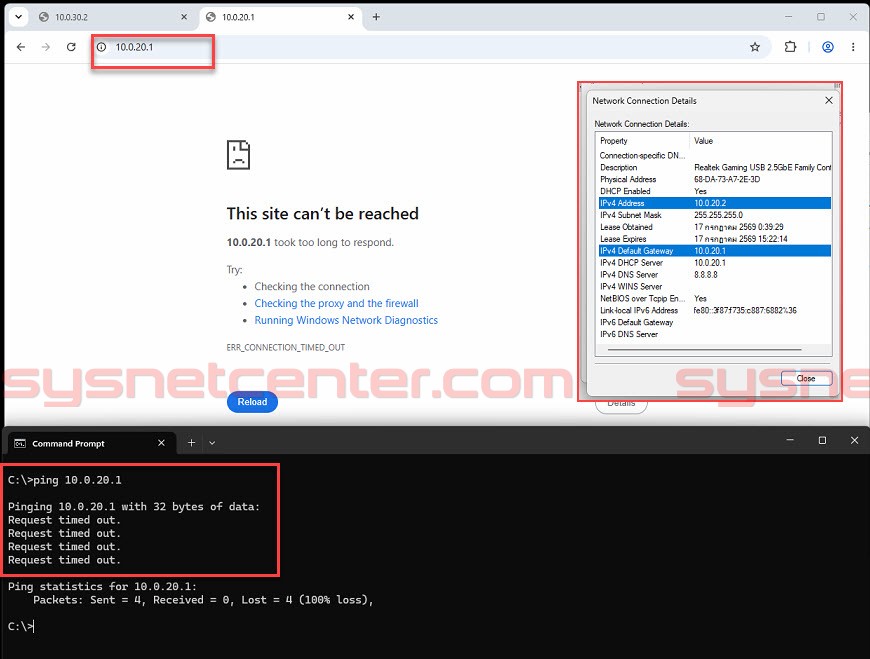

ทดสอบที่ 2: Block การเข้าถึงหน้า Managed ของ Firewall

หน้า Management ของ Firewall ไม่ควรเปิดให้ทุก VLAN เข้าถึงเว้นแต่ VLAN Management โดยเฉพาะ Guest VLAN หรือ Wi-Fi สำหรับผู้มาติดต่อ

ใน LAB นี้ ผมจำกัดการเข้าหน้า Management ของ Firewall ให้เฉพาะ Management VLAN เท่านั้น เมื่อใครก็ตามที่พยายามเข้า Gateway หรือหน้า GUI ของ Firewall จะไม่สามารถเข้าได้ และก็ Ping ไม่ได้ด้วยครับ

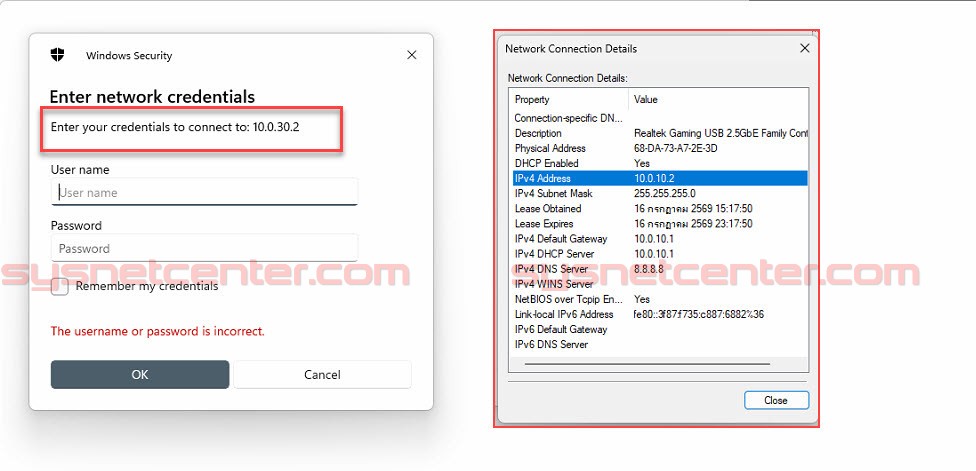

ทดสอบที่ 3: Office Map Drive เข้า NAS ได้เฉพาะ SMB

เครื่อง Office ยังจำเป็นต้องใช้งาน NAS เพื่อ Map Drive หรือเปิดไฟล์งาน ดังนั้นเรายังอนุญาตให้ Office เข้า NAS ได้ แต่เปิดเฉพาะ Protocol ที่จำเป็นคือ SMB

ใน LAB นี้ Windows Office ที่ IP 10.0.10.2 สามารถ Map Drive ไปยัง NAS ที่ IP 10.0.30.2 ได้ตามปกติ แสดงว่าการแยก VLAN ไม่ได้ทำให้ผู้ใช้ใช้งาน NAS ไม่ได้ หาก Policy ถูกออกแบบให้เหมาะสม

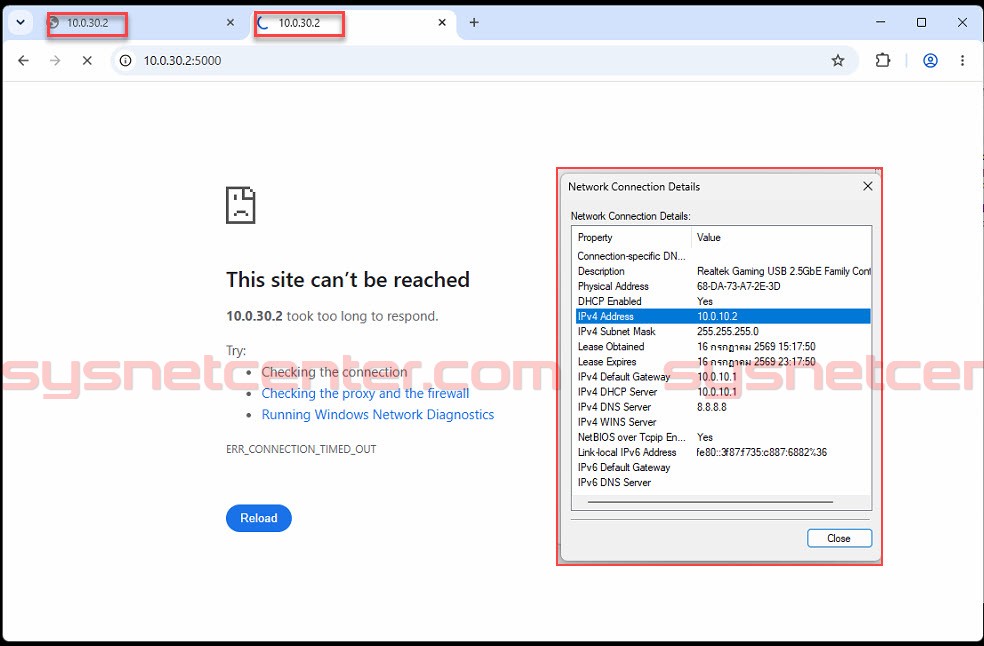

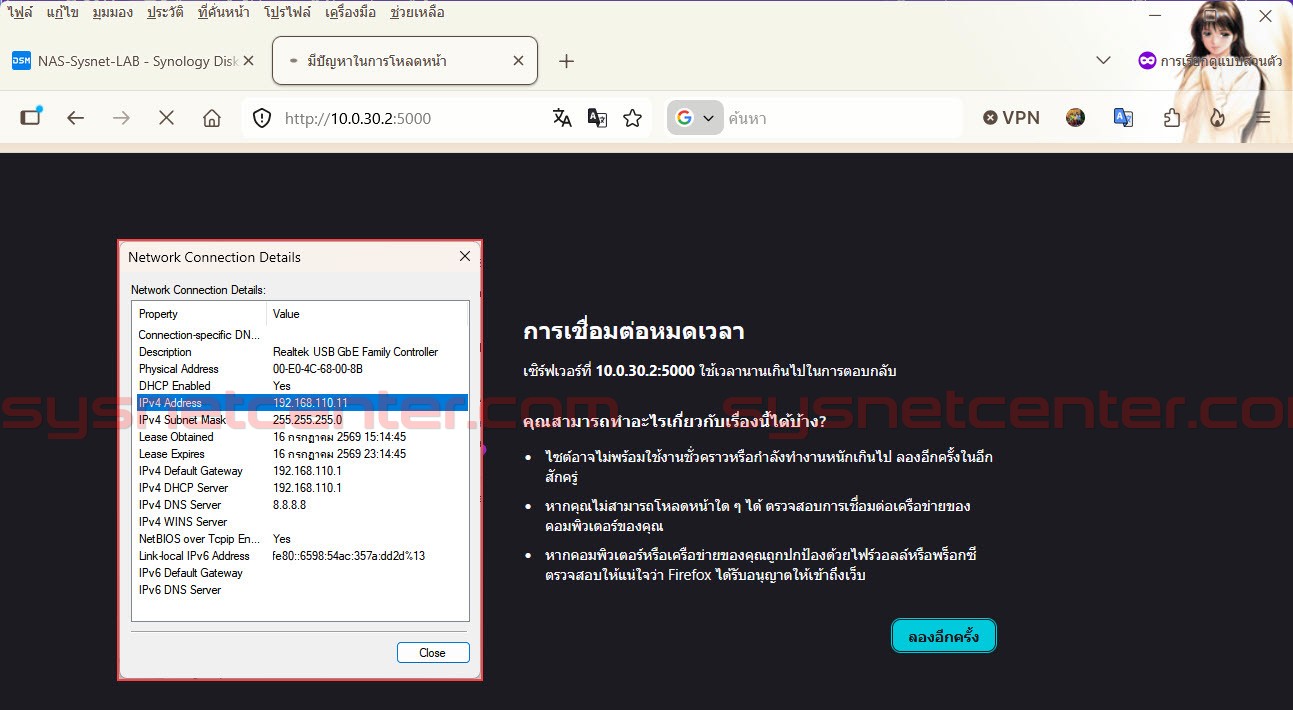

ทดสอบที่ 4: Office เข้าหน้า DSM ของ NAS ไม่ได้

ถึงแม้ Office จะ Map Drive เข้า NAS ได้ แต่ Office ก็ไม่ควรเข้าหน้า DSM Web Management เพราะใช้สำหรับผู้ดูแลระบบ ไม่ควรเปิดให้ User ทั่วไปเข้าถึง

เมื่อเครื่อง Office พยายามเข้า DSM ของ NAS ผ่าน Web Browser จะถูกบล็อกตาม Policy

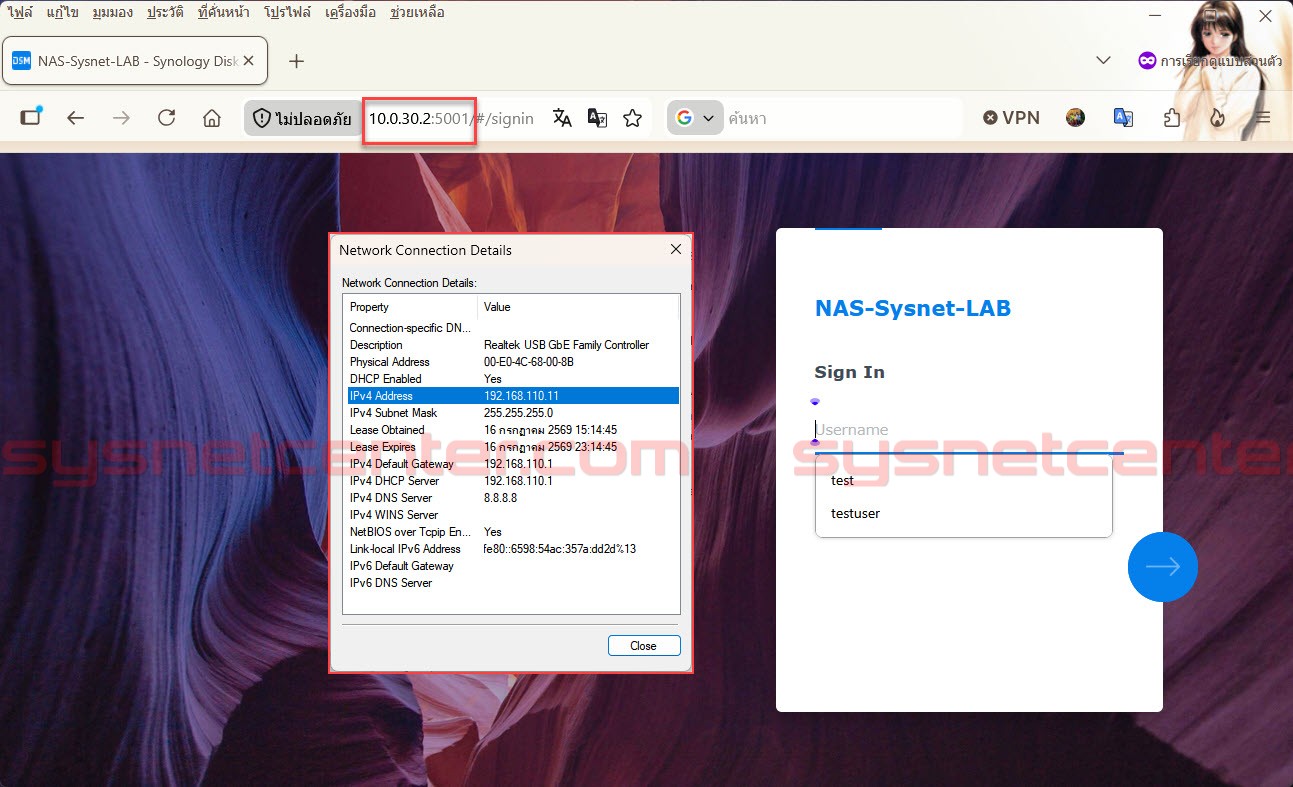

ทดสอบที่ 5: Management เข้า DSM ผ่าน HTTPS ได้เท่านั้น

หน้า DSM ของ NAS ควรให้เฉพาะเครื่อง Admin หรือ Management VLAN เข้าถึงได้ และเข้า DSM ผ่าน Protocol HTTPS เท่านั้น

การใช้ HTTPS จะช่วยให้ข้อมูลระหว่างเครื่อง Admin กับ NAS ถูกเข้ารหัส และการจำกัดให้เข้าได้เฉพาะ Management VLAN ช่วยลดโอกาสที่เครื่องผู้ใช้ทั่วไปหรือ Guest จะเข้าถึงหน้า Admin ของ NAS

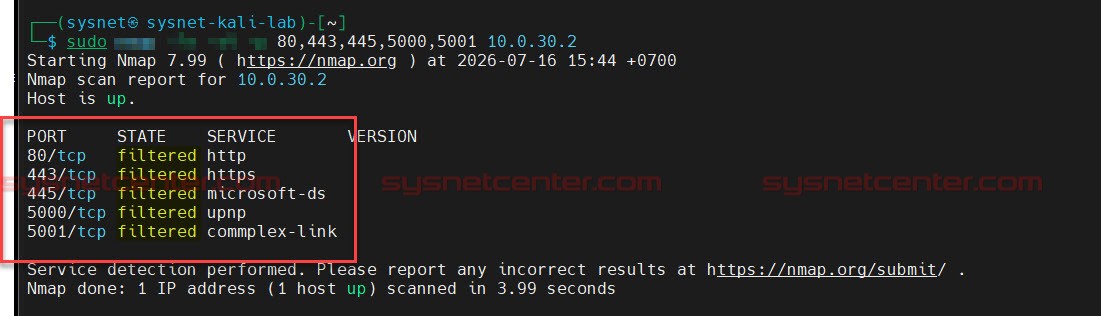

ทดสอบที่ 6: Kali จาก LAB VLAN Scan NAS ไม่ได้

ใน LAB1 Kali อยู่ VLAN เดียวกับ NAS จึงสามารถค้นหา NAS และตรวจสอบ Service ได้ง่าย แต่ใน LAB2 Kali ถูกแยกไปอยู่ VLAN50 และไม่สามารถเข้าถึง NAS VLAN30 ได้โดยตรง

เมื่อ Kali พยายามค้นหา NAS หรือ Scan Service ของ NAS Traffic จะต้องผ่าน Cybrey Firewall และถูกบล็อกตาม Policy ที่กำหนดไว้

สรุปผลการทดสอบ LAB2

เปรียบเทียบ LAB1 กับ LAB2

ข้อแนะนำสำหรับการนำไป Implement

จาก LAB2 จะเห็นว่า การป้องกัน NAS จาก Malware และ Ransomware ควรเริ่มจากการออกแบบ Network ให้ถูกต้องการแบ่ง VLAN และ การกำหนด Policy ถือเป็นหัวใจสำคัญในการปกป้องระบบเครือข่าย จากนั้นเสริมด้วย Feature อื่นของ Firewall เช่น IPS, Virus Protection, Threat Intelligence, DNS Protection, URL Filtering, รวมถึงการทำ Snapshot และ Backup บน NAS เพื่อช่วยลดความเสียหายเมื่อเกิดเหตุการณ์โดนโจมตีจริง

การแยก NAS / Server ไปอยู่ VLAN เฉพาะ ให้ Office เข้า NAS เฉพาะ Service ที่จำเป็น เช่น SMB จำกัดหน้า Management ของ NAS ให้เฉพาะ Admin หรือ Management VLAN และ Block Guest รวมถึง LAB VLAN ไม่ให้เข้าถึง NAS หรืออุปกรณ์ Management ภายใน

สรุป

LAB1 แสดงให้เห็นความเสี่ยงเมื่อ NAS อยู่ VLAN เดียวกับเครื่อง User ส่วน LAB2 แสดงให้เห็นเมื่อแยก VLAN และใช้ Cybrey Firewall ควบคุมการเข้าถึง NAS ความเสี่ยงจะลดลงอย่างชัดเจน

เครื่อง Guest ไม่สามารถเข้า NAS ได้ ไม่สามารถเข้า Internal Network อื่นๆได้ ออก Internet ได้อย่างเดียว, เครื่อง Office ใช้งาน NAS ได้เฉพาะ Map-Drive หน้า Managed DSM เปิดให้เฉพาะ Management VLAN และ Kali จาก LAB VLAN ไม่สามารถ Scan หรือเข้าถึง NAS ได้ตามเดิม

รวมถึงทุก VLAN ไม่สามารถเข้าหน้า Managed Gateway / Firewall ได้ เว้นเฉพาะ VLAN Management ที่เป็นผู้ดูแลระบบ

แนวทางนี้ไม่ได้ทำให้ระบบซับซ้อนอะไรมากมายเลยครับ แต่ช่วยเปลี่ยนจากระบบที่ทุก Client สามารถเชื่อมต่อหากันได้หมด มาเป็นระบบที่ควบคุมได้ว่าใครควรเข้าถึงอะไร ใครทำอะไรได้บ้าง ซึ่งเป็นพื้นฐานสำคัญในการลดความเสี่ยงจาก Malware และ Ransomware ในระบบ Network

ในบทความต่อไปจะเป็นการป้องกันที่ Advance ขึ้นมาอีกขั้นครับ ใช้ Feature ต่างๆของ Cybrey Firewall IPS, Virus Protection, Threat Intelligence, DNS Protection, URL Filtering
