Review Ruijie Cloud V9. จัดการเครือข่ายให้เป็นเรื่องง่าย

Ruijie Cloud V9. ช่วยให้การจัดการเครือข่ายเป็นเรื่องที่ง่าย

ทาง Ruijie มีการ Upgrade Ruijie Cloud เป็น Version 9  มีการเพิ่ม Feature ต่างๆเข้ามาและ GUI ก็เปลี่ยนไปค่อนข้างเยอะ ผมใช้งานประจำๆทีแรกก็ยังงงๆ

หัวข้อนี้ผมจะเรียบเรียงไล่ตาม Menu ต่างๆ รวมถึง Feature ที่น่าจะมีประโยชน์ได้ใช้งานบ่อยๆครับ ไม่งั้นรูปเป็นร้อย Ruijie Cloud Version นี้ทำมาเยอะจริงๆ

Home

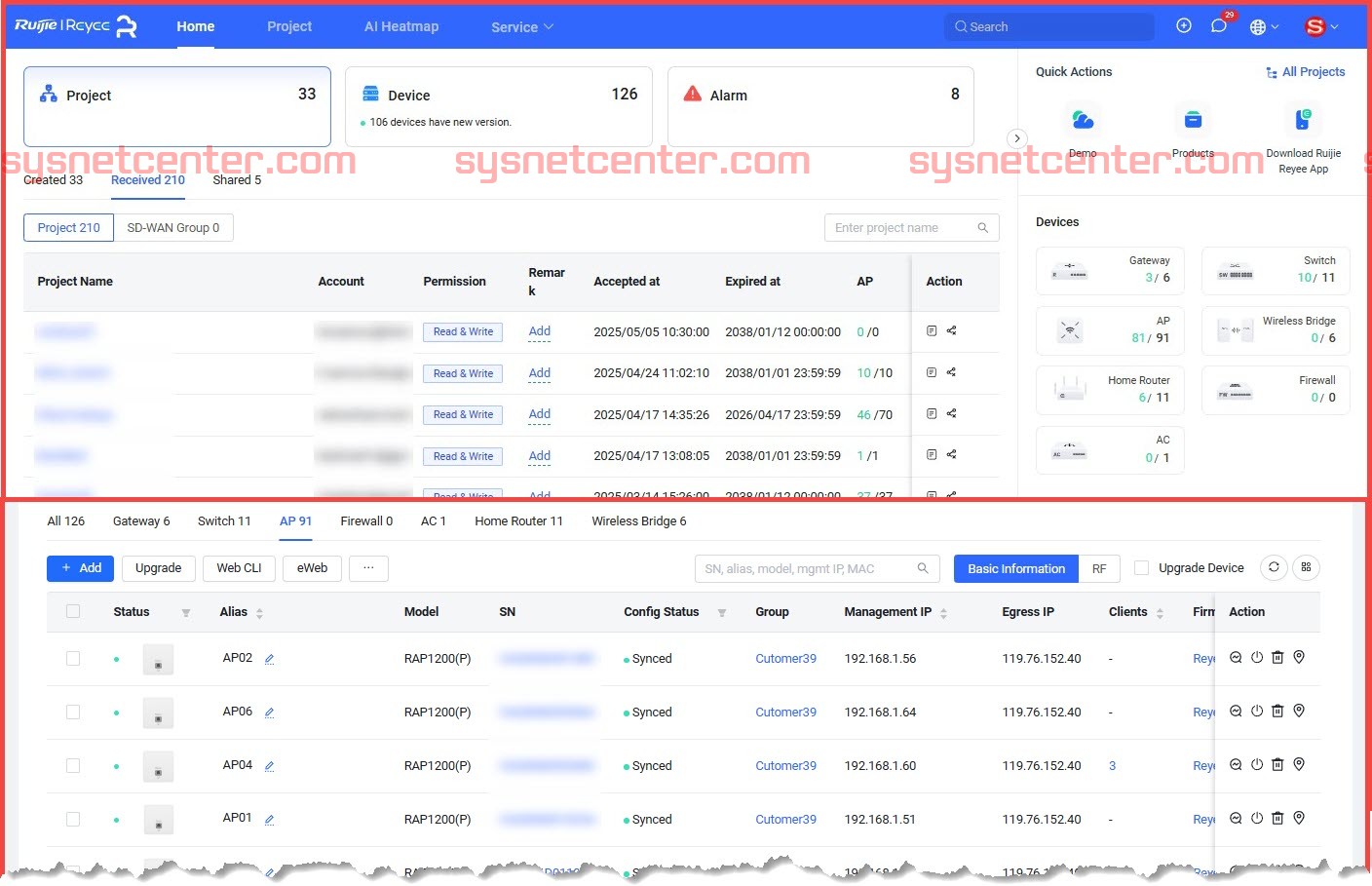

เพิ่มรายละเอียดจำนวน Device ใน Project ที่เราเป็น Owner พอ Click เข้าไปก็จะเป็นรายการอุปกรณ์ เหมาะกับการตวจสอบ Firmware ควรจะต้อง Update เป็น Version ล่าสุดเพื่อที่จะทำงานร่วมกับ Cloud Controller ได้อย่างมีประสิทธิภาพครับ

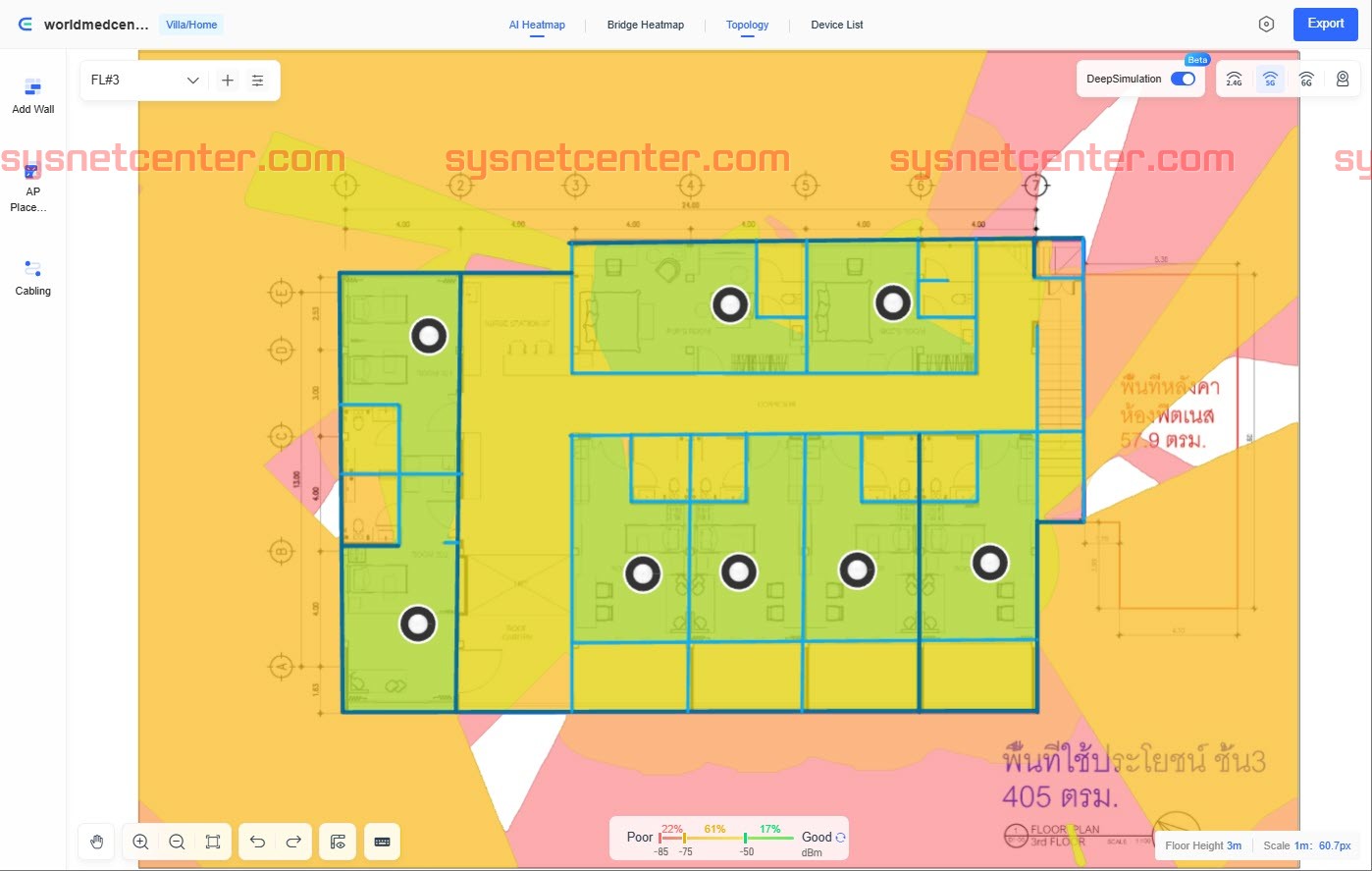

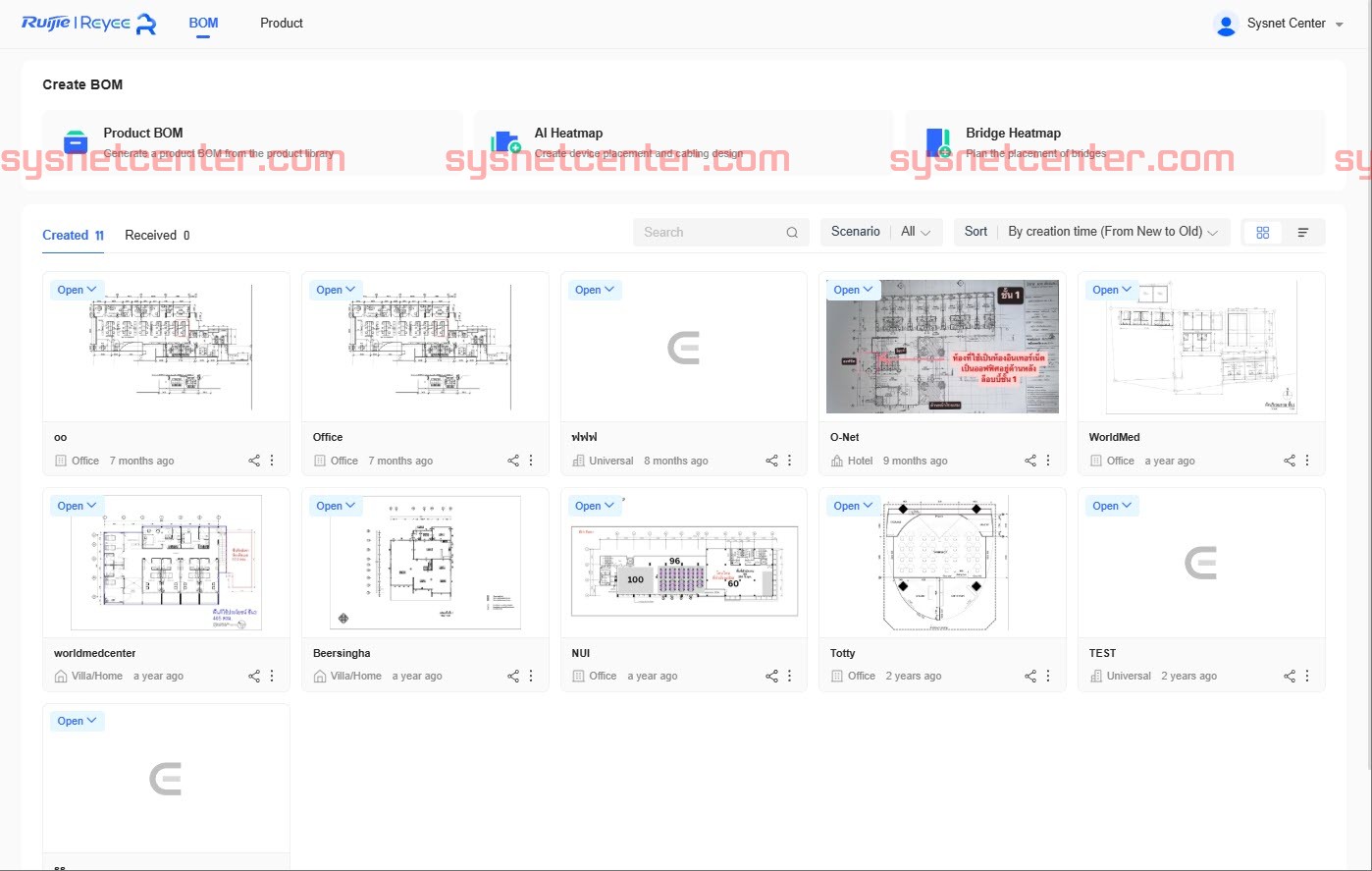

AI Heatmap 2.0

มีการใช้ AI ช่วยเข้ามาช่วยในการวางตำแหน่ง Access Point

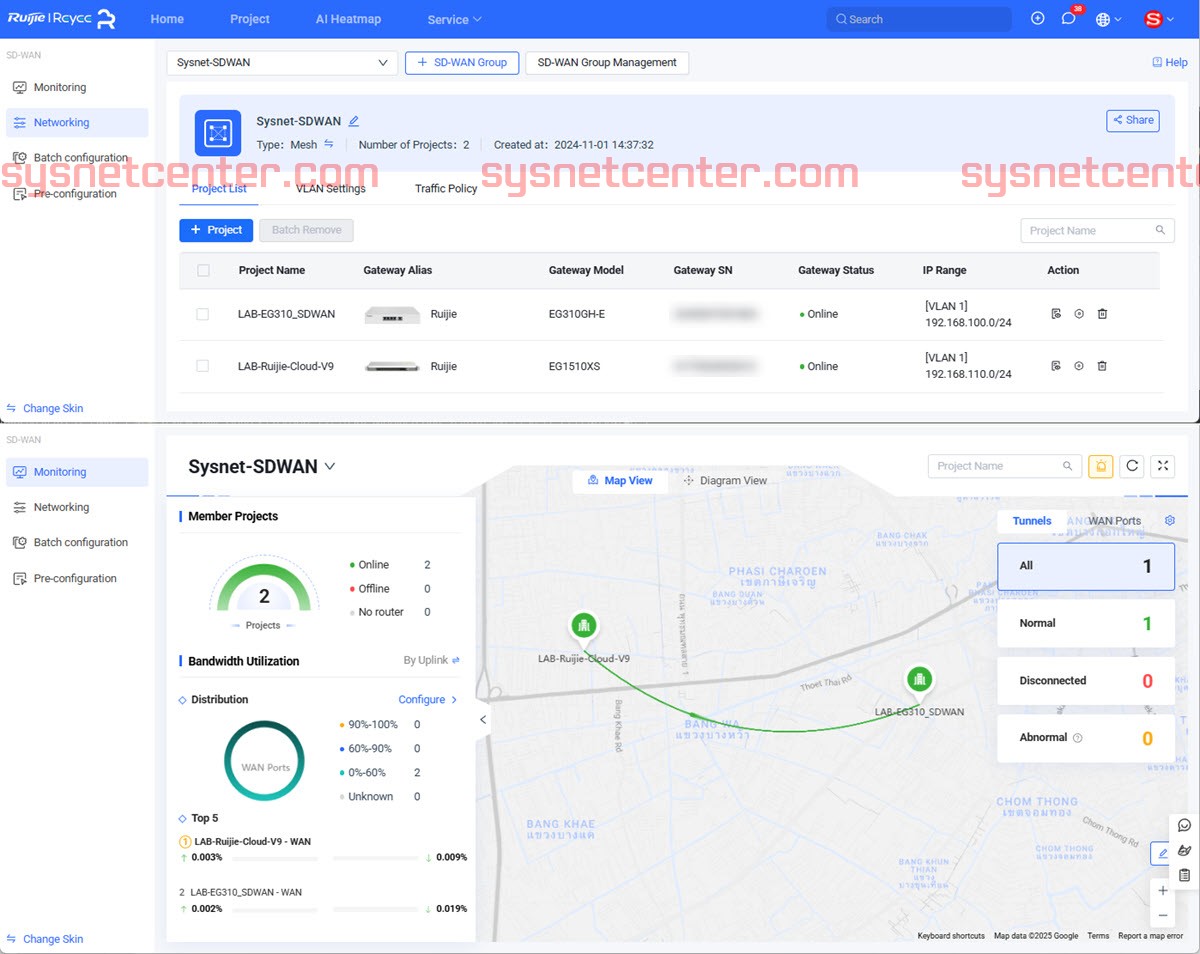

SD-WAN

AnyLink Reyee SD-WAN

ตอนนี้ยังรองรับเฉพาะการทำ VPN ครับ จากที่ทดลองใช้ ง่ายดีครับ แต่โดยปกติถ้าเราเน้นงาน VPN เป็นหลัก แนะนำพวกอุปกรณ์ที่มี Chipset IPSecs ช่วย จะช่วยให้ VPN Throughput ได้มากขึ้นหลายเท่าตัวครับ

Workspace

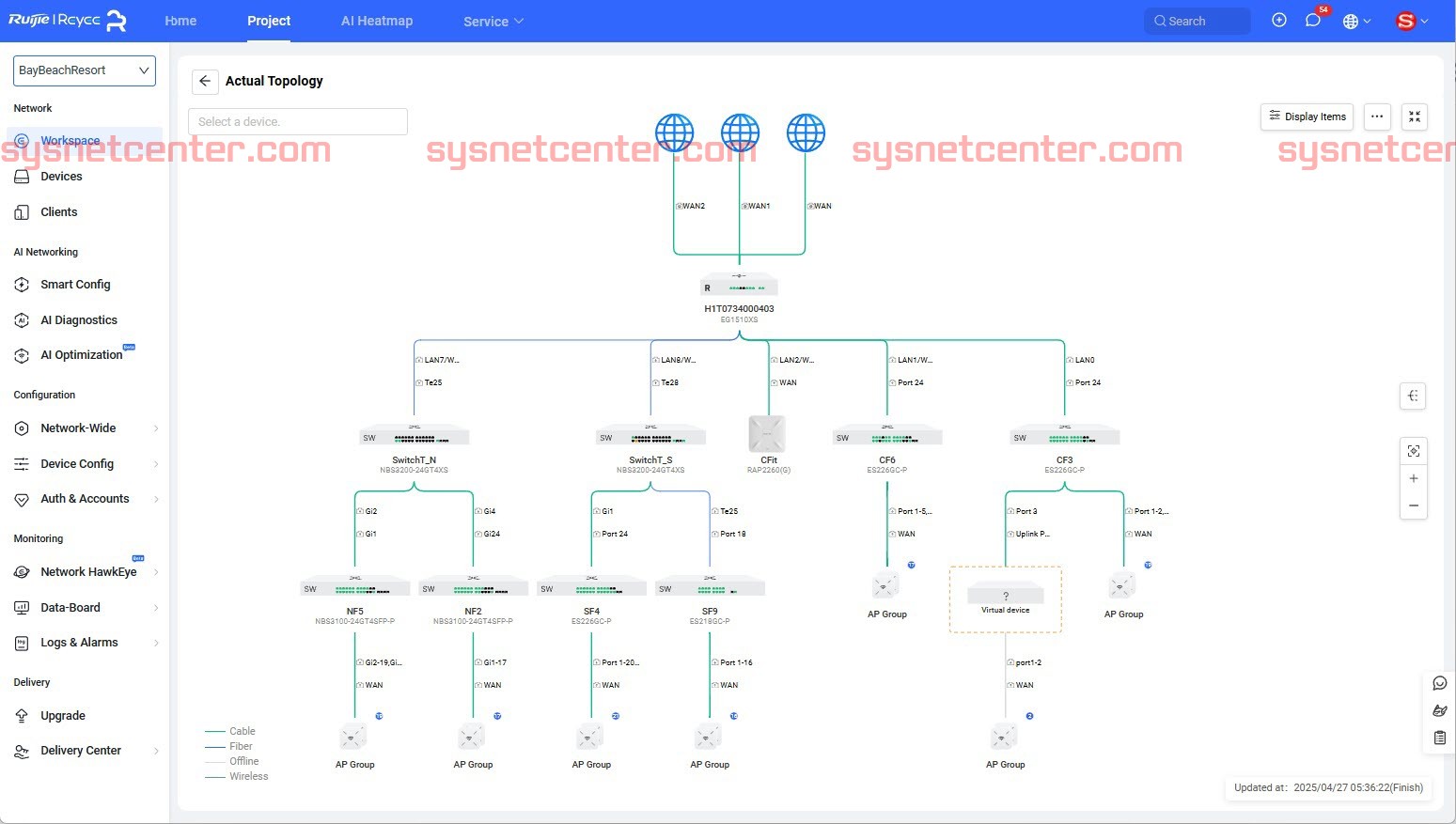

แสดงรายละเอียด Network Topology ช่วยให้ตรวจสอบง่ายขึ้น Port เบอร์ไหน ต่อกับอุปกรณ์อะไร ทำให้เราง่ายต่อการไล่สาย ถ้าเส้นเป็นสีแดงคือ Down ปัญหาอาจจะเกิดจากสายหรืออาจเป็นที่อุปกรณ์

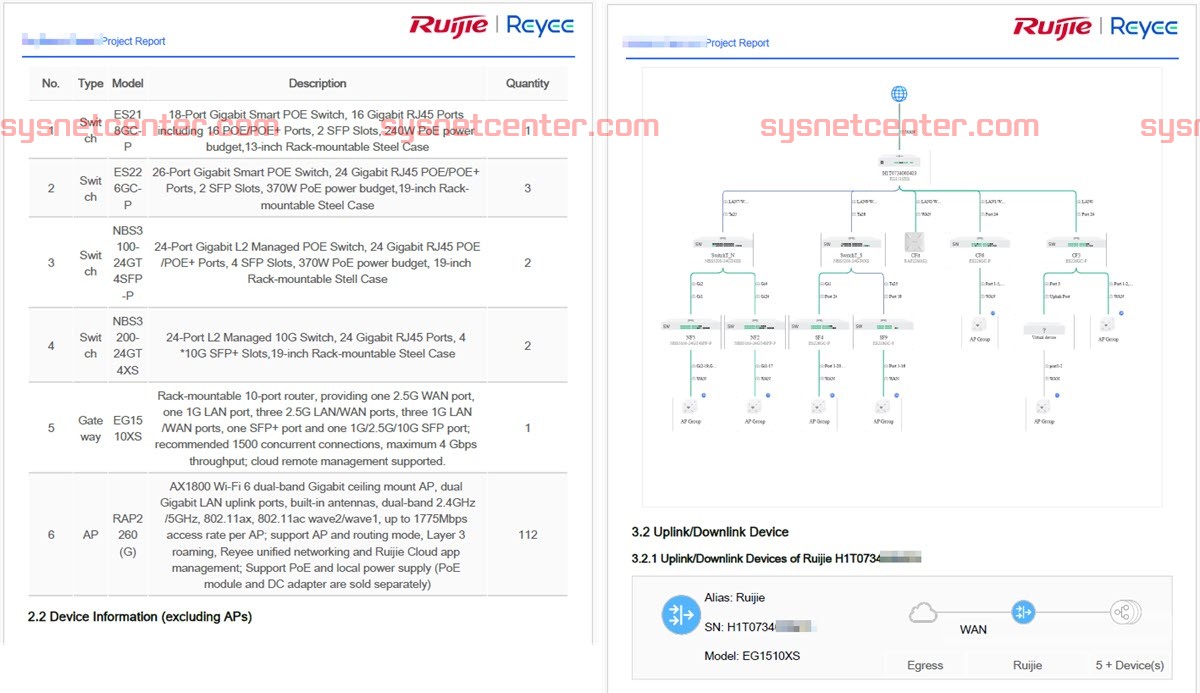

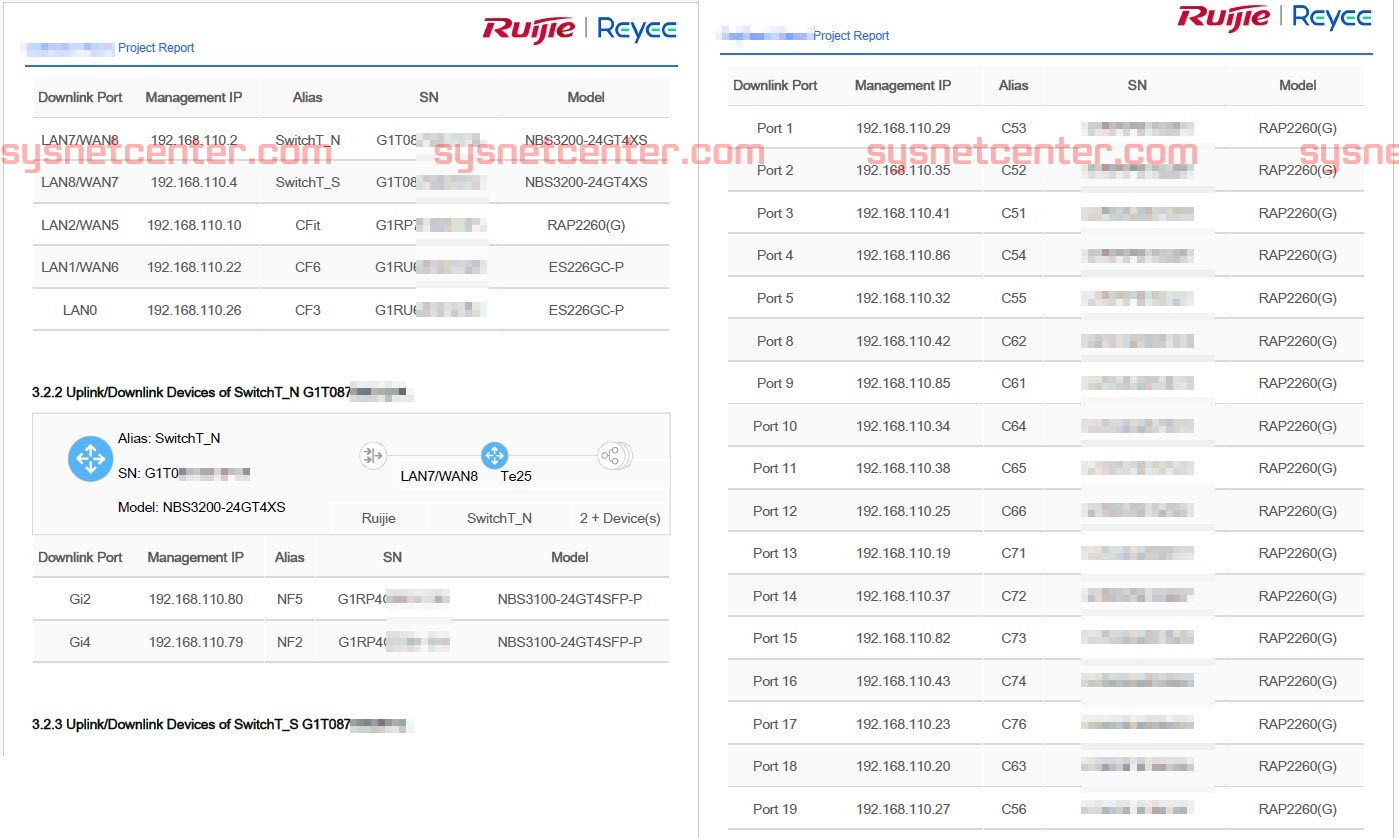

Project Report

Generate Project ออกมาเป็น PDF มีรายละเอียดครบทุกอย่าง รายการอุปกรณ์, Network Topology , การเชื่อมต่อแต่ละ Port มีการต่อไปยังอุปกรณ์อะไรบ้าง, หมายเลข IP, Serial Number

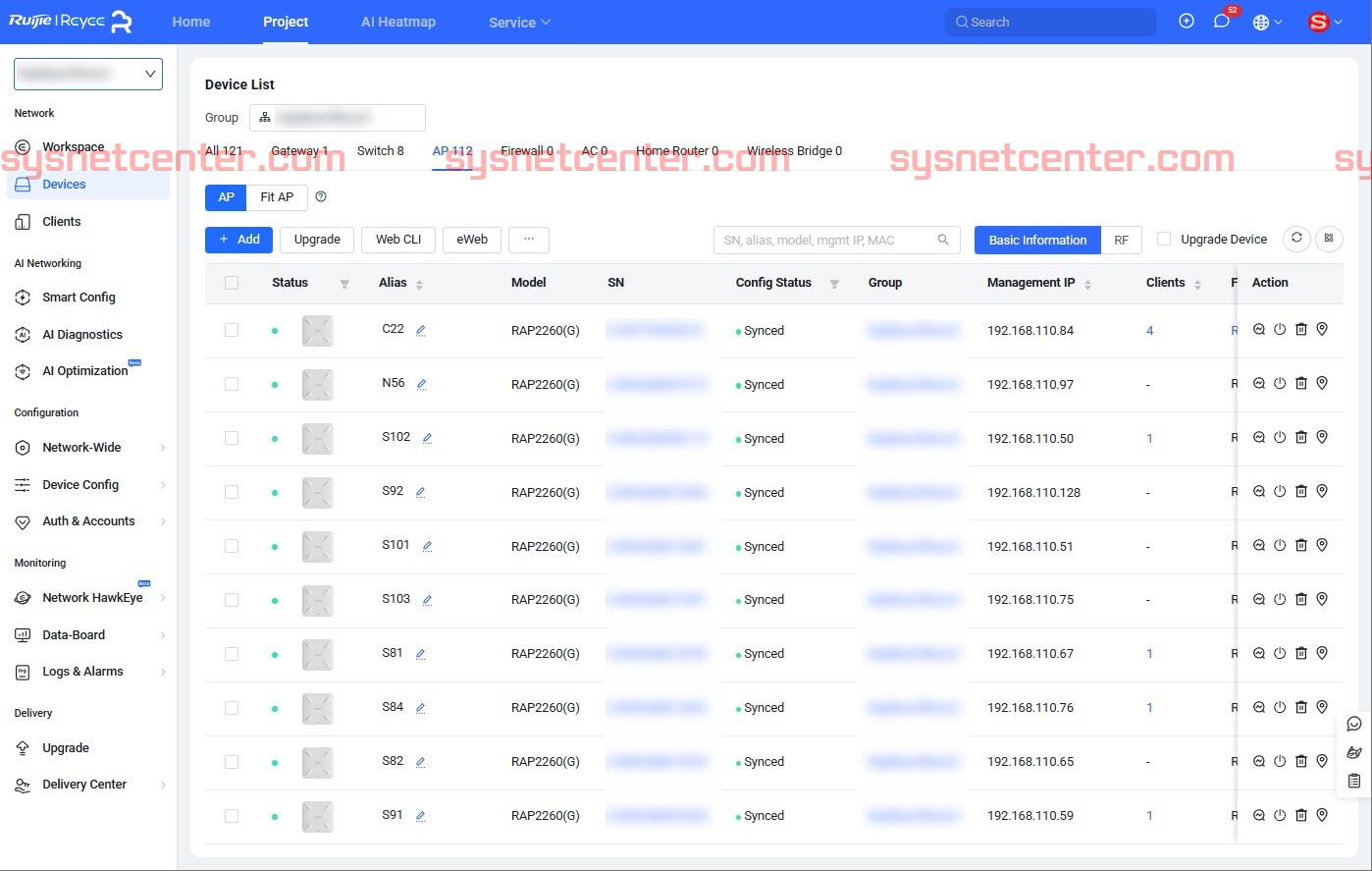

Device List

เพิ่มเติมคือ Sort ในบาง Column ได้ ว่าแต่ ทำไมไม่ทำให้ Sort ได้ให้หมด ^^

Eweb Tunnel

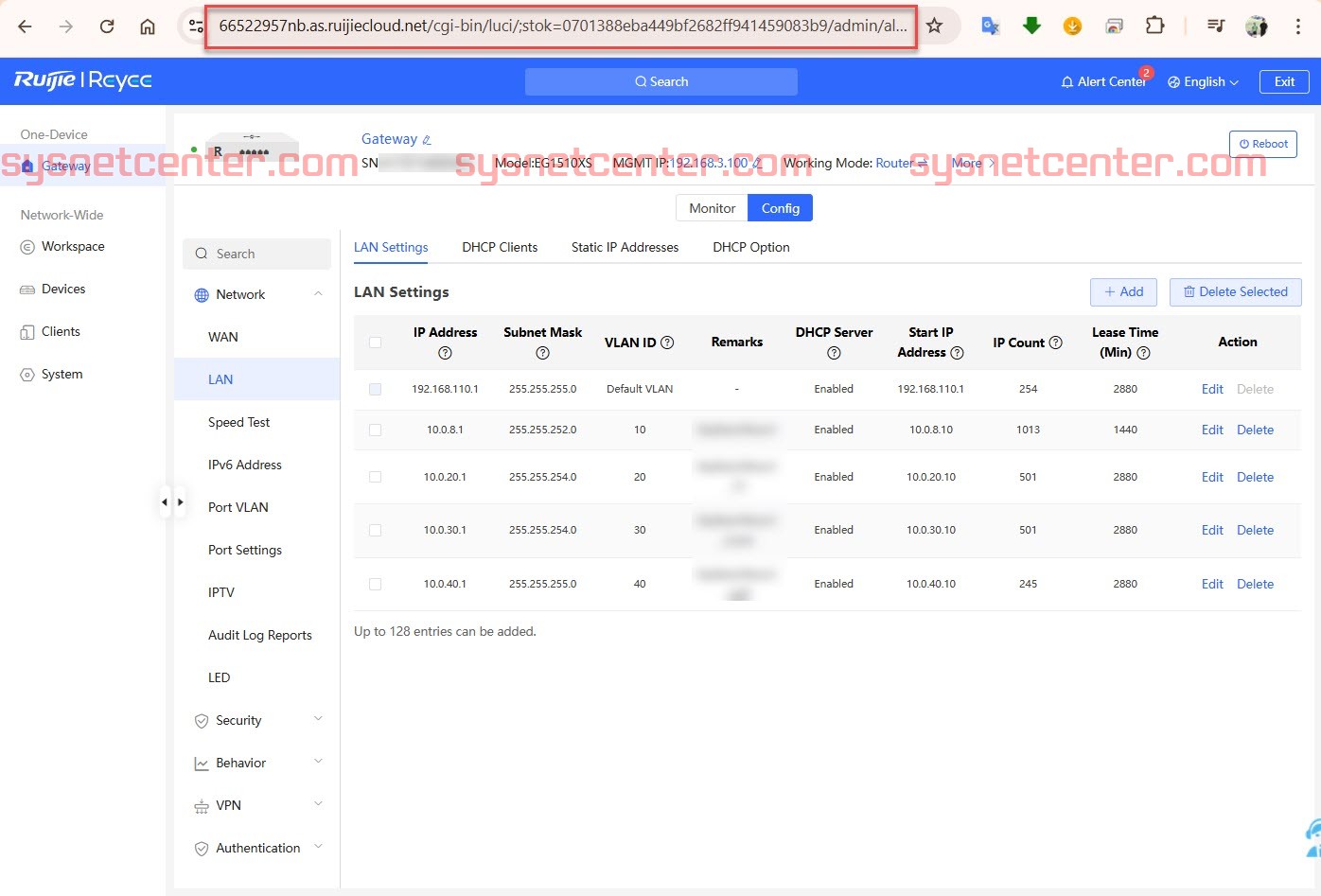

Eweb เป็นการสร้าง Tunnel วิ่งเข้าไปหาอุปกรณ์ที่ Local โดยตรงครับ ทาง Ruijie จะเรียกว่า SON (Self Organize Network) เวลา Config หรือ Monitor จะรวดเร็วกว่าบน Cloud

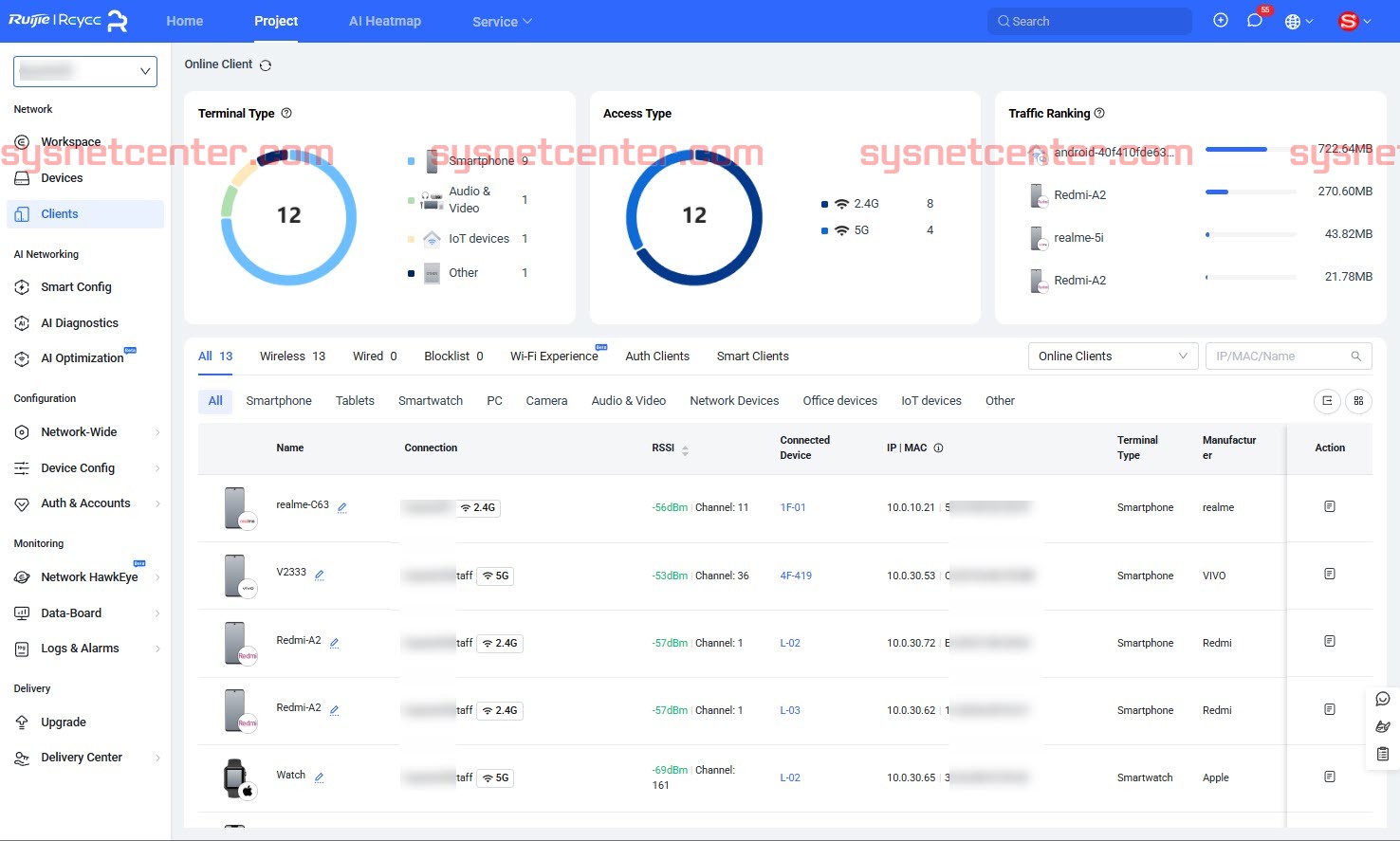

Client identification

แสดงรายการ Clients ที่เชื่อมต่อ รายละเอียดครบมาก ไม่ว่าจะเป็นชนิด Device, ยี่ห้อ, รุ่น, OS, MAC Address ของ Device, ระดับสัญญาณ WIFI ที่รับได้ (RSSI) ถ้าติดลบมากแสดงว่าอยู่ไกลจาก AP, เชื่อมต่อกับ Access Point ตัวไหน ได้ IP Address อะไร , ใช้ Authen หรือไม่, Traffic

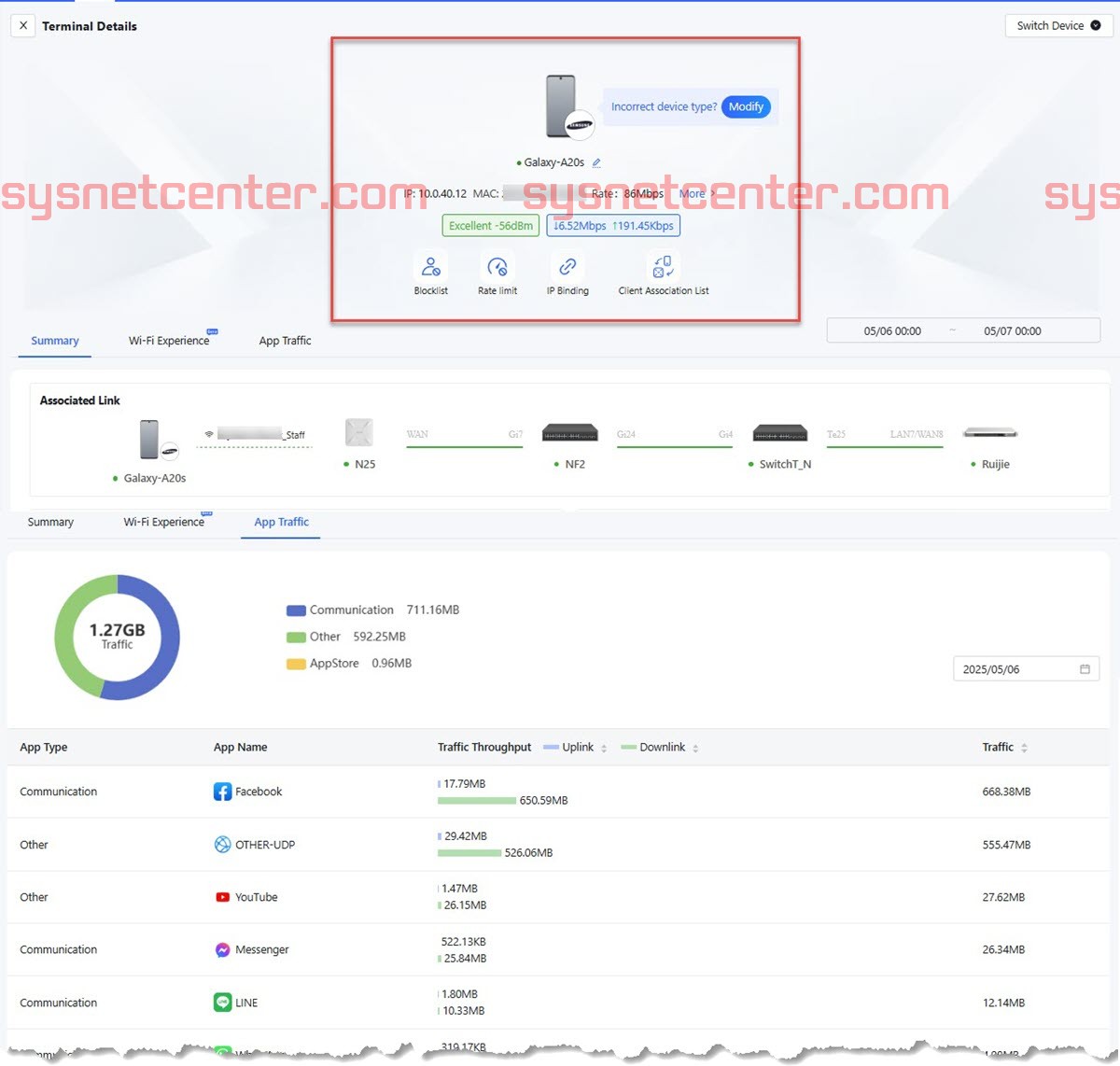

Click ที่ Detail จะเป็นการแสดงรายละเอียดของแต่ละ Client เลยครับ User จะมาบอก Internet ช้าไม่ได้แล้ว

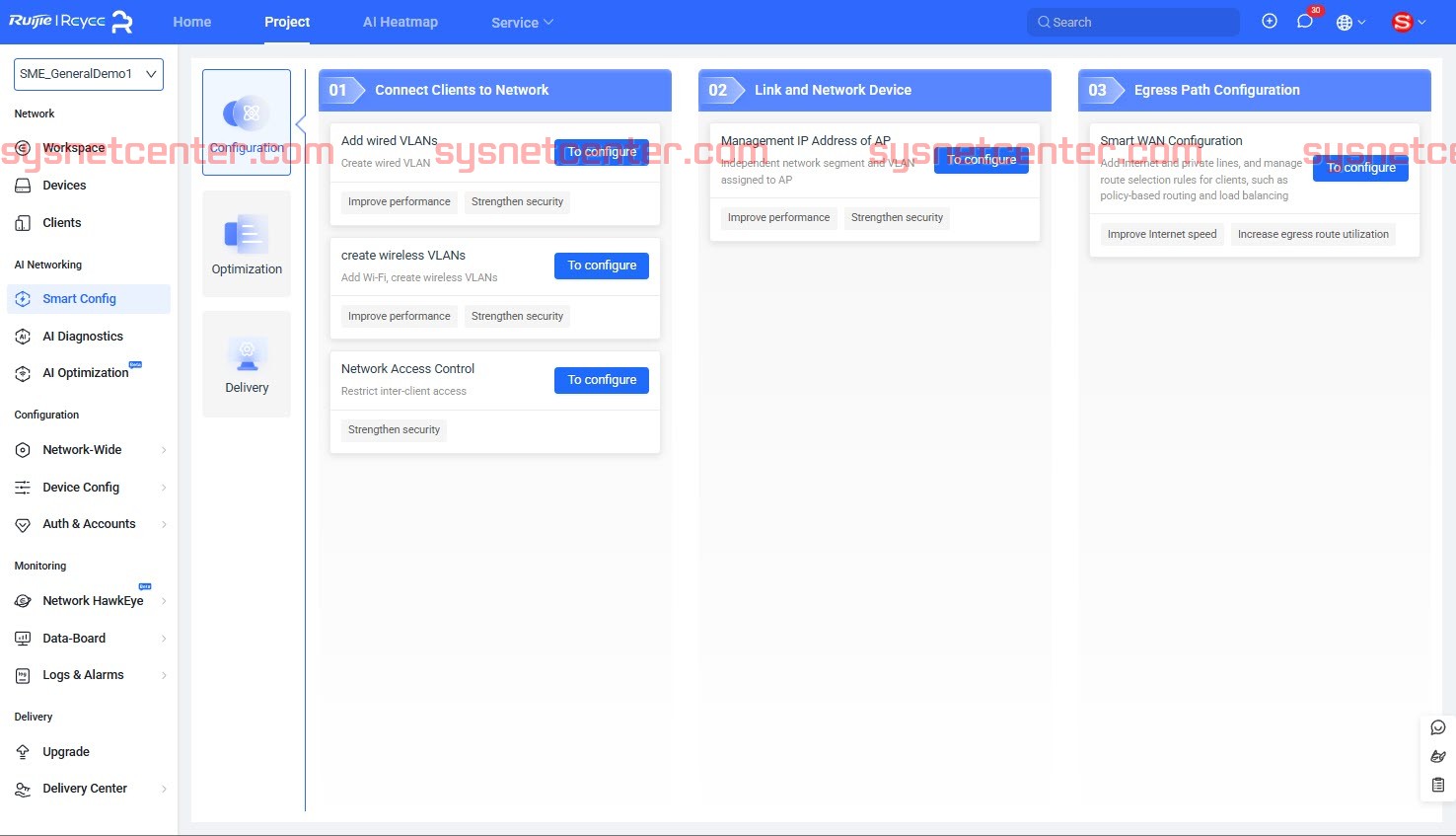

Smart Config

เป็นหน้า Menu สำหรับจัดการการ Config แบบภาพรวมทั้งหมด

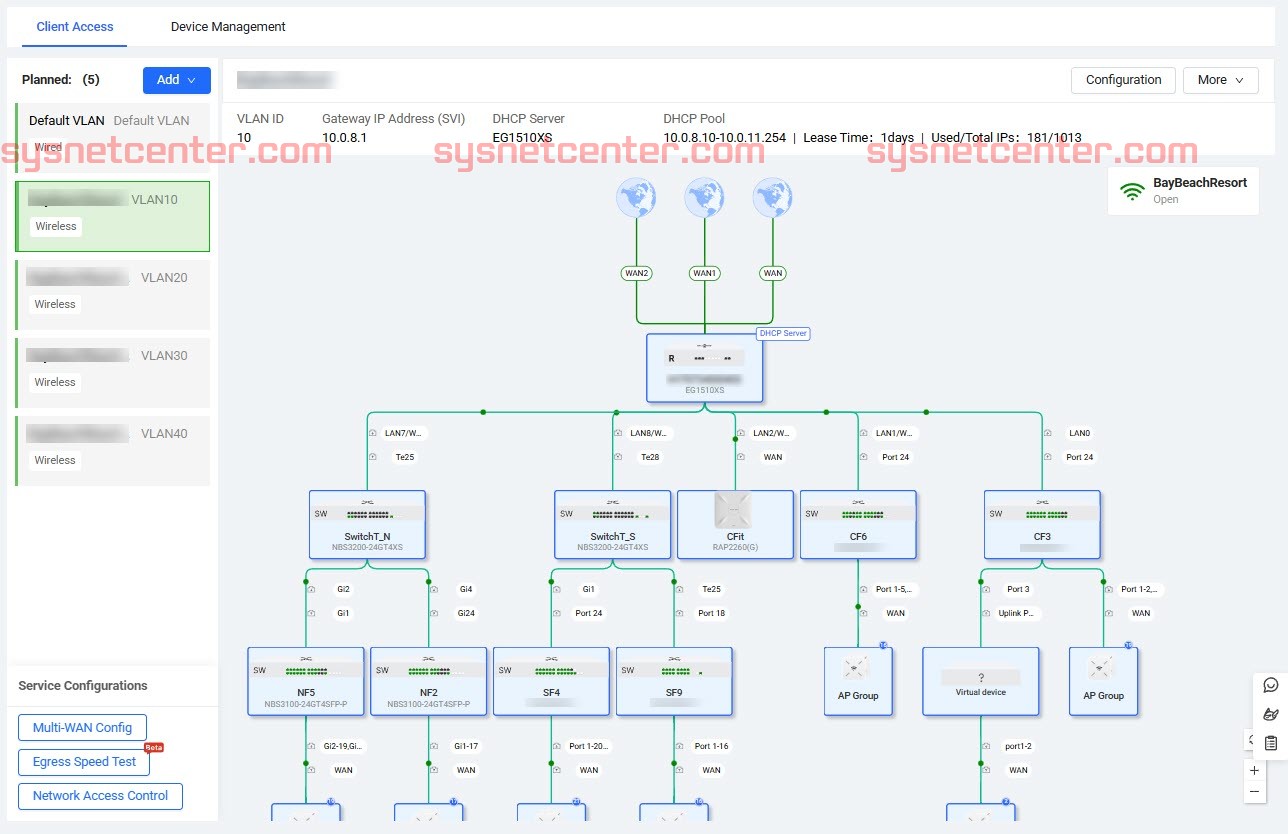

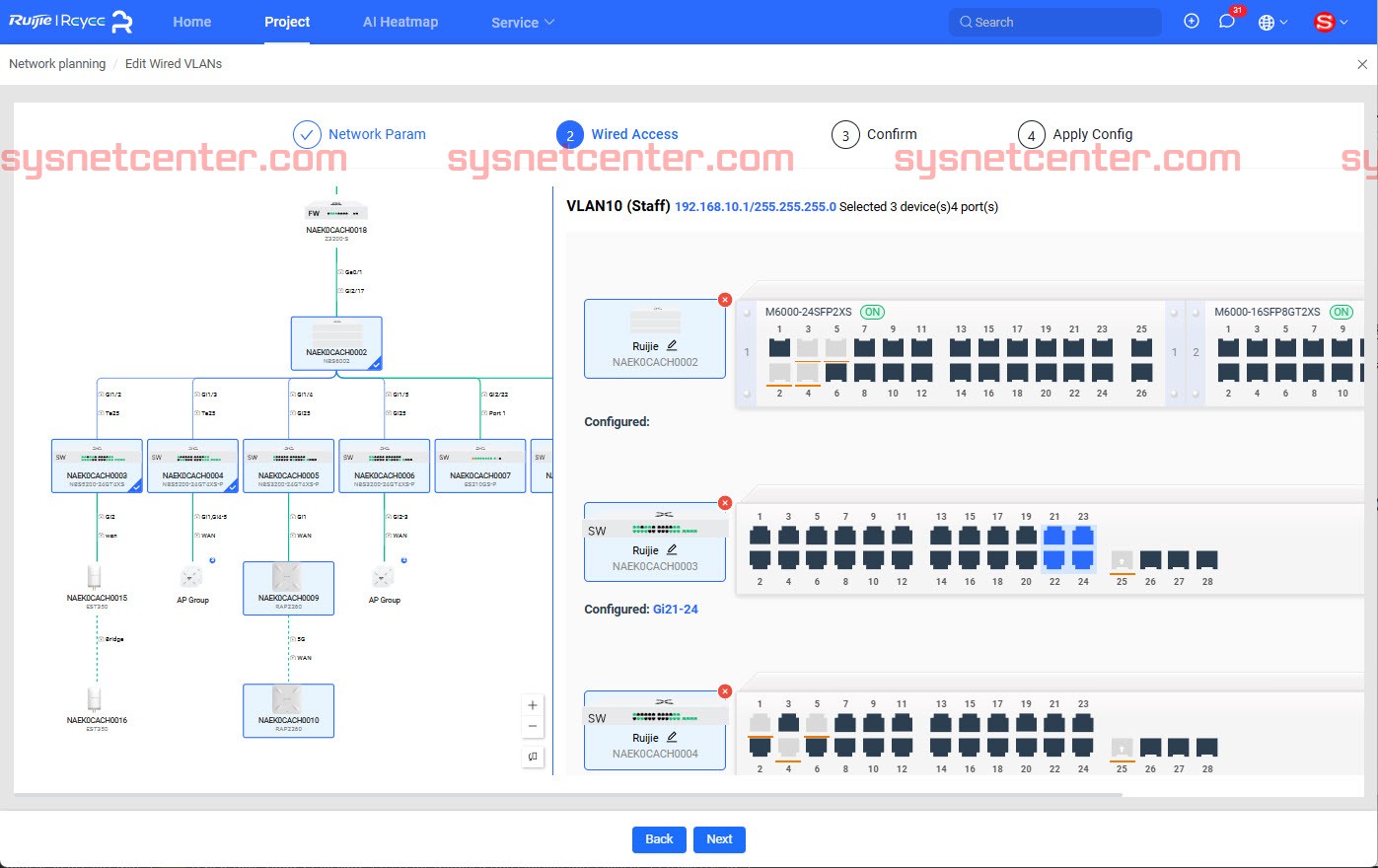

ยกตัวอย่าง Add Wires VLANs โดยปกติเราสร้าง VLAN สมมุติว่าสร้าง Interface VLAN บน Gateway เราต้องสร้าง VLAN บน Switch ที่จะให้ VLAN ไปถึงด้วย กำหนด Port Uplink เป็น Trunk ถ้า Port ไหนจะต่อเข้า PC ก็ต้อง Set เป็น Port Access และต้องทำแบบนี้กับ Switch ทุกๆตัว

Ruijie Cloud ทำมาเป็นภาพรวม เป็น GUI มาให้ Click เลือก Switch เลือก Port ได้ทั้งหมดเลยครับ

ผมชอบเอาไว้ดูว่า VLAN ที่เราสร้าง มันไปถึงอุปกรณ์ตัวไหนบ้าง Click เลือก VLAN แล้วดูจากเม็ดเขียวๆที่วิ่งครับ ถ้ามีวิ่งแสดงว่า VLAN ที่เราเลือกวิ่งไปถึงอุปกรณ์เรียบร้อย บางทีเราสร้าง VLAN ไว้ แต่ลืมเพิ่มเข้าไปใน Switch หรือ ไม่ได้เลือก Mode Trunk ให้กับ Port Uplink

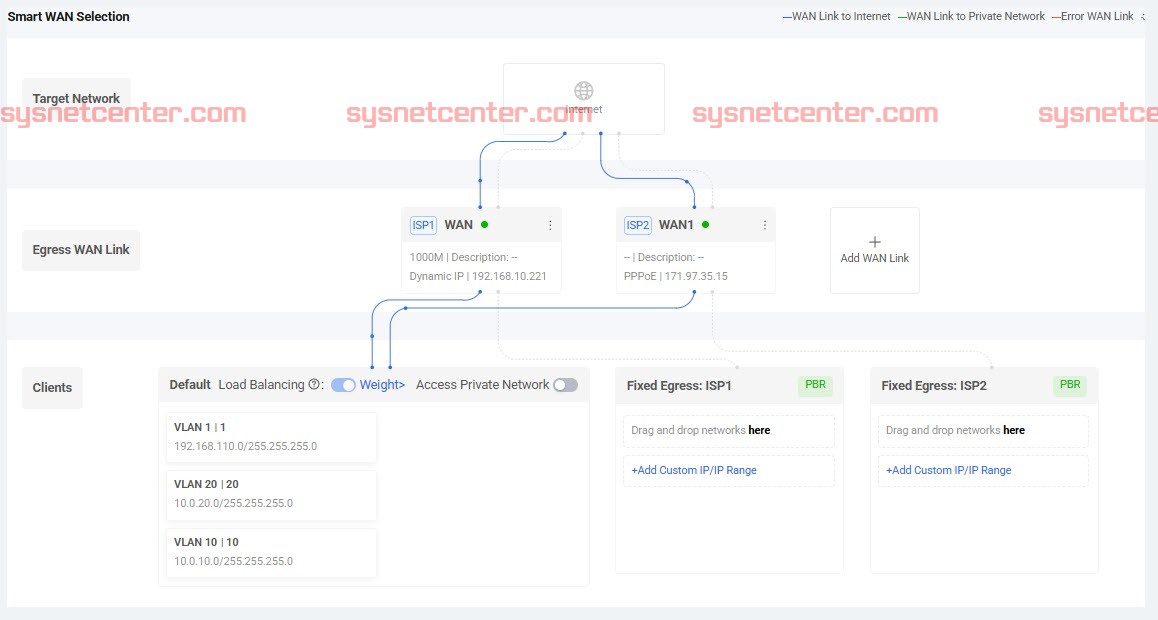

Smart WAN Selection

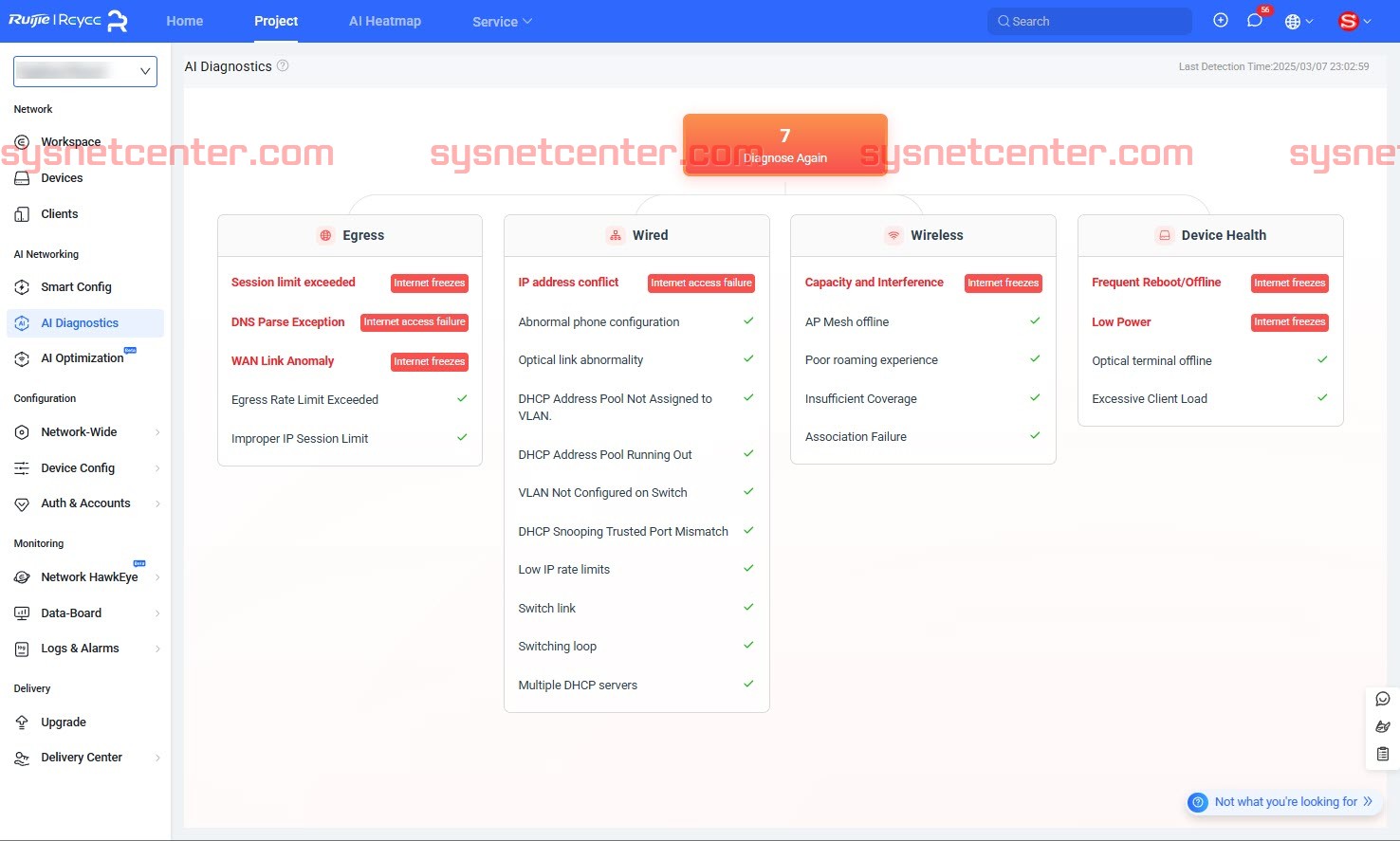

AI Diagnostics

ช่วยในเรื่อง Troubleshooting แก้ปัญหาในระบบ Network ครับ

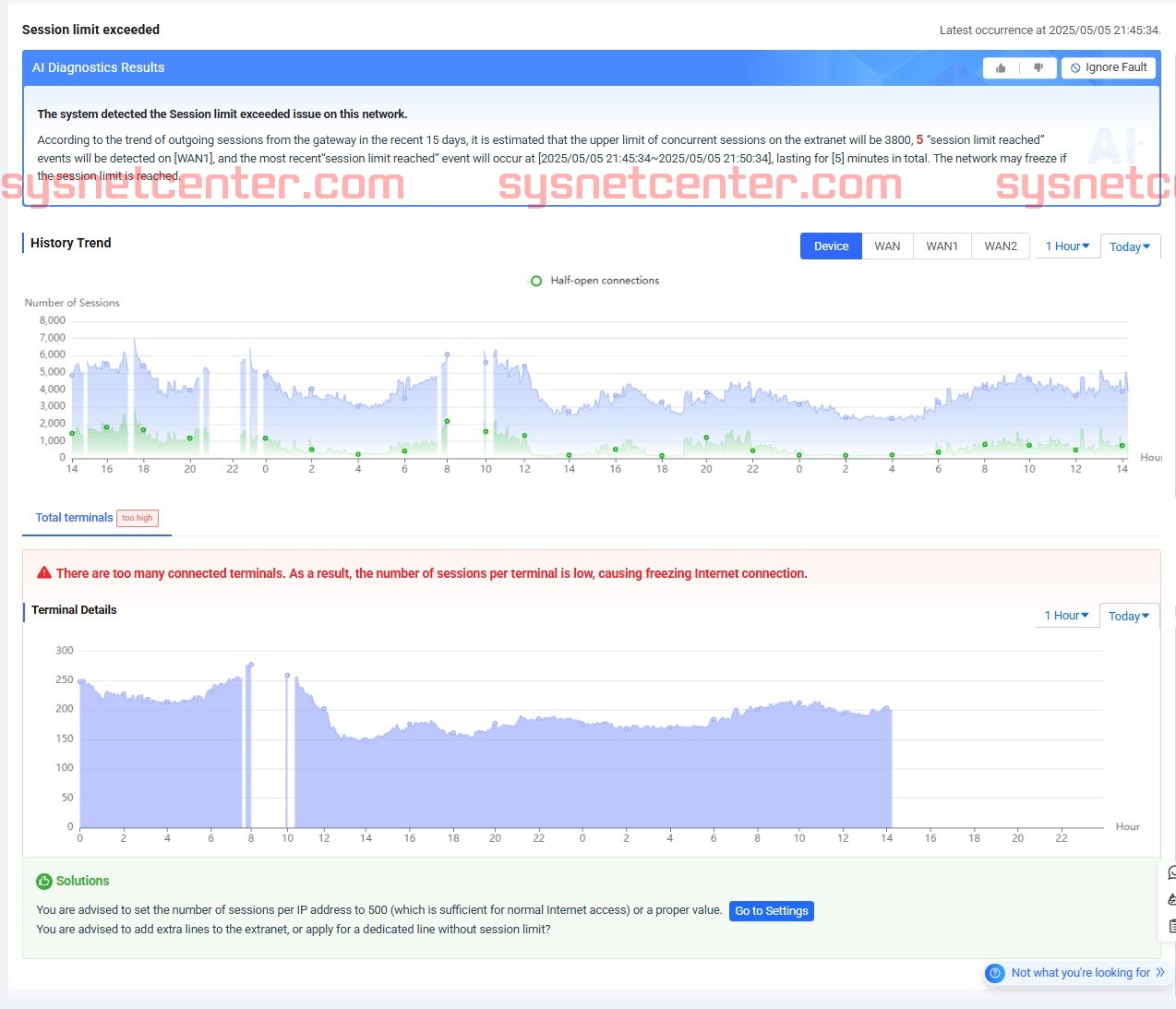

ตัวแดงๆคือมีปัญหา อย่างในรูป Internet มันหลุดบ่อย, IP ชนกัน มีหลาย Device ใช้ Session มากอาจจะโหลดบิต รวมถึง มีสัญญาณรบกวนและมี Device ไปเกาะกระจุกกับ Access Point ตัวใดตัวนึงมากไป ปัญหาพวกนี้ต้องค่อยๆแก้ครับ อย่างน้อยเราก็รับทราบแล้วว่าเกิดจากอะไร

Internet Down บ่อย

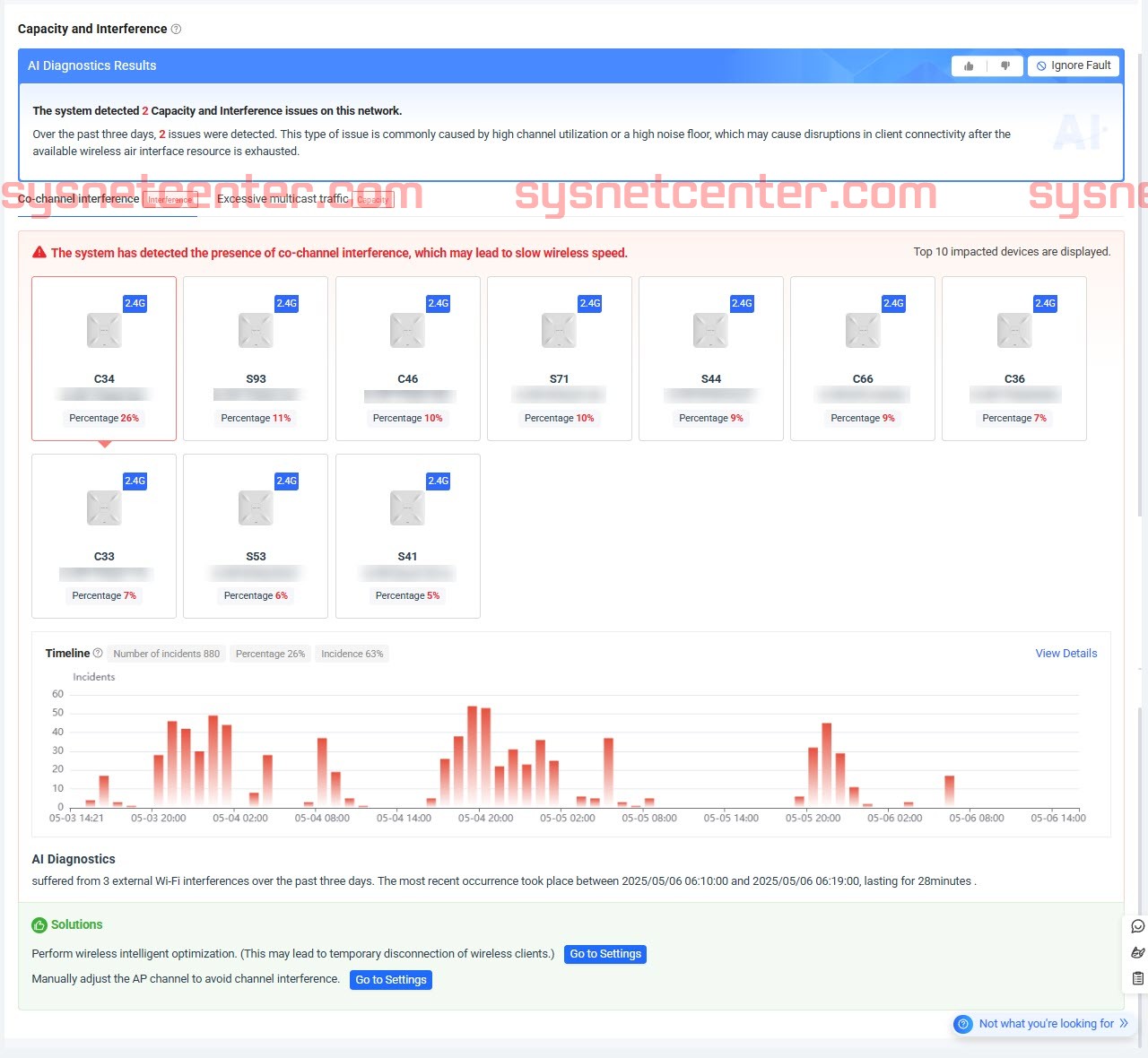

ช่องสัญญาณชนกันเอง ส่วนใหญ่ก็ 2.4GHz ละครับ ใช้ AI Optimize ช่วยได้ค่อนข้างดี

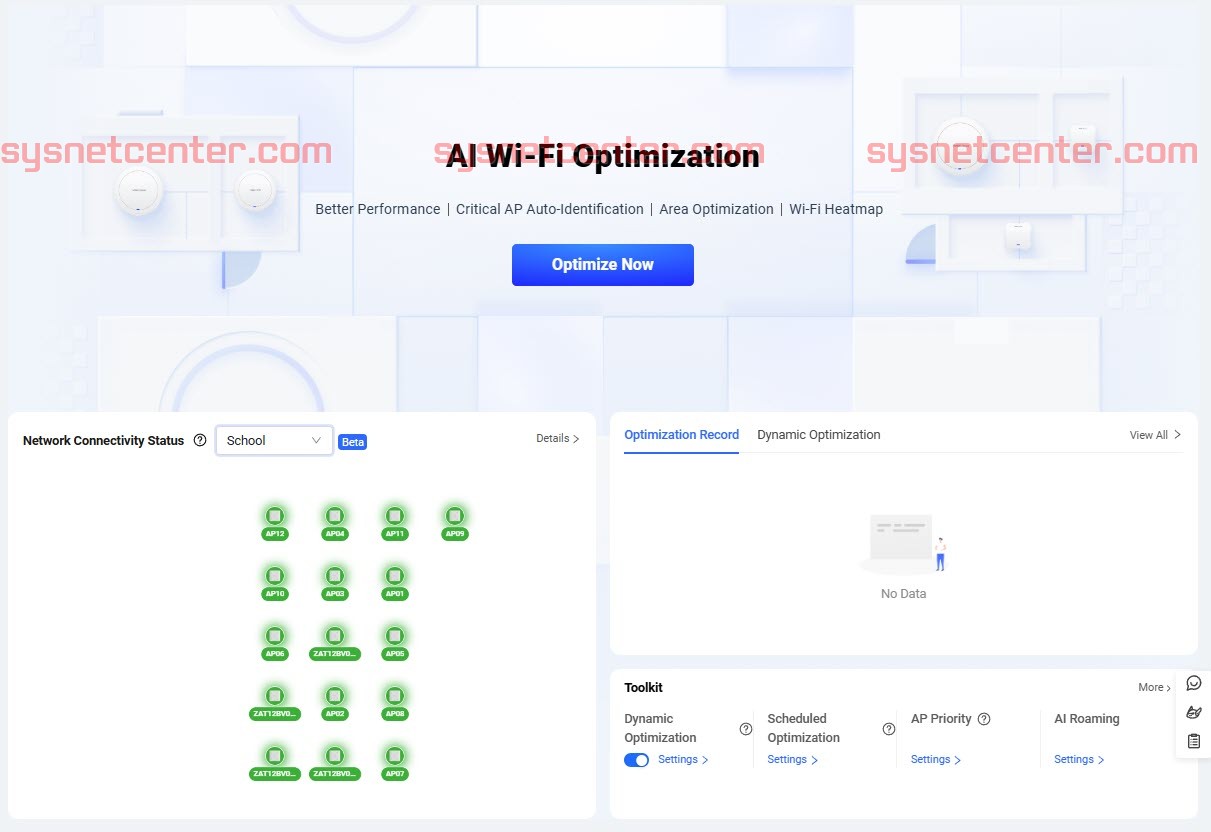

AI Wi-Fi Optimization

เป็นตัวชูโรงของ Ruijie Cloud เลยครับ ใช้ AI ในการจัดการ RF ไม่ว่าจะเลี่ยงคลื่นความถี่ไม่ให้ชนกัน, ปรับแต่งความแรงของสัญญาณ, การจัดการเรื่อง Roaming โดยมีการนำค่าการเชื่อมต่อของ Client มาทำการวิเคราะห์เป็นระยะๆ

*** ถ้าใน Project มีการติดตั้ง AP มากกว่า 100 ตัว ควรใช้ร่วมกับ Controller นะครับ ***

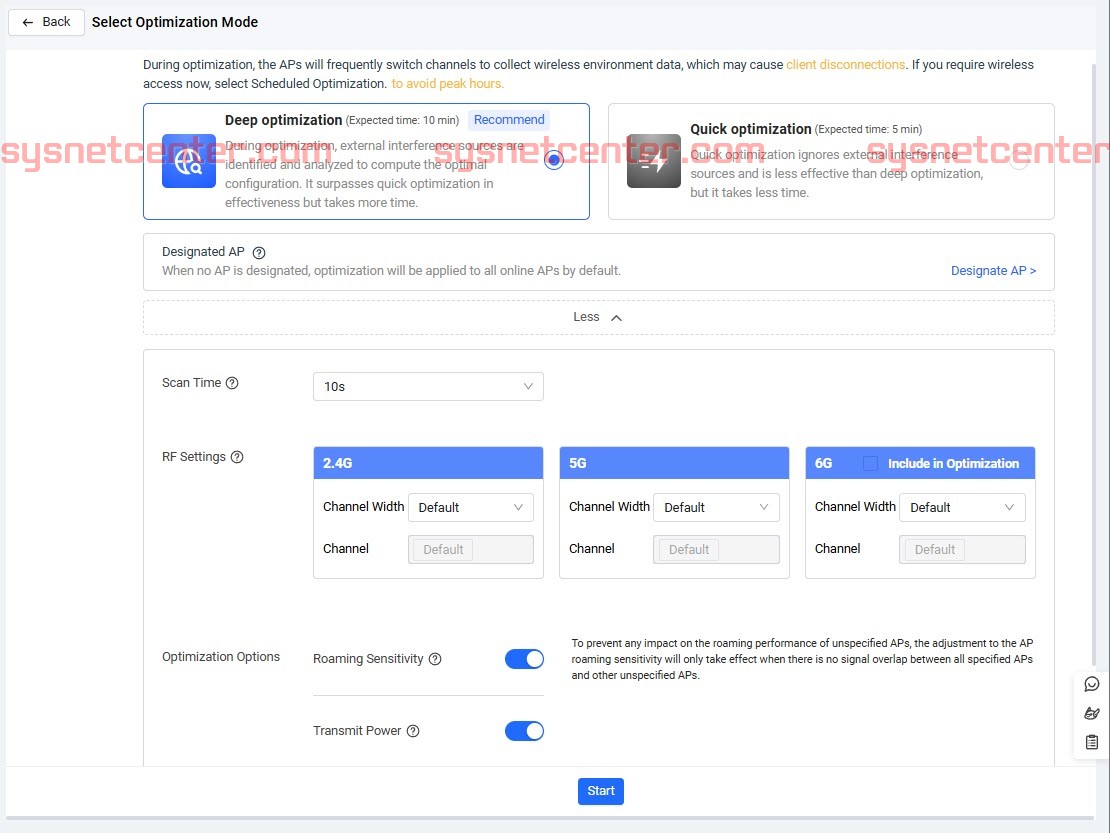

การใช้งานมี 2 Option

Deep optimization

ใช้เวลานาน เพราะมีการตรวจสอบคลื่นสัญญาณจากอุปกรณ์ภายนอกด้วย มีการ Down ของ Access Point ควรทำตอนเวลาไม่มีใครใช้งานครับ

Quick optimization

ใช้เวลา Optimizr แป๊บเดียว เพราะไม่มีการตรวจสอบคลื่นสัญญาณจากภายนอก ตรวจสอบเฉพาะช่องสัญญาณที่เป็นมาตรฐาน 802.11 เท่านั้น

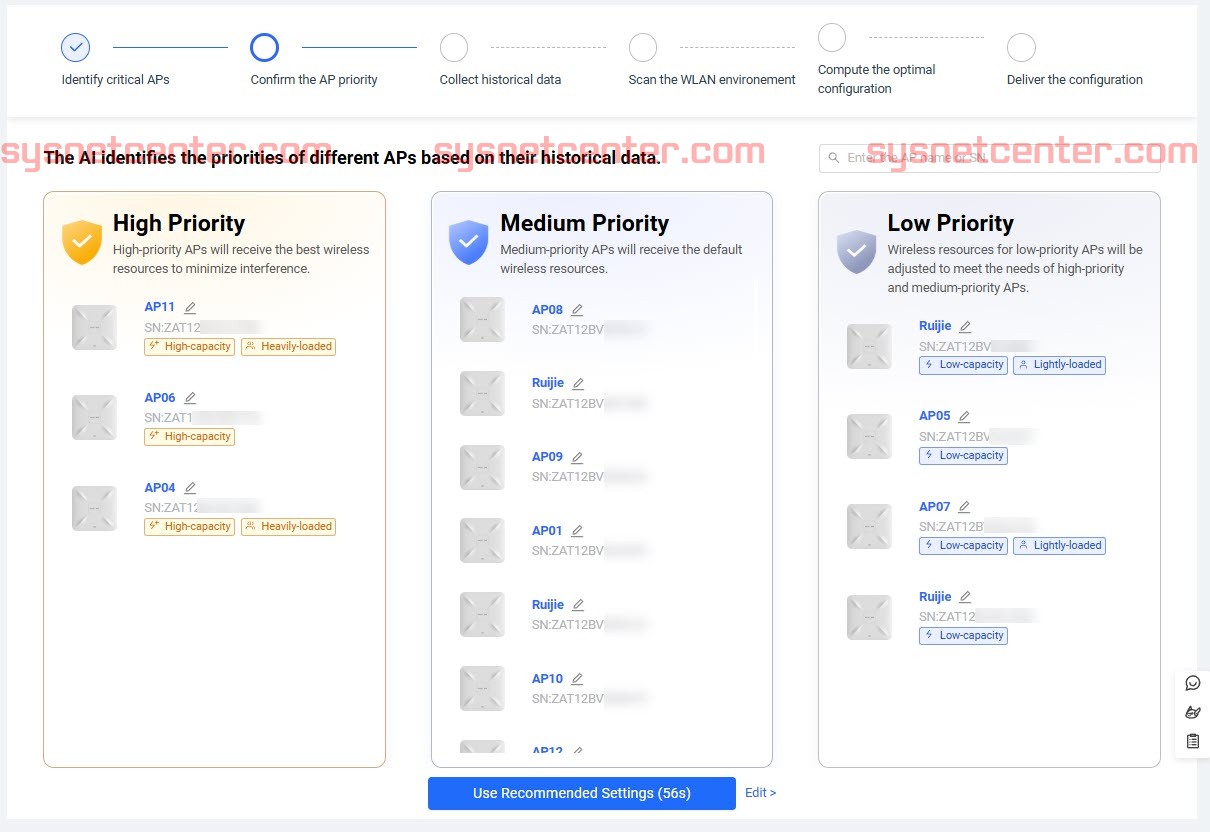

 AI จะมีการแยกตามลำดับความสำคัญของ Access Point ตัวไหนมี Device เชื่อมต่อเยอะ จะสำคัญสุด เวลาปรับแต่ง Channel, Channel Width, Power

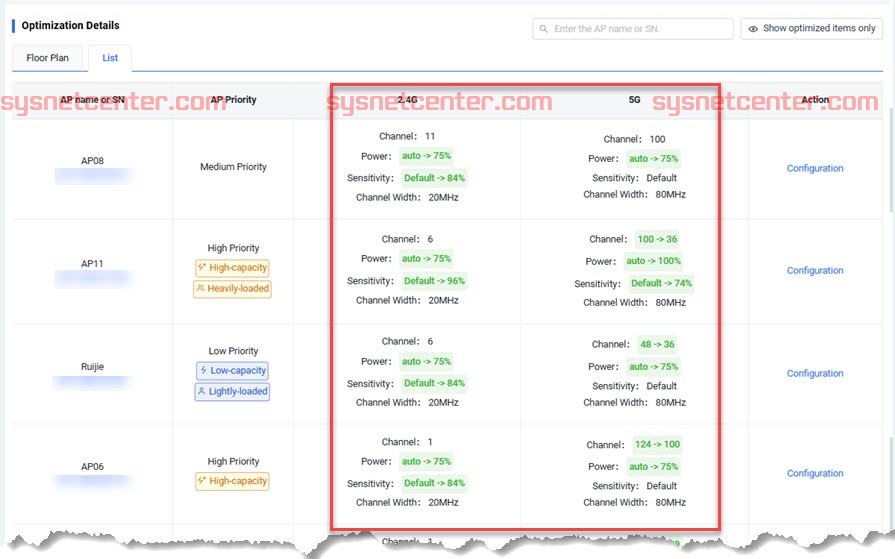

AI จัดการปรับแต่งค่าสัญญาณเรียบร้อย

AI Roaming

เมื่อก่อน วิธีการทำ Roaming มักจะใช้ค่า Thershold โดยจะเช็คว่ารับสัญญาณจาก Client ได้ต่ำกว่าเท่าไหร่ ให้ดีดออก และให้ Client กวาดหาสัญญาณ AP ใกล้เคียงเพื่อทำการเชื่อมต่ออีกครั้ง วิธีแบบนี้มันช้าครับ

แบบใหม่จะมี Protocol ในการจัดการ เป็นมาตรฐาน 802.11 k/v จะให้มันคุยกันเองระหว่าง Client และ AP ก็คุยกันเองอีก ว่าจะแนะนำให้ไปเกาะตัวไหน

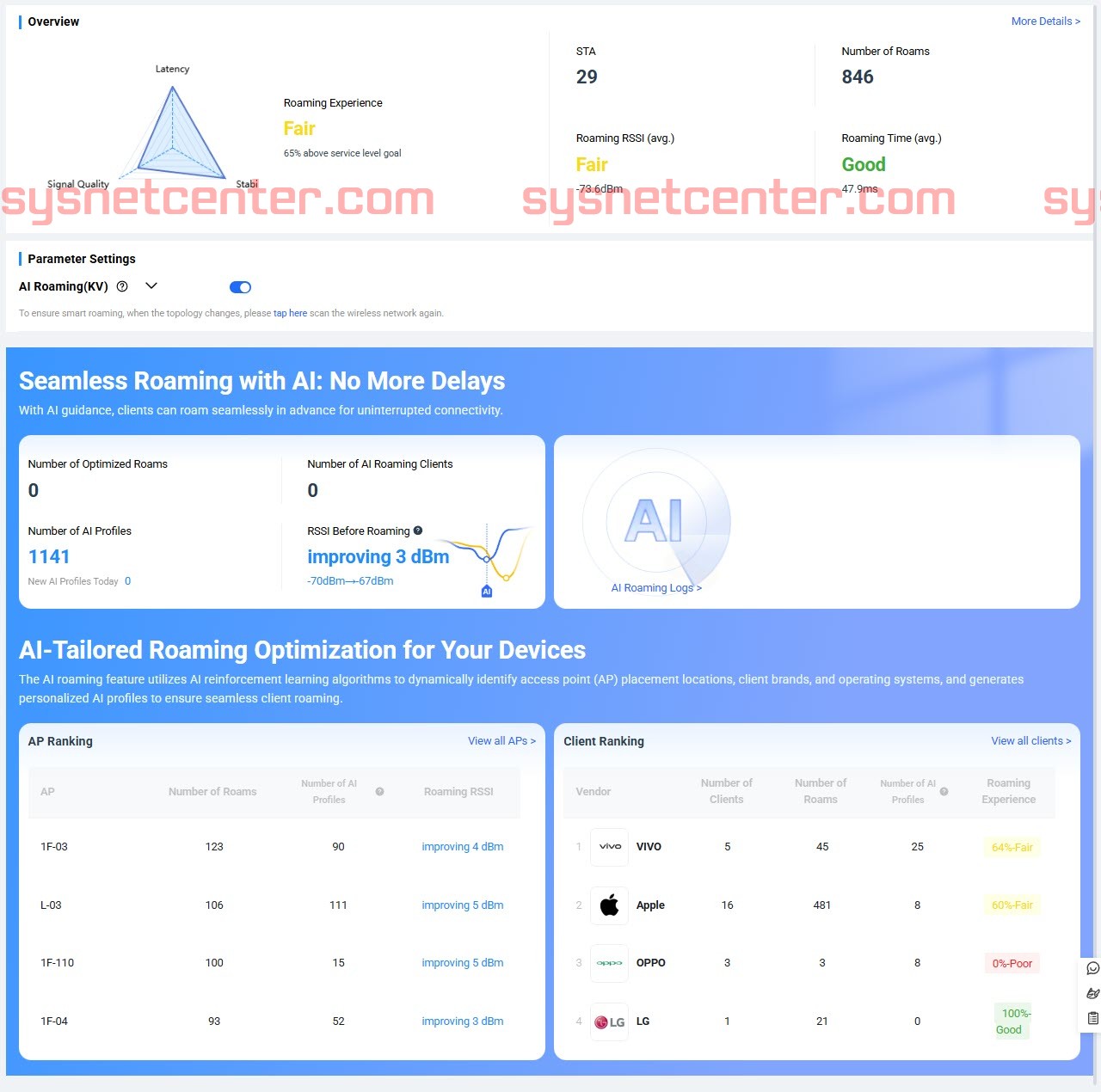

Ruijie AI Roaming จะมีการเก็บค่าต่างๆที่เกี่ยวข้องการการ Romaing มาเป็นสถิติและทำการปรับแต่งให้เหมาะสมครับ

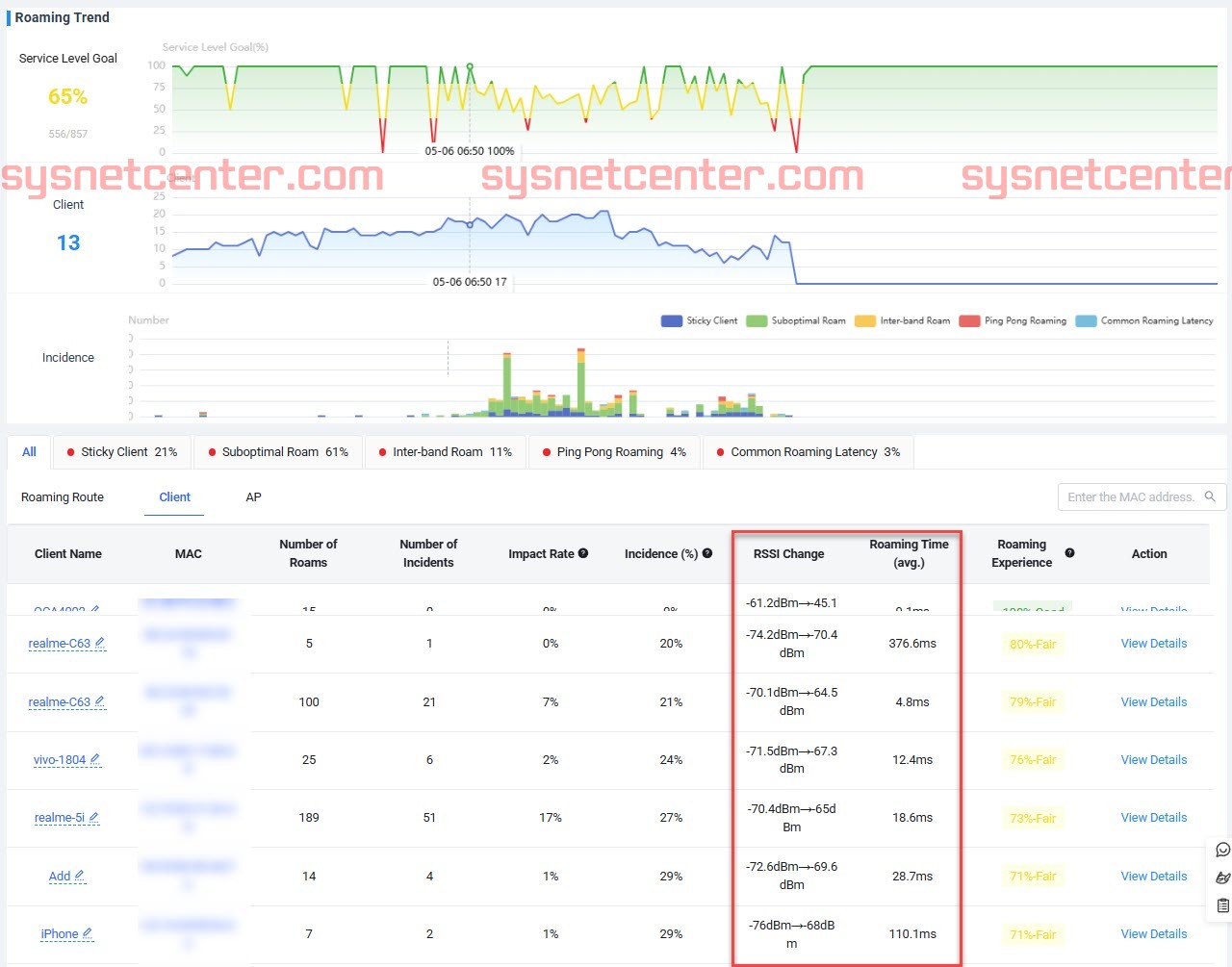

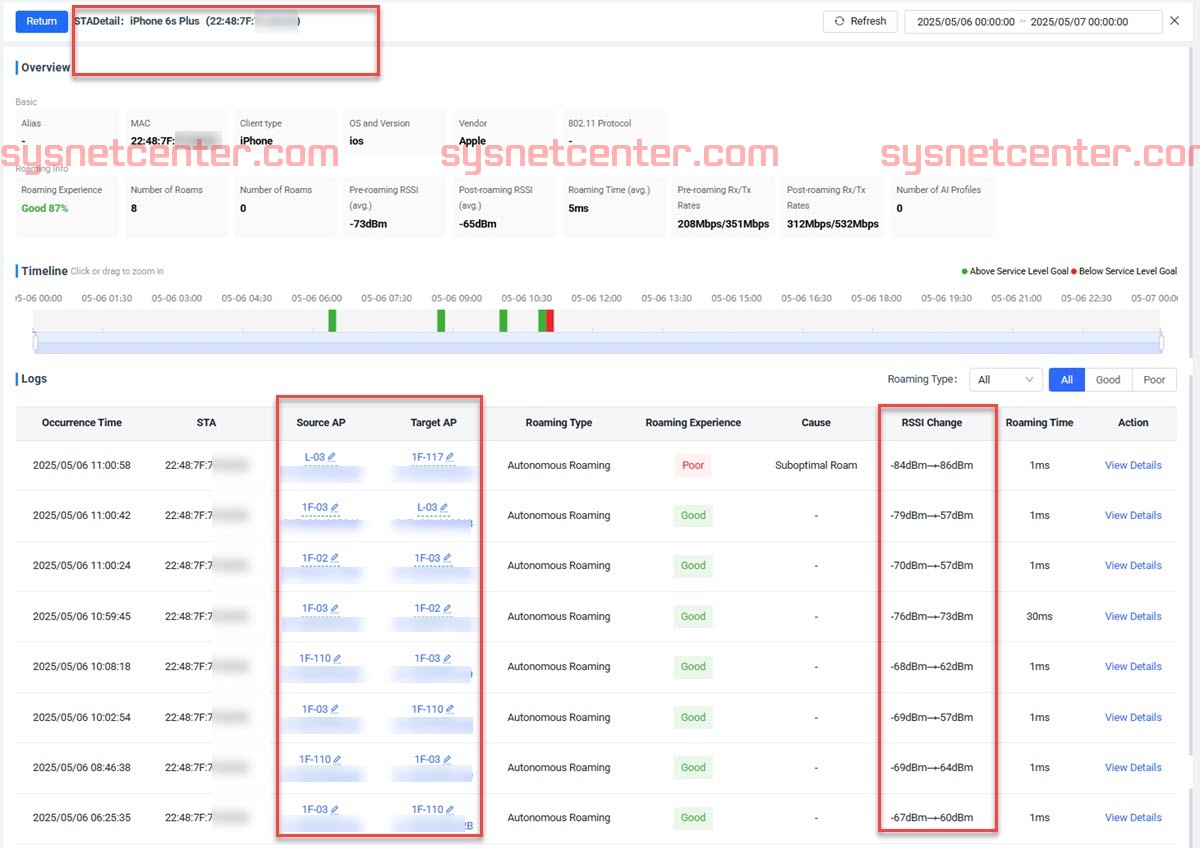

แสดงรายละเอียดว่ามีการ Roaming ไป AP ตัวไหน ที่ระดับสัญญาณเก่าและใหม่ที่ดีขึ้น และ ความเร็วในการ Roaming ถ้าค่าต่างๆที่ได้ไม่ค่อยดี แสดงว่าอาจจะเป็นเรื่องการวางตำแหน่งของ Access Point ครับ หรือ ติดตั้งจำนวนที่น้อยมากเกินไป

ถ้า Click เข้าไปดู Detail จะเป็นรายละเอียดของ Cleint แต่ละตัว

Flow Control/App/Website Control

ใน Ruijie Cloud Version ก่อนหน้าต้องเข้าหน้า GUI ของ Gateway โดยตรงเพื่อไปกำหนดค่า ใน Version นี้ทำบน Cloud ได้เลยครับ

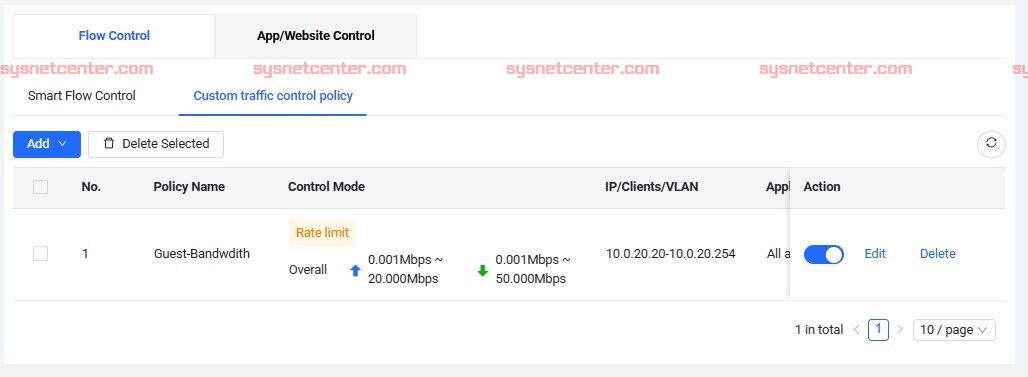

Flow Control

เป็นการกำหนด Bandwidht ความเร็ว Download/Upload ให้แต่ละ Clients

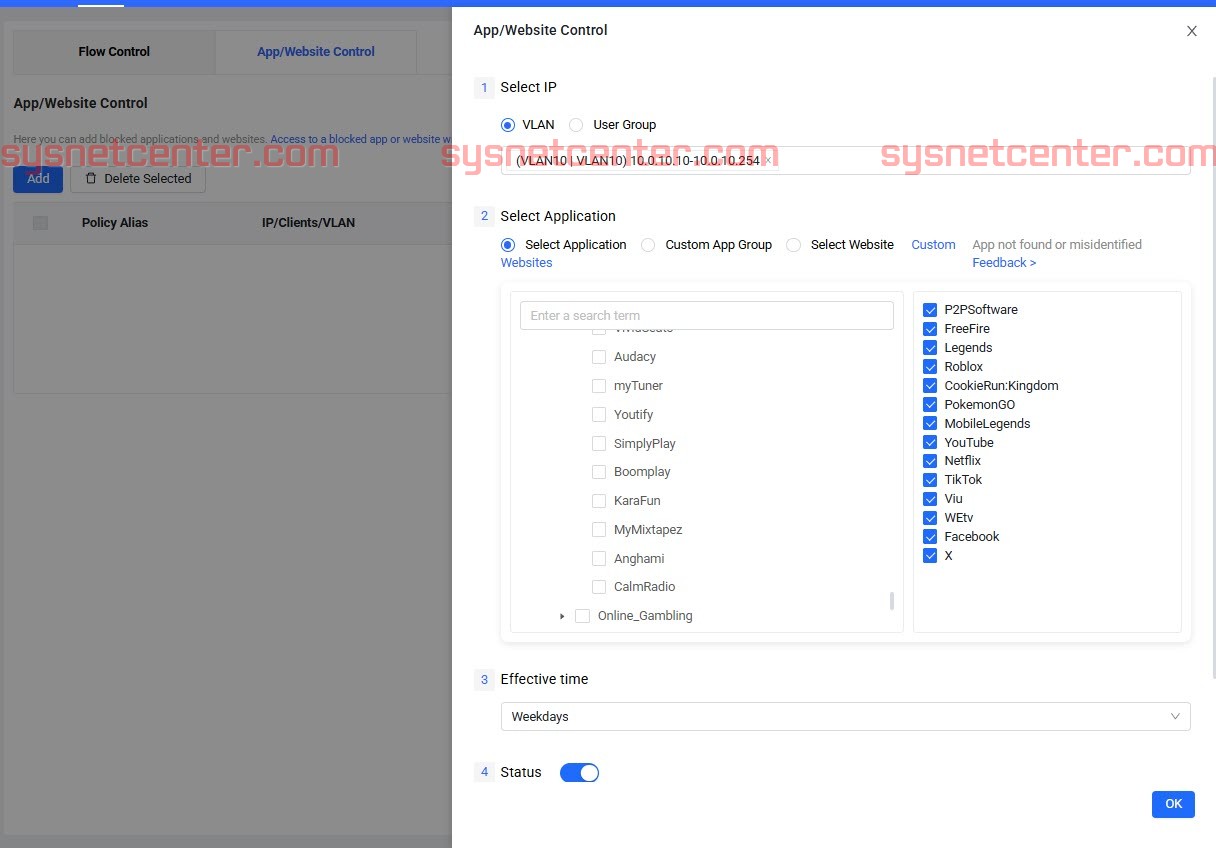

App Control

Block Application ต่างๆ เช่น Bittorrent, Game Online, Video Streaming, Youtube, Netflix

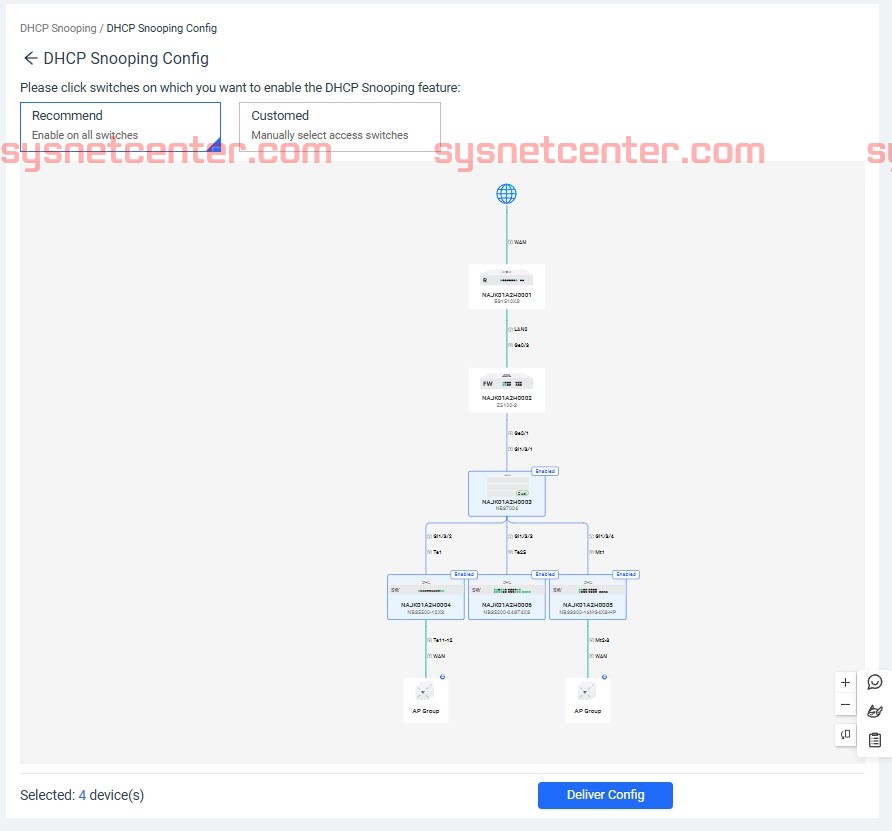

DHCP Snooping

จากเดิมเราต้องคอยเลือก Port Trust/Untrust ยอมให้ DHCP Server ทำการแจก IP เข้ามาที่ Port ไหนได้บ้างในแต่ละ Switch ใน Menu นี้ จะทำการกำหนดให้โดยอัตโนมัติกับทุกๆ Switch ใน Project เลย

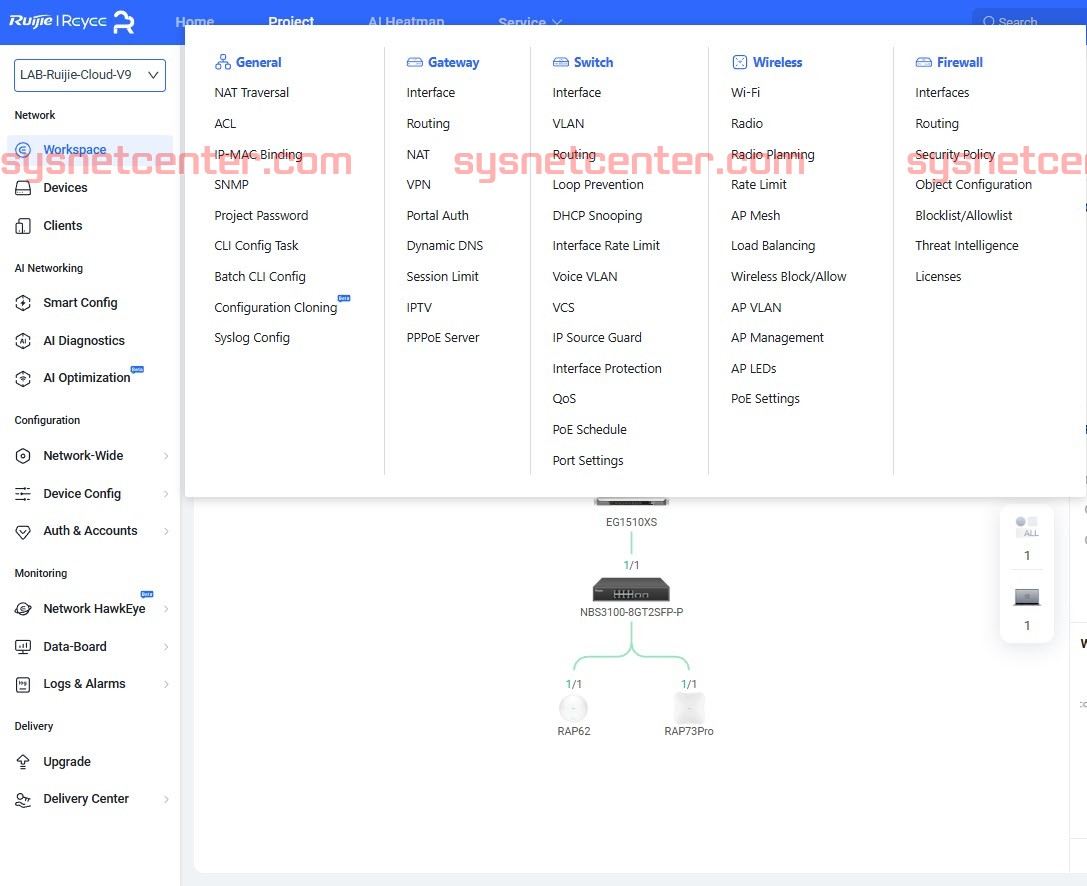

Device Config

Menu รวมการ Config ของอุปกรณ์แต่ละประเภท เช่น Gateway, Switch, Access Point และ Firewall จะมาอยู่ใน Menu นี้ครับ

Gateway

Interface

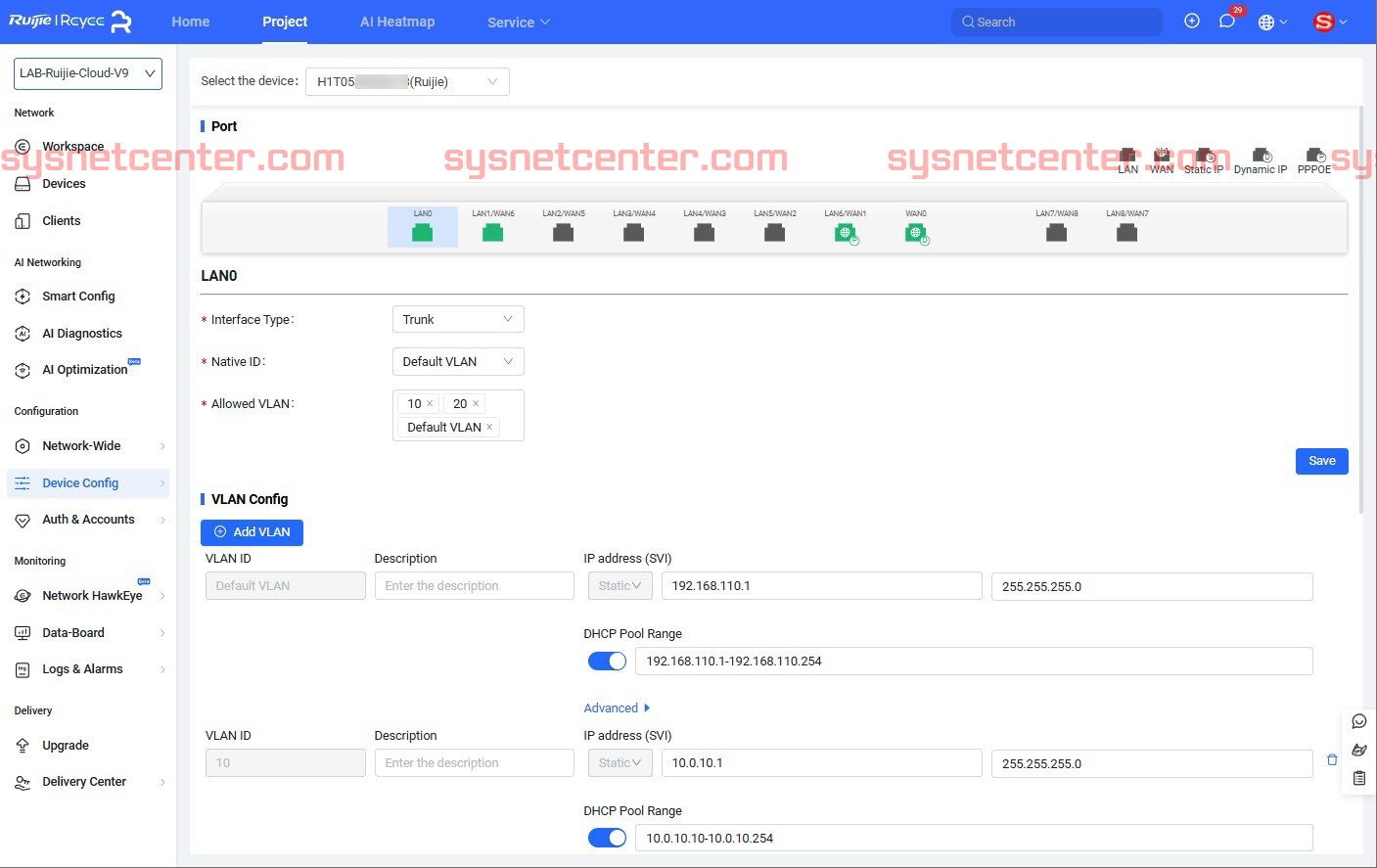

สร้าง VLAN Interface ที่ Menu นี้ได้เลย ไม่ต้องเข้าไปที่ GUI Local

Routing

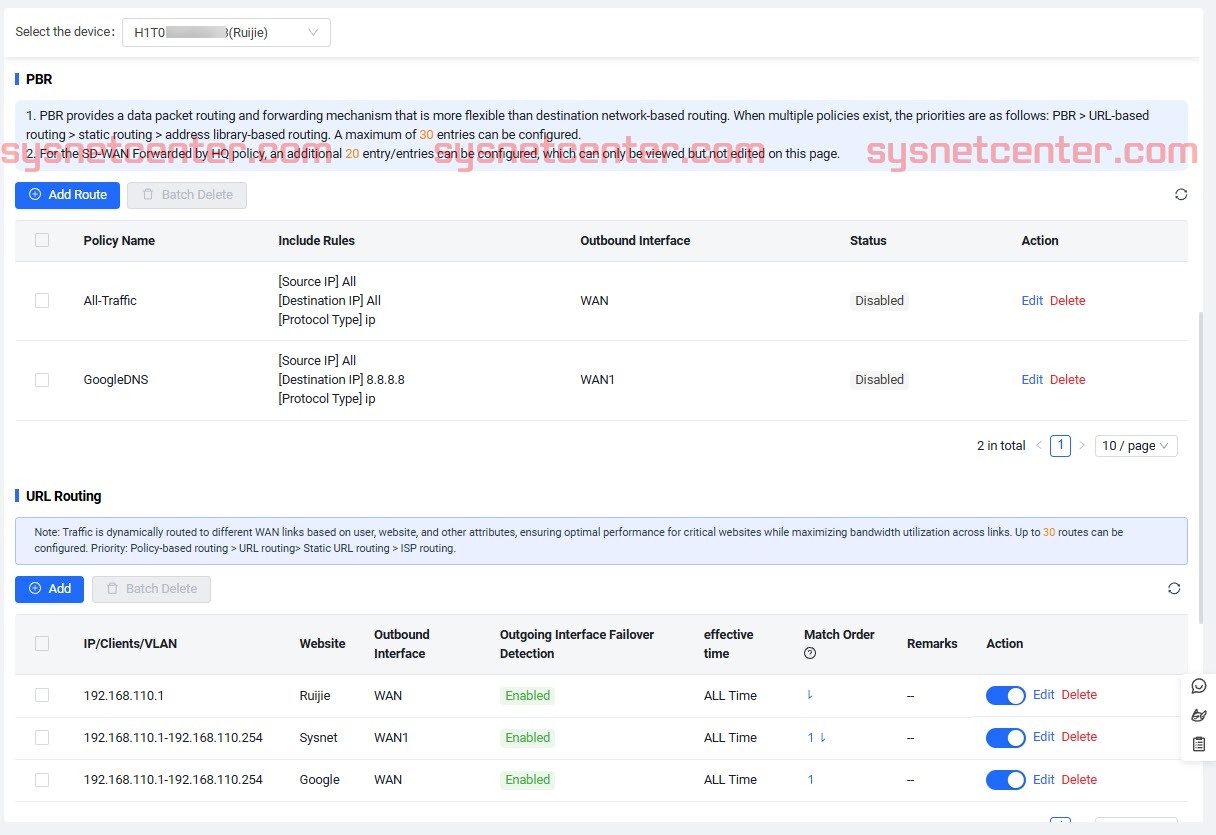

สำหรับทำ Static/Dynamic Routing และ Policy Base Routing (PBR) เวลาไป IP ไหนให้ออก WAN อะไร รวมถึง URL Routing เวลาไป Web ไหนให้ออก WAN อะไร

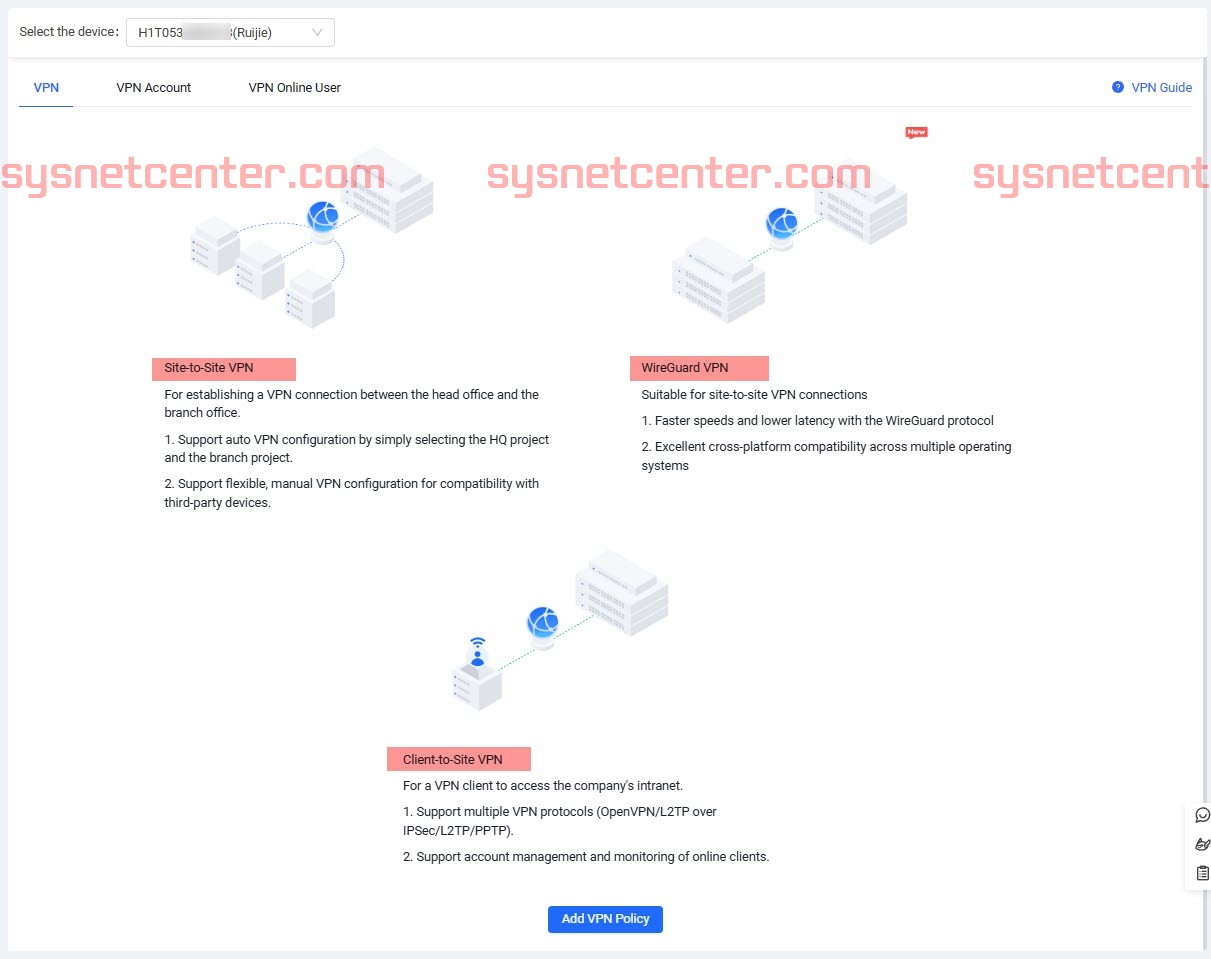

VPN

Version นี้รองรับ Wireguard VPN แล้วครับ เร็ว รองรับ Client ที่ Dial-Up ใน Network เดียวกันได้มากกว่า 1 Client

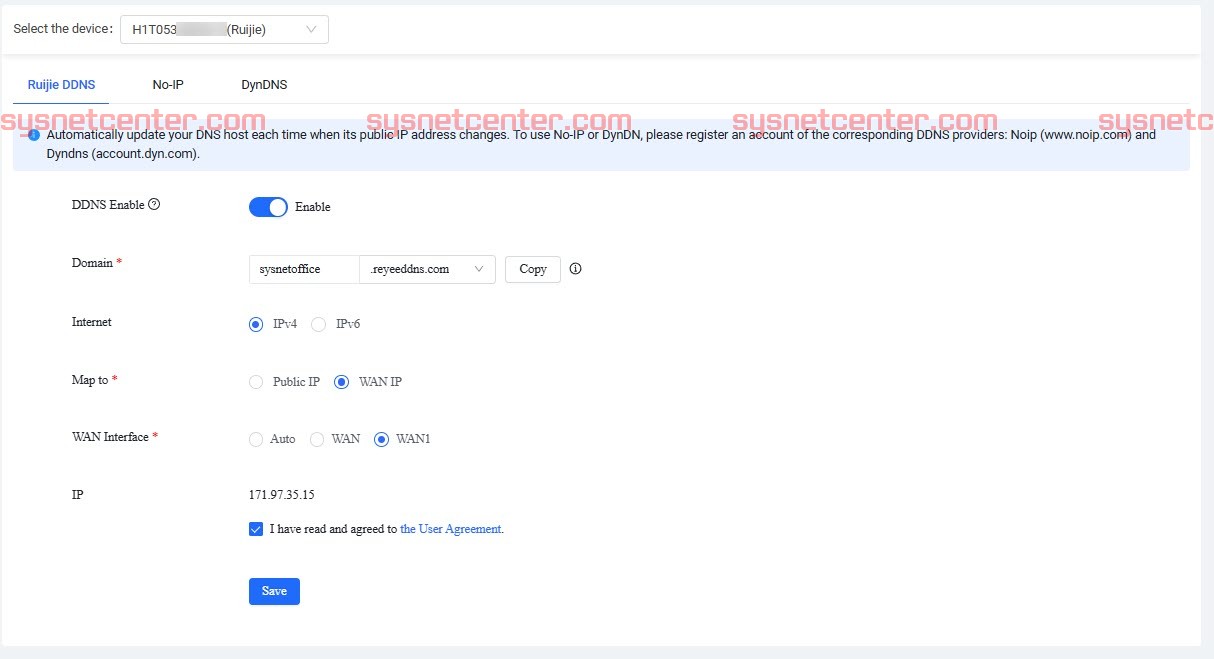

Dynamic DNS

รองรับ DDNS ของ No-IP, DynDNS และ Ruijie DNS ฟรี 1 Host ครับ

Switch

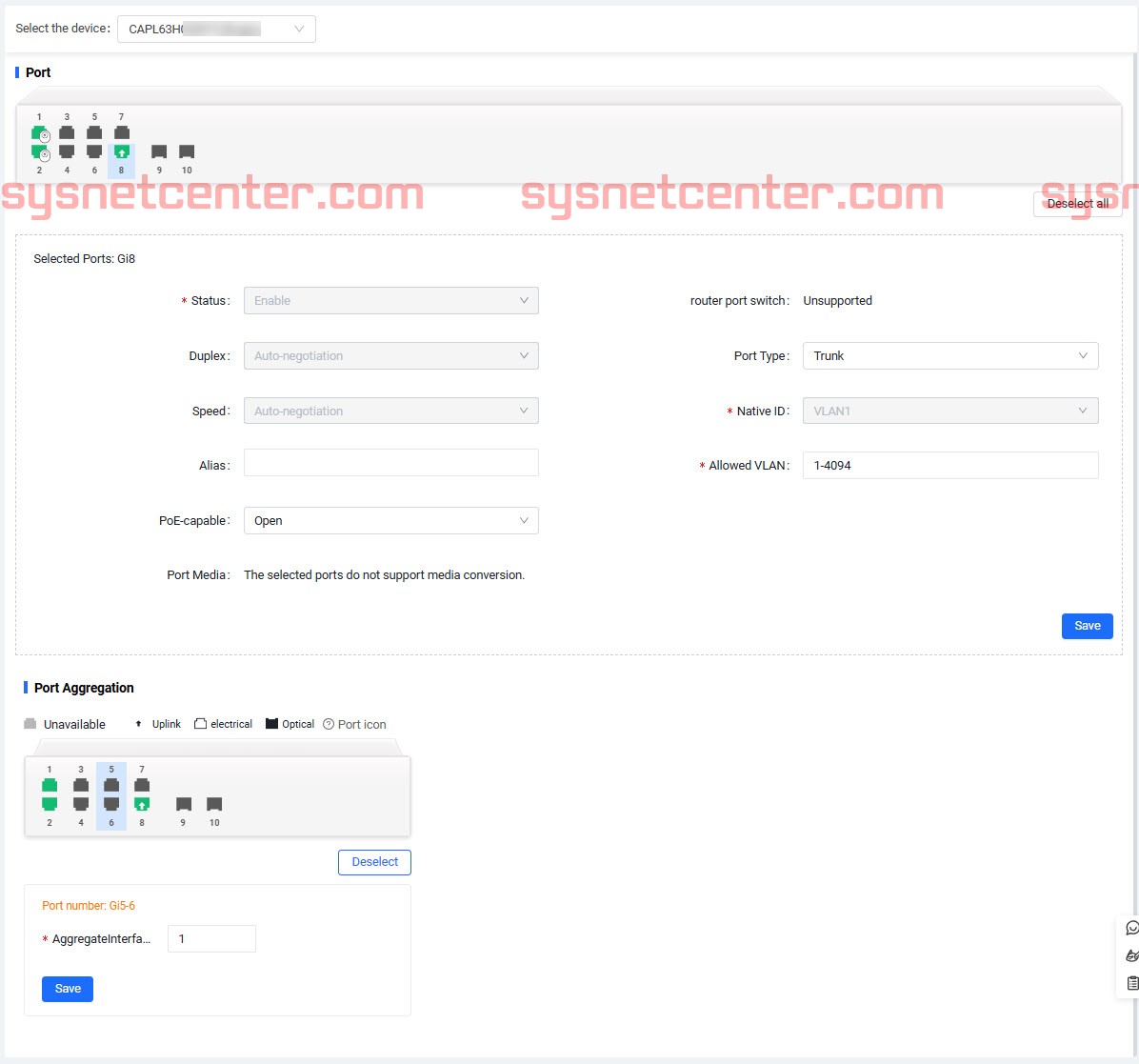

Interface

กำหนด Port Trunk/Access หรือทำ Link Aggregate ในหน้านี้ได้เลยครับ

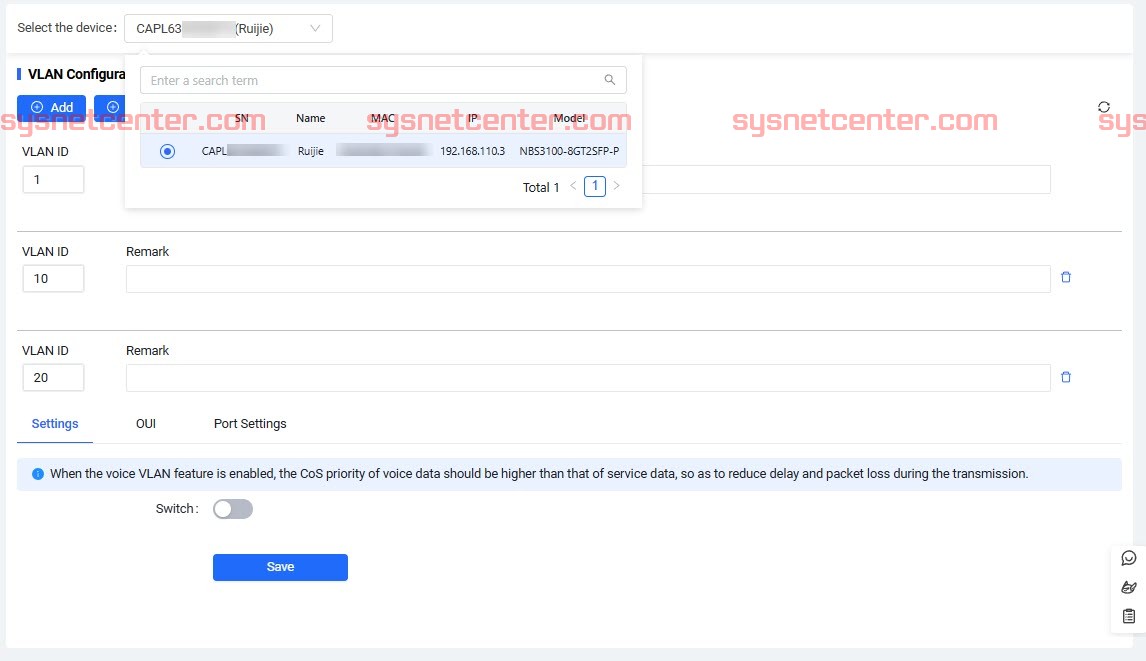

VLAN

สร้าง VLAN ให้กับ Switch ทำที่หน้านี้ง่ายดีครับ ไม่ต้อง Click ตัว Switch ที่หน้า Device ทีละตัว

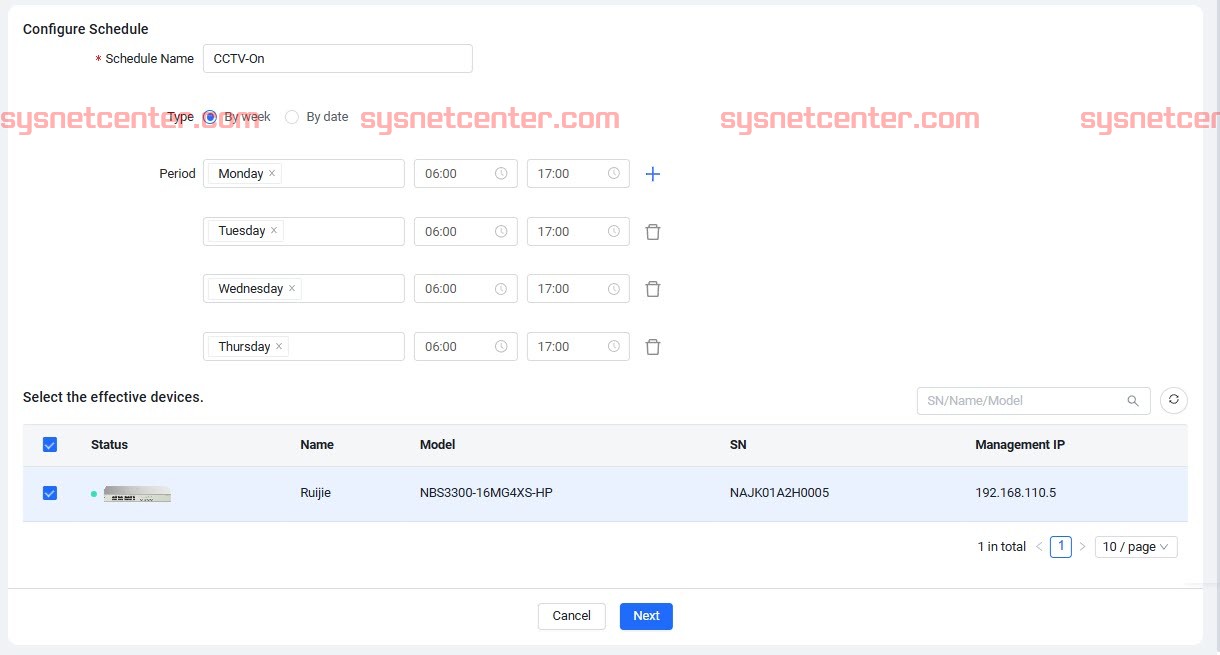

POE Schedule

กำหนดเวลา ปิด/เปิด POE อารมณ์ประมาณประหยัดพลังงานครับ

Access Point

WIFI

ช่วงแรกๆ Ruijie Access Point เท่านั้นที่รองรับ 802.1x เดี๋ยวนี้ Reyee Access Point รุ่นที่เป็น WIFI-6 Firmware ล่าสุดรองรับ 802.1x ได้แล้วครับ

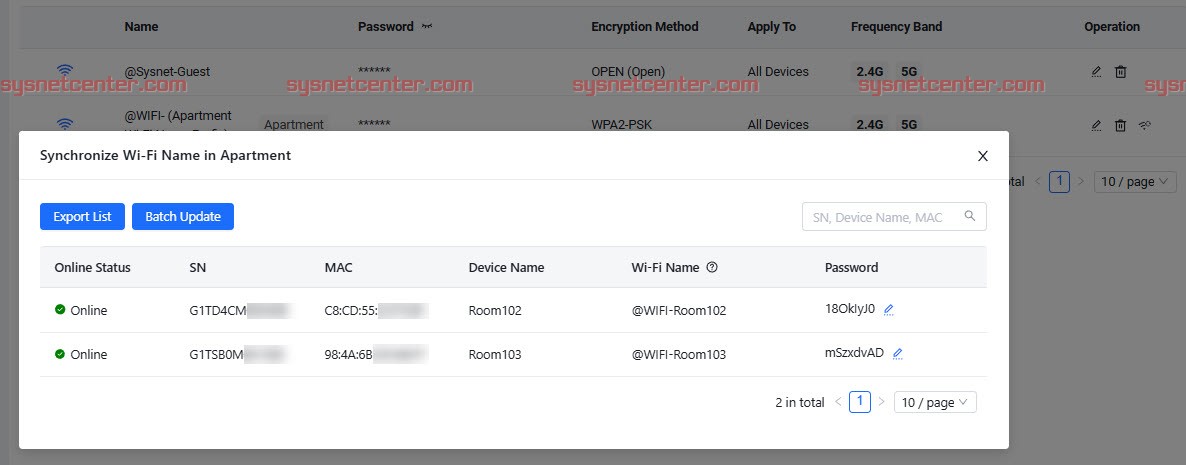

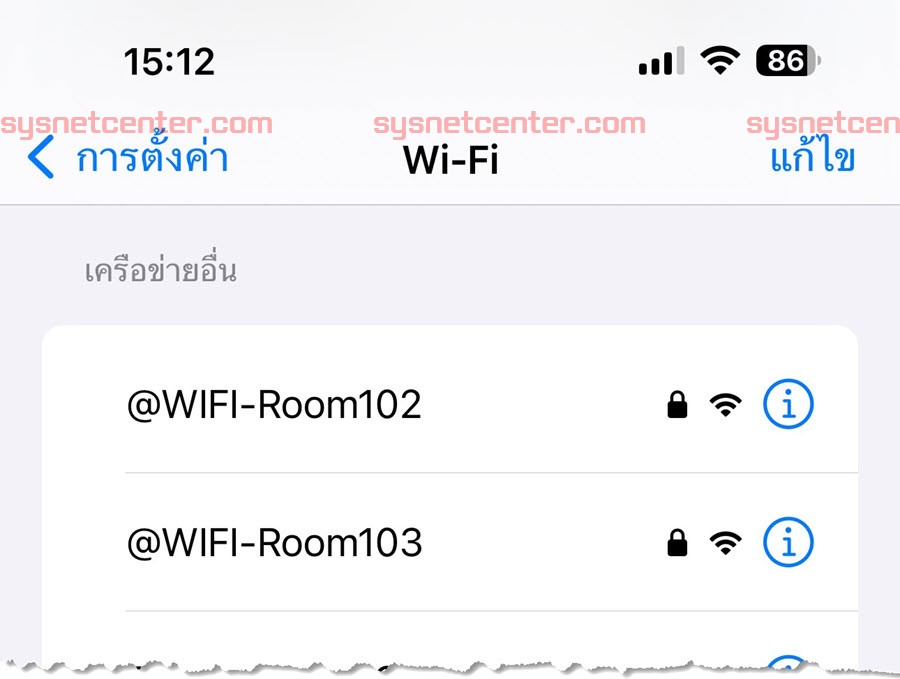

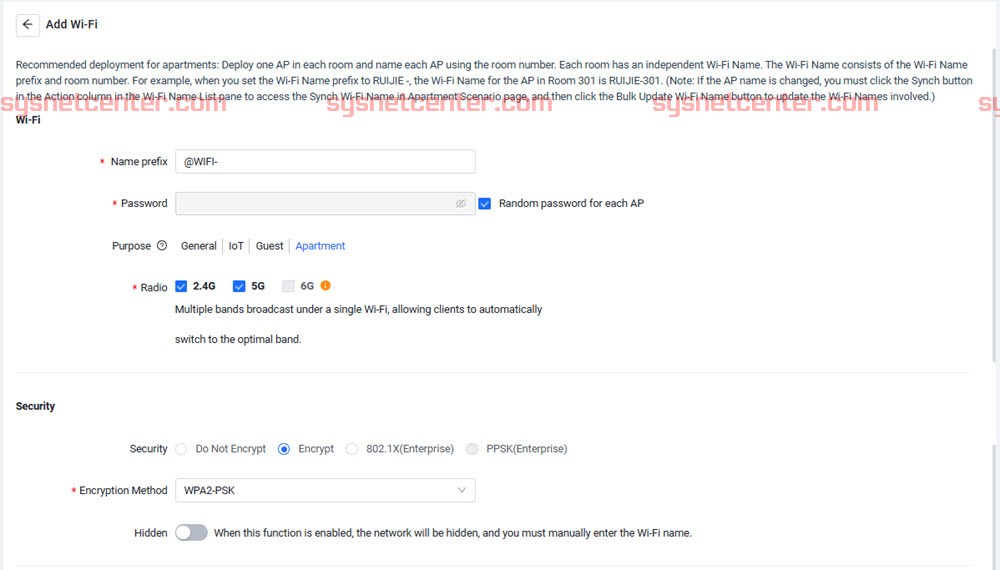

เพิ่มในส่วน Apartment แต่ละ AP จะปล่อย SSID และรหัสผ่านไม่เหมือนกัน โดยกำหนด Name prefix ครับ จะเหมาะกับงานที่เราติดตั้ง AP แต่ละห้องเลย

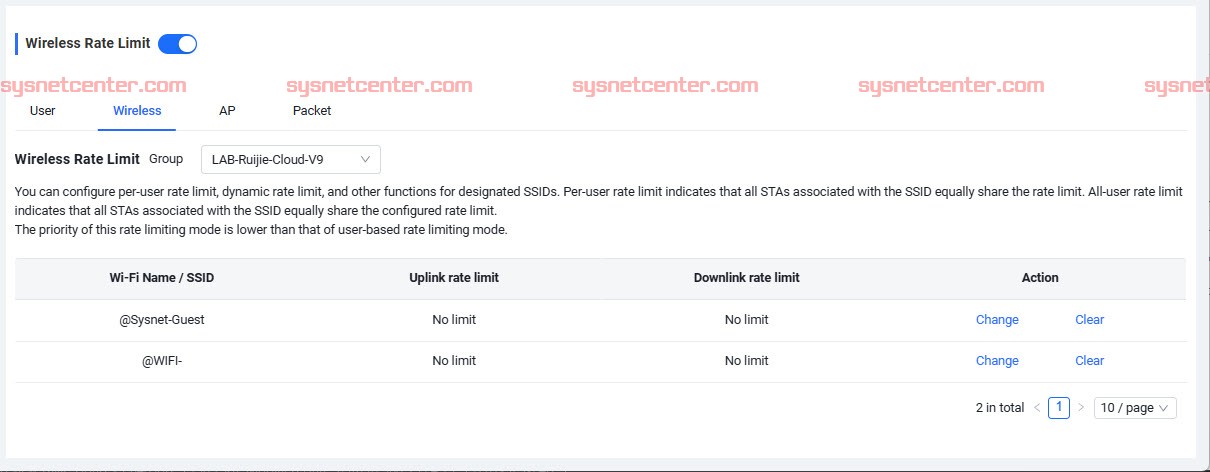

Rate Limit

กำหนดความเร็ว WIFI ให้แต่ละ Clients โดย AP จะเป็นตัวจัดการครับ ถ้า Clients เชื่อมต่อเยอะๆแนะนำให้ Gateway ทำหน้าที่นี้แทนดีกว่า

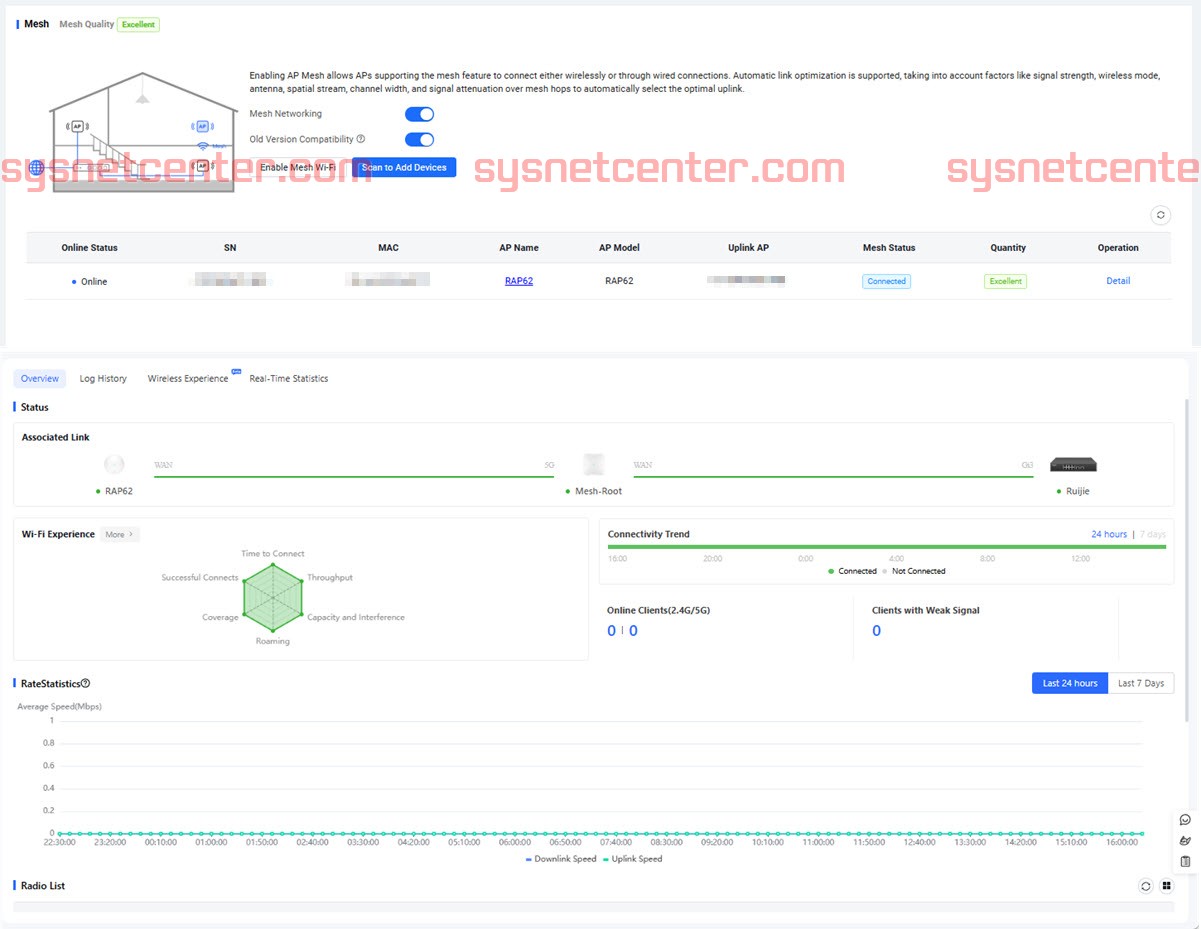

AP Mesh

Reyee AP รองรับการทำ MESH WIFI ครับ แต่ Ruijie AP ยังไม่รองรับครับ

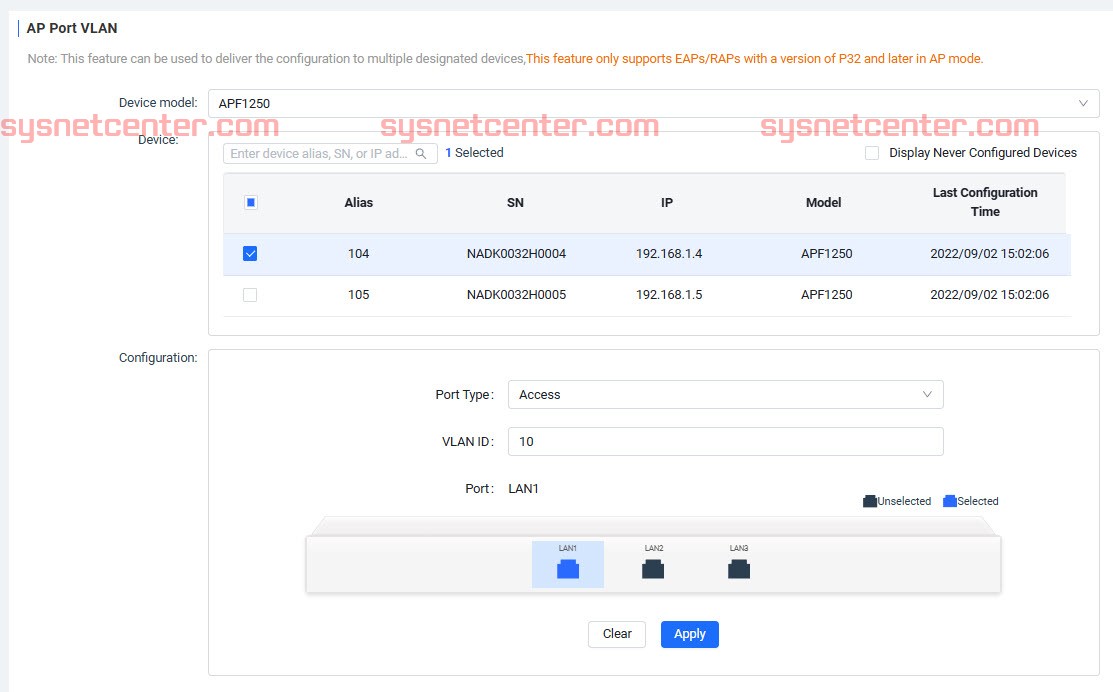

AP VLAN

Reyee AP ที่เป็นแบบ Wall-Plate จะกำหนด VLAN ให้แต่ละ Port ได้ครับ

Firewall

อุปกรณ์ Ruijie Firewall รายละเอียดค่อนข้างเยอะครับ เดี๋ยวผมขอทำเป็นอีกบทความครับ

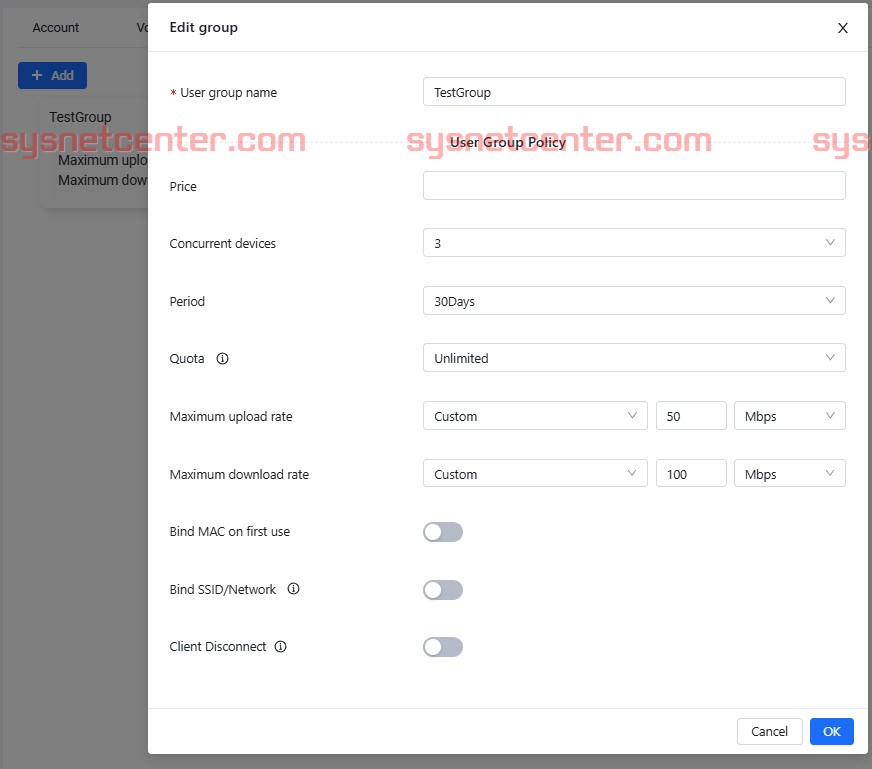

Auth & Account

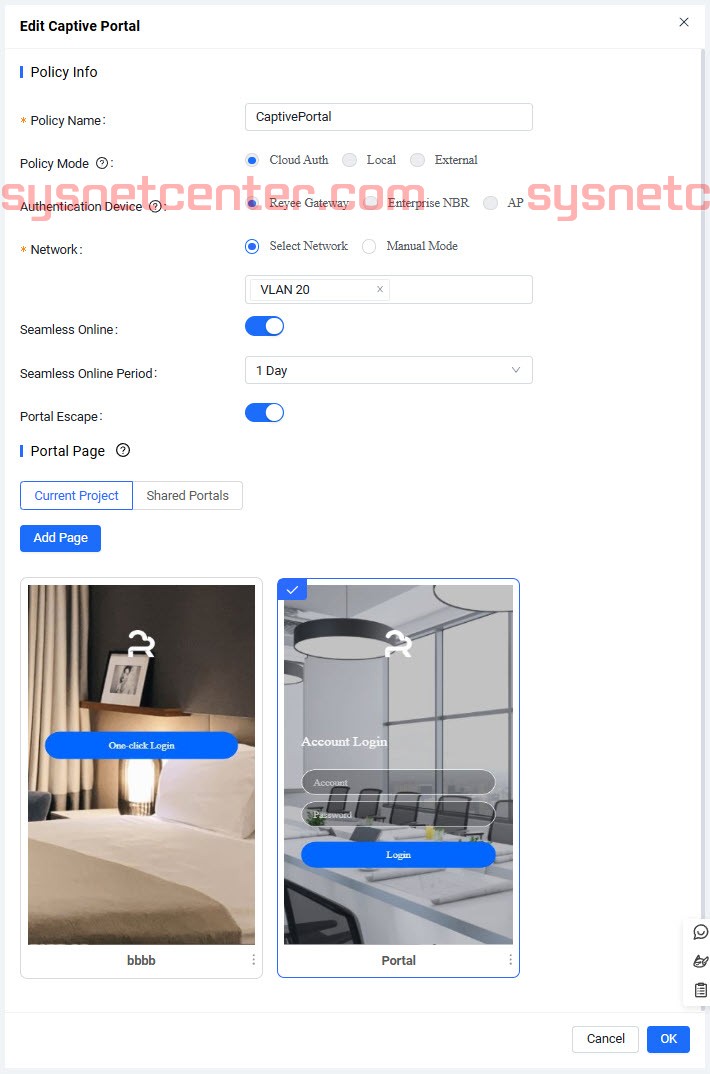

Captive Portal

รองรับ Cloud Captive Portal

HTML Customization

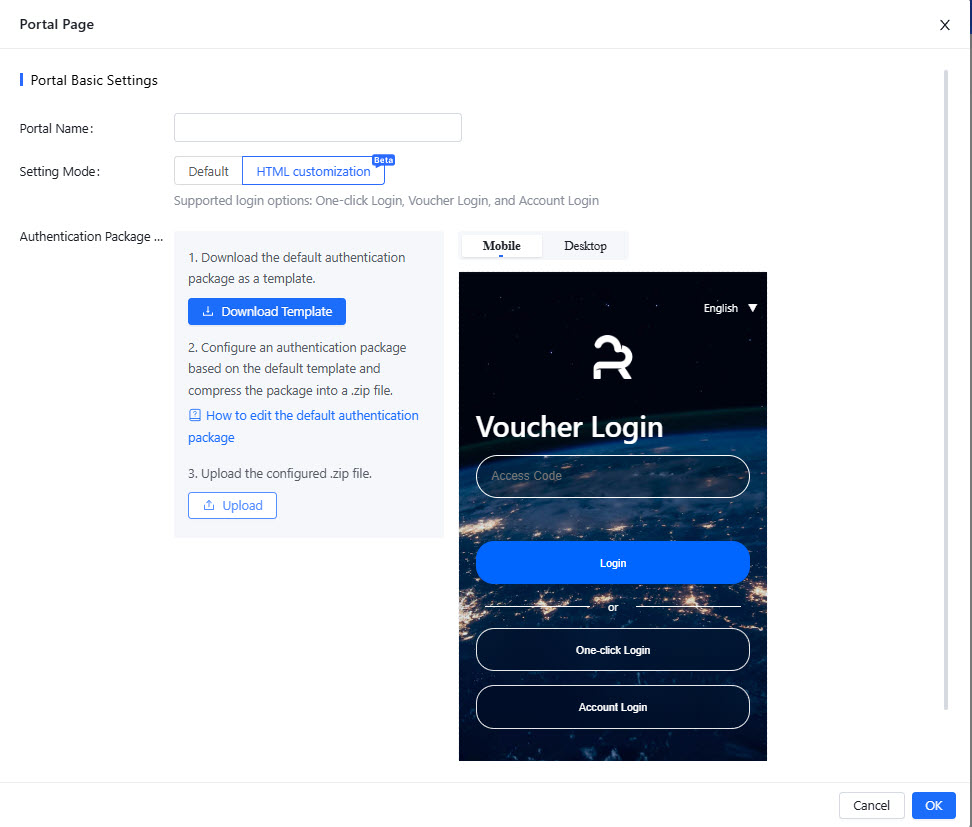

ใน Ruijie Cloud V9 รองรับการปรับแต่งหน้าตา Captive Portal แบบละเอียดโดยการแก้ไข HTML ครับ

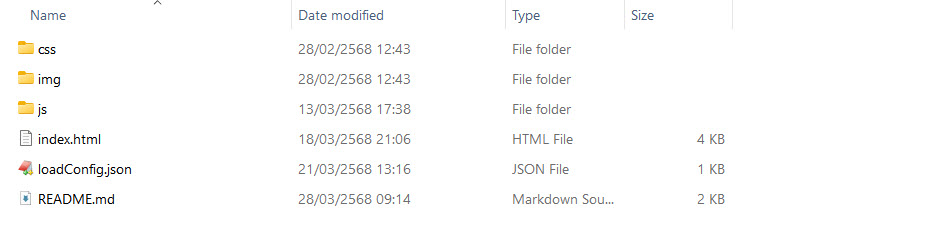

Download HTML Template มาทำการแก้ไข

Network HawkEye

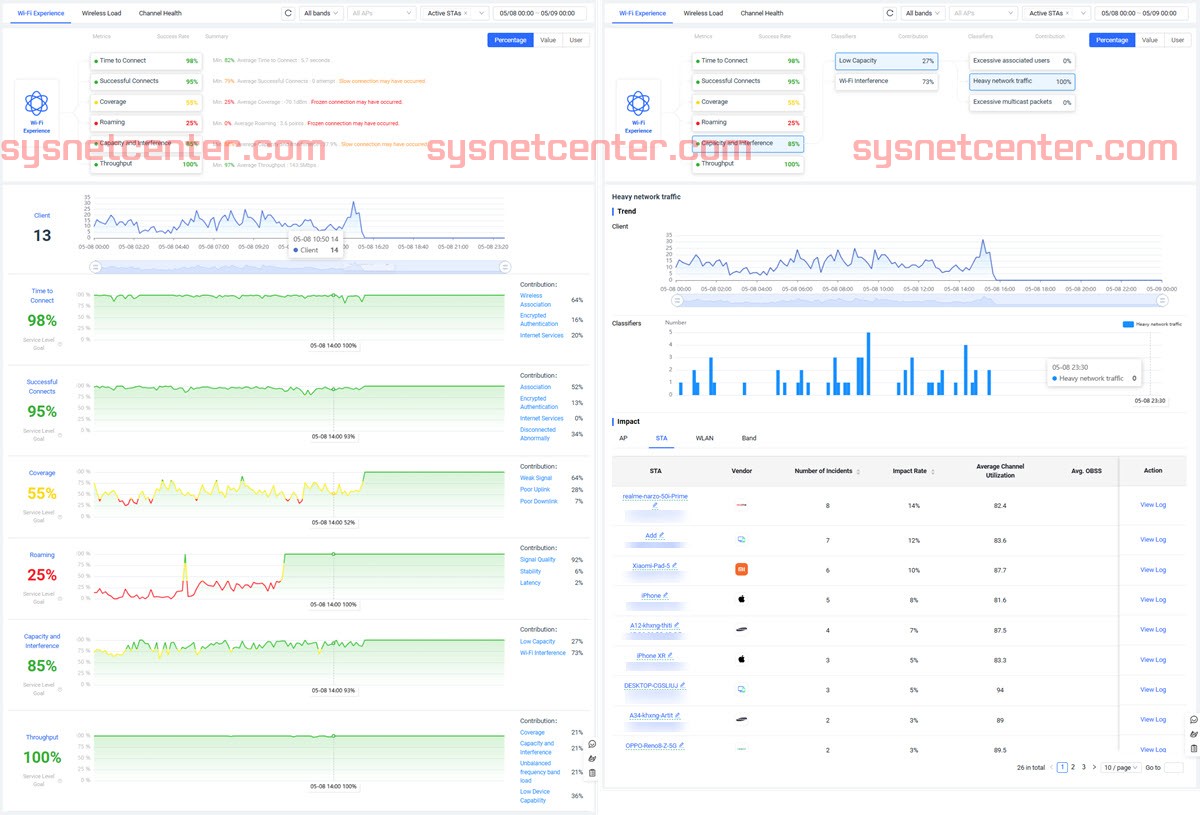

Wi-Fi Health

ภาพรวมสรุประบบ WIFI ครับ

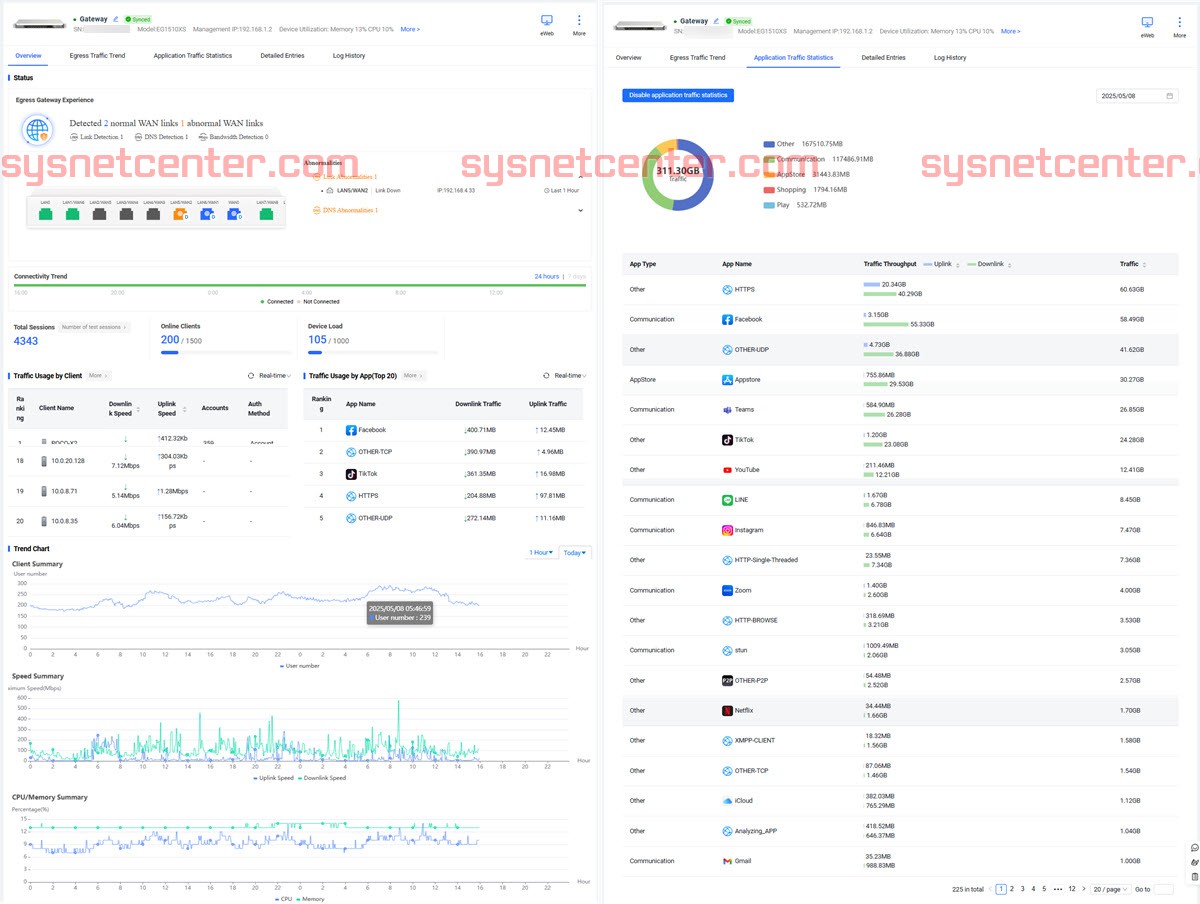

WAN Health

Data-Board

Network Report

สรุปภาพรวมของ Network ครับ จำนวน Clients, Traffic, AP ที่มี Clients เชื่อมต่อหรือมี Traffic เยอะ , Client ที่ใช้ Traffic ปริมาณมากๆ

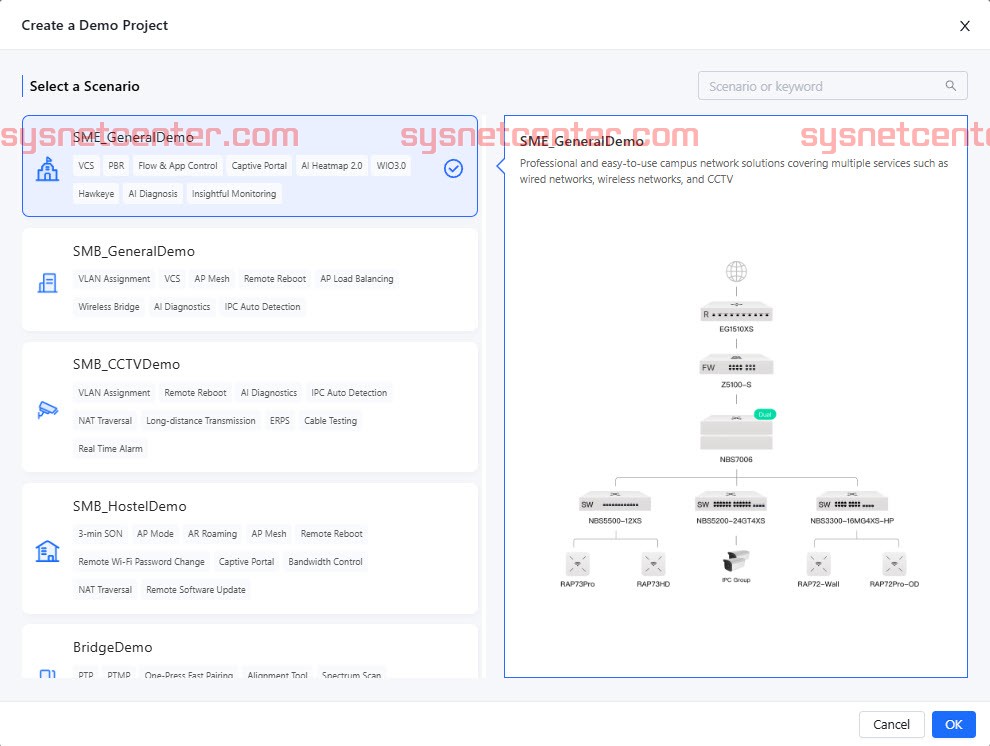

รูปเยอะไปหน่อย แต่ละ Feature ก็น่าสนใจทั้งนั้น เพราะมาจากการ Request จากผู้ใช้งาน ทาง Ruijie ก็จัดการเพิ่มหรือเสริมให้ Menu ค่อนข้างเยอะอาจจะต้องใช้เวลาศึกษาเพิ่มเติม ถ้ายังไม่มี Product Ruijie แต่ต้องการลองใช้งาน Ruijie Cloud สามารถ Create Demo Project เพื่อทดลองเล่นได้นะครับ
