Review Reyee RG-EST350G Wireless Bridge 5Km จับคู่อัตโนมัติ รองรับ TDMA

Review Reyee RG-EST350G Wireless Bridge จับคู่อัตโนมัติ รองรับ TDMA

RG-EST350G อุปกรณ์ Wireless Bridge รุ่นใหม่จาก Reyee by Ruijie ครับ

อุปกรณ์เชื่อมต่อเครือข่ายระยะไกลด้วยคลื่นวิทยุ Point To Point (PTP) และ Point To Multi-Point (PTMP) ระยะทางสูงสุดไม่เกิน 5Km เหมาะกับงานกล้องวงจรปิด เชื่อมเครือข่าย Network ระหว่างสถานที่ เช่น ระหว่างบ้าน ในโกดัง โรงงาน แทนการเดินสาย Lan หรือ สาย Fiber การ Config ไม่ยาก เปิดเครื่องเสียบ Power สามารถใช้งานได้เลย หรือ จะนำขึ้น Cloud เพื่อทำการ Managed/Monitor จากที่ไหนก็ได้ การติดตั้งง่ายแค่ไม่มีสิ่งกีดขวางหรือบดบังสัญญาณระหว่างตัวอุปกรณ์

Specification

• ระยะทางสูงสุด 5Km
• มาตรฐาน WIFI 5 802.11ac คลื่นความถี่ 5GHz
• 3 Port LAN Gigabit
• รองรับ Power Supply 3 รูปแบบ 12 VDC, Passive PoE และ POE มาตรฐาน 802.3af/at
• เชื่อมต่อจับคู่หากันโดยอัตโนมัติ
• ปุ่ม One-Touch สำหรับ Mode PTMP
• รองรับ Protocol TDMA
• รองรับการจัดการผ่าน Ruijie Cloud
• อัตราขยายของเสาอากาศ 16dBi บีมแนวนอน 31 องศา แนวตั้ง 14 องศา
• กันน้ำกันฝุ่นมาตรฐาน IP55

Reyee RG-EST350G รุ่นนี้ Upgrade มาจากรุ่น RG-EST350 V2 ข้อแตกต่างคือ รองรับ Protocol TDMA, Poe 802.3af/at, เสาเพิ่มเป็น 16dBi และ Port LAN Gigabit 3 Port

TDMA คืออะไร

TDMA ย่อมาจาก Time Division Multiple Access แปลตรงตัวคือ การแบ่งช่องเวลาการเข้าถึง เป็นรูปแบบการคุยกันแบบนึงครับ คือแบ่งช่องเวลาคุย จะไม่เหมือนมาตรฐาน 802.11 พวก WIFI ที่เราใช้ๆกันมันใช้ CSMA/CA ซึ่งมันจะตรวจก่อนไอ้ที่จะคุยด้วยว่างมั้ย ไม่ว่างก็รอ พอว่างแล้วก็ค่อยส่ง เพื่อป้องกันข้อมูลชนกันเพราะใช้ความถี่เดียวกัน เหมือนวิทยุสื่อสารสมัยก่อนนะครับ ว.2 เปลี่ยน อีกฝั่งต้องได้ยินคำนี้ ถึงค่อยเริ่มการสื่อสาร

ทีนี้เวลาเราทำ PTP, PTMP ด้วยความที่คลื่นวิทยุมันเกี่ยวข้องกับสภาพแวดล้อม ไม่ว่าจะเป็นระยะทางที่ทำให้เกิด Delay หรือ การสะท้อนของคลื่นกับพื้นทำให้เกิด Multipath (ข้อมูลเดียวกันแต่มาจากหลายเส้นทาง) การใช้ CSMA/CA เพื่อรอสุ่มฟังว่าว่างแล้วค่อยส่ง มันทำให้ช้าไปเยอะครับ

การใช้ TDMA เป็นการแบ่งช่วงเวลาในการคุยกัน ช่วงเวลานี้เธอคุยชั้นฟัง ช่วงเวลานี้ชั้นคุยเธอฟัง ไม่ใช่มารออีกฝ่ายนึงเงียบแล้วค่อยคุย แบ่งเวลากันชัดเจนไปเลย หรือ จะให้ให้ใครคุยนานกว่า คุยสั้นกว่าก็ทำได้เช่นกันครับ เป็นการจัดการระดับความสำคัญของฝั่ง Downlink/Uplink

ซึ่งจริงๆการคุยกันมันก็น่าจะเป็นแบบนี้ครับ ต่างฝ่ายต่างพูดไม่ยอมหยุด แบบนี้มันทะเลาะกันแน่ๆ

ถ้าใครพอเคยใช้อุปกรณ์ Ubiquiti ที่เป็นพวก Nanostation, RocketM5 จะมีคำว่า AirMax อันนี้แหล่ะครับเป็นการใช้ Protocol TDMA มี GPS sync ด้วย เอาเวลาระดับนาโนวินาทีจาก GPS มาจัดการช่องเวลา แต่ก็แลกมาด้วยราคาที่ค่อนข้างสูง

โอเค ทฤษฎีเดี๋ยวจะยาวไปครับ เราไม่ได้เอาไว้สอบ แค่พอเข้าใจก็พอว่าสิ่งที่เขาสร้างมา เราควรนำไปใช้ในลักษณะงานแบบไหน ช่วยแก้ปัญหาอะไรได้บ้าง และให้งานของเราออกมามีประสิทธิภาพมากที่สุดตามงบประมาณที่มี

การรู้ทฤษฎีอย่างละเอียดเป็นหน้าที่ผู้ขายก็พอครับ เพื่อจะได้สรุปให้ทางลูกค้าได้เข้าใจง่ายที่สุด ^^

Hardware

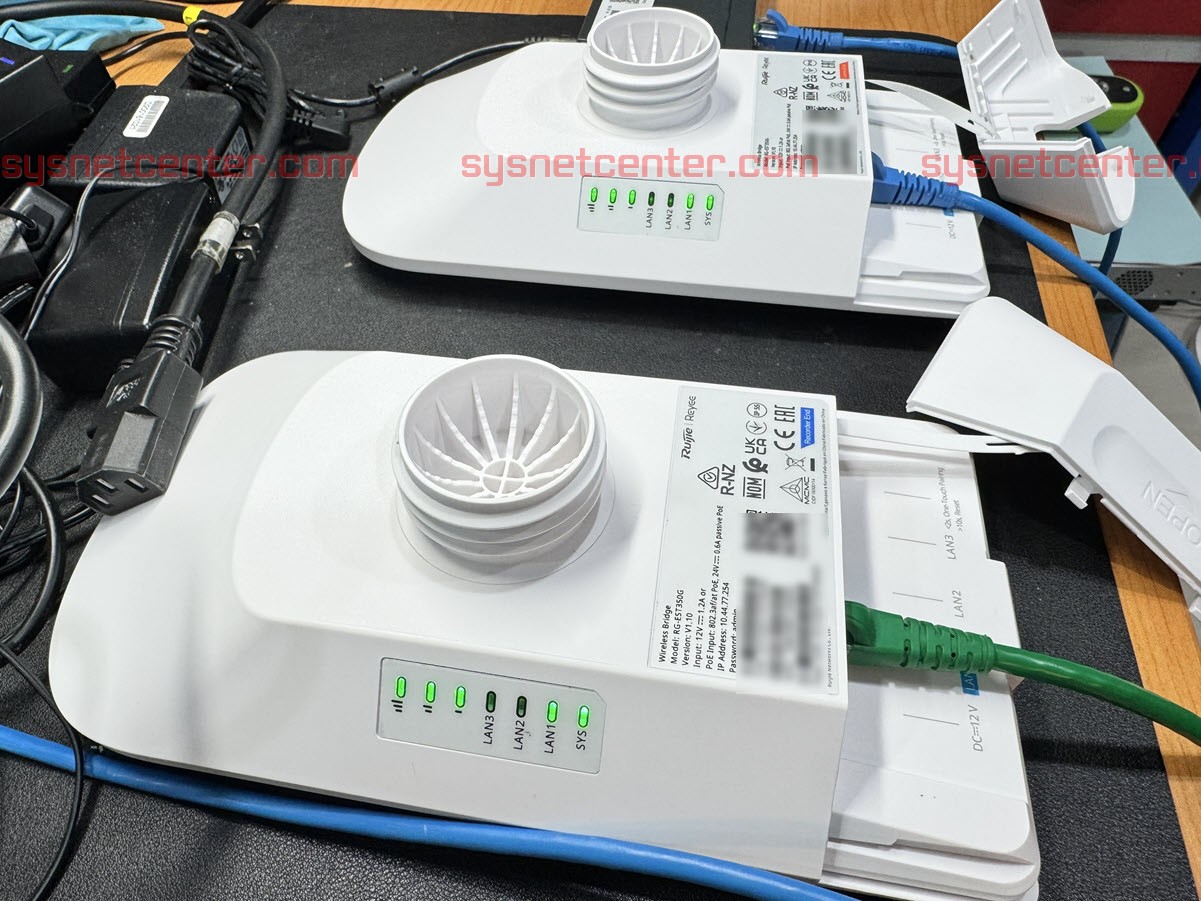

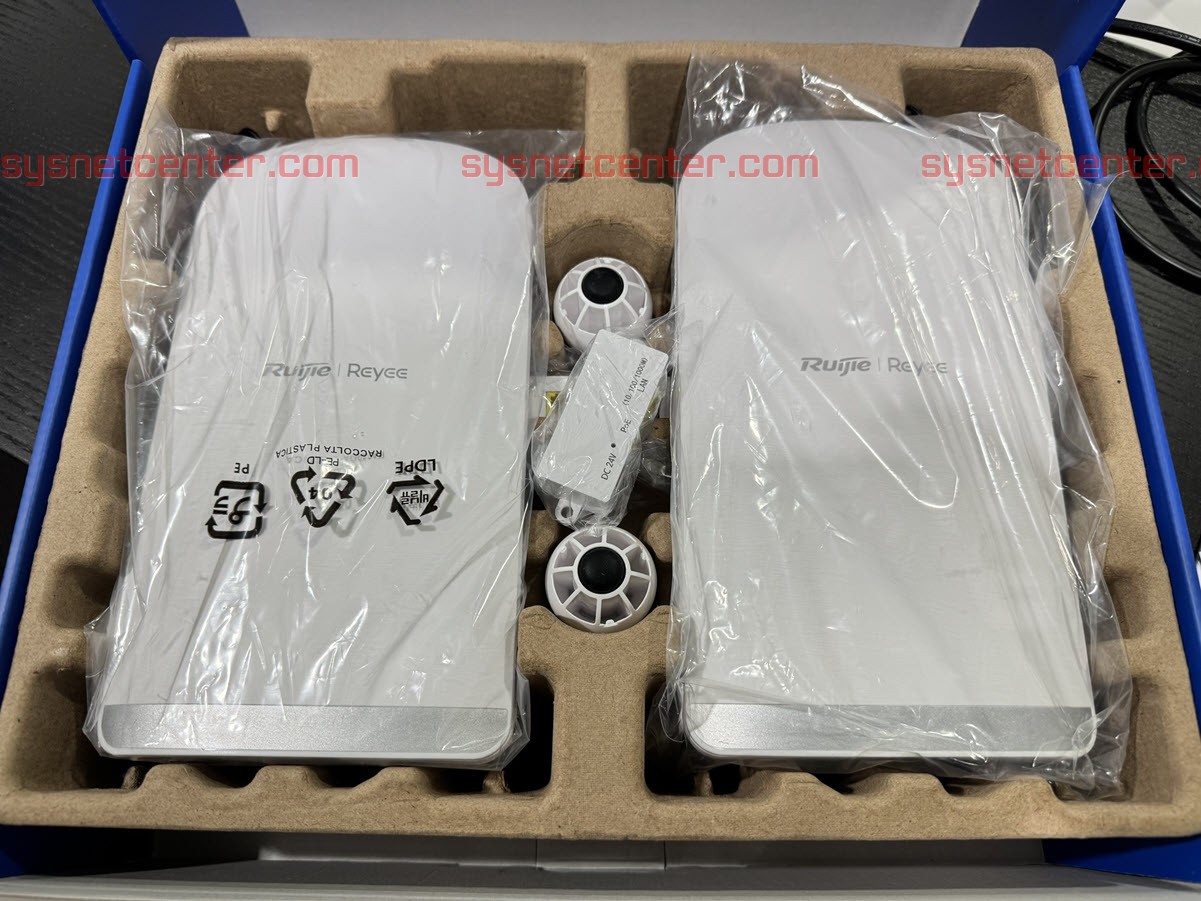

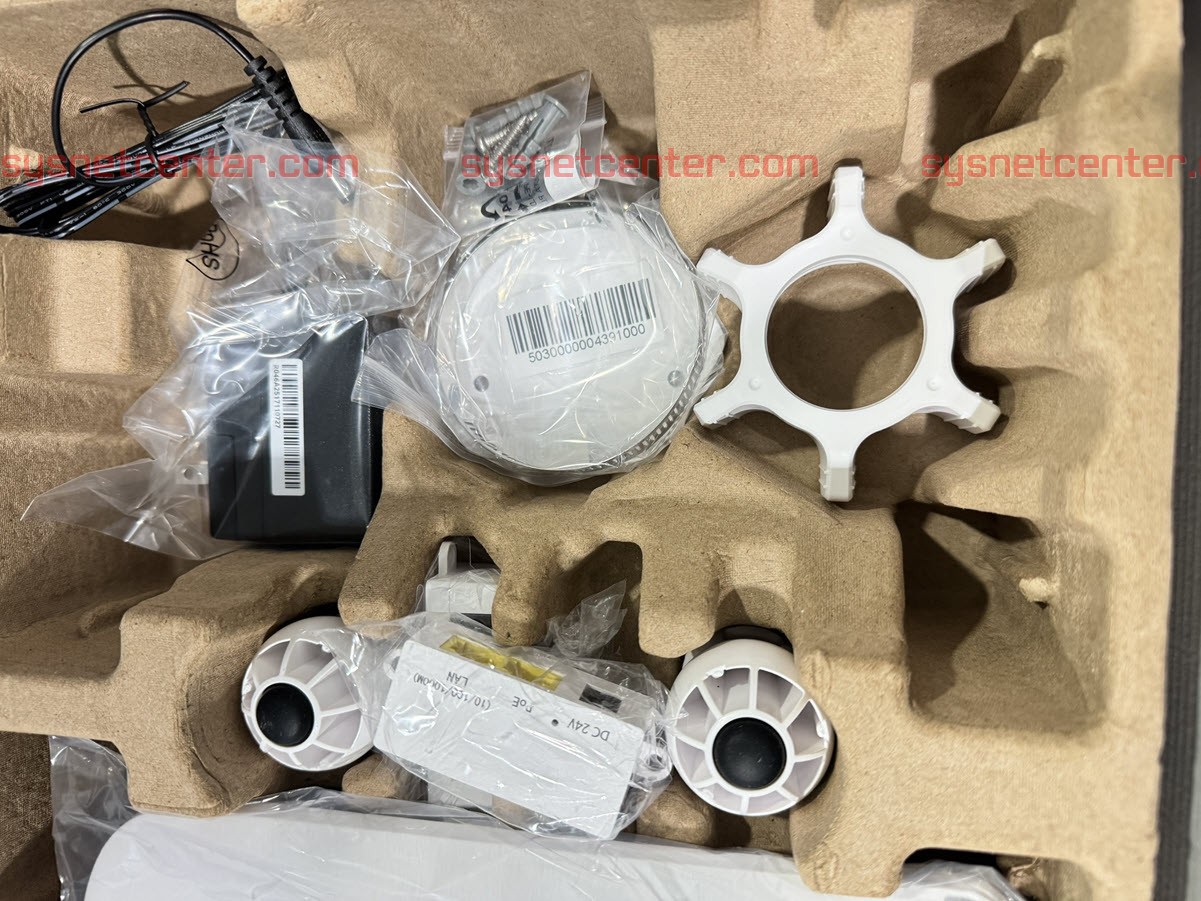

เปิดกล่องมา มี RG-EST350G 2 ตัว มาพร้อมชุดยึด, Passive POE 24VDC, 24VDC Adapter

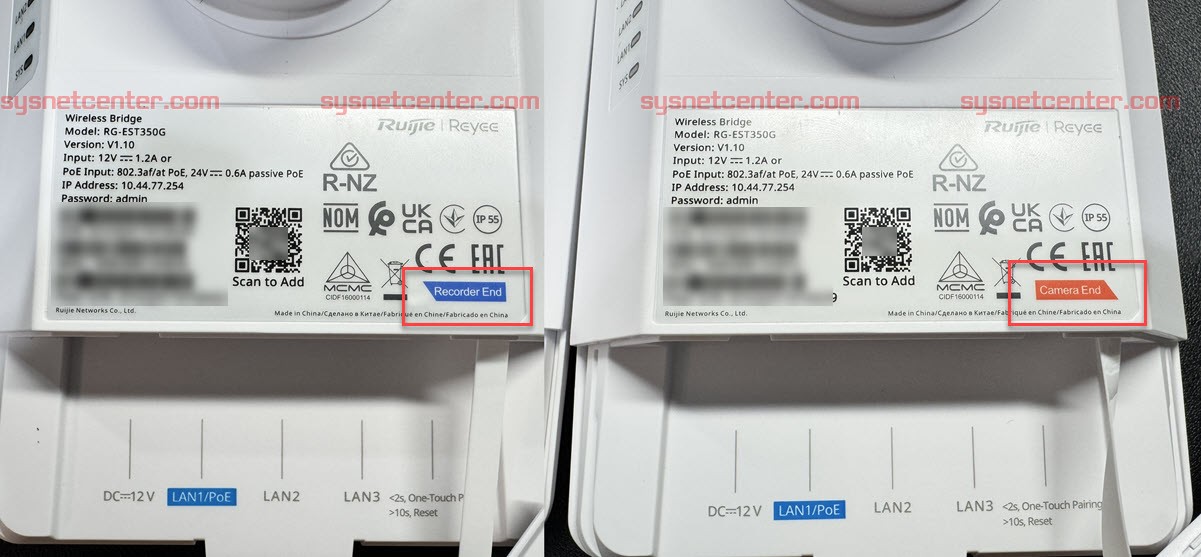

ด้านหลังมี QRCode สำหรับ Scan นำขึ้น Ruijie Cloud และแยกเป็น Recorder End วางตรงต้นทาง, Camera End วางตรงปลายทาง

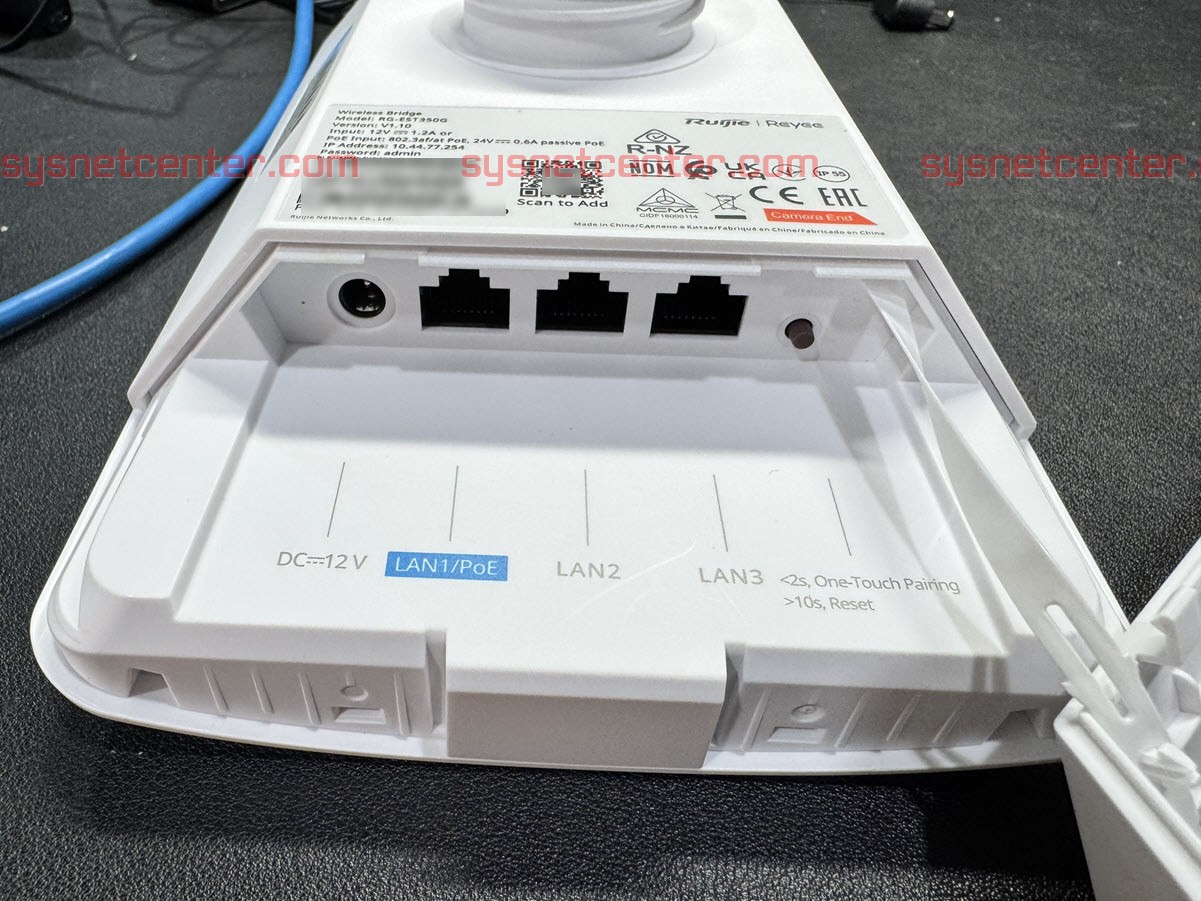

3 Port LAN Gigabit รองรับ POE Passive และ 802.3af/at, รองรับไฟ 12VDC  (ห้ามนำ Adapter ที่มาในกล่องไปจิ้มเข้ากับ RG-EST350G โดยตรงนะครับ มันเป็น 24VDC เดี๋ยวจะพังเอา), ปุ่ม Reset หรือ ทำ One-Touch Pairing สำหรับทำ PTMP

นิดนึง ถ้าใช้กับสาย LAN ระยะไกลๆ ซัก 20 เมตรขึ้นไป แนะนำให้ใช้ POE ที่เป็นมาตรฐาน 802.3af/at แทนนะครับ

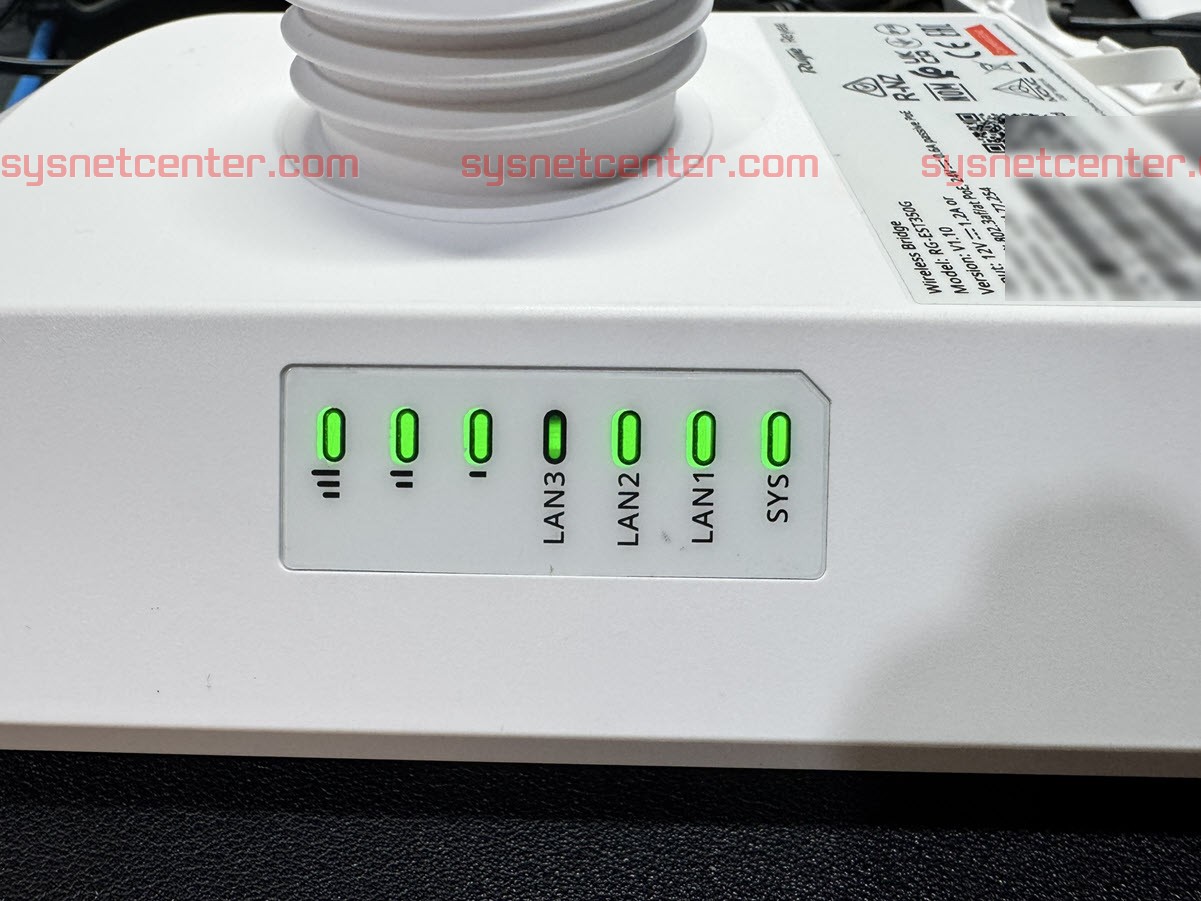

LED แสดงสถานะ ถ้า 3 ขีด แสดงว่ารับสัญญาณได้จากอีกฝั่งระดับดีมาก

Software RG-EST350G

การ Config ถ้าจ่ายไฟให้กับ RG-EST350G ทั้งคู่ จะเชื่อมหากันเองโดยอัตโนมัติครับ แต่ก็ยังจำเป็นที่จะต้อง Config เพื่อนำขึ้น Cloud ปรับแต่งค่าต่างๆ

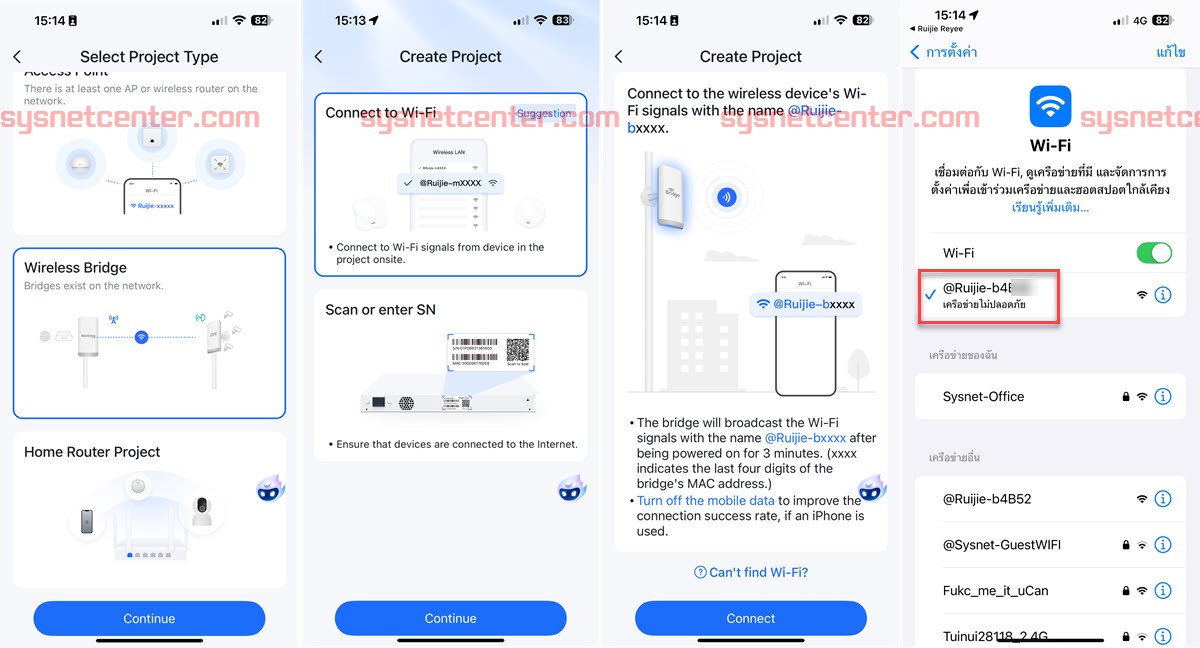

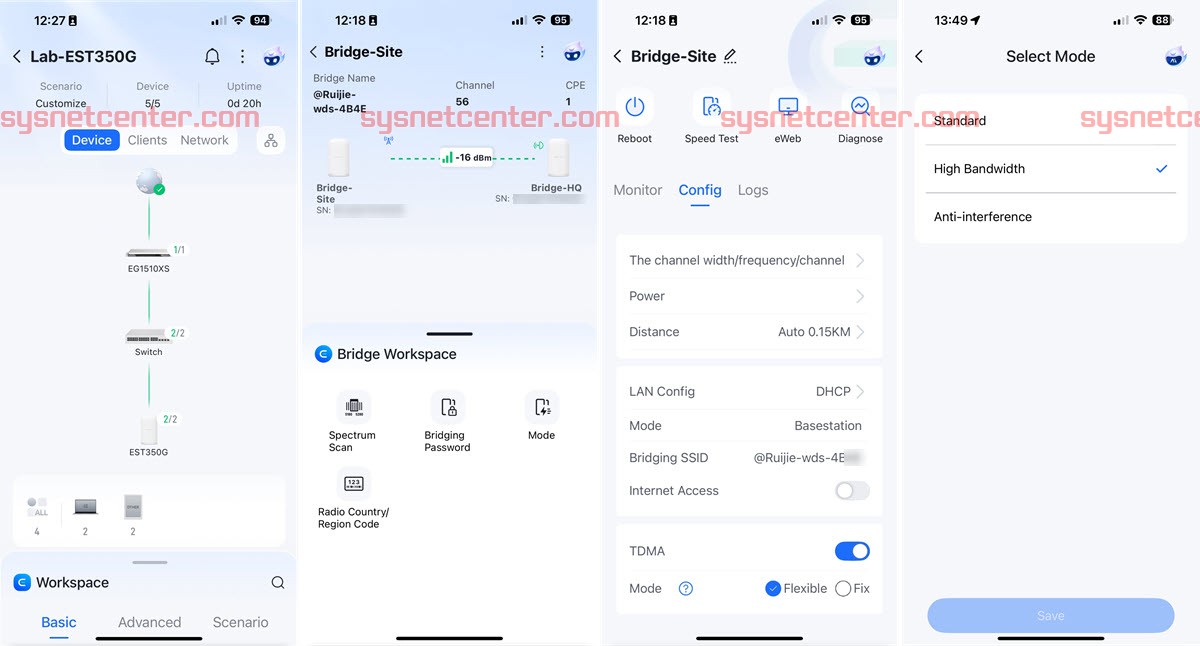

ทำผ่าน App Ruijie Cloud ได้เลยครับ ง่ายๆ ใช้ Wizard

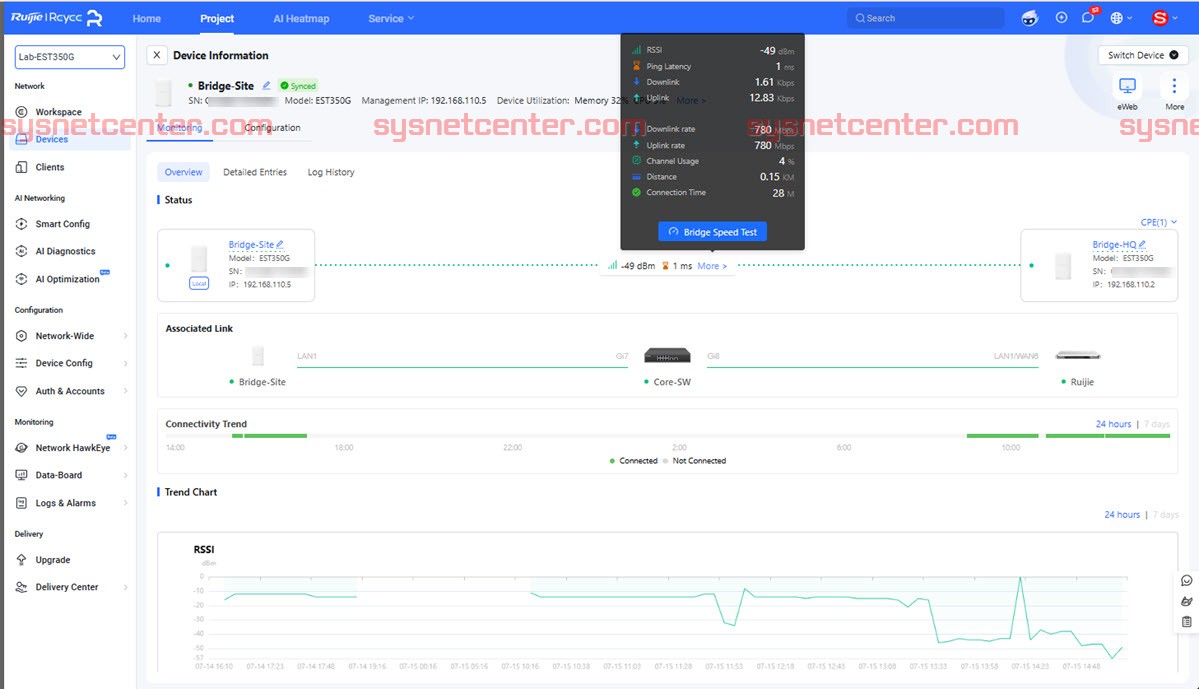

เมื่อ Add เข้า Project ใน Ruijie Cloud เรียบร้อยแล้ว เราก็สามารถบริหารจัดการจากที่ไหนก็ได้ครับ

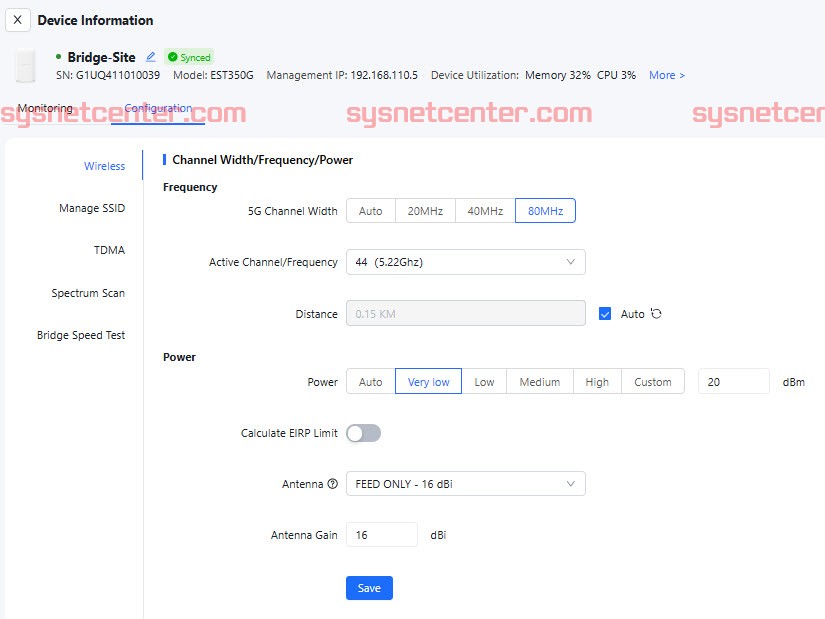

• ปรับแต่งค่า Distance (มีผลกับ Slot เวลาใน TDMA)
• TDMA แบ่งเป็น 2 Mode Flexible, Fix กรณีถ้าต้องการจัดอัตราส่วนความสำคัญของ Uplink/Downlink
• Mode มีให้เลือก 3 ระดับ จริงๆแล้วเป็นการปรับ Channel Width ครับ Standard = 40Mhz, High Bandwidth = 80MHz และ Anti-Interference = 20
• High Bandwidth จะได้ความเร็วสูงสุด แต่ถ้าแถวๆนั้นใช้ 5GHz กันเยอะๆ จะกลายเป็นช้าสุดแทน

ทำผ่าน Browser จะให้รายละเอียดมากกว่าทำผ่าน App เป็นเรื่องปกติครับการเขียน Web มันง่ายกว่าการเขียน App ^^

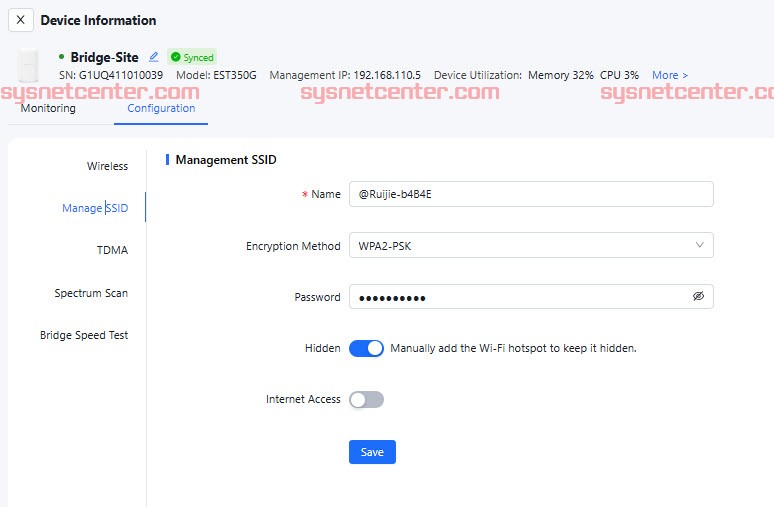

ควรต้องมีการกำหนด Security ให้กับ Management SSID ด้วยนะครับ ไม่งั้นใครอยู่แถวๆนั้นก็ช่วยจัดการได้

ทดสอบ

เป็นการทดสอบวางใกล้ๆกันครับ ตั้ง Channel-Width = 80MHz

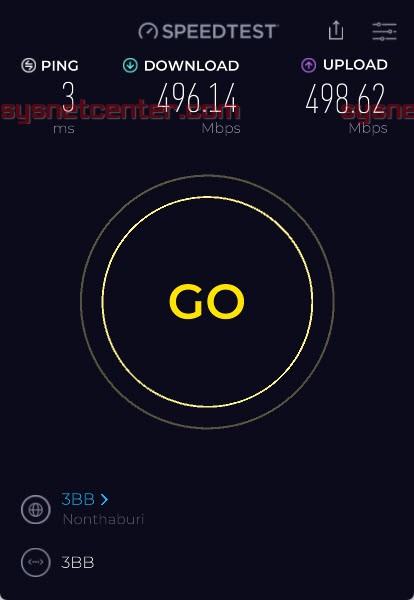

ทดสอบ Internet Speed Test โดยเชื่อมต่อสาย Lan ที่ RG-EST350G ปลายทาง ได้ราวๆ 490Mbps

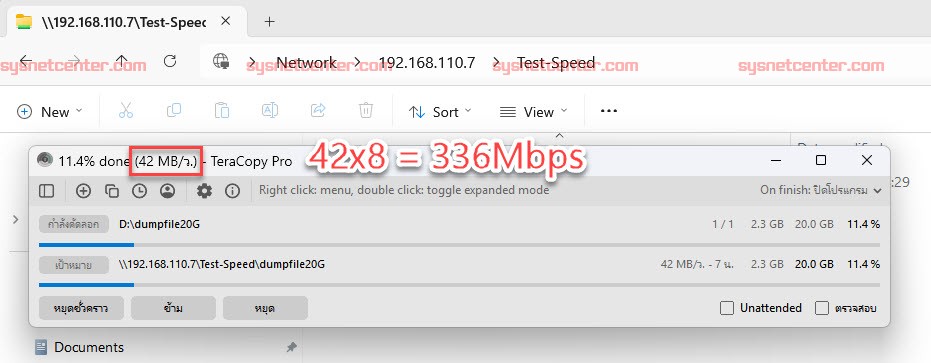

ทดสอบโยนไฟล์หากันได้ 336Mbps

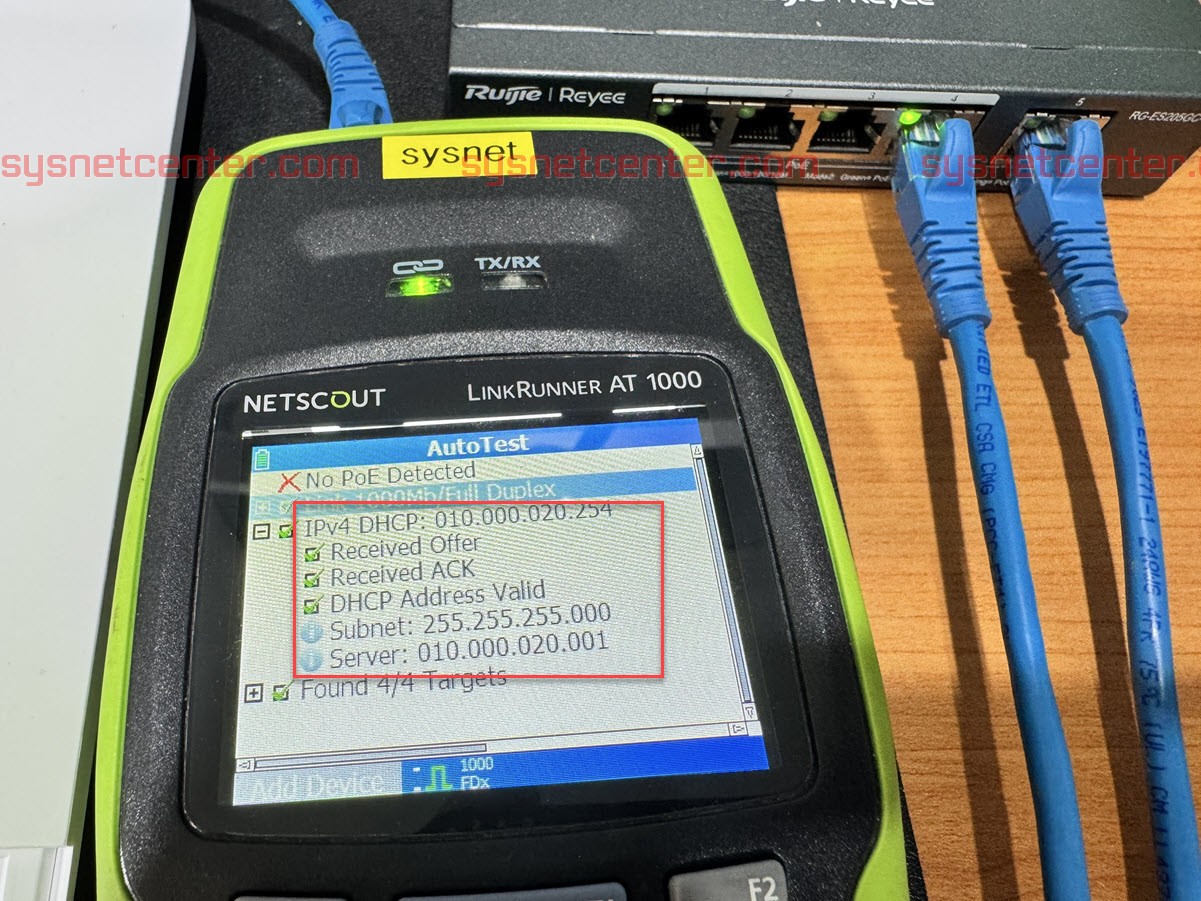

ต้นทาง Taged VLAN 1,10,20 ปลายทาง Untagged VLAN 20 เพื่อตรวจสอบว่า Bridge มี Frame ที่ประกอบด้วย VLAN ID ไปด้วยมั้ย (จริงๆมันต้องไป แต่เพื่อความชัวร์ครับ)

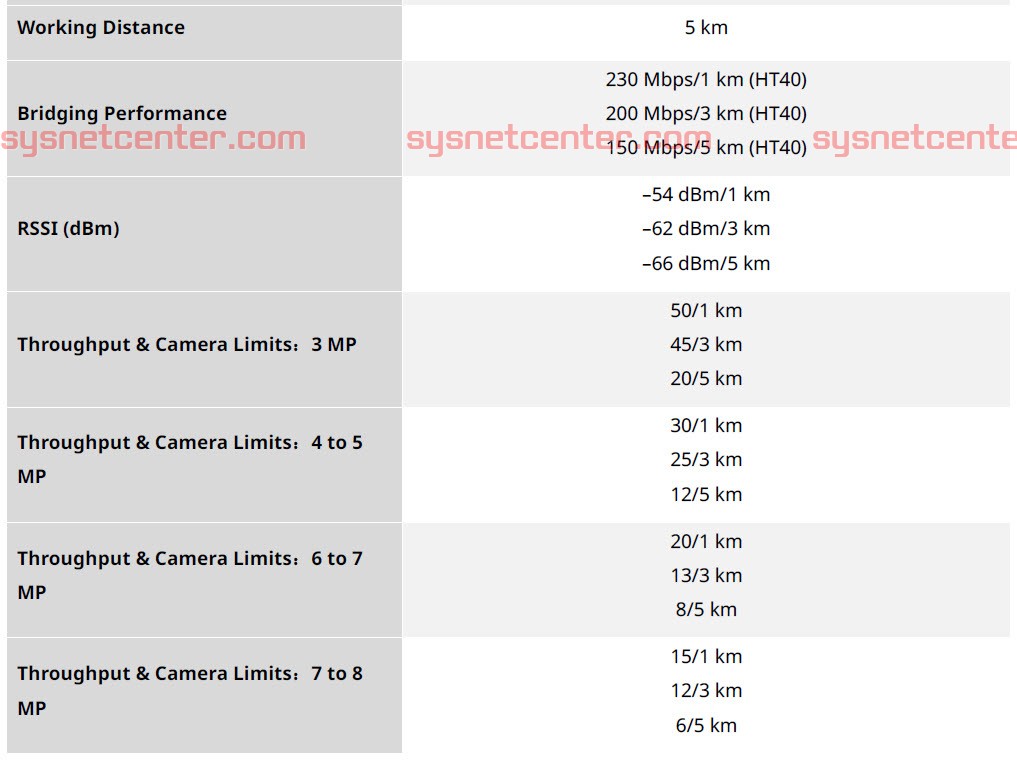

สำหรับการนำไปใช้งานกับกล้อง ตารางด้านล่างนี้เป็นเป็นการแนะนำจากทาง Ruijie ครับ

อุปกรณ์ Wireless Bridge เดี๋ยวนี้ใช้งานง่ายดีครับ ยิ่งรุ่น RG-EST350G มาเป็น Set คู่ครบชุดทั้ง POE, Adapter เสียบปลั๊กใช้งานได้เลย เหมาะกับงานกล้องวงจรปิด ในตำแหน่งที่ไม่สามารถเดินสาย LAN (สาย LAN สูงสุดได้ความยาว 100เมตร) หรือ ไม่สะดวกเดินสาย Fiber ได้ เช่นจากป้อมยาม ประตูบ้าน ใช้ในโกดัง หรือ จะแชร์ Internet เชื่อมต่อเครือข่ายระหว่างสถานที่ด้วยกันที่ระยะห่างไปไม่ไกลกันมาก ความเร็วที่ได้ค่อนข้างสูง ใช้งานได้สบายๆ สามารถตั้งเสาเล็กๆได้เพื่อข้ามสิ่งกีดขวาง
