งานระบบ WIFI ในอพาร์ทเม้นท์ขนาด 50 ห้อง, Loadbalance

งานระบบ WIFI ในอพาร์ทเม้นท์ขนาด 50 ห้อง

ขนาดห้อง: อพาร์ทเม้นท์ 6 ชั้น 2 อาคาร รวม 50 ห้อง ผู้ใช้งานไม่เกิน 120 Users

เป้าหมาย:

• เป็นอพาร์ทเม้นท์ Renovate ต้องการสัญญาณ WIFI ที่ครอบคลุมทุกห้อง
• Internet 2 คู่สาย ต่าง ISP ทำ Loadbalance + Fail-Over
• จำกัดความเร็ว Internet ให้แต่ละ Clients
• เก็บ Log การใช้งาน Internet
• แยก Network ระหว่างพนักงาน, ผู้พักอาศัย และ CCTV ป้องกันไม่ให้ผู้พักอาศัยเชื่อมต่อเข้าระบบ CCTV ได้
• WIFI Roaming
• Block BitTorrent

แนวทาง:

ติดตั้ง Access Point ชั้นละ 3 ตัว ปรับสัญญาณไม่ให้ Channel ชนกัน (ทางร้านทำการ Site Survey แล้ว สัญญาณสามารถใช้งานในห้องพักได้อย่างดี)

แยก VLAN ตามประเภท User และ VLAN สำหรับระบบ CCTV

ใช้ Ruijie Cloud ช่วยในการ Maintenance

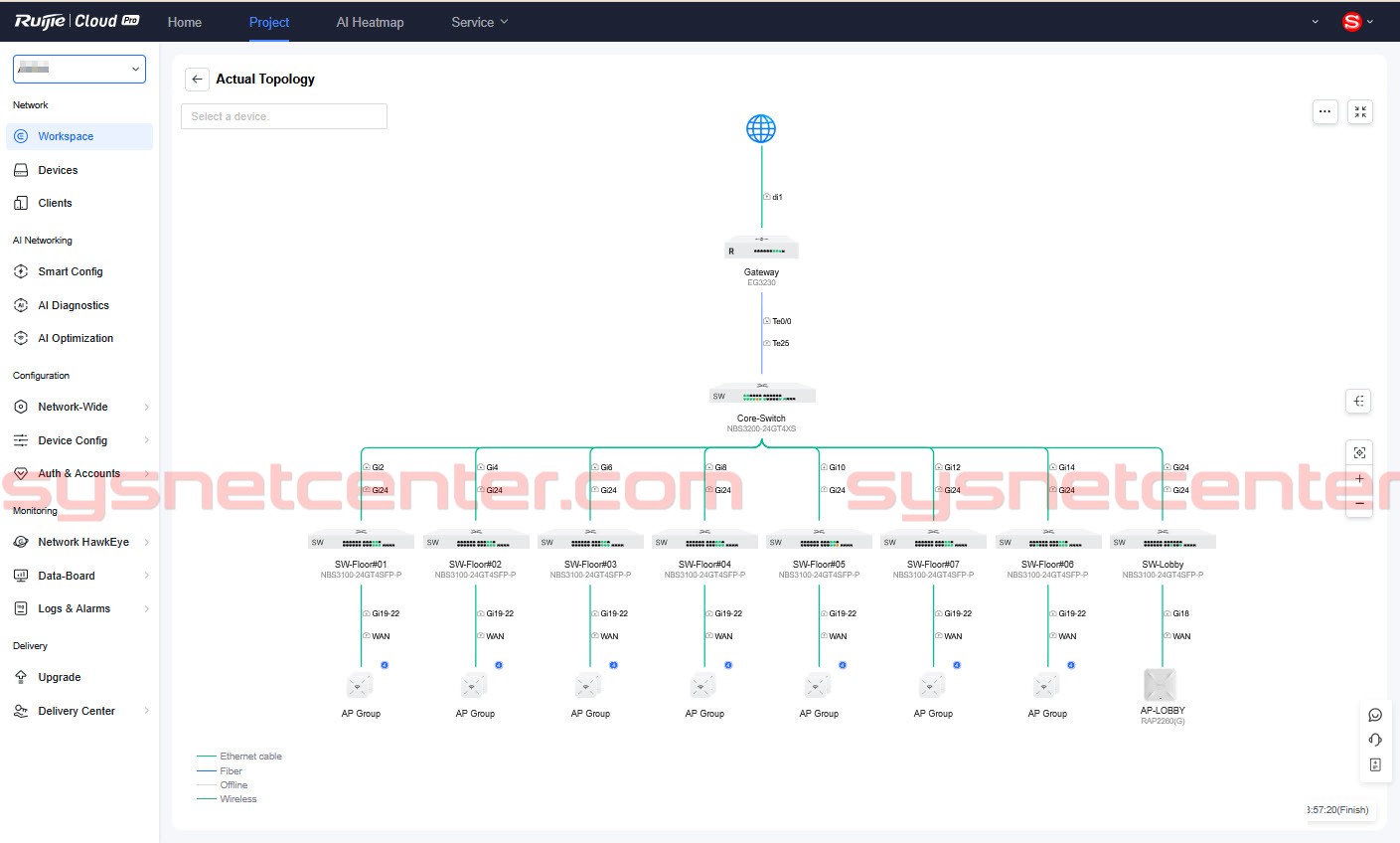

ระบบ Network/WIFI

Gateway, Network Switch และ Access Point ใช้ของ Ruijie ทั้งหมดครับ เพราะที่ Site งานไม่มี IT ดูแล เวลาเกิดปัญหา ทางร้านสามารถเข้าไปตรวจสอบและช่วยเหลือผ่าน Ruijie Cloud จากที่ไหนก็ได้

Gateway

เลือกใช้ Ruijie EG3230 รองรับ Internet 6WAN, รองรับ Internet Throughput สูงสุด 4Gbps, Bandwidth Management, Block App และ ใส่ HDD สำหรับเก็บ Log การใช้ Internet

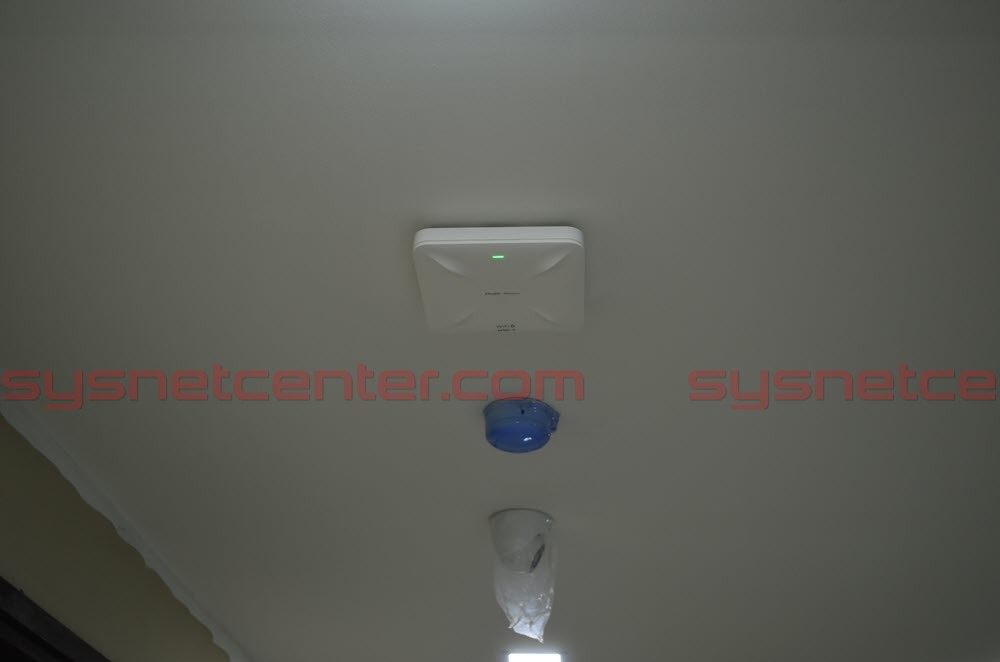

Access Point

ใช้รุ่น Reyee RAP2260(G)  ครับ Wi-Fi 6 AX1800 ราคาประหยัด

Network Switch

Core Switch ใช้ RG-NBS3200-24GT4XS

Access Switch ใช้รุ่น RG-NBS3100-24GT4SFP-P  L2 Managed POE Switch 24 Port ความเร็ว Gigabit จ่ายไฟ POE+ สูงสุดถึง 370W

การเลือกใช้อุปกรณ์ของ Ruijie ช่วยให้การจัดการ Config และ Maintenace ทำได้อย่างสะดวก

ทำผ่าน Ruijie Cloud รองรับทั้งบน Browser และ App ใน iOS/Android

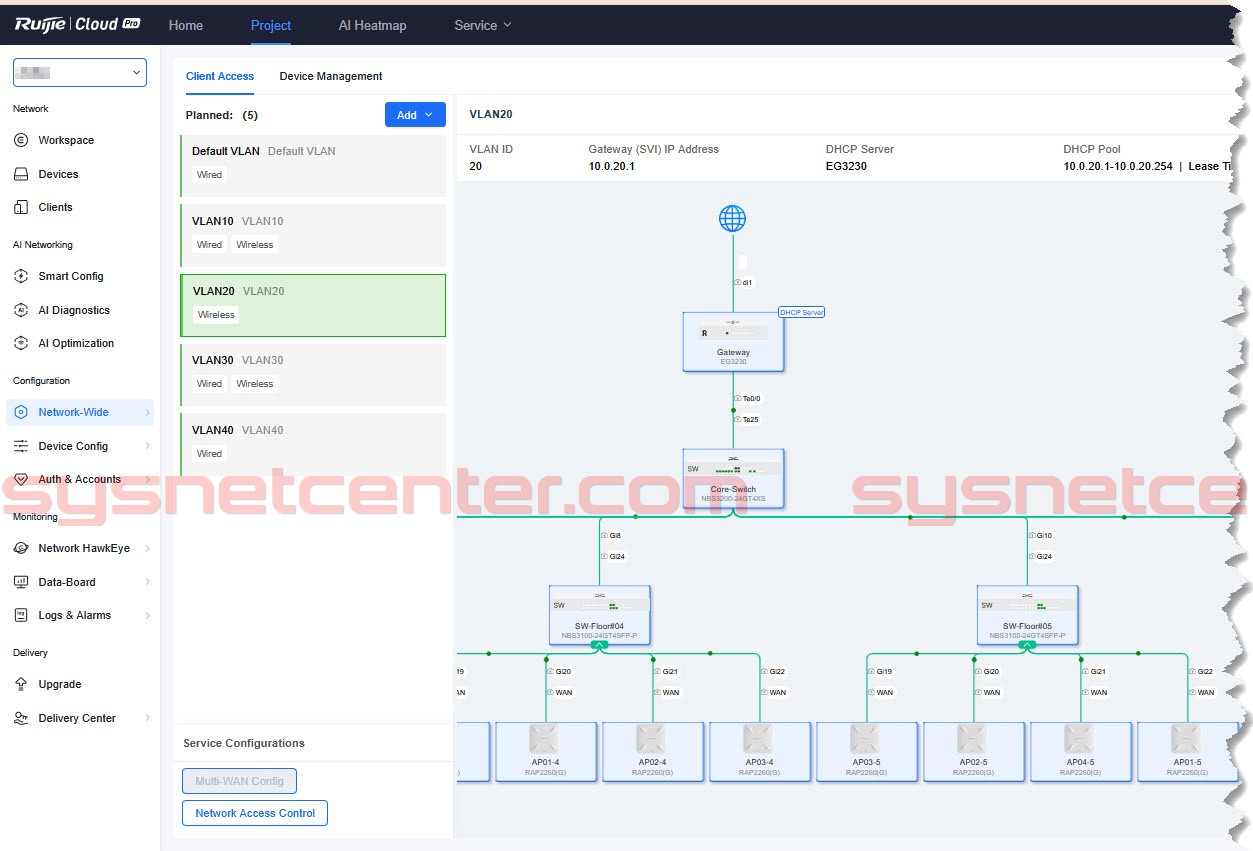

แยกวง Network

ทำ VLAN 802.1q เพื่อแยก Network ออกจากกัน พร้อมกับทำ ACL ไม่ให้วง Network Guest เชื่อมต่อเข้ามาในวง Managed และ CCTV ได้

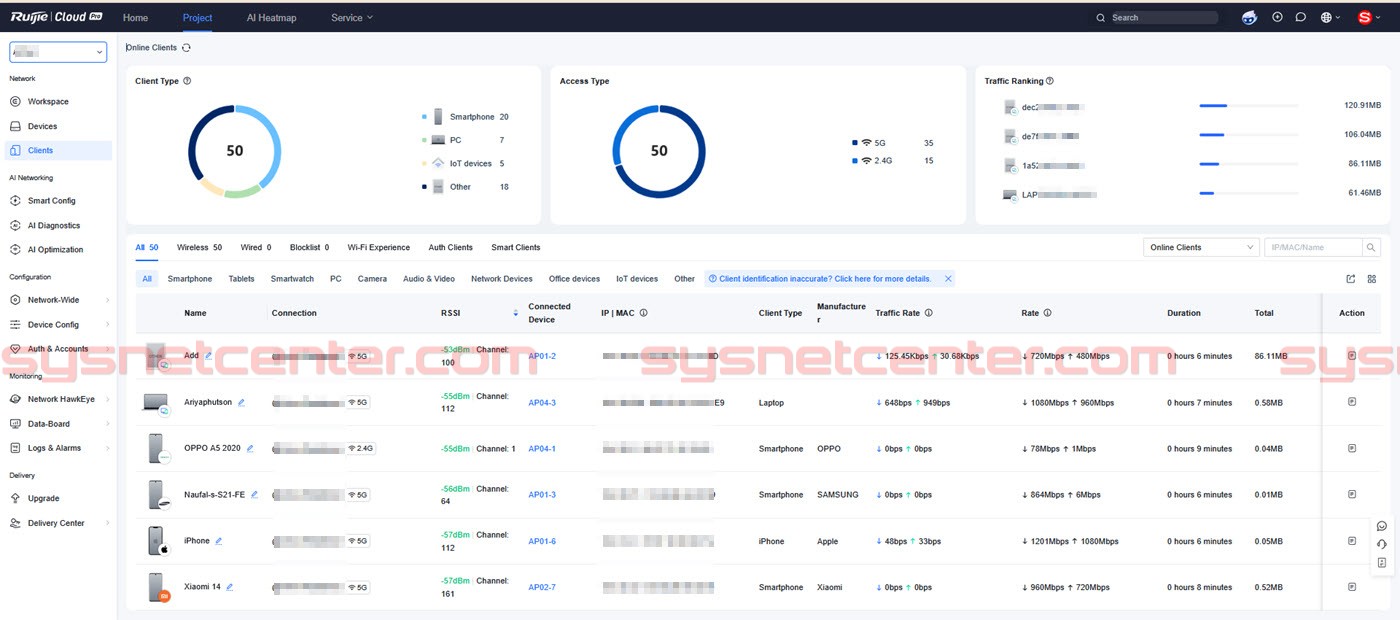

Client Identification

Tool ที่ช่วยวิเคราะห์ปัญหาได้ดีมากๆครับ เครื่อง Client รับสัญญาณได้ดีแค่ไหน เชื่อมต่อผ่านอุปกรณ์อะไร

AI Diagnostics

เป็น Tool ที่ผมใช้ประจำ ช่วยวิเคราะห์ปัญหาเบื้องต้นได้รวดเร็วมาก และหลายๆครั้งทางเจ้าของงานเองก็ใช้ Tool ตัวนี้ช่วย เพื่อวิเคราะห์ปัญหาเบื้องต้น

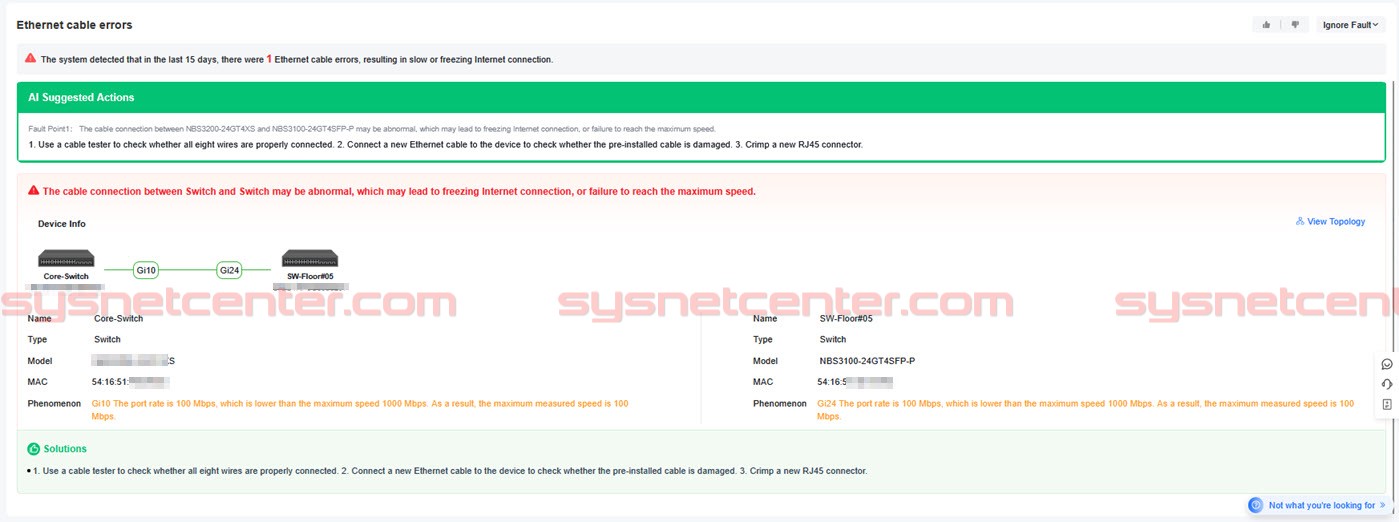

ตัวอย่างสาย LAN มีปัญหา ทำให้ Detect Speed เหลือแค่ 100Mbps

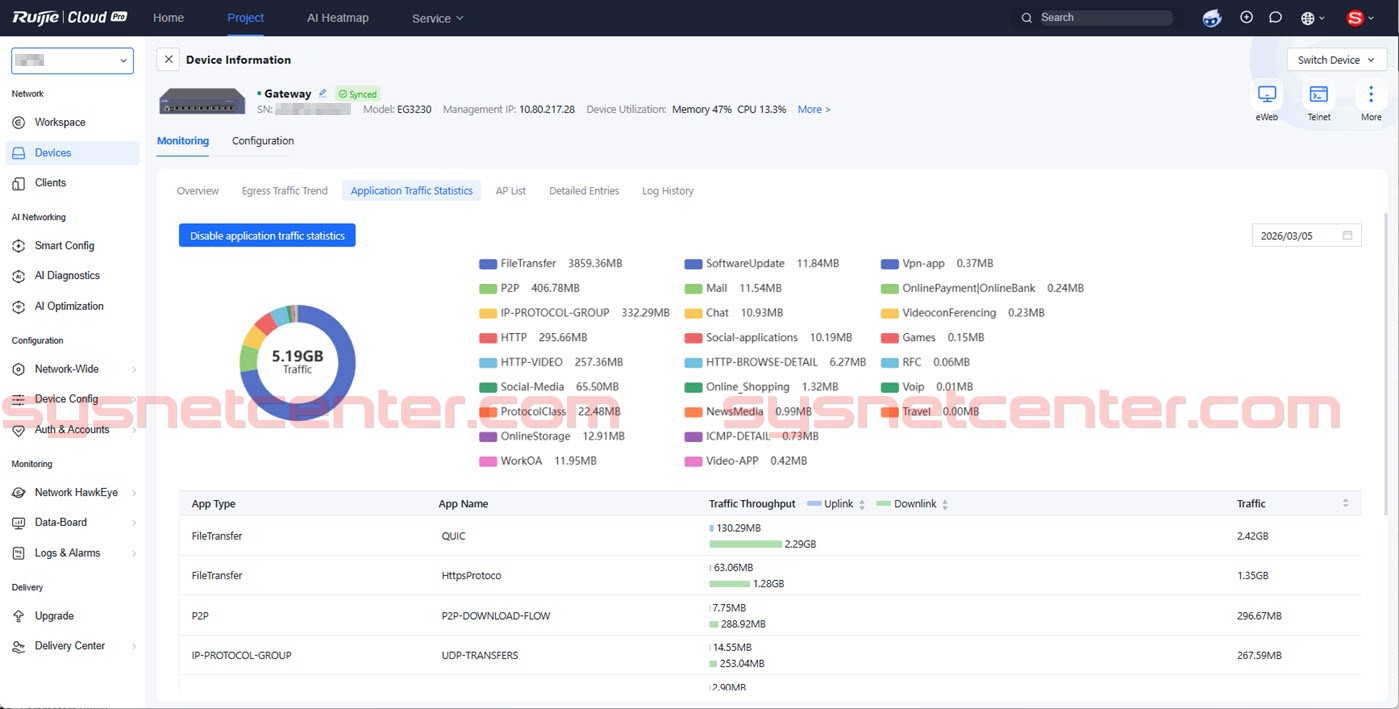

Application Traffic Statistic

ช่วย Monitor ว่าส่วนใหญ่ใช้ Service อะไรกัน

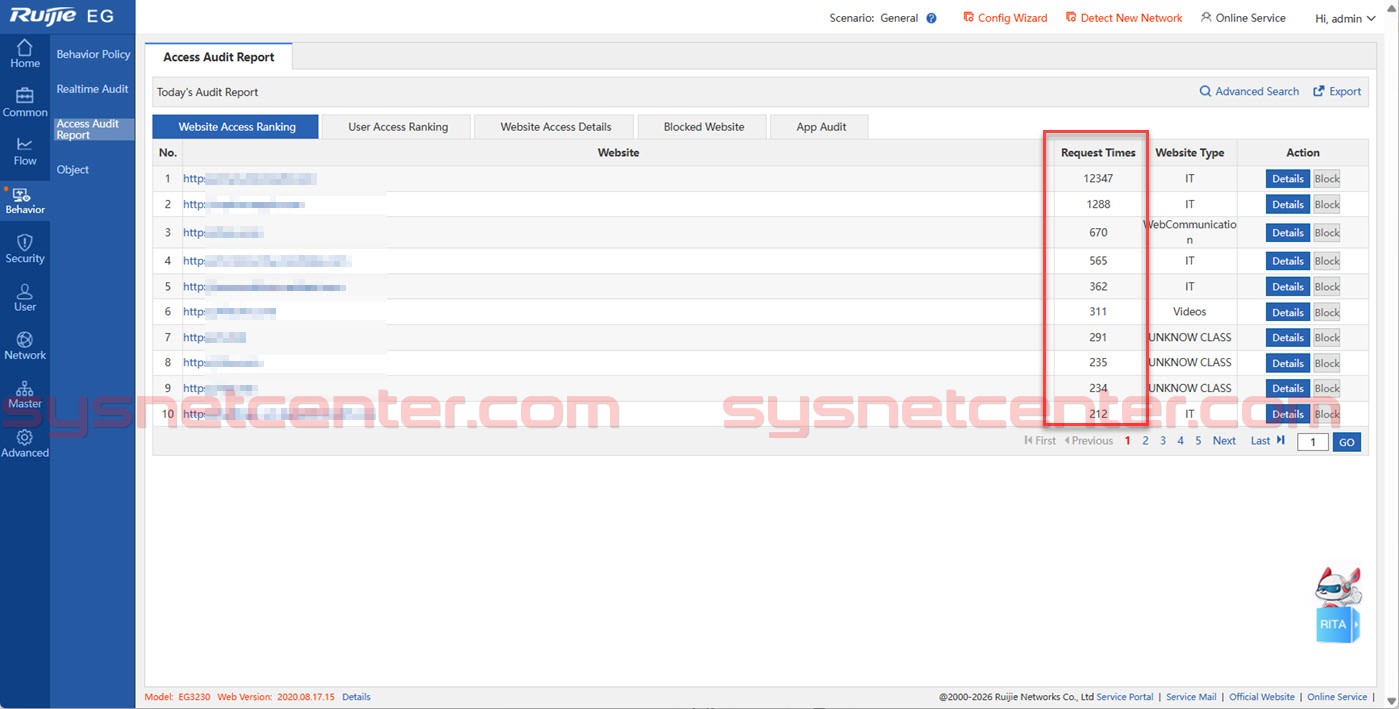

ตรวจสอบการเข้า Website เก็บ Log Internet

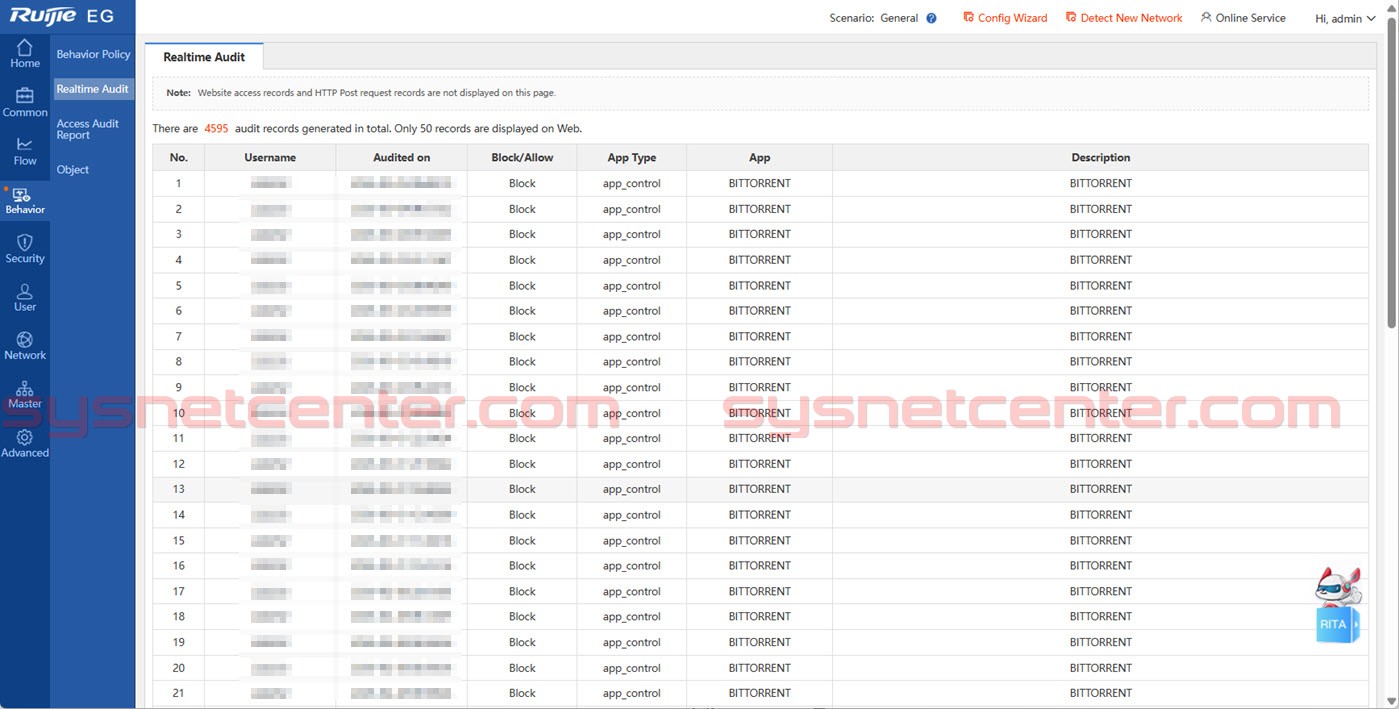

ตรวจสอบว่ามีใครพยายามทำอะไรที่เรา Block ไว้ อย่างเช่น Block Bittorent

App Ruijie Cloud

เวลาอยู่ข้างนอก ไม่สะดวกเปิด PC สำหรับ Ruijie Cloud ก็มีให้ติดตั้งลงบน Smartphone ครับ ใช้งานได้ฟรี

Menu การ Config จะน้อยกว่าบน Web Browser แต่ก็ช่วยได้เยอะเวลา User แจ้งปัญหาเข้ามาครับ

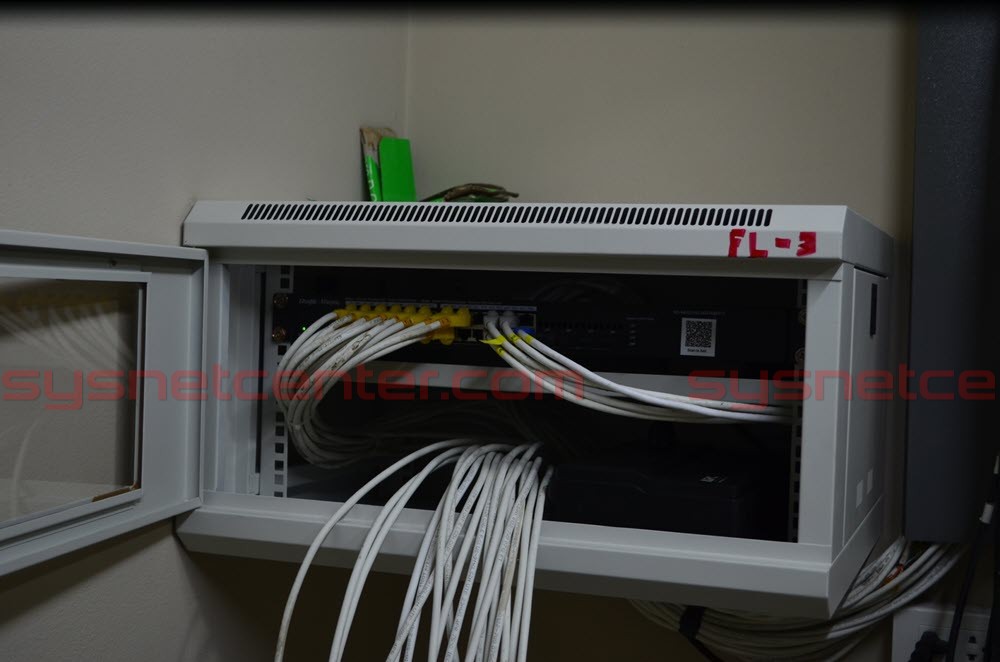

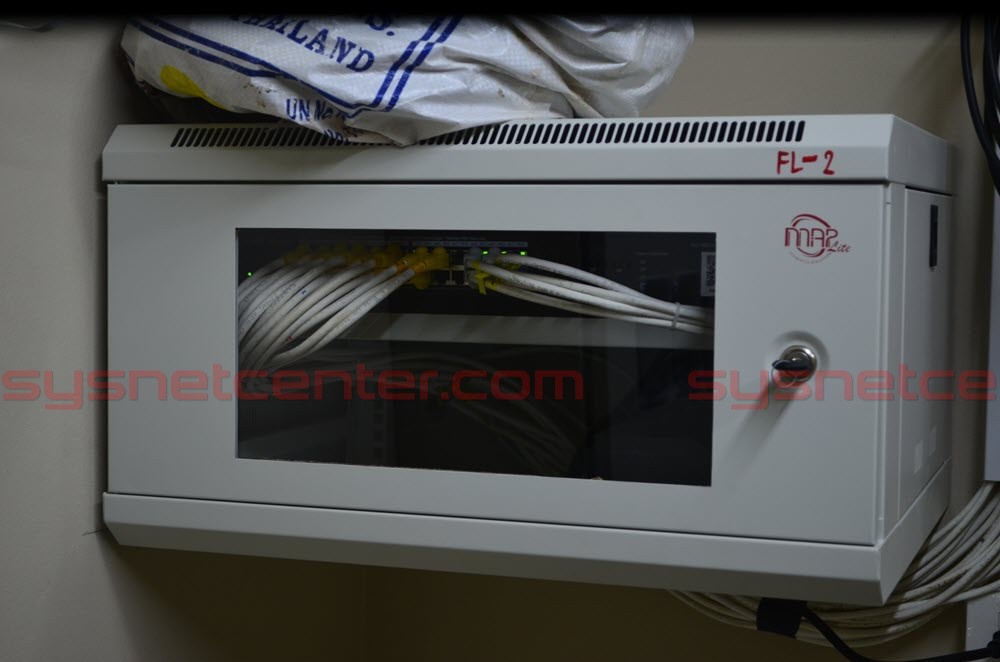

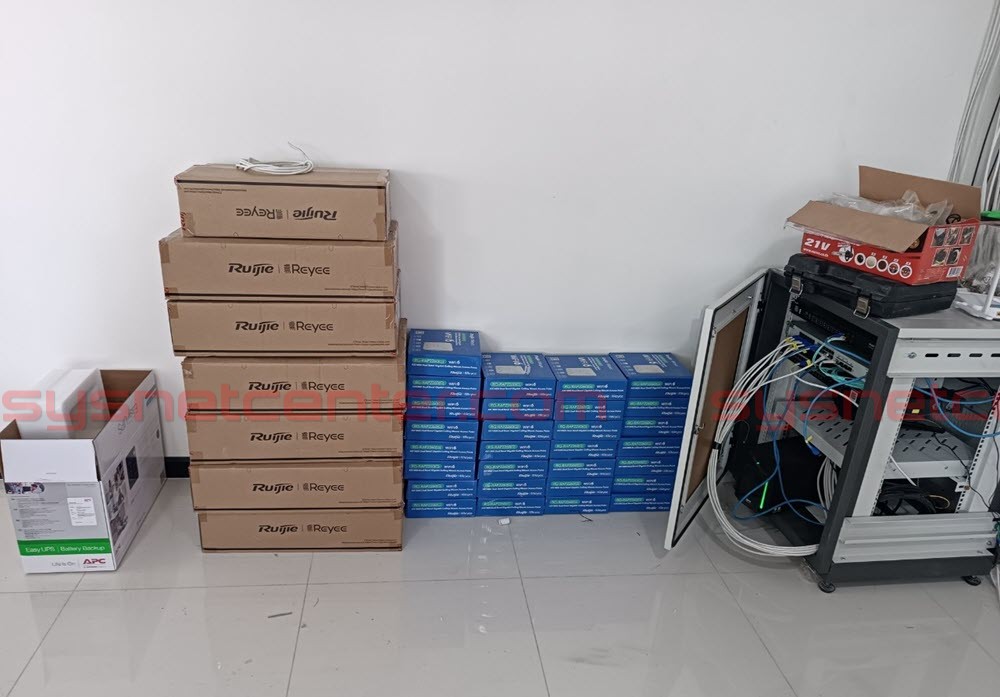

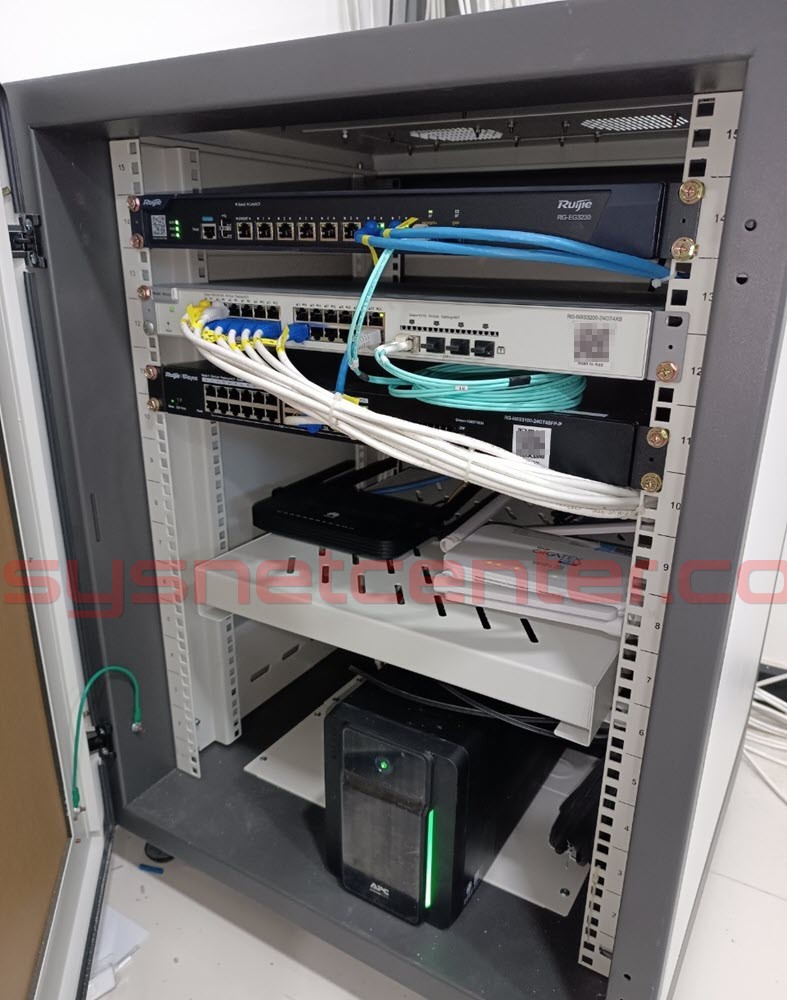

งานติดตั้ง
