Solution งานระบบ WIFI และ CCTV ในหอพักขนาด 20 ห้อง

งานระบบ WIFI และ CCTV ในหอพักขนาด 20 ห้อง

ขนาดห้อง: หอพัก 4 ชั้น 20 ห้อง ผู้ใช้งานไม่เกิน 50 Users

ปัญหาเดิม:

• ใช้ Wireless Router ที่ได้จากผู้ให้บริการ Internet ปล่อยสัญญาณ WIFI รวมถึง Wireless Router กระจายสัญญาณชั้นละ 1 ตัว
• สัญญาณไม่ถึงในห้อง / การเชื่อมต่อหลุดบ่อย
• กล้อง CCTV เป็นรุ่นเก่าแบบ Analog ภาพไม่ชัด

เป้าหมาย:

• สัญญาณ WIFI ครอบคลุมทุกห้อง
• จำกัดความเร็ว Internet ให้แต่ละ Clients
• แยก Network ระหว่างพนักงาน, ผู้พักอาศัย และ CCTV ป้องกันไม่ให้ผู้พักอาศัยเชื่อมต่อเข้าระบบ CCTV ได้
• WIFI Roaming
• Block BitTorrent
• เลือกใช้ระบบ CCTV ที่ให้ภาพคมชัด สามารถดูผ่าน Cloud รวมถึง Alert ใน App Smartphone ได้

แนวทาง:

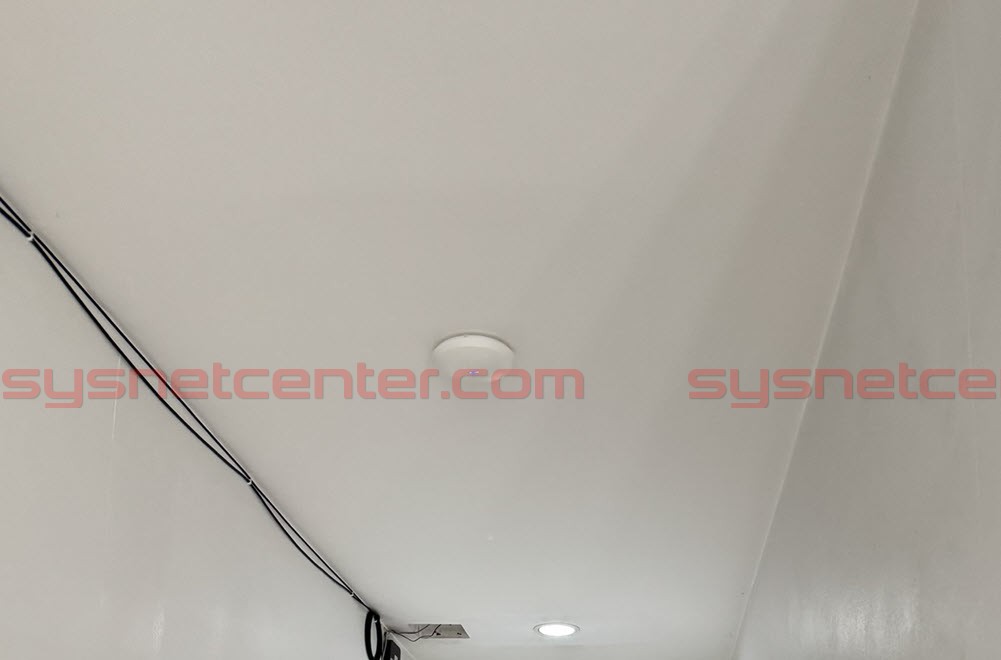

• ติดตั้ง Access Point เพิ่มเป็นชั้นละ 3 ตัว ปรับสัญญาณไม่ให้ Channel ชนกัน (ทางร้านทำการ Site Survey แล้ว สัญญาณสามารถใช้งานในห้องพักได้อย่างดี)
• แยก VLAN ตามประเภท User และ VLAN สำหรับระบบ CCTV
• ใช้ Ruijie Cloud ช่วยในการ Maintenance
• เลือกระบบ CCTV แบบ IP ใช้ของ TP-Link VIGI

ระบบ WIFI

ที่ Site งานไม่มี IT ดูแล เลือกใช้ของ Ruijie ทั้งหมดครับ เวลาเกิดปัญหา ทางร้านสามารถเข้าไปตรวจสอบและช่วยเหลือผ่าน Cloud จากที่ไหนก็ได้ เชื่อมต่อเข้า Config ระบบ CCTV ผ่าน NAT Traversal ได้โดยไม่ต้อง Forward Port

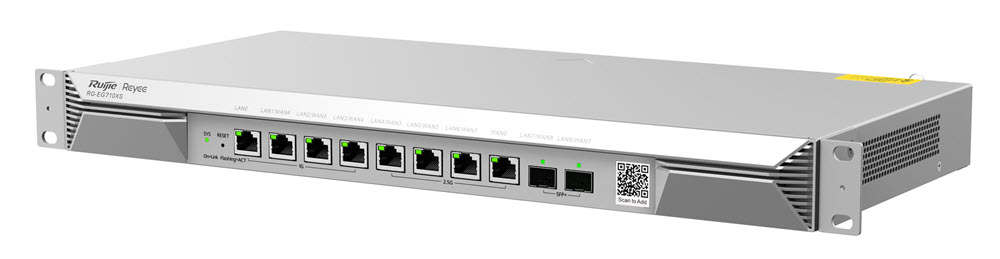

Gateway

เลือกใช้ RG-EG710XS รองรับ Internet 4WAN, ความเร็ว Internet สูงสุด 3Gbps ช่วงนั้น Gateway รุ่น RG-EG406XS ยังไม่ออกมาครับ จะใช้รุ่น EG310 ก็รองรับ Internet ได้สูงสุดแค่ 1Gb

Access Point

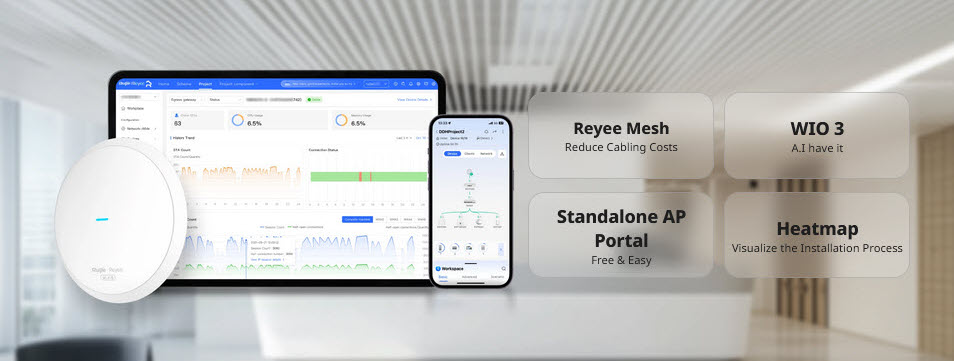

ใช้รุ่น Reyee RAP62 ครับ Wi-Fi 6 AX1800 ราคาประหยัด

Managed POE Switch

เลือกใช้ 2 รุ่นครับ

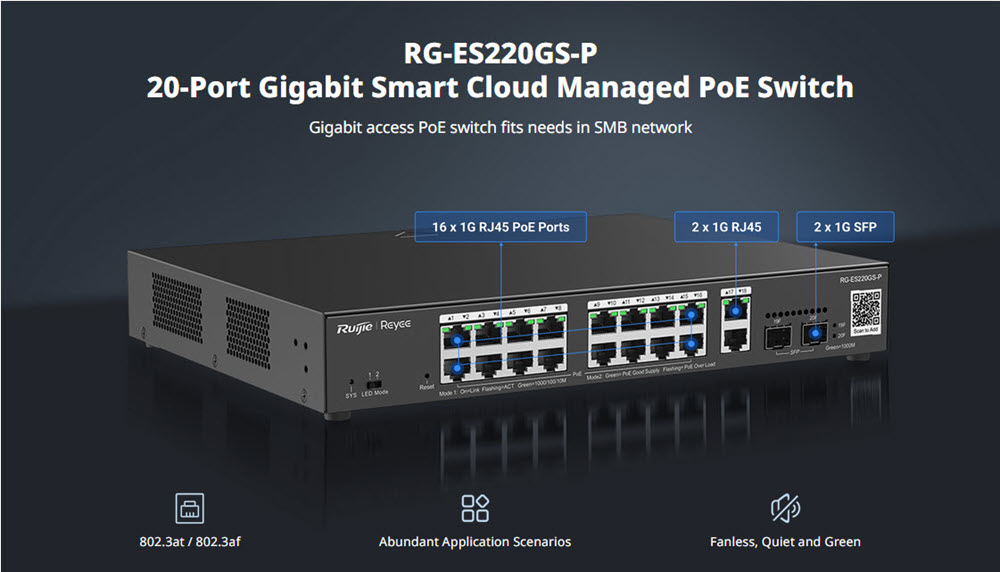

S2915-10GT2MS-P-L  ช่วงราคา Pro พอดี ส่วน POE Switch สำหรับจ่ายไฟ POE ให้กับกล้องและรองรับ VLAN เป็นรุ่น ES220GS-P

การ Managed

ทำผ่าน Ruijie Cloud ได้เลย รองรับทั้งบน Browser และ App ใน iOS/Android

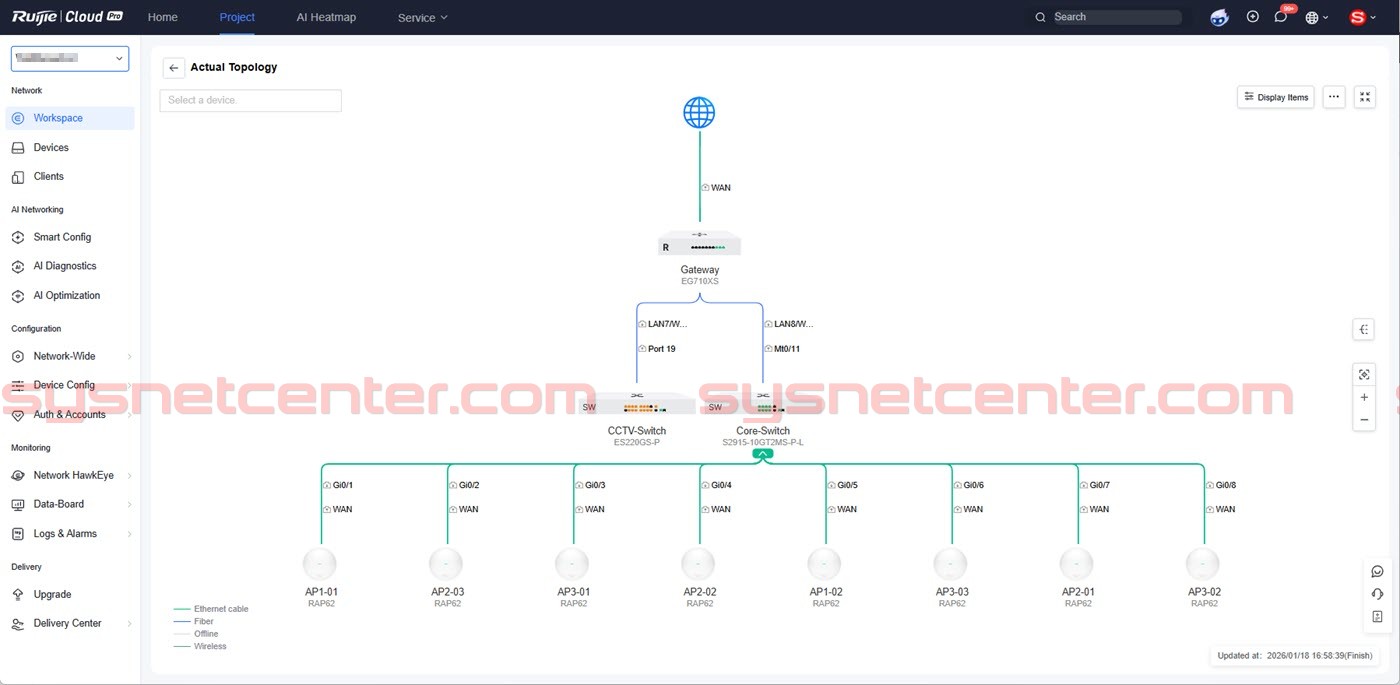

แยกวง Network

ทำ VLAN 802.1q เพื่อแยก Network ออกจากกัน พร้อมกับทำ ACL ไม่ให้วง Network Guest เชื่อมต่อเข้ามาในวง Managed และ CCTV ได้

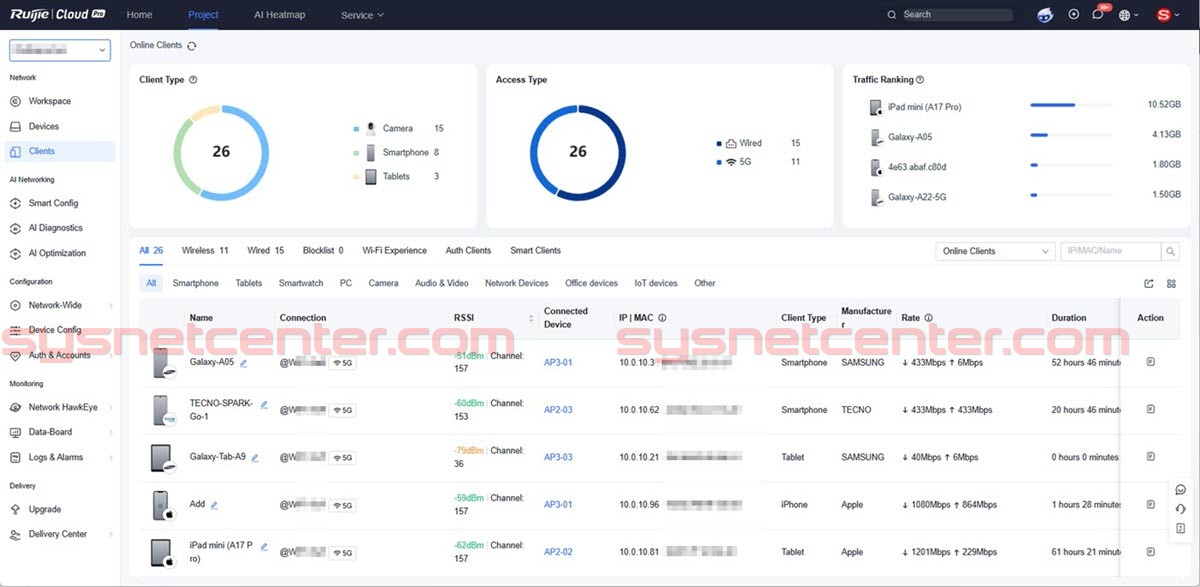

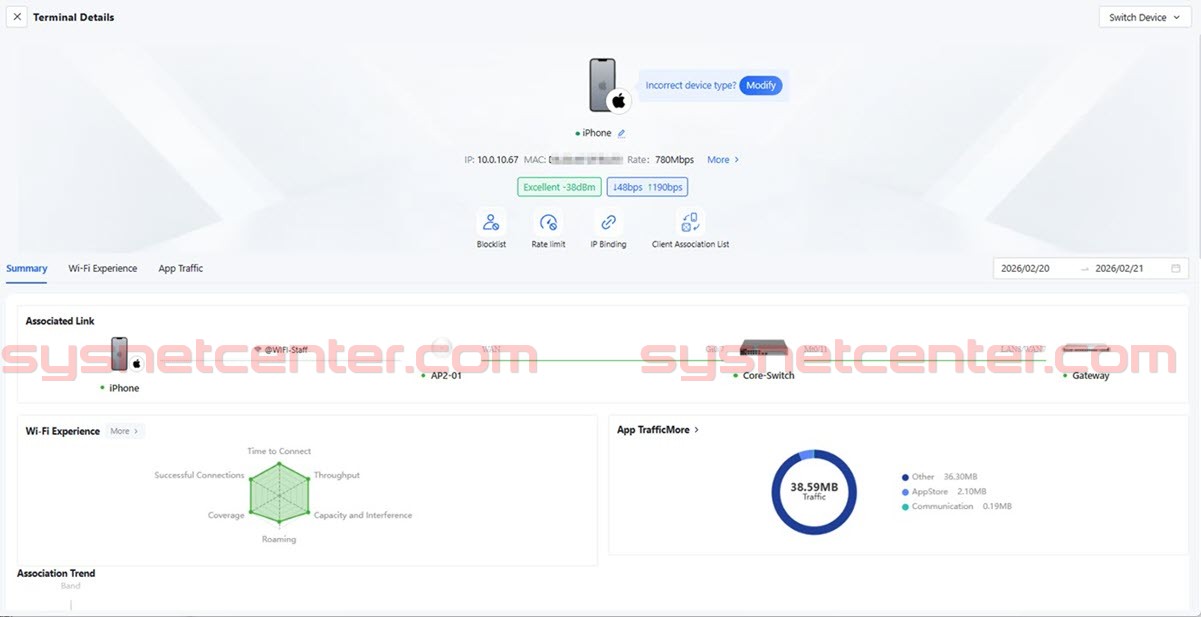

Client Identification

Tool ที่ช่วยวิเคราะห์ปัญหาได้ดีมากๆครับ รับสัญญาณได้ดีแค่ไหน เชื่อมต่อผ่านอุปกรณ์อะไร

Application Traffic Statistic

ช่วย Monitor ว่าส่วนใหญ่ใช้ Service อะไรกัน

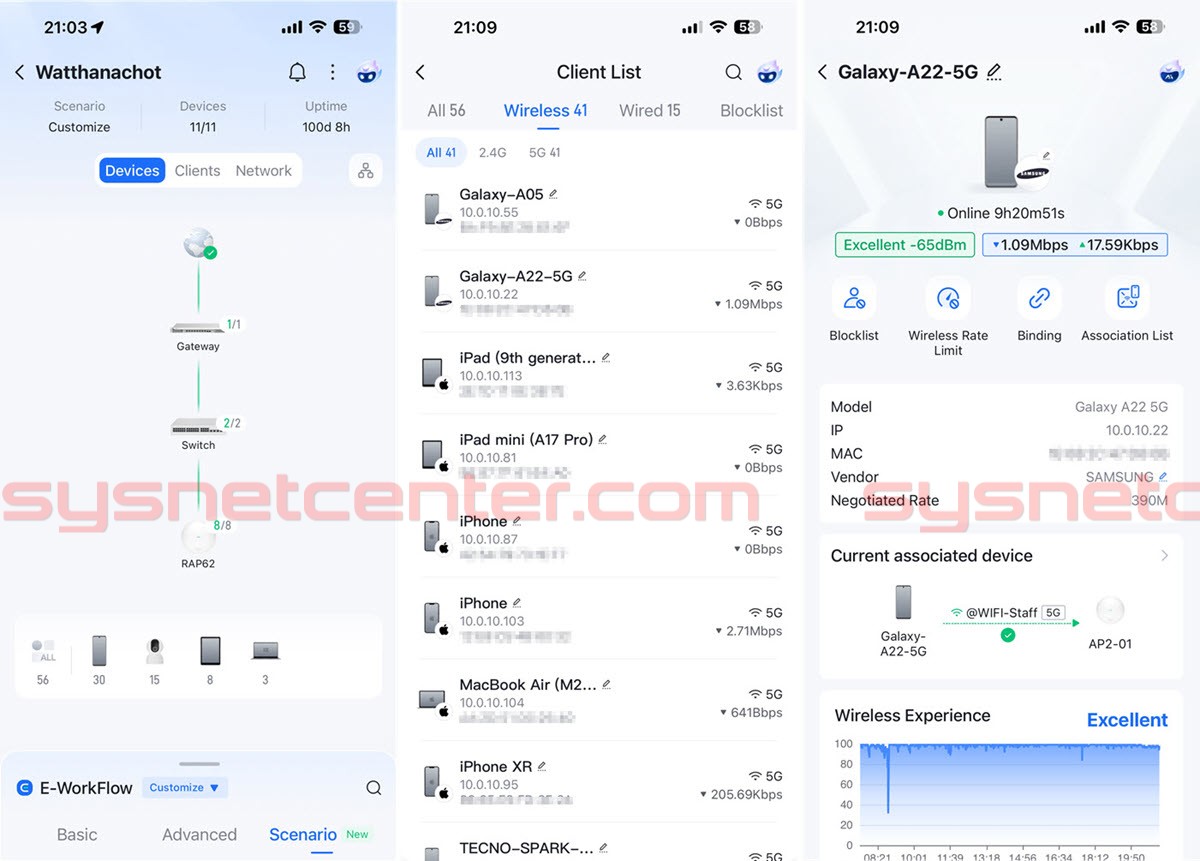

App Ruijie Cloud ใน Smartphone

เวลาอยู่ข้างนอก ไม่สะดวกเปิด PC สำหรับ Ruijie Cloud ก็มีให้ติดตั้งลงบน Smartphone ครับ ใช้งานได้ฟรี Menu การ Config จะน้อยกว่าบน Webbrowser แต่ก็ช่วยได้เยอะเวลา User แจ้งปัญหาเข้ามาครับ

Client Monitor

ตรวจสอบการเชื่อมต่อ

อุปกรณ์ Client ที่เป็น IP-Camera

ตรวจสอบต่อเข้า Switch ตัวไหน Port ไหน เวลามีปัญหาทำให้ไล่สายได้ง่าย รองรับการทำ NAT Traversal ช่วยให้เรา Remote เข้าไปยังอุปกรณ์ได้โดยตรง ไม่จำเป็นต้อง Forward Port

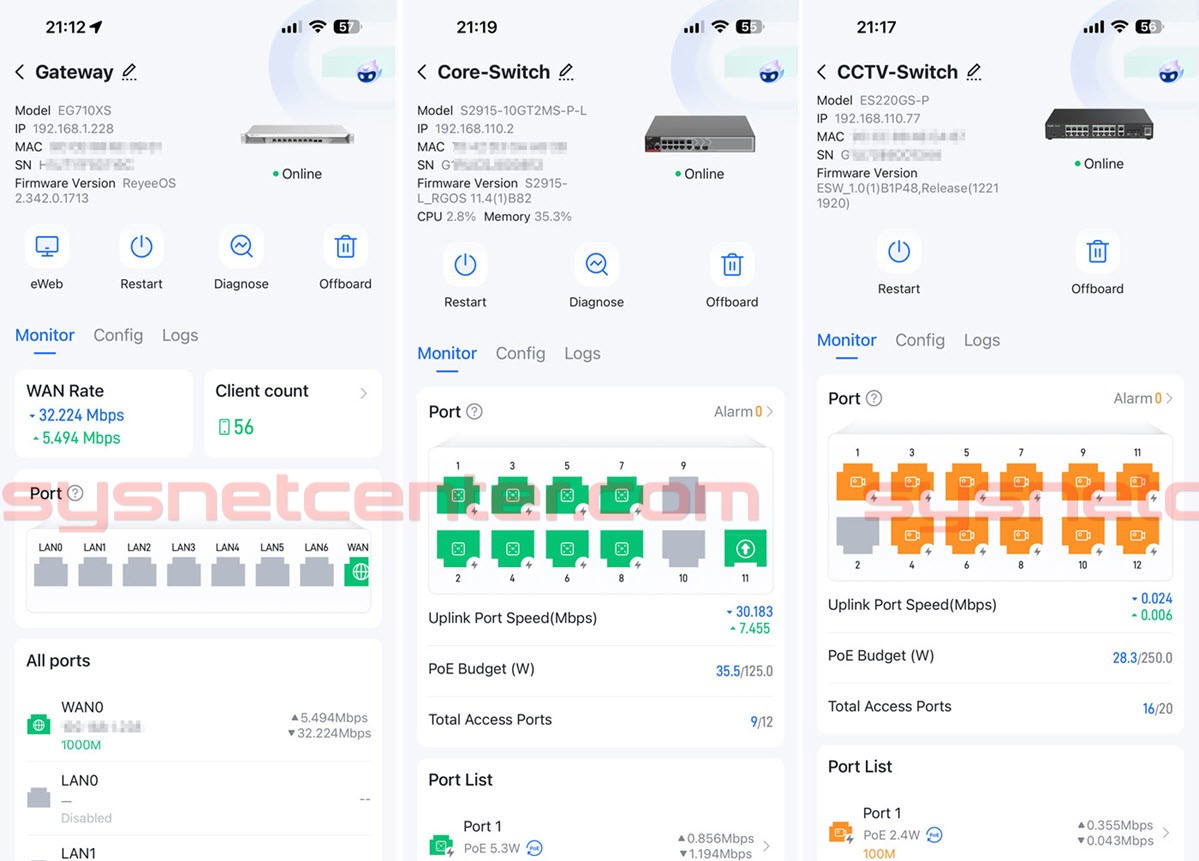

Network Device Monitor

ตรวจสอบอุปกรณ์ Ruijie, แก้ไข Config, สั่ง Restart, สั่ง Reboot POE Port

ระบบ CCTV

ทางร้านเลือกใช้ของ TP-Link VIGI https://sysnetcenter.com/tp-link-vigi-network-camera ครับ ใช้งานง่าย ความปลอดภัยได้มาตรฐาน เพราะ TP-Link ถือว่าเป็นบริษัทใหญ่ระดับโลกครับ ผลิตอุปกรณ์ที่เกี่ยวกับระบบ Network มานานมาก

รวม Review VIGI ที่ทางร้านทำไว้ครับ

Review VIGI VMS บริหารจัดการระบบ VIGI CCTV Multi-Site ผ่าน Cloud

คู่มือการใช้กล้อง TP-Link VIGI ดูผ่าน Cloud  NVR

Review TP-Link VIGI IP-Camera และการใช้งาน

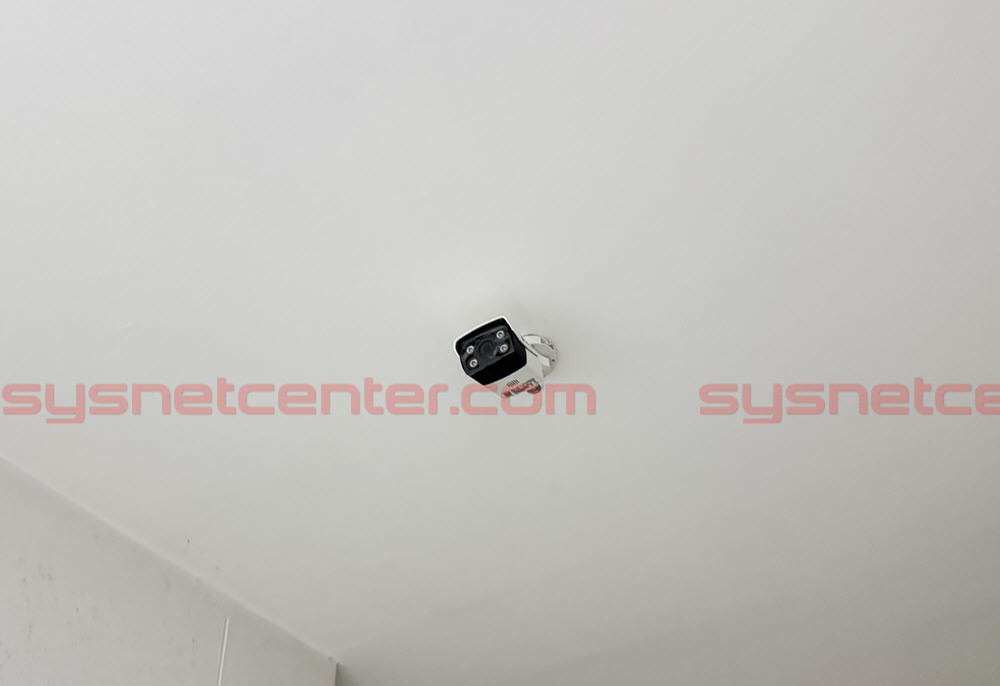

กล้องเลือกใช้รุ่นที่มีความคมชัด 4MP VIGI C440  และ VIGI C340

ถ้าลูกค้าสนใจตัวอย่างความคมชัดของภาพ ติดต่อทางร้านได้เลยนะครับ

รองรับเชื่อมต่อผ่าน Cloud ด้วย VIGI App

Motion Detect

รองรับ Detection ได้หลายรูปแบบครับ

ใครเปิดประตูเข้ามา จะมี Alert ที่หน้าจอ App

ติดต่อสอบเพิ่มเติมผ่านช่องทาง Line @sysnet ได้เลยนะครับ
