VIGI NVR1016H
TP-Link VIGI 16 Channel Network Video Recorder
- 24/7 Continuous Recording: จัดเก็บข้อมูลไฟล์วิดีโอจากกล้องวงจรปิดที่เชื่อมต่อได้สูงถึง 16 TB*** เพื่อการเก็บรักษาข้อมูลอย่างรวดเร็วและความสะดวกสบายในการเข้าถึงข้อมูล
- 16-Channel Real-Time Live View: ภาพละเอียดคมชัดสูงถึง 8MP และแสดงผลได้ 16-แชนเนล ให้คุณบันทึกได้ทุกรายละเอียดจากทุกมุมมอง
- Quick Lookup and Playback: สามารถค้นหาเหตุการณ์ได้ง่าย จากช่วงเวลา ประเภทของเหตุการณ์ และแท็กข้อมูล สามารถเล่นภาพย้อนหลังจากกล้องหลายตัวได้พร้อมกันเพื่อความรวดเร็วในการตรวจสอบ
- Remote Monitoring: รองรับการใช้งานร่วมกับแอปฯ VIGI ให้คุณควบคุมและจัดการจากระยะไกลได้ง่ายและสะดวกสบาย
- H.265+: ไม่ต้องใช้แบนด์วิดท์เพิ่มเติม กล้องวงจรปิดจะทำการส่งข้อมูลวิดีโอความคมชัดสูงที่ผ่านการบีบอัดเพื่อประหยัดพื้นที่จัดเก็บข้อมูล ให้คุณเรียกดูข้อมูลได้อย่างสะดวกรวดเร็ว และลดค่าใช้จ่ายในการจัดเก็บข้อมูลโดยไม่ลดความละเอียดภาพ
- ONVIF Ensure Compatibility*: สามารถใช้งานกล้องวงจรปิดของ VIGI และแบรนด์อื่น ๆ ที่รองรับ ONVIF ร่วมกันได้ง่ายเพื่อสร้างระบบรักษาความปลอดภัยที่ทรงพลัง
- 1 HDD Interface (up to 16 TB***)†: รองรับการจัดเก็บข้อมูลได้สูงถึง 16 TB*** (บันทึกวิดีโอยาวนาน 838 วัน*) บนฮาร์ดดิสก์ SATA ให้ข้อมูลสำคัญปลอดภัยอยู่กับคุณเสมอ
- Two-Way Audio: รองรับการใช้งานร่วมกับระบบอินเตอร์คอม ให้คุณสื่อสารโต้ตอบในขณะที่คุณดูภาพกล้องวงจรปิดจากทุกที่ เหมาะกับการใช้เป็นระบบจัดการ
VIGI NVR1016H Product Specification |
Overview | TP-Link VIGI NVR1016H NVR เครื่องบันทึก Network Video Recorder ขนาด 16 Channel บันทึกมาตรฐาน H.265+ รองรับ HDD 1 ลูก ความจุสูงสุด 16TB (Not Include) |
Video and Audio |
| IP Video Input | 16-Channel |
| Incoming Bandwidth | 80 Mbps |
| Outgoing Bandwidth | 60 Mbps |
| HDMI Output Resolution | 1 Channel, Resolution: 3840 ×2160/30Hz, 1920 × 1080/60Hz, 1680× 1050/60Hz, 1440 × 900/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz |
| VGA Output Resolution | 1 Channel, Resolution: 1920 × 1080/60Hz, 1680× 1050/60Hz, 1440 × 900/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz |
| Video Output Mode | HDMI/VGA Simultaneous Output |
| Multi-View Display | 1/4/6/8/9/16 |
DECODING |
| Audio Compression | G.711A/G.711U/G.726 |
| Decoding Format | H.265+/H.265/ H.264+/H.264 |
| Video Compression | H.265+/H.265/ H.264+/H.264 |
| Record Resolution | 8MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| Live View/Playback Resolution | 8 MP/5 MP/ 4 MP/3 MP/1080p/UXGA/
720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| Synchronous Playback | 16-Channel |
| Capability | 2-ch @ 8MP, 4-ch @ 4MP, 8-ch @ 2MP |
Record Management |
| Record Mode | • Manual Recording
• Scheduling Recording
• Motion Detection Recording |
| Playback Mode | • Instant Playback
• Regular Playback
• Tag Playback
• Event Playback |
| Backup Mode | • Regular Backup
• Video Clip Backup |
| Playback Function | • Play
• Pause
• Stop
• Fast Forward
• Fast Backward
• Play By Frame
• Full Screen
• Video Clip
• Export Clip
• Digital Zoom
• Lock Recording
• Audio On/Off |
NETWORK |
| Protocol | TCP/IP, DHCP, DNS, NTP, UPnP |
| Mobile Phone Access | Android, iOS |
| Incoming Bandwith | 80 Mbps |
| Outgoing Bandwidth | 60 Mbps |
| Web Browser | Chrome (57+), Firefox (52+), Edge (91+) |
| Interoperability | ONVIF, CGI |
External Interface |
| Network Interface | 1, RJ-45 10/100 Mbps Self-Adaptive Ethernet Interface |
| USB Interface | 2× USB 2.0 |
| Audio Interface | 1, Audio In; 1, Audio Out |
| Alarm In/Out | N/A |
| Serial Interface | N/A |
| Power | 1× DC Jack |
| Reset Button | 1 |
| Speaker | N/A |
| eSATA | N/A |
| HDMI | 1 |
| VGA | 1 |
HARD DISK |
| SATA | 1 SATA Interface |
| Capacity | Up to 16 TB Capacity for Each HDD |
Alarm |
| General Alarm | • Motion Detection
• Video Tampering
• Line-Crossing Detection
• Intrusion Detection
• Region Entering Detection
• Region Exiting Detection
• Object Abandoned/Removal Detection
• Vehicle Detection
• Human Detection
• Smart Frame |
| Anomaly Alarm | • Video Loss
• Offline and IP Conflict
• Disk Exception
• Login Exception |
| Alarm Linkage | • Recording
• White Light Alarm
• Buzzer
• Log
• Audible Alarm |
| INTERFACES |
| Network Interface | 1 RJ-45 10/100 Mbps Self-Adaptive Ethernet Interface |
| USB Interface | 2× USB 2.0 |
GENERAL |
| Operating Temperature | -10–55 °C |
| Storage Temperature | -40–70 °C |
| Storage Humidity | 10%~90% RH Non-Condensing |
| Weight | 578.5 g |
| Package Content | VIGI Network Video Recorder
Power Adapter
HDD Screws
Mouse
Quick Installation Guide |
| Working Temperature | • NVR: -10–55 °C
• Power Adapter: 0–40 °C |
| Working Humidity | 10%~90% RH Non-Condensing |
| Dimensions( W X D X H ) | 246.2 × 148.2 × 45 mm |
| External Power Supply | DC 12V/1.5A |
| Net Weight | 0.61 Kg |
| Gross Weight | 1.12 Kg |
| Max. Power Consumption | 4.25 W (without disk) |
| Certifications | CE, EAC, UKCA, RCM, Triman, BSMI, VCCI, IC, HDMI, FCC |
VIDEO/IMAGE |
| Synchronous Playback | 16-Channel |
| Video Input | 16-Channel IP Video Input, up to 8 MP Resolution |
| Recording Resolution | 8 MP/5 MP/ 4 MP/3 MP/1080p/UXGA /720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| HDMI Output Resolution | 1 Channel, Resolution: 3840x2160/30Hz,1920x1080/60Hz,
1680x1050/60Hz, 1440x900/60Hz, 1280x1024/60Hz,
1280x720/60Hz |
| VGA Output Resolution | 1 Channel, Resolution: 1920x1080/60Hz,1680x1050/60Hz,
1440x900/60Hz, 1280x1024/60Hz, 1280x720/60Hz |
รับประกัน | ประกันศูนย์ TP-Link Thailand 3 ปี |
Security Never Shuts Down

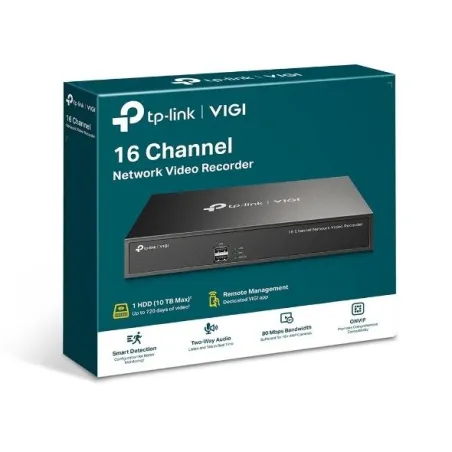

VIGI NVR1016H 16 Channel PoE Network Video Recorder
VIGI NVR Introduction
The VIGI network video recorder coordinates with camera systems to help you view, store, and playback videos.
Security for every hour and every day.
24/7 Continuous Recording
Stores up to 10 TB of footage from managed cameras to secure your data for quick, convenient access.
Every angle all on one screen.
16-Channel Real-Time Live View
Sharp image definition up to 8MP and an 16 channel display ensures you capture every detail, from every angle.
Reviewing footage is faster than ever.
Quick Lookup&Playback
Find the target footage easily by date, event types, and tags. Replay with variable playback speeds to quickly review footage.

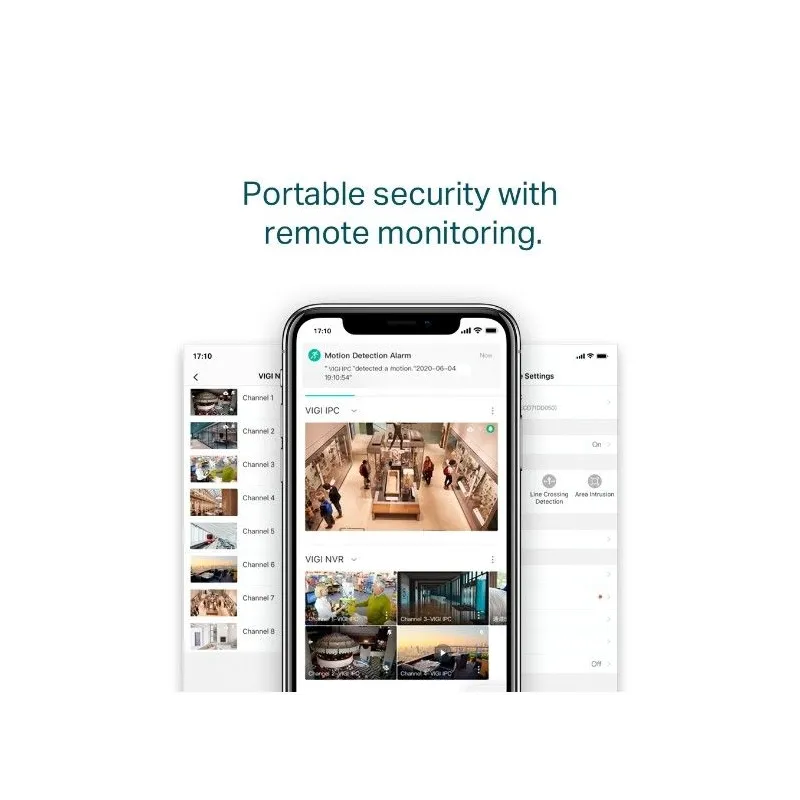

Keep an eye on things even when you are on the move.
Remote Monitoring
The dedicated VIGI app, web UI, and VIGI Security Manager enable remote monitoring, providing ease and convenience.
More compression. More savings. Same quality.
Smart Video Coding by H.265+
Without using any extra bandwidth, your cameras transmit compressed crystal-clear video to save disk space, ease network loads, and reduce monitoring costs without sacrificing image quality.
No need to check long compatibility lists.
ONVIF Ensures Compatibility
Easily add IPCs from VIGI and other brands to establish a powerful and varied network thanks to barrier-free compatibility△
Up to 720 days of footage stored locally.
1 HDD (up to 16 TB)
Stores up to 16 TB ( 838 days of video) on a SATA hard drive, keeping your data storage secured locally.
Greet your visitors before they enter.
Two-Way Audio
With voice intercom support, carry two-way conversations while watching your feed from anywhere. Suitable for management.
More bandwidth for more cameras.
80 Mbps Video Access Bandwidth
High video access bandwidth ensures your NVR connects more cameras with high resolution.Based on laboratory testing using VIGI cameras, VIGI NVR can connect up to 16x 4MP cameras.
Manage everything with one.
Run your business with peace of mind.
The VIGI professional surveillance system by TP-Link is dedicated to protecting the business you've worked hard to build-whenever, wherever. Our outstanding functions, reliable quality guarantees, and simplified installation work together to ensure your business stays safe and sound.
