Product Specification

Overview

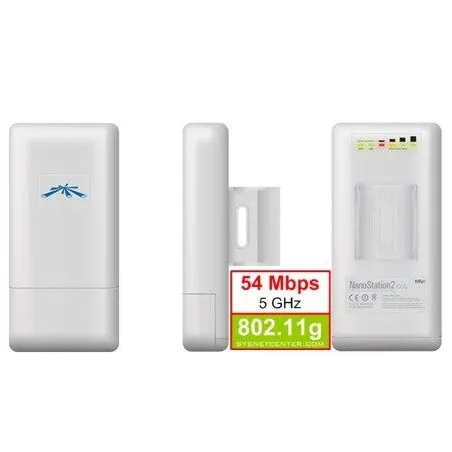

อุปกรณ์สื่อสารด้วยระบบไร้สาย Ubiquiti NanoStation Loco5 แบบติดตั้งภายนอกอาคาร ย่านความถี่ 5 GHz ความเร็ว 54 Mbps (802.11a), เสาอากาศ 13 dBi ภายใน ได้ระยะไกลถึง 5 Km เหมาะสำหรับการเชื่อมต่อระหว่างอาคารระยะไกล

TX Power: 20dBm, +/-2dB
RX Sensitivity: -95dBm +/-2dB

TCP/IP Throughput

25Mbps+

Chipset

Atheros AR2313 SOC, MIPS 4KC, 180MHz

Memory

16MB SDRAM, 4MB Flash

พร้อมด้วย PoE ระบบฝากไฟไปกับสาย Lan ไม่ต้องเดินไฟ AC 220V

รองรับ QOS

รองรับ Multi-SSID function (4 SSID) ใน AP mode (BSSID)

รองรับการจ่ายไฟฟ้าผ่านสายแลน (Power Over Ethernet - IEEE 802.3af)

Shifting Chanel 5/10/20 Mhertz Band width

Mode การทำงาน

Station Bridge/Router

Access Point Bridge/Router

WDS Bridging or routing

Repeater

Open Source

Full SDK and Ubiquiti engineering support open for 3rd party firmware developments

LAN Port

1 Port RJ-45 10/100 Mbps, Auto MID/MIDX

VLAN / 802.1q pass-through

กำลังส่ง

กำลังส่งสูงถึง  160 mW  ระยะไกลได้ถึง 5 Km.

Security

Wireless Security WEP, WPA and WPA2 Encryption

Wireless Filters, MAC Address Filtering, SSID Broadcast enable/disable

Web Based Management, Port Forwarding

VPN pass-through (PPTP, L2TP, IPSEC)

Tools

Ping watch dog, Antenna Alignment Tool, Throughput test utility

Ping, Traceroute Customizable Logo

Firmware recovery TFTP

Antena

13 dBi Panel Embeded Antenna

วัสดุภายนอก

Outdoor UV Stabalized Plastic กันน้ำ กันฝนได้ 100%

ทำงานได้ที่อุณหภูมิ  -20C to +70C  System PCB optimized for hi-temp

Connector Type

ไม่เปลี่ยนเสาอากาศภายนอกได้

W x H x D

16.3 x 3.1 x 8 Cm

Weight

0.180Kg

Power

12V, 1A (12 Watt)

Warranty

 1 ปี
