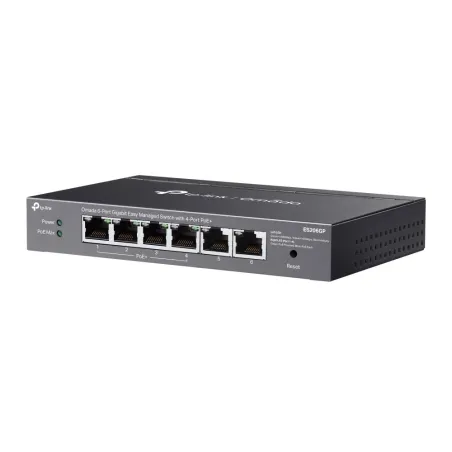

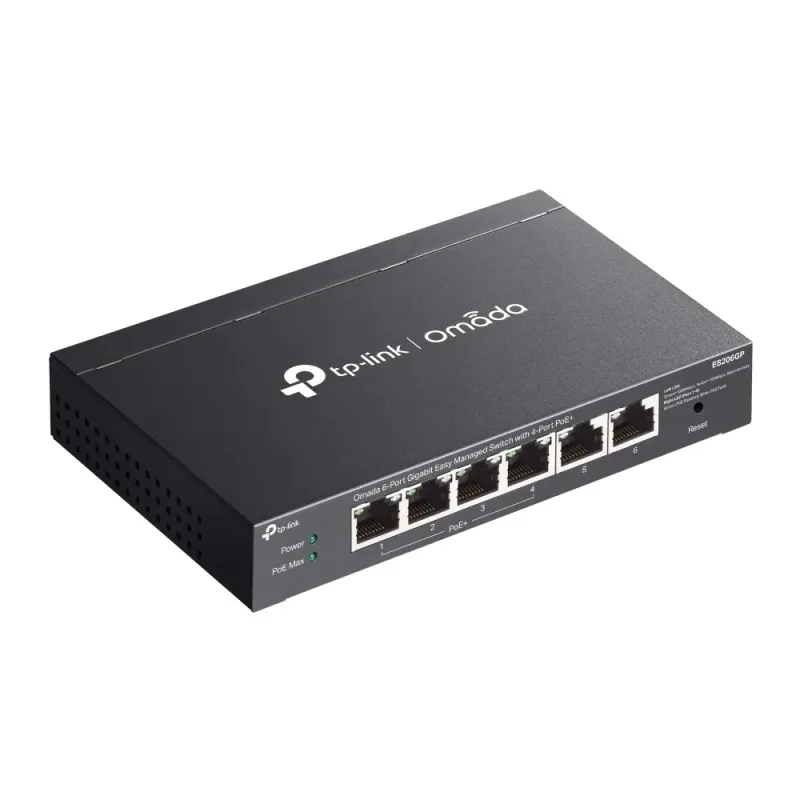

ES206GP TP-Link Omada 6-Port Gigabit Easy Managed PoE+ Switch, 4× PoE+, 65W

How to Configure 802.1Q VLAN on Omada Agile_Easy Managed Switches

ES206GP TP-Link Omada 4-Port Gigabit Easy Managed PoE+ Switch พร้อม PoE Budget 65W

ES206GP เป็น TP-Link Omada 6-Port Gigabit Easy Managed Switch with 4-Port PoE+ สำหรับระบบกล้อง IP, Wi-Fi Access Point, IP Phone และระบบ Network ขนาดเล็กที่ต้องการ PoE+ พร้อม Feature จัดการพื้นฐานและบริหารจากศูนย์กลางผ่าน Omada Controller

ตัวเครื่องมี 4× 10/100/1000 Mbps PoE+ RJ45 Port และ 2× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ รวมทั้งหมด 6 Port พร้อม PoE Budget 65 W รองรับ Fast PoE, Perpetual PoE, PoE Auto Recovery, Long-Range PoE สูงสุด 250 เมตร และ Fanless Design สำหรับการทำงานที่เงียบ

จุดเด่นของ ES206GP

ES206GP รองรับมาตรฐาน IEEE 802.3af และ IEEE 802.3at สามารถจ่ายไฟได้สูงสุด 30 W ต่อ PoE+ Port โดยมี PoE Budget รวม 65 W เหมาะสำหรับเชื่อมต่อ IP Camera, Wi-Fi Access Point, IP Phone และอุปกรณ์ PoE มาตรฐาน

รุ่นนี้รองรับ VLAN, QoS, IGMP Snooping, Port Isolation, Static Link Aggregation, Loop Prevention, Port Mirroring และ Centralized Management ผ่าน Omada Controller

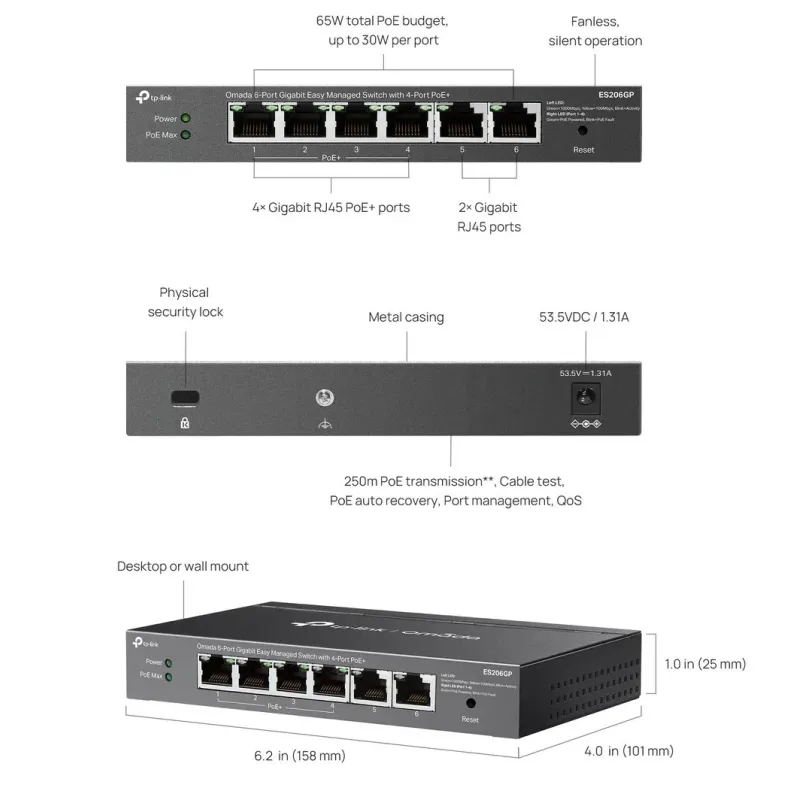

4× Gigabit PoE+ RJ45 Port

Port 1–4 ของ ES206GP เป็น 10/100/1000 Mbps PoE+ RJ45 Port รองรับ Auto-Negotiation และ Auto MDI/MDIX สามารถส่ง Data และ Power ผ่านสาย LAN เส้นเดียวไปยังอุปกรณ์ที่รองรับมาตรฐาน PoE

แต่ละ PoE+ Port จ่ายไฟได้สูงสุด 30 W ตามมาตรฐาน IEEE 802.3at แต่กำลังไฟรวมของอุปกรณ์ทั้งหมดต้องไม่เกิน PoE Budget 65 W

แม้ Switch จะมี PoE+ Port จำนวน 4 ช่อง แต่ไม่สามารถจ่ายไฟ 30 W พร้อมกันครบทุก Port ได้ จึงควรตรวจสอบ Maximum Power Consumption ของอุปกรณ์ปลายทางก่อนติดตั้ง

2× Gigabit RJ45 Port แบบไม่จ่ายไฟ

Port 5–6 เป็น 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ สามารถใช้เป็น Copper Uplink ไปยัง Router, Firewall, NVR หรือ Switch ส่วนกลางได้

Port เหล่านี้ยังเหมาะสำหรับเชื่อมต่อ Computer, Printer, Server หรืออุปกรณ์ Network ที่ไม่ต้องการรับไฟผ่าน PoE ช่วยเก็บ PoE+ Port ไว้สำหรับอุปกรณ์ที่ต้องการไฟจริง

ไม่มี SFP หรือ Fiber Uplink

ES206GP ไม่มี SFP หรือ SFP+ Slot การเชื่อมต่อ Uplink ทั้งหมดจึงเป็น Gigabit RJ45 ผ่านสายทองแดง

หากระบบต้องการ Fiber Uplink เพื่อเชื่อมต่อระหว่างอาคารหรือระยะทางไกล ควรใช้ Media Converter เพิ่มเติมหรือเลือก Switch รุ่นที่มี Gigabit SFP Slot

PoE Budget 65 W

PoE Budget รวม 65 W เหมาะกับระบบขนาดเล็ก เช่น IP Camera จำนวน 4 ตัว หรือการติดตั้ง Access Point และกล้องร่วมกัน โดยอุปกรณ์ทั้งหมดต้องใช้กำลังไฟรวมไม่เกิน 65 W

ตัวอย่างเช่น หาก IP Camera ใช้กำลังไฟสูงสุด 10 W ต่อเครื่อง จำนวน 4 ตัวจะใช้กำลังไฟรวมประมาณ 40 W ซึ่งยังอยู่ภายใน PoE Budget และมีพื้นที่เผื่อสำหรับช่วงเริ่มทำงาน

PoE Budget เป็นค่าจากการทดสอบในห้องปฏิบัติการ กำลังไฟที่ใช้งานได้จริงอาจเปลี่ยนตามข้อจำกัดของอุปกรณ์ปลายทาง คุณภาพสายและสภาพแวดล้อม

Fast PoE และ Perpetual PoE

Fast PoE ช่วยให้ Switch เริ่มจ่ายไฟให้อุปกรณ์ PoE ได้อย่างรวดเร็วหลังเปิดเครื่อง ส่วน Perpetual PoE ช่วยรักษาการจ่ายไฟให้กับอุปกรณ์ปลายทางระหว่างกระบวนการ Restart หรือ Upgrade บางรูปแบบของ Switch

Feature เหล่านี้ช่วยลดช่วงเวลาที่ IP Camera หรืออุปกรณ์ PoE หยุดทำงาน เหมาะกับระบบ Surveillance ที่ต้องการความต่อเนื่อง

PoE Auto Recovery

PoE Auto Recovery ช่วยตรวจสอบอุปกรณ์ PoE ที่หยุดตอบสนองและ Restart การจ่ายไฟของ Port เพื่อให้อุปกรณ์เริ่มทำงานใหม่ ลดความจำเป็นในการเดินทางไปถอดและเสียบสายใหม่ที่หน้างาน

ใน Standalone Mode ตัว Switch รองรับ PoE Auto Recovery แบบอัตโนมัติ ส่วน Controller Mode รองรับการสั่ง PoE Recovery แบบ Manual ผ่านระบบบริหารจัดการส่วนกลาง

Long-Range PoE สูงสุด 250 เมตร

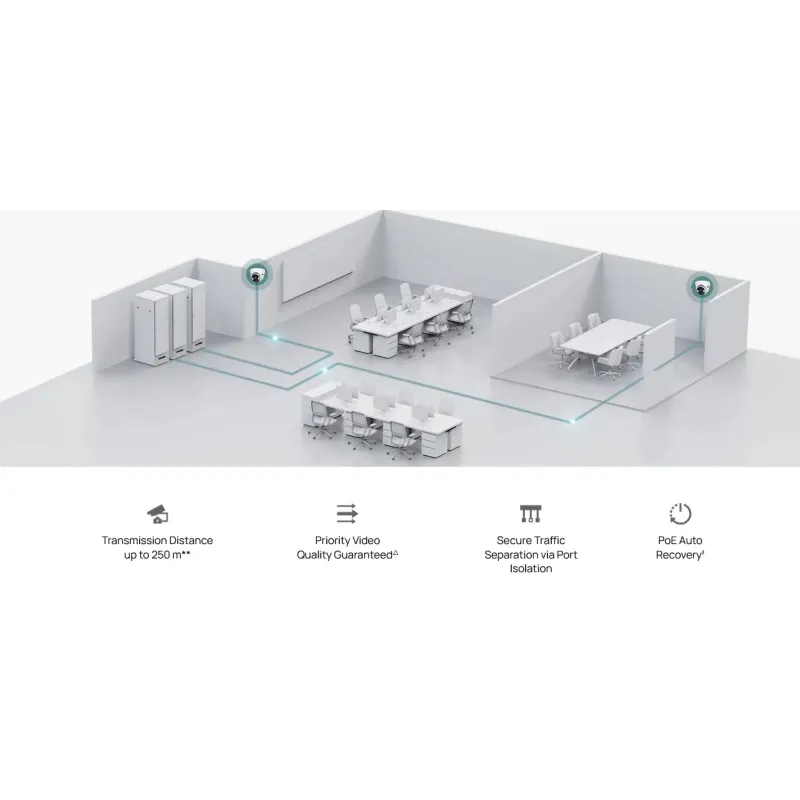

ES206GP รองรับ PoE Transmission Distance สูงสุด 250 เมตร เหมาะสำหรับติดตั้ง IP Camera ในตำแหน่งที่อยู่ไกลกว่าระยะ Ethernet มาตรฐาน

เมื่อเปิดใช้งาน Long-Range PoE ความเร็วของ Port จะลดลงเหลือ 10 Mbps และระยะทางใช้งานจริงอาจแตกต่างตามคุณภาพสาย LAN, Connector และสภาพแวดล้อม

Feature นี้เหมาะกับ IP Camera ที่ใช้ Bandwidth ไม่สูงมาก แต่ไม่เหมาะกับ Wi-Fi Access Point หรืออุปกรณ์ที่ต้องการ Gigabit Throughput

Performance ของ ES206GP

ES206GP มี Switching Capacity 12 Gbps และ Packet Forwarding Rate 8.93 Mpps รองรับ MAC Address Table ขนาด 8K, Packet Buffer Memory 4 Mbit และ Jumbo Frame สูงสุด 15 KB

ตัว Switch ใช้ Transmission Method แบบ Store-and-Forward โดยตรวจสอบ Ethernet Frame ก่อนส่งต่อไปยังปลายทาง

VLAN สำหรับแบ่ง Network

ES206GP รองรับ MTU VLAN, Port-Based VLAN และ IEEE 802.1Q Tagged VLAN สูงสุด 32 VLAN Group พร้อมรองรับ VLAN ID ในช่วง 4K VID

สามารถใช้ VLAN แบ่ง Network สำหรับ IP Camera, Access Point, พนักงาน, Guest หรืออุปกรณ์ประเภทต่าง ๆ เพื่อลด Broadcast Traffic และแยก Traffic ภายในระบบ

รุ่นนี้เป็น Easy Managed Switch และไม่ได้ระบุว่ารองรับ Static Routing หากต้องการให้ VLAN ต่าง ๆ ติดต่อกัน ต้องใช้ Router, Firewall หรือ L3 Switch ที่รองรับ Inter-VLAN Routing

Port Isolation สำหรับระบบกล้อง IP

Port Isolation ช่วยแยก Traffic ระหว่างอุปกรณ์ที่เชื่อมต่อกับ Access Port ลดการติดต่อโดยตรงระหว่าง IP Camera หรือ Client แต่ละเครื่อง ขณะที่ยังสามารถส่ง Traffic ไปยัง Uplink Port หรือ NVR ได้

Feature นี้เหมาะกับระบบ Surveillance และ Guest Network ที่ต้องการจำกัดการติดต่อระหว่างอุปกรณ์ภายใน Network Segment เดียวกัน

QoS และ Bandwidth Control

ES206GP รองรับ Port-Based QoS, IEEE 802.1p QoS และ DSCP QoS พร้อม Priority Queue จำนวน 8 Queue และ Queue Scheduling แบบ WRR

Bandwidth Control รองรับ Port-Based Rate Limit ส่วน Storm Control รองรับ Broadcast, Multicast และ Unknown Unicast Traffic โดยสามารถกำหนดได้ในรูปแบบ kbps หรือ pps

ตามเงื่อนไขของผู้ผลิต QoS และ Priority Mode รองรับใน Standalone Mode

IGMP Snooping สำหรับ Multicast Traffic

ES206GP รองรับ IGMP v1, v2 และ v3 Snooping พร้อม Fast Leave ช่วยควบคุม Multicast Traffic ให้ส่งไปยัง Port ที่มี Receiver ใช้งานจริง

Feature นี้เหมาะสำหรับระบบ IPTV, Multicast Video และระบบที่มี Traffic แบบ Multicast ช่วยลดการ Flood Traffic ไปยังทุก Port โดยไม่จำเป็น

Static Link Aggregation และ Loop Prevention

ES206GP รองรับ Static Link Aggregation, Loop Prevention และ Loopback Detection ช่วยเพิ่มความยืดหยุ่นในการเชื่อมต่อและลดผลกระทบจาก Network Loop ที่เกิดจากการต่อสายผิด

รุ่นนี้ยังรองรับ IEEE 802.3x Flow Control, IEEE 802.1ab LLDP, Port Statistics และ Port Mirroring สำหรับงาน Monitoring และ Troubleshooting

Port Mirroring

Port Mirroring รองรับ One-to-One และ Many-to-One รวมถึงการ Mirror Traffic แบบ Ingress, Egress หรือทั้งสองทิศทาง เหมาะสำหรับส่ง Traffic ไปวิเคราะห์ด้วย Wireshark, IDS หรืออุปกรณ์ Monitoring

บริหารผ่าน Omada Controller

ES206GP รองรับ Centralized Management ผ่าน Omada Cloud-Based Controller, Omada Hardware Controller และ Omada Software Controller พร้อม Cloud Access และ Omada App

Feature ที่รองรับผ่าน Omada Controller ประกอบด้วย Automatic Device Discovery, Batch Configuration, Batch Firmware Upgrade และ Unified Configuration

Zero-Touch Provisioning รองรับเมื่อใช้งานร่วมกับ Omada Cloud-Based Controller ทั้ง Omada Cloud Standard หรือ Omada Cloud Essentials

Omada Cloud Essentials

ES206GP รองรับ Omada Cloud Essentials ซึ่งเป็นระบบ Cloud-Based Centralized Management สำหรับบริหารและ Monitoring อุปกรณ์ Omada ผ่าน Web Browser หรือ Omada App

เหมาะสำหรับระบบกล้อง IP ร้านค้า สำนักงานขนาดเล็ก หรือองค์กรที่ต้องการดูแลอุปกรณ์ Network หลาย Site โดยไม่ต้องติดตั้ง Hardware หรือ Software Controller ภายใน Site

Standalone Management

ในกรณีไม่ใช้ Omada Controller สามารถบริหาร ES206GP ผ่าน Web-Based GUI พร้อม DHCP Client และ Cable Diagnostics

ตัว Switch รองรับ Plug-and-Play สำหรับการเชื่อมต่อพื้นฐาน และสามารถเข้าสู่หน้า Management เพื่อกำหนด VLAN, QoS, Port Isolation, IGMP Snooping และ Feature เพิ่มเติม

Fanless Design สำหรับการทำงานที่เงียบ

ES206GP ใช้ Fanless Design จึงไม่มีเสียงรบกวนจาก Fan เหมาะสำหรับติดตั้งในออฟฟิศ ห้องประชุม ห้องเรียน ร้านค้า คลินิก บ้านพัก หรือพื้นที่ที่ต้องการความเงียบ

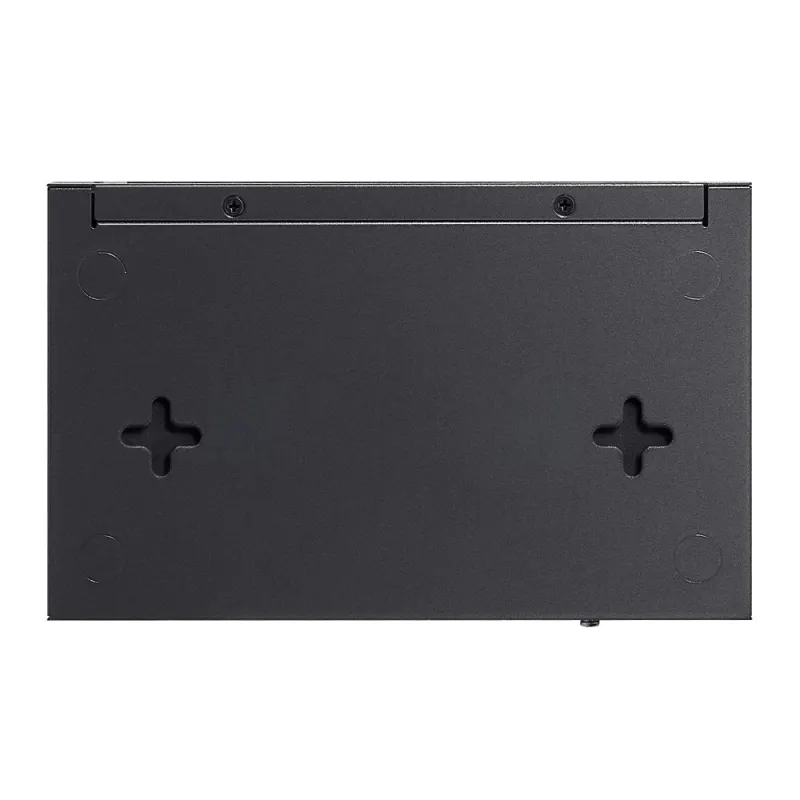

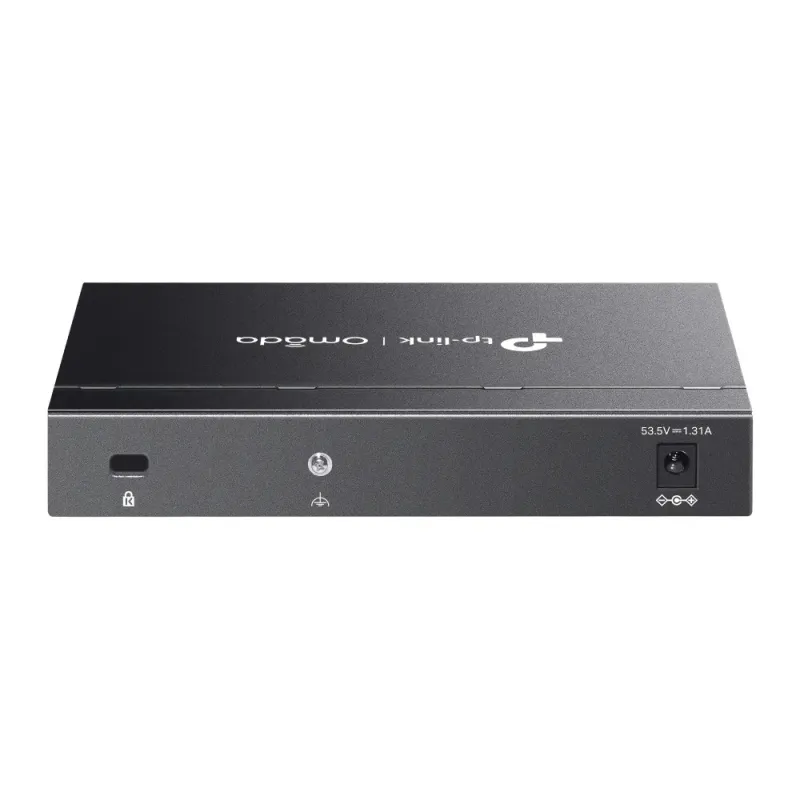

ตัวเครื่องใช้ Metal Casing รองรับการติดตั้งแบบ Desktop และ Wall Mount มีขนาด 158 × 101 × 25 mm พร้อม Physical Security Lock

Surge Protection ระดับ ±6 kV

ES206GP รองรับ Surge Protection ระดับ ±6 kV ช่วยเพิ่มความทนทานต่อแรงดันกระชากที่อาจเข้าสู่ระบบผ่านสาย Network

อย่างไรก็ตาม Surge Protection ภายใน Switch ไม่สามารถทดแทนระบบ Grounding, Surge Protective Device, UPS และการเดินสายตามมาตรฐาน โดยเฉพาะระบบกล้อง Outdoor หรือการเดินสายระหว่างอาคาร

ES206GP เหมาะกับระบบแบบไหน

ES206GP เหมาะสำหรับระบบกล้อง IP, Wi-Fi Access Point, IP Phone, ร้านค้า, คลินิก, บ้านพัก และสำนักงานขนาดเล็กที่ต้องการ PoE+ Port จำนวน 4 ช่อง พร้อม PoE Budget 65 W

รุ่นนี้เหมาะกับ Site ขนาดเล็กที่ต้องการ Switch ตัวกะทัดรัด ไม่มีเสียง Fan และสามารถบริหารผ่าน Omada Cloud ได้ โดยไม่จำเป็นต้องใช้ Fiber Uplink หรือ Feature ขั้นสูงระดับ Enterprise

ข้อควรทราบก่อนติดตั้ง ES206GP

ES206GP ไม่มี SFP หรือ SFP+ Slot หากต้องการ Fiber Uplink ต้องใช้ Media Converter เพิ่มเติมหรือเลือก Switch รุ่นอื่นที่มี SFP Slot

ES206GP รองรับ PoE มาตรฐาน IEEE 802.3af และ IEEE 802.3at ไม่ได้ระบุว่ารองรับ IEEE 802.3bt PoE++ และไม่ควรเชื่อมต่อกับอุปกรณ์ Passive PoE ที่มีแรงดันหรือ Pinout ไม่ตรงตามมาตรฐาน

Long-Range PoE สูงสุด 250 เมตรทำให้ความเร็วของ Port ลดลงเหลือ 10 Mbps และระยะทางจริงขึ้นอยู่กับคุณภาพสาย LAN
