ES210GMP TP-Link Omada 8-Port Gigabit Easy Managed PoE+ Switch พร้อม PoE Budget 123W

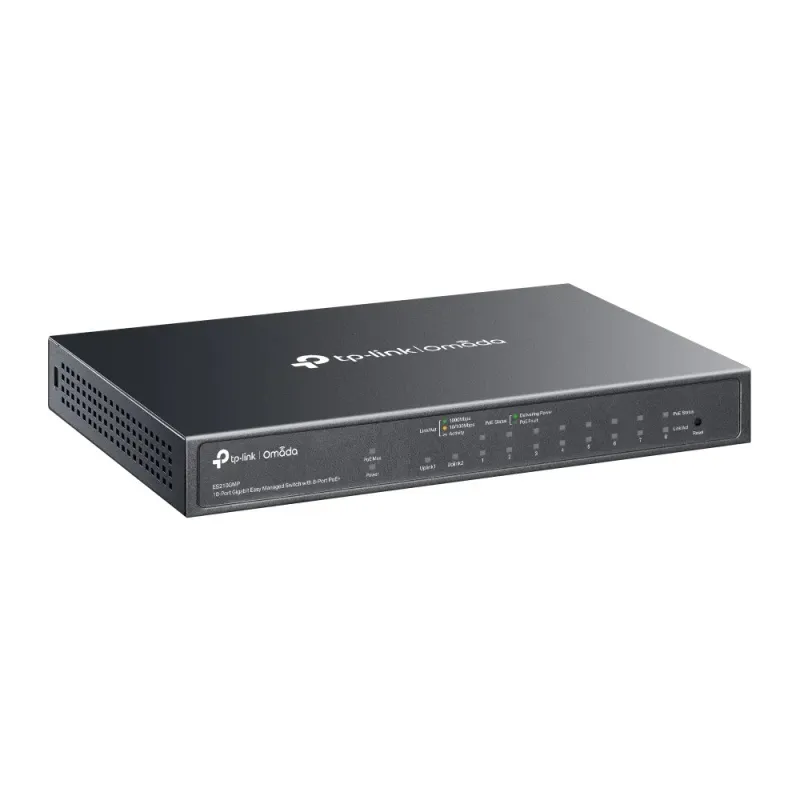

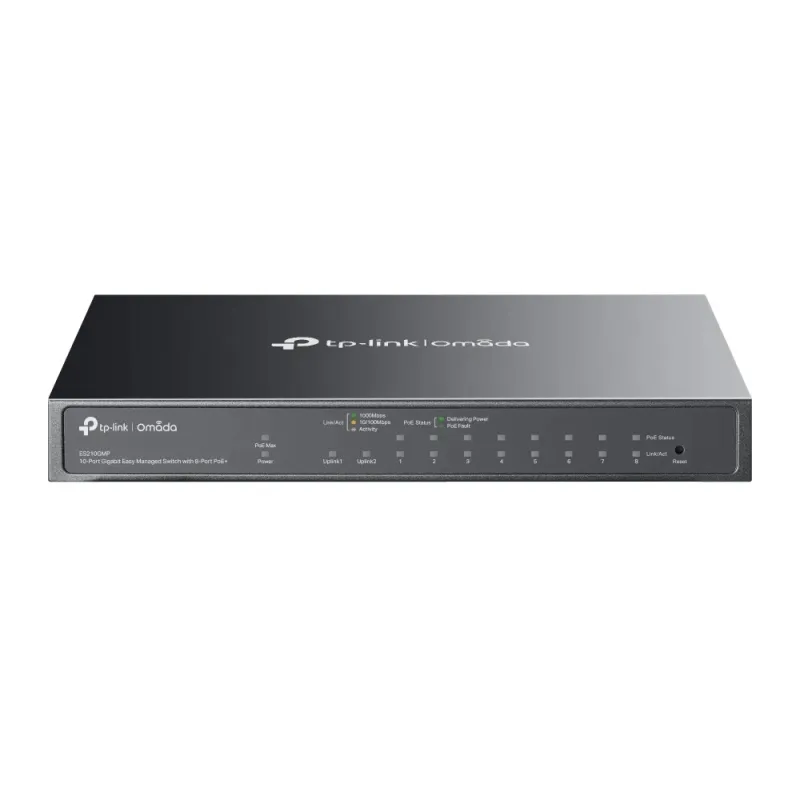

ES210GMP เป็น TP-Link Omada 10-Port Gigabit Easy Managed Switch with 8-Port PoE+ สำหรับระบบกล้อง IP, Wi-Fi Access Point, IP Phone และระบบ Network ธุรกิจขนาดเล็กที่ต้องการ PoE+ Port พร้อม Feature จัดการระบบที่ใช้งานง่าย

ตัวเครื่องมี 8× 10/100/1000 Mbps PoE+ RJ45 Port, 1× 10/100/1000 Mbps RJ45 Port และ 1× Gigabit SFP/RJ45 Combo Port พร้อม PoE Budget รวม 123 W รองรับการบริหารผ่าน Omada Controller และใช้ Fanless Design สำหรับการทำงานที่เงียบ

จุดเด่นของ ES210GMP

ES210GMP รองรับมาตรฐาน IEEE 802.3af และ IEEE 802.3at สามารถจ่ายไฟได้สูงสุด 30 W ต่อ PoE+ Port และมี PoE Budget รวม 123 W เหมาะสำหรับจ่ายไฟให้ IP Camera, Wi-Fi Access Point, IP Phone และอุปกรณ์ PoE มาตรฐาน

รุ่นนี้รองรับ PoE Auto Recovery, Long-Range PoE สูงสุด 250 เมตร, Port Isolation, VLAN, QoS, IGMP Snooping, Static Link Aggregation, Loop Prevention, Port Mirroring และ Omada Centralized Management

8× Gigabit PoE+ RJ45 Port

ES210GMP มี 8× 10/100/1000 Mbps PoE+ RJ45 Port รองรับ Auto-Negotiation และ Auto MDI/MDIX สามารถส่ง Data และ Power ผ่านสาย LAN เส้นเดียวไปยังอุปกรณ์ที่รองรับมาตรฐาน PoE

PoE+ Port แต่ละช่องจ่ายไฟได้สูงสุด 30 W ตามมาตรฐาน IEEE 802.3at โดยกำลังไฟรวมของอุปกรณ์ทั้งหมดต้องไม่เกิน PoE Budget 123 W

แม้ Switch จะมี PoE+ Port จำนวน 8 ช่อง แต่ไม่สามารถจ่ายไฟ 30 W พร้อมกันครบทุก Port ได้ เนื่องจาก PoE Budget รวมจำกัดอยู่ที่ 123 W จึงควรตรวจสอบ Maximum Power Consumption ของอุปกรณ์ปลายทางก่อนติดตั้ง

1× Gigabit RJ45 Port สำหรับ Uplink

ES210GMP มี 1× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ สามารถใช้เป็น Copper Uplink ไปยัง Router, Firewall, NVR หรือ Switch ส่วนกลางได้

Port นี้ยังสามารถใช้เชื่อมต่อ Computer, Printer, Server หรืออุปกรณ์ Network ที่ไม่ต้องการรับไฟผ่าน PoE ช่วยเก็บ PoE+ Port ไว้สำหรับอุปกรณ์ที่ต้องการไฟจริง

Gigabit SFP/RJ45 Combo Port

ES210GMP มี 1× Gigabit SFP/RJ45 Combo Port ซึ่งสามารถเลือกเชื่อมต่อผ่าน Gigabit SFP สำหรับ Fiber Uplink หรือใช้งานผ่าน Gigabit RJ45 สำหรับสายทองแดงได้

SFP และ RJ45 ภายใน Combo Port ใช้ Logic Port เดียวกัน จึงไม่สามารถเปิดใช้งานพร้อมกันได้ หากติดตั้ง SFP Module และใช้งาน Fiber อยู่ RJ45 ที่อยู่ใน Combo Port จะไม่สามารถใช้เป็น Port เพิ่มอีกช่องได้

สำหรับ Fiber Uplink ควรเลือก SFP Transceiver, Fiber Type, Connector, Wavelength และระยะทางให้ตรงกับระบบ โดย SFP Module และ Fiber Optic Cable ไม่ได้ระบุว่าเป็นอุปกรณ์ที่ให้มาในกล่อง

PoE Budget 123 W

PoE Budget รวม 123 W เหมาะกับระบบที่มี IP Camera, Access Point หรือ IP Phone จำนวนไม่มาก หรืออุปกรณ์แต่ละตัวใช้กำลังไฟในระดับปานกลาง

ตัวอย่างเช่น หาก IP Camera ใช้กำลังไฟสูงสุดประมาณ 10 W ต่อเครื่อง จำนวน 8 ตัวจะใช้กำลังไฟรวมประมาณ 80 W ซึ่งยังอยู่ภายใน PoE Budget และมีพื้นที่เผื่อสำหรับช่วงเริ่มทำงานของอุปกรณ์

PoE Budget เป็นค่าจากการทดสอบในห้องปฏิบัติการ กำลังไฟที่ใช้งานได้จริงอาจแตกต่างตามข้อจำกัดของอุปกรณ์ปลายทาง คุณภาพสายและสภาพแวดล้อม

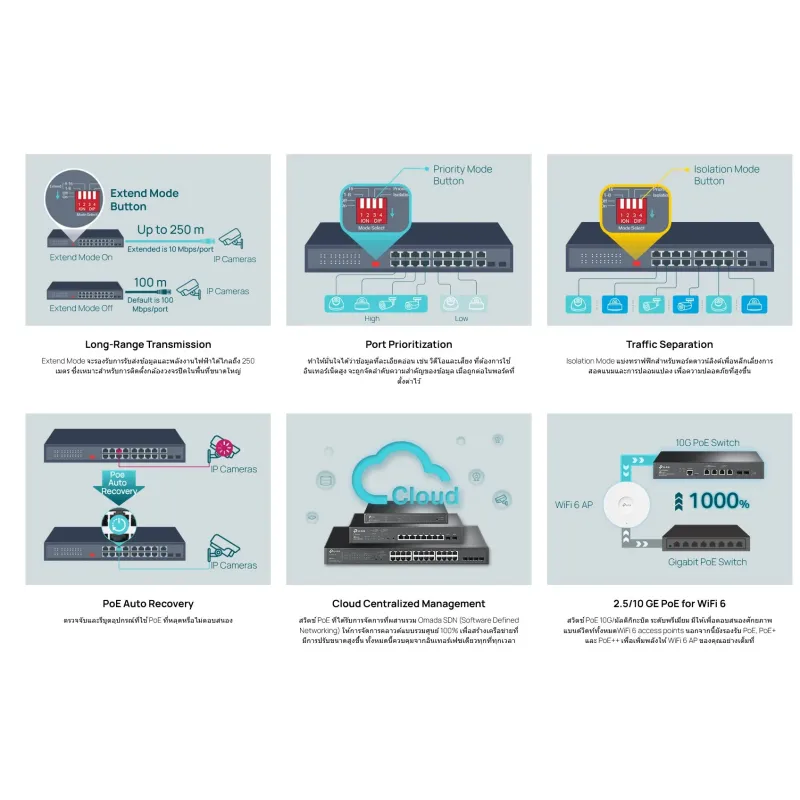

Long-Range PoE สูงสุด 250 เมตร

ES210GMP รองรับ PoE Transmission Distance สูงสุด 250 เมตร เหมาะสำหรับติดตั้ง IP Camera หรืออุปกรณ์ PoE ในตำแหน่งที่อยู่ไกลกว่าระยะ Ethernet มาตรฐาน

เมื่อเปิดใช้งาน Long-Range PoE ความเร็วของ Port ที่รองรับระยะ 250 เมตรจะลดลงเหลือ 10 Mbps โดยระยะทางใช้งานจริงขึ้นอยู่กับคุณภาพของสาย LAN, Connector และสภาพแวดล้อม

Feature นี้เหมาะกับ IP Camera ที่ใช้ Bandwidth ไม่สูงมาก แต่ไม่เหมาะกับ Wi-Fi Access Point หรืออุปกรณ์ที่ต้องการความเร็วระดับ Gigabit

PoE Auto Recovery

PoE Auto Recovery ช่วยตรวจสอบอุปกรณ์ PoE ที่หยุดตอบสนองและ Restart การจ่ายไฟของ Port เพื่อให้อุปกรณ์เริ่มทำงานใหม่ ลดความจำเป็นในการเดินทางไปถอดและเสียบสายอุปกรณ์หน้างาน

ภายใต้ Standalone Mode ตัว Switch รองรับ PoE Auto Recovery แบบอัตโนมัติ ส่วน Controller Mode รองรับการสั่ง PoE Recovery แบบ Manual ผ่านระบบบริหารจัดการส่วนกลาง

Performance ของ ES210GMP

ES210GMP มี Switching Capacity 20 Gbps และ Packet Forwarding Rate 14.88 Mpps รองรับ MAC Address Table ขนาด 8K, Packet Buffer Memory 4 Mbit และ Jumbo Frame สูงสุด 15 KB

ตัว Switch ใช้ Transmission Method แบบ Store-and-Forward โดยตรวจสอบ Ethernet Frame ก่อนส่งต่อไปยังปลายทาง

VLAN สำหรับแบ่ง Network

ES210GMP รองรับ MTU VLAN, Port-Based VLAN และ IEEE 802.1Q Tagged VLAN สูงสุด 32 VLAN Group พร้อมรองรับ VLAN ID ในช่วง 4K VID

สามารถใช้ VLAN แบ่ง Network สำหรับ IP Camera, Access Point, พนักงาน, Guest หรืออุปกรณ์ประเภทต่าง ๆ เพื่อลด Broadcast Traffic และแยก Traffic ภายในระบบ

รุ่นนี้เป็น Easy Managed Switch และไม่ได้ระบุว่ารองรับ Static Routing หากต้องการให้แต่ละ VLAN ติดต่อกัน ต้องใช้ Router, Firewall หรือ L3 Switch ที่รองรับ Inter-VLAN Routing

Port Isolation สำหรับระบบกล้อง IP

Port Isolation ช่วยแยก Traffic ระหว่างอุปกรณ์ที่เชื่อมต่อกับ Access Port ลดการติดต่อโดยตรงระหว่าง IP Camera หรือ Client แต่ละเครื่อง ขณะที่ยังสามารถส่ง Traffic ไปยัง Uplink Port หรือ NVR ได้

Feature นี้ช่วยลดความเสี่ยงจากอุปกรณ์ปลายทางที่พยายามเข้าถึงอุปกรณ์อื่นภายใน Network Segment เดียวกัน และเหมาะสำหรับระบบ Surveillance หรือ Guest Network

QoS และ Bandwidth Control

ES210GMP รองรับ Port-Based QoS, IEEE 802.1p QoS และ DSCP QoS พร้อม Priority Queue จำนวน 8 Queue และ Queue Scheduling แบบ WRR

Bandwidth Control รองรับ Port-Based Rate Limit ส่วน Storm Control รองรับ Broadcast, Multicast และ Unknown Unicast Traffic โดยกำหนดได้ในรูปแบบ kbps หรือ pps

ตามเงื่อนไขของผู้ผลิต QoS และ Priority Mode รองรับภายใต้ Standalone Mode

IGMP Snooping สำหรับ Multicast Traffic

ES210GMP รองรับ IGMP v1, v2 และ v3 Snooping พร้อม Fast Leave ช่วยควบคุม Multicast Traffic ให้ส่งไปยัง Port ที่มี Receiver ใช้งานจริง

Feature นี้เหมาะสำหรับระบบ IPTV, Multicast Video และระบบที่มี Traffic แบบ Multicast ช่วยลดการ Flood Traffic ไปยังทุก Port โดยไม่จำเป็น

Static Link Aggregation และ Loop Prevention

ES210GMP รองรับ Static Link Aggregation สำหรับรวม Physical Link ตามรูปแบบที่ตัว Switch รองรับ พร้อม Loop Prevention และ Loopback Detection สำหรับตรวจสอบ Network Loop ที่เกิดจากการต่อสายผิด

รุ่นนี้ยังรองรับ IEEE 802.3x Flow Control, IEEE 802.1ab LLDP, Port Statistics และ Port Mirroring สำหรับงาน Monitoring และ Troubleshooting

Port Mirroring และ Network Monitoring

Port Mirroring รองรับ One-to-One และ Many-to-One รวมถึงการ Mirror Traffic แบบ Ingress, Egress หรือทั้งสองทิศทาง เหมาะสำหรับส่ง Traffic ไปวิเคราะห์ด้วย Wireshark, IDS หรืออุปกรณ์ Monitoring

Port Statistics ช่วยแสดงสถานะและปริมาณ Traffic ของแต่ละ Port เพื่อใช้ตรวจสอบและวิเคราะห์ปัญหา Network เบื้องต้น

บริหารผ่าน Omada Controller

ES210GMP รองรับ Centralized Management ผ่าน Omada Cloud-Based Controller, Omada Hardware Controller และ Omada Software Controller พร้อม Cloud Access และ Omada App

Feature ที่รองรับผ่าน Omada Controller ประกอบด้วย Automatic Device Discovery, Batch Configuration, Batch Firmware Upgrade และ Unified Configuration

Zero-Touch Provisioning รองรับเมื่อใช้งานร่วมกับ Omada Cloud-Based Controller ช่วยเตรียม Configuration ก่อนนำ Switch ไปติดตั้งตาม Site ต่าง ๆ

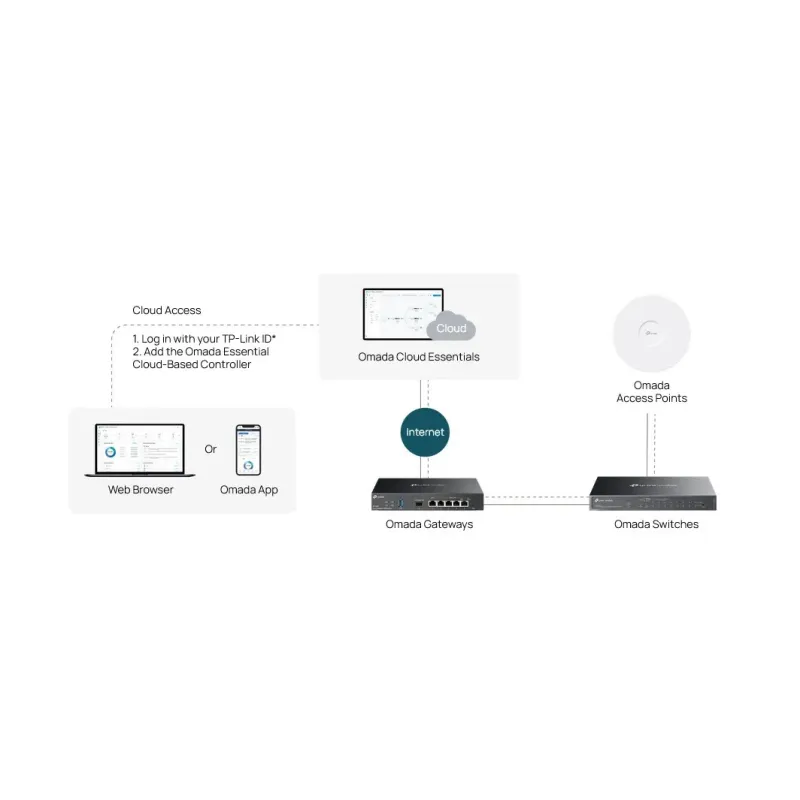

Omada Cloud Essentials

ES210GMP รองรับการบริหารผ่าน Omada Cloud Essentials ซึ่งเป็นระบบ Cloud-Based Centralized Management สำหรับบริหารและ Monitoring อุปกรณ์ Omada ผ่าน Web Browser หรือ Omada App

เหมาะสำหรับระบบกล้อง IP ธุรกิจขนาดเล็ก ร้านค้า สำนักงานหรือองค์กรที่ต้องการดูแลอุปกรณ์ Network หลาย Site จากศูนย์กลางโดยไม่ต้องติดตั้ง Hardware Controller ภายใน Site

Standalone Management

ในกรณีไม่ใช้ Omada Controller สามารถบริหาร ES210GMP ผ่าน Web-Based GUI พร้อม DHCP Client และ Cable Diagnostics

ตัว Switch รองรับ Plug-and-Play สำหรับการเชื่อมต่อพื้นฐาน และสามารถเข้าสู่หน้า Management เพื่อกำหนด VLAN, QoS, Port Isolation, IGMP Snooping และ Feature เพิ่มเติม

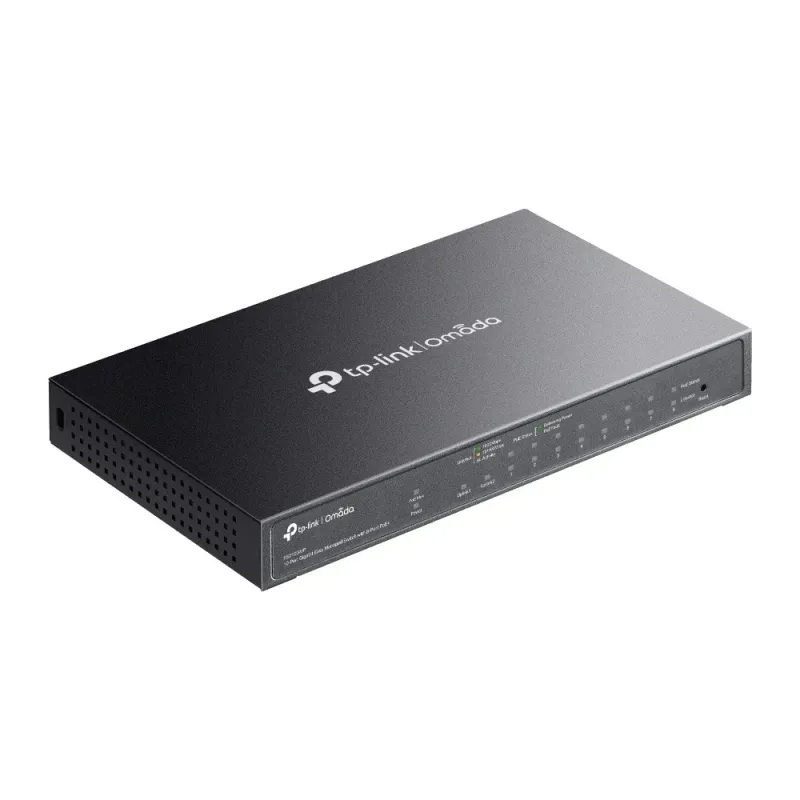

Fanless Design สำหรับการทำงานที่เงียบ

ES210GMP ใช้ Fanless Design จึงไม่มีเสียงรบกวนจาก Fan เหมาะสำหรับติดตั้งในออฟฟิศ ห้องประชุม ห้องเรียน ร้านค้า คลินิกหรือบริเวณที่ต้องการลดเสียงรบกวน

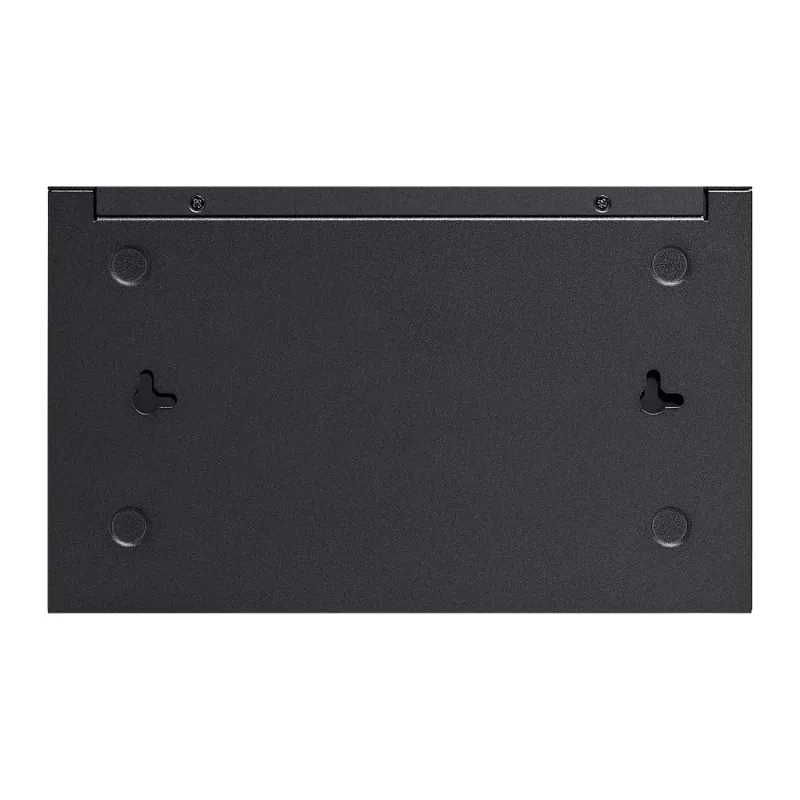

ตัวเครื่องใช้ Metal Casing รองรับการติดตั้งแบบ Desktop และ Wall Mount มีขนาด 209 × 126 × 26 mm และรองรับ Physical Security Lock

Surge Protection ระดับ ±6 kV

ES210GMP รองรับ Surge Protection ระดับ ±6 kV ช่วยเพิ่มความทนทานต่อแรงดันกระชากที่อาจเข้าสู่ระบบผ่านสาย Network

อย่างไรก็ตาม Surge Protection ภายใน Switch ไม่สามารถทดแทนระบบ Grounding, Surge Protective Device, UPS และการเดินสายตามมาตรฐาน โดยเฉพาะระบบกล้อง Outdoor หรือการเดินสายระหว่างอาคาร

ES210GMP เหมาะกับระบบแบบไหน

ES210GMP เหมาะสำหรับระบบกล้อง IP, Wi-Fi Access Point, IP Phone, ร้านค้า, คลินิก, โรงเรียน, สำนักงานขนาดเล็กและบ้านพักที่ต้องการ PoE+ Port จำนวน 8 ช่อง พร้อม PoE Budget 123 W

รุ่นนี้เหมาะกับงานที่ต้องการทั้ง Copper Uplink และทางเลือก Fiber Uplink ผ่าน SFP/RJ45 Combo Port พร้อม Fanless Design และการบริหารผ่าน Omada Cloud

ข้อควรทราบก่อนติดตั้ง ES210GMP

SFP และ RJ45 ของ Combo Port ไม่สามารถใช้งานพร้อมกันได้ เนื่องจากเป็น Logical Port เดียวกัน จึงควรวางแผนว่าจะใช้ Combo Port สำหรับ Fiber หรือสายทองแดงก่อนติดตั้ง

ES210GMP รองรับ PoE มาตรฐาน IEEE 802.3af และ IEEE 802.3at ไม่ได้ระบุว่ารองรับ IEEE 802.3bt PoE++ และไม่ควรเชื่อมต่อกับอุปกรณ์ Passive PoE ที่มีแรงดันหรือ Pinout ไม่ตรงตามมาตรฐาน

Long-Range PoE สูงสุด 250 เมตรทำให้ความเร็วของ Port ลดลงเหลือ 10 Mbps และระยะทางจริงขึ้นอยู่กับคุณภาพสาย LAN

รุ่นนี้เป็น Easy Managed Switch หน้า Official ไม่ได้ระบุ Static Routing, ACL, DHCP Server, 802.1X Authentication, SNMP หรือ CLI จึงไม่ควรนำ Feature ของ Omada Smart Switch รุ่น SG22xx มาใส่ปะปน
