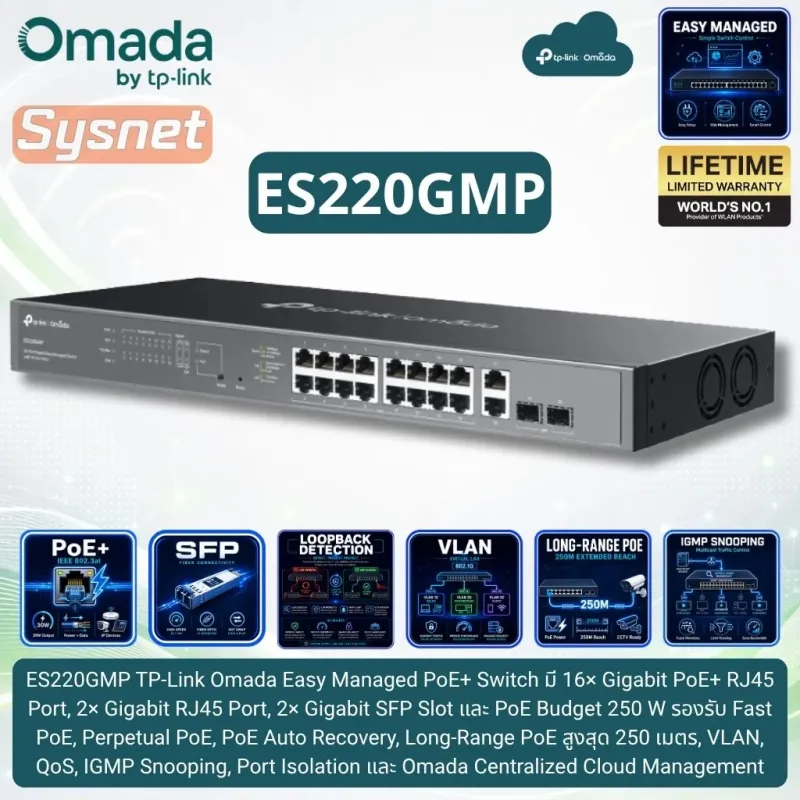

ES220GMP TP-Link Omada 16-Port Gigabit Easy Managed PoE+ Switch พร้อม PoE Budget 250W

ES220GMP เป็น TP-Link Omada 20-Port Gigabit Easy Managed Switch with 16-Port PoE+ สำหรับระบบกล้อง IP, Wi-Fi Access Point, IP Phone และระบบ Network ธุรกิจที่ต้องการ PoE+ Port จำนวนปานกลาง พร้อม PoE Budget สูงและ Feature จัดการระบบที่ใช้งานง่าย

ตัวเครื่องมี 16× 10/100/1000 Mbps PoE+ RJ45 Port, 2× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ และ 2× Gigabit SFP Slot รวมทั้งหมด 20 Port รองรับการติดตั้งใน Rack และบริหารจัดการจากศูนย์กลางผ่าน Omada Controller

จุดเด่นของ ES220GMP

ES220GMP รองรับมาตรฐาน IEEE 802.3af และ IEEE 802.3at สามารถจ่ายไฟได้สูงสุด 30 W ต่อ PoE+ Port และมี PoE Budget รวม 250 W เหมาะสำหรับจ่ายไฟให้ Access Point, IP Camera, PTZ Camera, IP Phone และอุปกรณ์ PoE มาตรฐาน

รุ่นนี้รองรับ Fast PoE, Perpetual PoE, PoE Auto Recovery, Long-Range PoE สูงสุด 250 เมตร, Port Isolation, VLAN, QoS, IGMP Snooping, Static Link Aggregation, Automatic Loop Prevention และ Omada Centralized Management

16× Gigabit PoE+ RJ45 Port

ES220GMP มี 16× 10/100/1000 Mbps PoE+ RJ45 Port รองรับ Auto-Negotiation และ Auto MDI/MDIX สามารถส่ง Data และ Power ผ่านสาย LAN เส้นเดียวไปยังอุปกรณ์ที่รองรับมาตรฐาน PoE

แต่ละ PoE+ Port จ่ายไฟได้สูงสุด 30 W ตามมาตรฐาน IEEE 802.3at โดยกำลังไฟรวมของอุปกรณ์ทั้งหมดต้องไม่เกิน PoE Budget 250 W

PoE Budget 250 W สำหรับ 16 Port ทำให้รุ่นนี้เหมาะกับระบบที่มีอุปกรณ์ใช้กำลังไฟต่อเครื่องค่อนข้างสูงมากกว่ารุ่นที่มี 24 PoE+ Port แต่ใช้ PoE Budget เท่ากัน อย่างไรก็ตามควรคำนวณจาก Maximum Power Consumption ของอุปกรณ์ปลายทางและเผื่อกำลังไฟสำหรับช่วงเริ่มทำงาน

2× Gigabit RJ45 Port แบบไม่จ่ายไฟ

ES220GMP มี 2× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ สามารถใช้เป็น Copper Uplink ไปยัง Router, Firewall, NVR, Server หรือ Switch ส่วนกลางได้

Port ดังกล่าวยังเหมาะสำหรับเชื่อมต่อ Computer, Printer หรืออุปกรณ์ Network ที่ไม่ต้องการรับไฟผ่าน PoE ช่วยเก็บ PoE+ Port ไว้ใช้งานกับอุปกรณ์ที่ต้องการไฟจริง

2× Gigabit SFP Slot สำหรับ Fiber Uplink

ES220GMP มี 2× Gigabit SFP Slot สำหรับเชื่อมต่อ Fiber Uplink ไปยัง Core Switch, Distribution Switch, NVR หรือ Switch ระหว่างอาคาร

Fiber Uplink เหมาะกับการเชื่อมต่อระยะไกลและพื้นที่ที่มีสัญญาณรบกวนทางไฟฟ้า โดยควรเลือก SFP Transceiver, Fiber Type, Connector, Wavelength และระยะทางให้ตรงกับระบบ

SFP Module และ Fiber Optic Cable ไม่ได้ระบุว่าเป็นอุปกรณ์ที่รวมอยู่ใน Package Contents

PoE Budget 250 W

PoE Budget รวม 250 W ช่วยรองรับอุปกรณ์ PoE+ จำนวนมาก เช่น Wi-Fi Access Point ประสิทธิภาพสูง, PTZ Camera, IP Camera พร้อม IR หรืออุปกรณ์ที่มี Heater และ Motor

หากอุปกรณ์แต่ละตัวใช้กำลังไฟสูงสุด 15 W จำนวน 16 ตัว จะใช้กำลังไฟรวมประมาณ 240 W ซึ่งใกล้กับขีดจำกัดของ Switch จึงควรเผื่อกำลังไฟและตรวจสอบค่าจริงจาก Datasheet ของอุปกรณ์แต่ละรุ่น

PoE Budget เป็นค่าจากการทดสอบในห้องปฏิบัติการ กำลังไฟที่ใช้งานได้จริงอาจเปลี่ยนตามข้อจำกัดของอุปกรณ์ปลายทาง คุณภาพสายและสภาพแวดล้อม

Long-Range PoE สูงสุด 250 เมตร

ES220GMP รองรับ PoE Transmission Distance สูงสุด 250 เมตร เหมาะสำหรับติดตั้ง IP Camera หรืออุปกรณ์ PoE ในตำแหน่งที่อยู่ไกลกว่าระยะ Ethernet มาตรฐาน

เมื่อเปิดใช้งาน Long-Range PoE ความเร็วของ Port ที่รองรับระยะ 250 เมตรจะลดลงเหลือ 10 Mbps โดยระยะทางใช้งานจริงอาจแตกต่างตามคุณภาพสาย LAN, Connector และสภาพแวดล้อม

Feature นี้เหมาะกับ IP Camera ที่ใช้ Bandwidth ไม่สูงมาก แต่ไม่เหมาะกับ Access Point หรืออุปกรณ์ที่ต้องการความเร็วระดับ Gigabit

PoE Auto Recovery

PoE Auto Recovery ช่วยตรวจสอบอุปกรณ์ PoE ที่หยุดตอบสนองและ Restart การจ่ายไฟของ Port เพื่อให้อุปกรณ์เริ่มทำงานใหม่ ลดความจำเป็นในการเดินทางไปถอดและเสียบสายอุปกรณ์หน้างาน

ใน Standalone Mode ตัว Switch รองรับ Automatic PoE Recovery ส่วน Controller Mode รองรับการสั่ง Manual PoE Recovery ผ่านระบบบริหารจัดการส่วนกลาง

Fast PoE และ Perpetual PoE

Fast PoE ช่วยให้ Switch เริ่มจ่ายไฟไปยังอุปกรณ์ PoE ได้รวดเร็วหลังเปิดเครื่อง ส่วน Perpetual PoE ช่วยรักษาการจ่ายไฟให้กับอุปกรณ์ปลายทางระหว่างการ Restart หรือ Upgrade บางรูปแบบของ Switch

Feature เหล่านี้ช่วยลดระยะเวลาที่ IP Camera หรืออุปกรณ์ PoE หยุดทำงาน เหมาะกับระบบ Surveillance ที่ต้องการความต่อเนื่อง

Performance ของ ES220GMP

ES220GMP มี Switching Capacity 40 Gbps และ Packet Forwarding Rate 29.76 Mpps รองรับ MAC Address Table ขนาด 8K, Packet Buffer Memory 4 Mbit และ Jumbo Frame สูงสุด 15 KB

ตัว Switch ใช้ Transmission Method แบบ Store-and-Forward โดยตรวจสอบ Ethernet Frame ก่อนส่งต่อไปยังปลายทาง

VLAN สำหรับแบ่ง Network

ES220GMP รองรับ MTU VLAN, Port-Based VLAN และ IEEE 802.1Q Tagged VLAN สูงสุด 32 VLAN Group พร้อมรองรับ VLAN ID ในช่วง 4K VID

สามารถใช้ VLAN แบ่ง Network สำหรับ IP Camera, Access Point, พนักงาน, Guest หรืออุปกรณ์ประเภทต่าง ๆ เพื่อลด Broadcast Traffic และแยก Traffic ภายในระบบ

รุ่นนี้เป็น Easy Managed Switch และไม่ได้ระบุว่ารองรับ Static Routing หากต้องการให้แต่ละ VLAN ติดต่อกัน ต้องใช้ Router, Firewall หรือ L3 Switch ที่รองรับ Inter-VLAN Routing

Port Isolation สำหรับระบบกล้อง IP

Port Isolation ช่วยแยก Traffic ระหว่างอุปกรณ์ที่เชื่อมต่อกับ Access Port ลดการติดต่อโดยตรงระหว่าง IP Camera หรือ Client แต่ละเครื่อง ขณะที่ยังสามารถกำหนดให้ส่ง Traffic ไปยัง Uplink Port หรือ NVR ได้

Feature นี้เหมาะกับระบบ Surveillance และ Guest Network ที่ต้องการลดการติดต่อระหว่างอุปกรณ์ภายใน Network Segment เดียวกัน

QoS และ Bandwidth Control

ES220GMP รองรับ Port-Based QoS, IEEE 802.1p QoS และ DSCP QoS พร้อม Priority Queue จำนวน 8 Queue และ Queue Scheduling แบบ WRR

Bandwidth Control รองรับ Port-Based Rate Limit ส่วน Storm Control รองรับ Broadcast, Multicast และ Unknown Unicast Traffic โดยสามารถกำหนดในรูปแบบ kbps หรือ pps

ตามเงื่อนไขของผู้ผลิต QoS และ Priority Mode รองรับใน Standalone Mode

IGMP Snooping สำหรับ Multicast Traffic

ES220GMP รองรับ IGMP v1, v2 และ v3 Snooping พร้อม Fast Leave ช่วยควบคุม Multicast Traffic ให้ส่งไปยัง Port ที่มี Receiver ใช้งานจริง

Feature นี้เหมาะสำหรับระบบ IPTV, Multicast Video และระบบที่มี Traffic แบบ Multicast ช่วยลดการ Flood Traffic ไปยังทุก Port โดยไม่จำเป็น

Automatic Loop Prevention และ Loopback Detection

ES220GMP รองรับ Automatic Loop Prevention และ Loopback Detection ช่วยตรวจสอบและลดผลกระทบจาก Network Loop ที่เกิดจากการต่อสายผิดหรือเชื่อม Port กลับเข้าหากัน

รุ่นนี้ยังรองรับ Static Link Aggregation, IEEE 802.3x Flow Control, Port Mirroring, Port Statistics และ IEEE 802.1ab LLDP

Port Mirroring และ Network Monitoring

Port Mirroring รองรับ One-to-One และ Many-to-One รวมถึงการ Mirror Traffic แบบ Ingress, Egress หรือทั้งสองทิศทาง เหมาะสำหรับส่ง Traffic ไปวิเคราะห์ด้วย Wireshark, IDS หรืออุปกรณ์ Monitoring

Port Statistics ช่วยตรวจสอบสถานะ Port และปริมาณ Traffic เพื่อใช้วิเคราะห์ปัญหา Network เบื้องต้น

บริหารผ่าน Omada Controller

ES220GMP รองรับ Centralized Management ผ่าน Omada Cloud-Based Controller, Omada Hardware Controller และ Omada Software Controller พร้อม Cloud Access และ Omada App

Feature ที่รองรับผ่าน Omada Controller ประกอบด้วย Automatic Device Discovery, Batch Configuration, Batch Firmware Upgrade และ Unified Configuration

Zero-Touch Provisioning รองรับเมื่อใช้งานร่วมกับ Omada Cloud-Based Controller ทั้ง Omada Cloud Standard หรือ Omada Cloud Essentials

Omada Cloud Essentials

ES220GMP รองรับ Omada Cloud Essentials ซึ่งเป็นระบบ Cloud-Based Centralized Management สำหรับบริหารและ Monitoring อุปกรณ์ Omada ผ่าน Web Browser หรือ Omada App

เหมาะสำหรับระบบกล้อง IP ธุรกิจขนาดเล็กและองค์กรที่ต้องการดูแล Switch, Gateway และ Access Point หลาย Site โดยไม่ต้องติดตั้ง Hardware หรือ Software Controller ภายใน Site

Standalone Management

ในกรณีไม่ใช้ Omada Controller สามารถบริหาร ES220GMP ผ่าน Web-Based GUI พร้อม DHCP Client และ Cable Diagnostics

ตัว Switch รองรับ Plug-and-Play สำหรับการเชื่อมต่อพื้นฐาน และสามารถเข้าสู่หน้า Management เพื่อกำหนด VLAN, QoS, Port Isolation, IGMP Snooping และ Feature เพิ่มเติม

Surge Protection ระดับ ±6 kV

ES220GMP รองรับ Surge Protection ระดับ ±6 kV ช่วยเพิ่มความทนทานต่อแรงดันกระชากที่อาจเข้าสู่ระบบผ่านสาย Network

อย่างไรก็ตาม Surge Protection ภายใน Switch ไม่สามารถทดแทนระบบ Grounding, Surge Protective Device, UPS และการเดินสายตามมาตรฐาน โดยเฉพาะระบบกล้อง Outdoor หรือระบบที่เดินสายระหว่างอาคาร

ES220GMP เหมาะกับระบบแบบไหน

ES220GMP เหมาะสำหรับระบบกล้อง IP, ระบบ Wi-Fi, โรงแรม, โรงเรียน, ร้านค้า, โกดัง, โรงงานและอาคารสำนักงานที่ต้องการ PoE+ Port จำนวน 16 ช่อง พร้อม PoE Budget สูงและการบริหารผ่าน Cloud

รุ่นนี้เหมาะเป็นพิเศษสำหรับระบบที่มีอุปกรณ์ PoE ใช้กำลังไฟต่อเครื่องสูง เช่น PTZ Camera หรือ Access Point ประสิทธิภาพสูง เนื่องจากมี PoE Budget 250 W สำหรับ PoE+ Port จำนวน 16 ช่อง

เปรียบเทียบ ES220GMP กับ ES228GP

ES220GMP และ ES228GP มี PoE Budget เท่ากันที่ 250 W แต่ ES220GMP มี 16× PoE+ Port ส่วน ES228GP มี 24× PoE+ Port

ES220GMP เหมาะกับระบบที่มีอุปกรณ์น้อยกว่าแต่ใช้กำลังไฟต่อเครื่องสูง ขณะที่ ES228GP เหมาะกับระบบที่ต้องการจำนวน Port มากกว่าและอุปกรณ์แต่ละตัวใช้กำลังไฟไม่สูงมาก

การติดตั้งตัวเครื่อง

ES220GMP ใช้ Metal Casing มี Fan จำนวน 2 ตัว รองรับ Rackmount และมีขนาด 440 × 180 × 44 mm เหมาะสำหรับติดตั้งในตู้ Network มาตรฐาน

ควรจัดพื้นที่ระบายอากาศให้เพียงพอและไม่วางสิ่งของปิดช่องระบายอากาศ โดยเฉพาะเมื่อใช้งาน PoE ใกล้ระดับ PoE Budget สูงสุด

ข้อควรทราบก่อนติดตั้ง ES220GMP

ES220GMP รองรับ PoE มาตรฐาน IEEE 802.3af และ IEEE 802.3at ไม่ได้ระบุว่ารองรับ IEEE 802.3bt PoE++ และไม่ควรเชื่อมต่อกับอุปกรณ์ Passive PoE ที่มีแรงดันหรือ Pinout ไม่ตรงตามมาตรฐาน

Long-Range PoE สูงสุด 250 เมตรทำให้ความเร็วของ Port ลดลงเหลือ 10 Mbps และระยะทางจริงขึ้นอยู่กับคุณภาพสาย LAN

SFP Slot ของรุ่นนี้เป็น Gigabit SFP ไม่ใช่ 10G SFP+ หากระบบต้องการ 10G Uplink ควรเลือก Switch รุ่นที่มี 10G SFP+ Slot

รุ่นนี้เป็น Easy Managed Switch หน้า Official ไม่ได้ระบุ Static Routing, ACL, DHCP Server, 802.1X Authentication, SNMP หรือ CLI จึงไม่ควรนำ Feature ของ Omada Smart Switch รุ่น SG22xx มาใส่ปะปน
