ES220GP TP-Link Omada 16-Port Gigabit Easy Managed PoE+ Switch พร้อม PoE Budget 150W

ES220GP เป็น TP-Link Omada 20-Port Gigabit Easy Managed Switch with 16-Port PoE+ สำหรับระบบกล้อง IP, Wi-Fi Access Point, IP Phone และระบบ Network ธุรกิจที่ต้องการ PoE+ Port จำนวนปานกลาง พร้อม Feature จัดการระบบที่ใช้งานง่ายและบริหารจากศูนย์กลางผ่าน Omada Controller

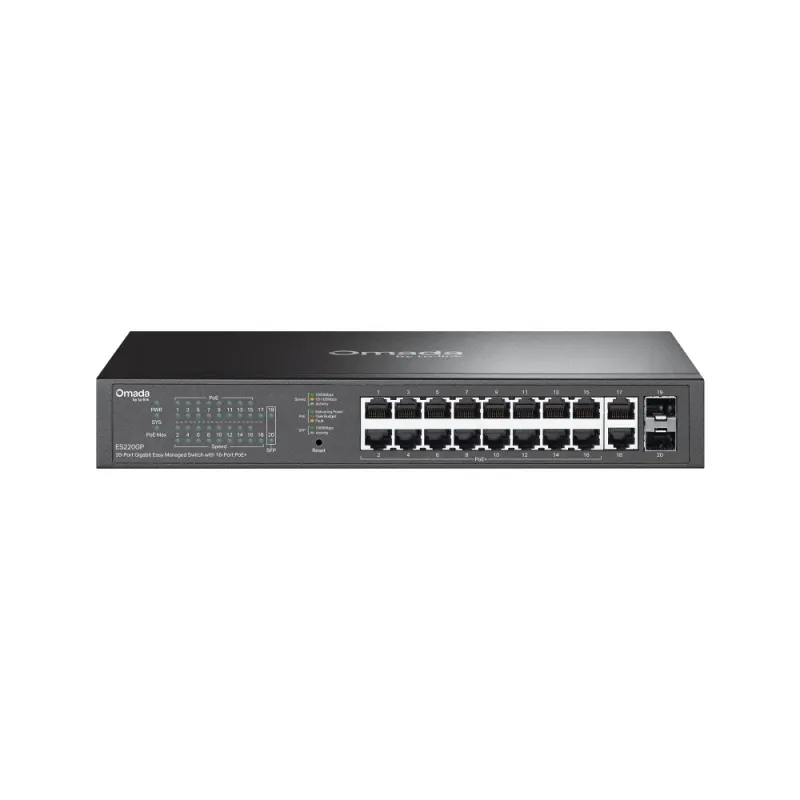

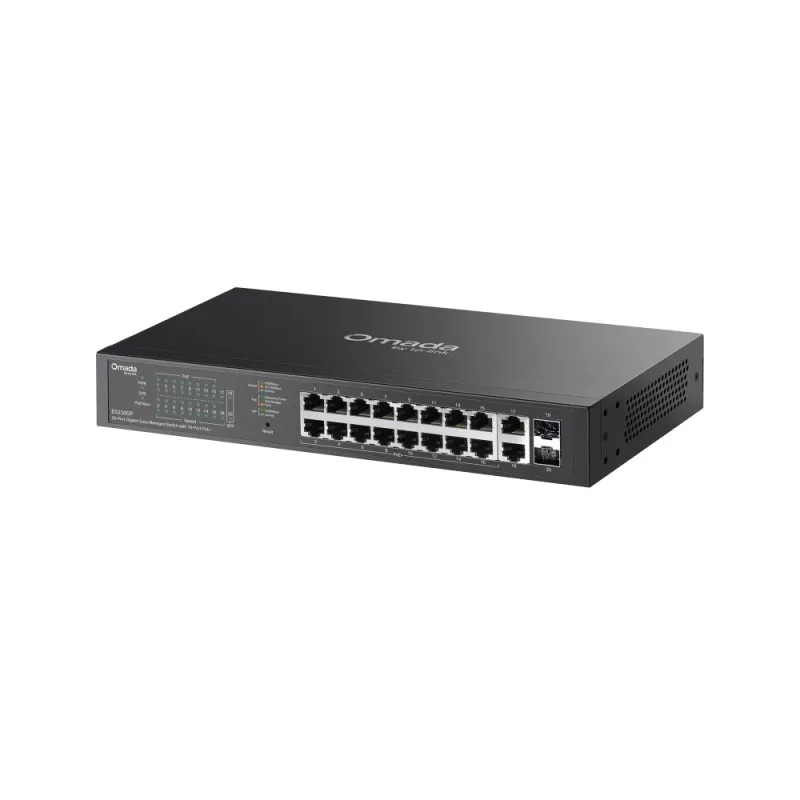

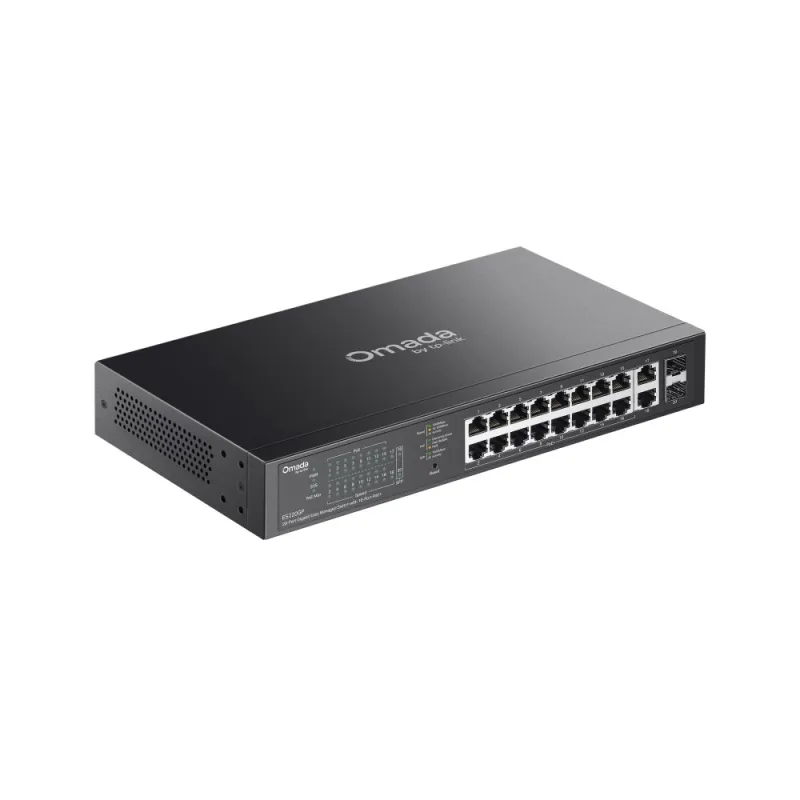

ตัวเครื่องมี 16× 10/100/1000 Mbps PoE+ RJ45 Port, 2× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ และ 2× Gigabit SFP Slot รวมทั้งหมด 20 Port พร้อม PoE Budget 150 W และ Fanless Design สำหรับการทำงานที่เงียบ

จุดเด่นของ ES220GP

ES220GP รองรับมาตรฐาน IEEE 802.3af และ IEEE 802.3at สามารถจ่ายไฟได้สูงสุด 30 W ต่อ PoE+ Port และมี PoE Budget รวม 150 W เหมาะสำหรับจ่ายไฟให้ IP Camera, Wi-Fi Access Point, IP Phone และอุปกรณ์ PoE มาตรฐาน

รุ่นนี้รองรับ Fast PoE, Perpetual PoE, PoE Auto Recovery, Long-Range PoE สูงสุด 250 เมตร, Port Isolation, VLAN, QoS, IGMP Snooping, Static Link Aggregation, Automatic Loop Prevention และ Omada Centralized Management

16× Gigabit PoE+ RJ45 Port

ES220GP มี 16× 10/100/1000 Mbps PoE+ RJ45 Port รองรับ Auto-Negotiation และ Auto MDI/MDIX สามารถส่ง Data และ Power ผ่านสาย LAN เส้นเดียวไปยังอุปกรณ์ปลายทางที่รองรับมาตรฐาน PoE

แต่ละ PoE+ Port สามารถจ่ายไฟได้สูงสุด 30 W ตามมาตรฐาน IEEE 802.3at แต่กำลังไฟรวมของอุปกรณ์ทั้งหมดต้องไม่เกิน PoE Budget 150 W

แม้ตัว Switch จะมี PoE+ Port จำนวน 16 ช่อง แต่ไม่สามารถจ่ายไฟ 30 W พร้อมกันครบทุก Port ได้ เนื่องจาก PoE Budget รวมจำกัดอยู่ที่ 150 W จึงควรตรวจสอบ Maximum Power Consumption ของอุปกรณ์ปลายทางแต่ละรุ่นก่อนติดตั้ง

2× Gigabit RJ45 Port แบบไม่จ่ายไฟ

นอกจาก PoE+ Port จำนวน 16 ช่องแล้ว ES220GP ยังมี 2× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ สามารถใช้เป็น Copper Uplink ไปยัง Router, Firewall, NVR, Server หรือ Switch ส่วนกลางได้

Port ดังกล่าวยังเหมาะสำหรับเชื่อมต่อ Computer, Printer หรืออุปกรณ์ Network ที่ไม่ต้องการรับไฟผ่าน PoE ช่วยเก็บ PoE+ Port ไว้ใช้งานกับอุปกรณ์ที่ต้องการไฟจริง

2× Gigabit SFP Slot สำหรับ Fiber Uplink

ES220GP มี 2× Gigabit SFP Slot สำหรับเชื่อมต่อ Fiber Uplink ไปยัง Core Switch, Distribution Switch, NVR หรือ Switch ระหว่างอาคาร

Fiber Uplink รองรับระยะทางมากกว่าสายทองแดงและช่วยลดผลกระทบจากสัญญาณรบกวนทางไฟฟ้า โดยควรเลือก SFP Transceiver, Fiber Type, Connector, Wavelength และระยะทางให้ตรงกับระบบ

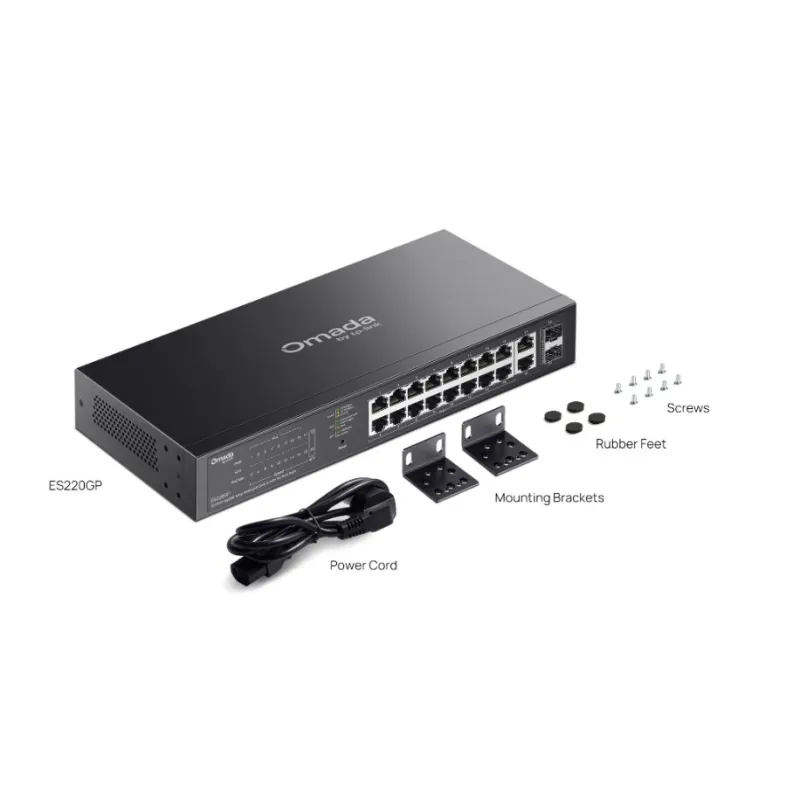

SFP Module และ Fiber Optic Cable ไม่ได้ระบุว่าเป็นอุปกรณ์ที่รวมอยู่ใน Package Contents

PoE Budget 150 W

PoE Budget รวม 150 W เหมาะกับระบบที่มี IP Camera, Access Point หรือ IP Phone จำนวนไม่มาก หรืออุปกรณ์แต่ละตัวใช้กำลังไฟในระดับปานกลาง

ตัวอย่างเช่น หาก IP Camera ใช้กำลังไฟสูงสุด 8 W ต่อเครื่อง จำนวน 16 ตัวจะใช้กำลังไฟรวมประมาณ 128 W ซึ่งยังอยู่ภายใน PoE Budget แต่ควรเผื่อกำลังไฟสำหรับช่วงเริ่มทำงานและความคลาดเคลื่อนของอุปกรณ์

PoE Budget เป็นค่าจากการทดสอบในห้องปฏิบัติการ กำลังไฟที่ใช้งานได้จริงอาจแตกต่างตามข้อจำกัดของอุปกรณ์ปลายทาง คุณภาพสายและสภาพแวดล้อม

Long-Range PoE สูงสุด 250 เมตร

ES220GP รองรับ PoE Transmission Distance สูงสุด 250 เมตรเมื่อเปิดใช้งาน Extend Mode เหมาะสำหรับติดตั้ง IP Camera หรืออุปกรณ์ PoE ในตำแหน่งที่อยู่ไกลกว่าระยะ Ethernet มาตรฐาน

เมื่อเปิดใช้งาน Long-Range PoE ความเร็วของ Port ที่รองรับระยะ 250 เมตรจะลดลงเหลือ 10 Mbps และระยะทางใช้งานจริงอาจแตกต่างตามคุณภาพสาย LAN, Connector และสภาพแวดล้อม

Feature นี้เหมาะกับ IP Camera ที่ใช้ Bandwidth ไม่สูงมาก แต่ไม่เหมาะกับ Wi-Fi Access Point หรืออุปกรณ์ที่ต้องการความเร็วระดับ Gigabit

PoE Auto Recovery

PoE Auto Recovery ช่วย Restart การจ่ายไฟของ Port เมื่ออุปกรณ์ PoE หยุดตอบสนอง ช่วยให้อุปกรณ์กลับมาทำงานโดยไม่ต้องเดินทางไปถอดและเสียบสายใหม่ที่หน้างาน

เมื่อใช้งานร่วมกับ Omada Controller ยังรองรับการบริหารอุปกรณ์และ Remote Camera Reboot จากระบบส่วนกลางตามเงื่อนไขที่ผู้ผลิตกำหนด

Fast PoE และ Perpetual PoE

Fast PoE ช่วยให้ Switch เริ่มจ่ายไฟไปยังอุปกรณ์ PoE ได้รวดเร็วหลังเปิดเครื่อง ส่วน Perpetual PoE ช่วยรักษาการจ่ายไฟให้กับอุปกรณ์ปลายทางระหว่างกระบวนการ Restart หรือ Upgrade บางรูปแบบของ Switch

Feature เหล่านี้ช่วยลดระยะเวลาที่ IP Camera หรืออุปกรณ์ PoE หยุดทำงาน เหมาะกับระบบ Surveillance ที่ต้องการความต่อเนื่อง

Performance ของ ES220GP

ES220GP มี Switching Capacity 40 Gbps และ Packet Forwarding Rate 29.76 Mpps รองรับ MAC Address Table ขนาด 8K, Packet Buffer Memory 4 Mbit และ Jumbo Frame สูงสุด 15 KB

ตัว Switch ใช้ Transmission Method แบบ Store-and-Forward โดยตรวจสอบ Ethernet Frame ก่อนส่งต่อไปยังปลายทาง

VLAN สำหรับแบ่ง Network

ES220GP รองรับ MTU VLAN, Port-Based VLAN และ IEEE 802.1Q Tagged VLAN สูงสุด 32 VLAN Group พร้อมรองรับ VLAN ID ในช่วง 4K VID

สามารถใช้ VLAN แบ่ง Network สำหรับ IP Camera, Access Point, พนักงาน, Guest หรืออุปกรณ์ประเภทต่าง ๆ เพื่อลด Broadcast Traffic และแยก Traffic ภายในระบบ

รุ่นนี้เป็น Easy Managed Switch และไม่ได้ระบุว่ารองรับ Static Routing หากต้องการให้แต่ละ VLAN ติดต่อกัน ต้องใช้ Router, Firewall หรือ L3 Switch ที่รองรับ Inter-VLAN Routing

Port Isolation สำหรับระบบกล้อง IP

Port Isolation ช่วยแยก Traffic ระหว่างอุปกรณ์ที่เชื่อมต่อกับ Access Port ลดการติดต่อโดยตรงระหว่าง IP Camera หรือ Client แต่ละเครื่อง ขณะที่ยังสามารถกำหนดให้ส่ง Traffic ไปยัง Uplink Port หรือ NVR ได้

Feature นี้ช่วยลดความเสี่ยงจากอุปกรณ์ปลายทางที่ติด Malware หรืออุปกรณ์ที่พยายามเข้าถึงอุปกรณ์อื่นภายใน Network Segment เดียวกัน

QoS และ Bandwidth Control

ES220GP รองรับ Port-Based QoS, IEEE 802.1p QoS และ DSCP QoS พร้อม Priority Queue จำนวน 8 Queue และ Queue Scheduling แบบ WRR

Bandwidth Control รองรับ Port-Based Rate Limit ส่วน Storm Control รองรับ Broadcast, Multicast และ Unknown Unicast Traffic โดยกำหนดได้ในรูปแบบ kbps หรือ pps

QoS ช่วยจัดลำดับความสำคัญของ Video, Voice และ Traffic ที่สำคัญ เพื่อลดผลกระทบเมื่อ Network มีการใช้งานสูง

IGMP Snooping สำหรับ Multicast Traffic

ES220GP รองรับ IGMP v1, v2 และ v3 Snooping พร้อม Fast Leave ช่วยควบคุม Multicast Traffic ให้ส่งไปยัง Port ที่มี Receiver ใช้งานจริง

Feature นี้เหมาะสำหรับระบบ IPTV, Multicast Video และระบบที่มี Traffic แบบ Multicast ช่วยลดการ Flood Traffic ไปยังทุก Port โดยไม่จำเป็น

Automatic Loop Prevention และ Loopback Detection

ES220GP รองรับ Automatic Loop Prevention และ Loopback Detection ช่วยตรวจสอบและลดผลกระทบจาก Network Loop ที่เกิดจากการต่อสายผิดหรือเชื่อม Port กลับเข้าหากัน

รุ่นนี้ยังรองรับ Static Link Aggregation, IEEE 802.3x Flow Control, Port Mirroring, Port Statistics และ IEEE 802.1ab LLDP

Port Mirroring และ Network Monitoring

Port Mirroring รองรับ One-to-One และ Many-to-One รวมถึงการ Mirror Traffic แบบ Ingress, Egress หรือทั้งสองทิศทาง เหมาะสำหรับส่ง Traffic ไปวิเคราะห์ด้วย Wireshark, IDS หรืออุปกรณ์ Monitoring

Port Statistics ช่วยตรวจสอบสถานะ Port และปริมาณ Traffic เพื่อใช้วิเคราะห์ปัญหา Network เบื้องต้น

บริหารผ่าน Omada Controller

ES220GP รองรับ Centralized Management ผ่าน Omada Cloud-Based Controller, Omada Hardware Controller และ Omada Software Controller พร้อม Cloud Access และ Omada App

Feature ที่รองรับผ่าน Omada Controller ประกอบด้วย Automatic Device Discovery, Batch Configuration, Batch Firmware Upgrade และ Unified Configuration

Zero-Touch Provisioning รองรับเมื่อใช้งานร่วมกับ Omada Cloud-Based Controller หรือ Omada Central ช่วยเตรียม Configuration ก่อนนำอุปกรณ์ไปติดตั้งตาม Site ต่าง ๆ

Omada Central Essentials

ES220GP รองรับ Omada Central Essentials ซึ่งเป็นระบบ Cloud-Based Centralized Management สำหรับบริหารและ Monitoring อุปกรณ์ Omada ผ่าน Web Browser หรือ Omada App

เหมาะสำหรับระบบกล้อง IP ธุรกิจขนาดเล็กและองค์กรที่ต้องการดูแล Switch, Gateway และ Access Point หลาย Site จากศูนย์กลาง

Standalone Management

ในกรณีไม่ใช้ Omada Controller สามารถบริหาร ES220GP ผ่าน Web-Based GUI พร้อม DHCP Client และ Cable Diagnostics

ตัว Switch รองรับ Plug-and-Play สำหรับการเชื่อมต่อพื้นฐาน และสามารถเข้าสู่หน้า Management เพื่อกำหนด VLAN, QoS, Port Isolation, IGMP Snooping และ Feature เพิ่มเติม

Fanless Design สำหรับการทำงานที่เงียบ

ES220GP ใช้ Fanless Design จึงไม่มีเสียงรบกวนจาก Fan เหมาะสำหรับติดตั้งในออฟฟิศ ห้องประชุม ห้องเรียน ร้านค้า คลินิก หรือบริเวณที่ต้องการลดเสียงรบกวน

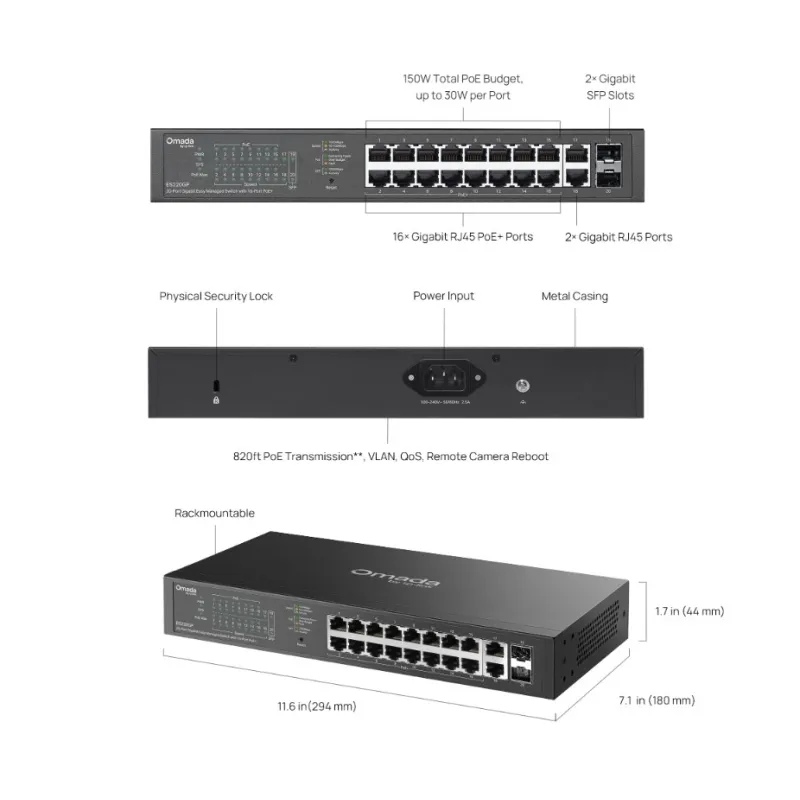

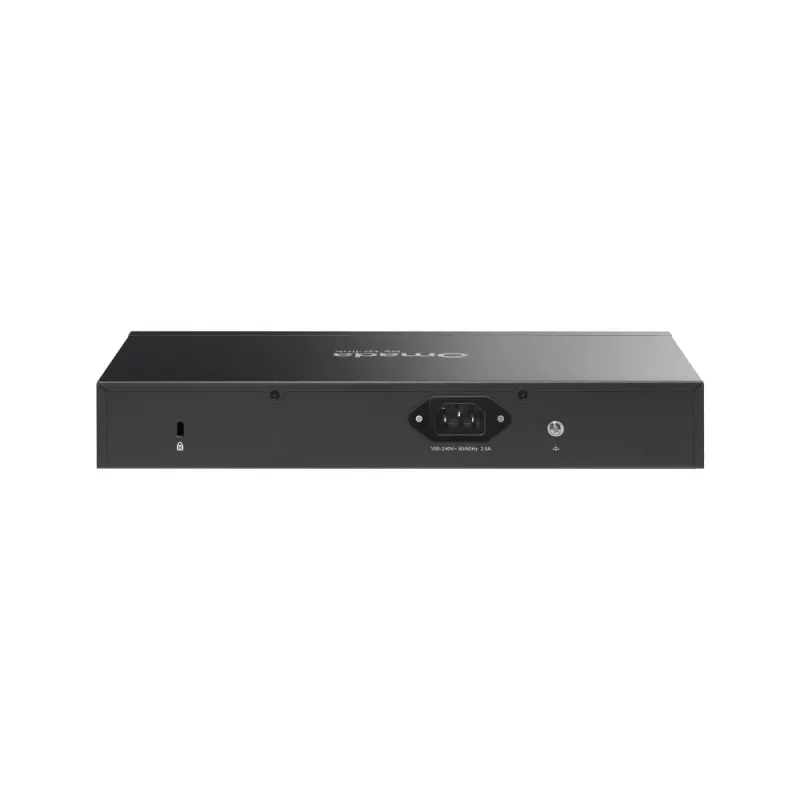

ตัวเครื่องใช้ Metal Casing รองรับการติดตั้งแบบ Desktop และ Rackmount มีขนาด 294 × 180 × 44 mm และรองรับ Physical Security Lock

Surge Protection ระดับ ±6 kV

ES220GP รองรับ Surge Protection ระดับ ±6 kV ช่วยเพิ่มความทนทานต่อแรงดันกระชากที่อาจเข้าสู่ระบบผ่านสาย Network

อย่างไรก็ตาม Surge Protection ภายใน Switch ไม่สามารถทดแทนระบบ Grounding, Surge Protective Device, UPS และการเดินสายตามมาตรฐาน โดยเฉพาะระบบกล้อง Outdoor หรือระบบที่เดินสายระหว่างอาคาร

ES220GP เหมาะกับระบบแบบไหน

ES220GP เหมาะสำหรับระบบกล้อง IP, ระบบ Wi-Fi, ร้านค้า, โรงเรียน, คลินิก, โรงแรมขนาดเล็ก โกดัง และอาคารสำนักงานที่ต้องการ PoE+ Port จำนวน 16 ช่อง พร้อม Feature จัดการพื้นฐานและบริหารผ่าน Cloud

รุ่นนี้เหมาะกับระบบที่ต้องการ Fanless Design และมีการใช้กำลังไฟรวมไม่เกิน 150 W หากอุปกรณ์ใช้กำลังไฟสูงหรือมีแนวโน้มเพิ่มจำนวนอุปกรณ์ในอนาคต ควรพิจารณารุ่น ES220GMP ซึ่งมี PoE Budget 250 W

เปรียบเทียบ ES220GP กับ ES220GMP

ES220GP และ ES220GMP มีจำนวน Port, Switching Capacity และ Feature การจัดการใกล้เคียงกัน แต่แตกต่างกันที่ PoE Budget, ระบบระบายความร้อนและขนาดตัวเครื่อง

ES220GP มี PoE Budget 150 W ใช้ Fanless Design และมีขนาด 294 × 180 × 44 mm เหมาะกับระบบที่ต้องการความเงียบและใช้กำลังไฟรวมไม่สูงมาก

ES220GMP มี PoE Budget 250 W ใช้ Fan ระบายความร้อนและมีตัวเครื่องกว้างกว่า เหมาะกับ Access Point, PTZ Camera หรืออุปกรณ์ PoE+ ที่ใช้กำลังไฟรวมสูงกว่า

ข้อควรทราบก่อนติดตั้ง ES220GP

ES220GP รองรับ PoE มาตรฐาน IEEE 802.3af และ IEEE 802.3at ไม่ได้ระบุว่ารองรับ IEEE 802.3bt PoE++ และไม่ควรเชื่อมต่อกับอุปกรณ์ Passive PoE ที่มีแรงดันหรือ Pinout ไม่ตรงตามมาตรฐาน

Long-Range PoE สูงสุด 250 เมตรทำให้ความเร็วของ Port ลดลงเหลือ 10 Mbps และระยะทางจริงขึ้นอยู่กับคุณภาพสาย LAN

SFP Slot ของรุ่นนี้เป็น Gigabit SFP ไม่ใช่ 10G SFP+ หากระบบต้องการ 10G Uplink ควรเลือก Switch รุ่นที่มี 10G SFP+ Slot

รุ่นนี้เป็น Easy Managed Switch หน้า Official ไม่ได้ระบุ Static Routing, ACL, DHCP Server, 802.1X Authentication, SNMP หรือ CLI จึงไม่ควรนำ Feature ของ Omada Smart Switch รุ่น SG22xx มาใส่ปะปน
