ES228GMP TP-Link Omada 24-Port Gigabit Easy Managed PoE+ Switch พร้อม 384W PoE Budget

ES228GMP เป็น TP-Link Omada 28-Port Gigabit Easy Managed Switch with 24-Port PoE+ สำหรับระบบกล้อง IP, Wi-Fi Access Point และระบบ Network ธุรกิจที่ต้องการ PoE Budget สูง พร้อม Feature จัดการระบบที่ใช้งานง่าย

ตัวเครื่องมี 24× 10/100/1000 Mbps PoE+ RJ45 Port, 2× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ และ 2× Gigabit SFP Slot รวมเป็น 28 Port รองรับการติดตั้งใน Rack และบริหารจัดการจากศูนย์กลางผ่าน Omada Controller

จุดเด่นของ ES228GMP

ES228GMP รองรับมาตรฐาน IEEE 802.3af และ IEEE 802.3at สามารถจ่ายไฟได้สูงสุด 30 W ต่อ PoE+ Port และมี PoE Budget รวมสูงถึง 384 W เหมาะสำหรับระบบที่ต้องจ่ายไฟให้ IP Camera หรือ Access Point จำนวนมาก

รุ่นนี้รองรับ PoE Auto Recovery, Fast PoE, Perpetual PoE, Long-Range PoE สูงสุด 250 เมตร, Port Isolation, VLAN, QoS, IGMP Snooping, Automatic Loop Prevention และ Omada Centralized Management

24× Gigabit PoE+ RJ45 Port

ES228GMP มี 24× 10/100/1000 Mbps PoE+ RJ45 Port รองรับ Auto-Negotiation และ Auto MDI/MDIX สามารถเชื่อมต่อและจ่ายไฟให้ Access Point, IP Camera, IP Phone และอุปกรณ์ PoE มาตรฐานผ่านสาย LAN เส้นเดียว

แต่ละ PoE+ Port จ่ายไฟได้สูงสุด 30 W ตามมาตรฐาน IEEE 802.3at โดยกำลังไฟรวมของอุปกรณ์ทั้งหมดต้องไม่เกิน PoE Budget 384 W

PoE Budget ของ Switch เป็นค่าจากการทดสอบในห้องปฏิบัติการ กำลังไฟที่ใช้งานได้จริงอาจเปลี่ยนตามข้อจำกัดของอุปกรณ์ปลายทาง คุณภาพสาย และสภาพแวดล้อม

2× Gigabit RJ45 Port สำหรับ Uplink หรืออุปกรณ์ทั่วไป

นอกจาก PoE+ Port จำนวน 24 ช่องแล้ว ES228GMP ยังมี 2× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ สามารถใช้เป็น Copper Uplink ไปยัง Router, Firewall, NVR หรือ Switch ส่วนกลางได้

Port แบบไม่จ่ายไฟยังเหมาะสำหรับเชื่อมต่อ Computer, Printer, Server หรืออุปกรณ์ Network ที่ไม่ต้องการรับไฟผ่าน PoE

2× Gigabit SFP Slot สำหรับ Fiber Uplink

ES228GMP มี 2× Gigabit SFP Slot สำหรับเชื่อมต่อ Fiber Uplink ไปยัง Core Switch, Distribution Switch, NVR หรือ Switch ระหว่างอาคาร

การเชื่อมต่อผ่าน Fiber ช่วยรองรับระยะทางมากกว่าสายทองแดงและลดผลกระทบจากสัญญาณรบกวนทางไฟฟ้า โดยควรเลือก SFP Transceiver, Fiber Type, Connector และ Wavelength ให้ตรงกับระบบ

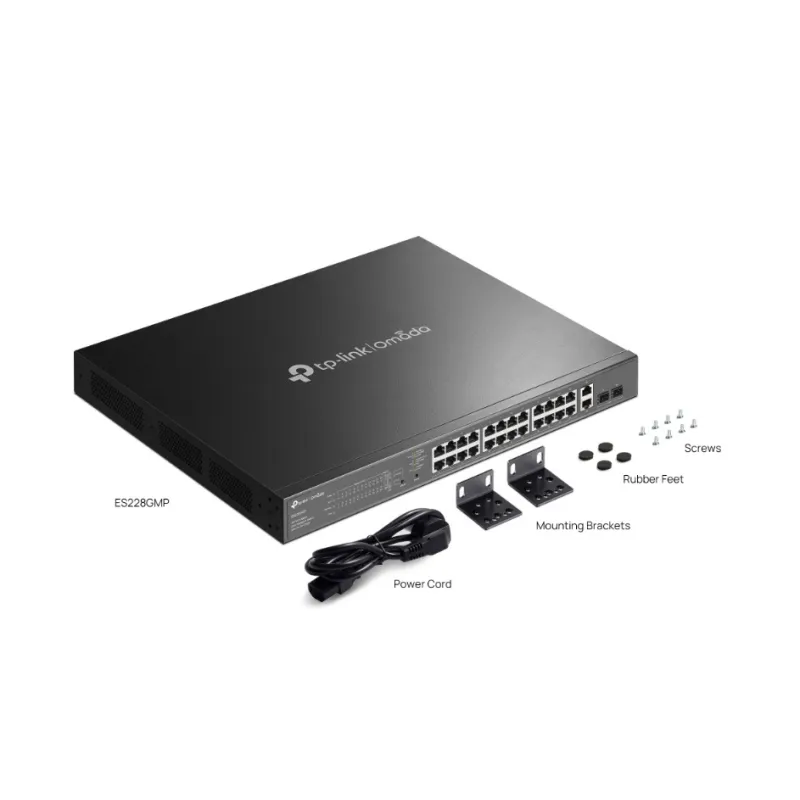

SFP Module และ Fiber Optic Cable ไม่ได้ระบุว่าเป็นอุปกรณ์ที่รวมอยู่ใน Package Contents

PoE Budget 384 W

PoE Budget รวม 384 W ทำให้ ES228GMP เหมาะสำหรับระบบที่มีอุปกรณ์ PoE จำนวนมาก เช่น IP Camera, PTZ Camera, Wi-Fi Access Point และ IP Phone

แม้แต่ละ Port จะจ่ายไฟได้สูงสุด 30 W แต่ควรคำนวณกำลังไฟรวมจาก Maximum Power Consumption ของอุปกรณ์ปลายทาง ไม่ควรคำนวณจากกำลังไฟเฉลี่ยเพียงอย่างเดียว และควรเผื่อกำลังไฟสำหรับช่วงเริ่มทำงานของอุปกรณ์

Long-Range PoE สูงสุด 250 เมตร

ES228GMP รองรับ PoE Transmission Distance สูงสุด 250 เมตร เหมาะสำหรับติดตั้ง IP Camera หรืออุปกรณ์ PoE ในตำแหน่งที่อยู่ไกลกว่าระยะ Ethernet มาตรฐาน

เมื่อเปิดใช้งาน Long-Range PoE ความเร็วของ Port ที่รองรับระยะ 250 เมตรจะลดลงเหลือ 10 Mbps และระยะทางใช้งานจริงอาจแตกต่างตามคุณภาพของสาย LAN, Connector และสภาพแวดล้อม

Feature นี้เหมาะกับ IP Camera ที่ใช้ Bandwidth ไม่สูงมาก แต่ไม่เหมาะกับ Access Point หรืออุปกรณ์ที่ต้องการ Gigabit Throughput

PoE Auto Recovery

PoE Auto Recovery ช่วยตรวจสอบอุปกรณ์ PoE ที่หยุดตอบสนองและสั่ง Restart การจ่ายไฟของ Port เพื่อลดความจำเป็นในการเดินทางไปถอดและเสียบสายอุปกรณ์ใหม่

ภายใต้ Standalone Mode ตัว Switch รองรับ PoE Auto Recovery แบบอัตโนมัติ ส่วน Controller Mode รองรับ Manual PoE Recovery จากระบบบริหารจัดการส่วนกลาง

Fast PoE และ Perpetual PoE

Fast PoE ช่วยให้ Switch เริ่มจ่ายไฟไปยังอุปกรณ์ PoE ได้อย่างรวดเร็วหลังเปิดเครื่อง ส่วน Perpetual PoE ช่วยรักษาการจ่ายไฟให้กับอุปกรณ์ปลายทางระหว่างกระบวนการ Restart หรือ Upgrade บางรูปแบบของ Switch

Feature เหล่านี้ช่วยลดช่วงเวลาที่ IP Camera หรืออุปกรณ์ PoE หยุดทำงาน เหมาะสำหรับระบบ Surveillance ที่ต้องการความต่อเนื่อง

Performance ของ ES228GMP

ES228GMP มี Switching Capacity 56 Gbps และ Packet Forwarding Rate 41.67 Mpps รองรับ MAC Address Table ขนาด 8K, Packet Buffer Memory 4 Mbit และ Jumbo Frame สูงสุด 15 KB

ตัว Switch ใช้ Transmission Method แบบ Store-and-Forward ช่วยตรวจสอบ Ethernet Frame ก่อนส่งต่อไปยังปลายทาง

VLAN สำหรับแบ่ง Network

ES228GMP รองรับ MTU VLAN, Port-Based VLAN และ IEEE 802.1Q Tagged VLAN สูงสุด 32 VLAN Group พร้อมรองรับ VLAN ID ในช่วง 4K VID

สามารถใช้ VLAN แบ่ง Network สำหรับ IP Camera, Access Point, พนักงาน, Guest หรืออุปกรณ์ประเภทต่าง ๆ เพื่อลด Broadcast Traffic และแยก Traffic ภายในระบบ

รุ่นนี้เป็น Easy Managed Switch จึงไม่ได้ระบุ Feature Routing ระหว่าง VLAN หากต้องการให้แต่ละ VLAN ติดต่อกัน ต้องใช้ Router, Firewall หรือ L3 Switch ที่รองรับ Inter-VLAN Routing

Port Isolation สำหรับระบบกล้อง IP

Port Isolation ช่วยแยก Traffic ระหว่างอุปกรณ์ที่เชื่อมต่อกับ Access Port ลดการติดต่อโดยตรงระหว่าง IP Camera หรือ Client แต่ละเครื่อง ขณะที่ยังสามารถกำหนดให้ติดต่อไปยัง Uplink Port หรือ NVR ได้

Feature นี้ช่วยลดความเสี่ยงจากอุปกรณ์ปลายทางที่ติด Malware หรืออุปกรณ์ที่พยายามเข้าถึงอุปกรณ์อื่นภายใน Network เดียวกัน

QoS และ Bandwidth Control

ES228GMP รองรับ Port-Based QoS, IEEE 802.1p QoS และ DSCP QoS พร้อม Priority Queue จำนวน 8 Queue และ Queue Scheduling แบบ WRR

Bandwidth Control รองรับ Port-Based Rate Limit ส่วน Storm Control รองรับ Broadcast, Multicast และ Unknown Unicast Traffic โดยสามารถกำหนดในรูปแบบ kbps หรือ pps

QoS และ Priority Mode รองรับเมื่อบริหาร Switch ใน Standalone Mode ตามเงื่อนไขที่ผู้ผลิตระบุ

IGMP Snooping สำหรับ Multicast Traffic

ES228GMP รองรับ IGMP v1, v2 และ v3 Snooping พร้อม Fast Leave ช่วยควบคุม Multicast Traffic ให้ส่งไปยัง Port ที่มี Receiver ใช้งานจริง

Feature นี้เหมาะสำหรับระบบ IPTV, Multicast Video และระบบที่มี Traffic แบบ Multicast ช่วยลดการ Flood Traffic ไปยังทุก Port โดยไม่จำเป็น

Automatic Loop Prevention และ Loopback Detection

ES228GMP รองรับ Loop Prevention และ Loopback Detection ช่วยตรวจสอบและลดผลกระทบจาก Network Loop ที่เกิดจากการต่อสายผิดหรือเชื่อม Port กลับเข้าหากัน

รุ่นนี้ยังรองรับ Static Link Aggregation, IEEE 802.3x Flow Control, Port Mirroring, Port Statistics และ IEEE 802.1ab LLDP

Port Mirroring และ Network Monitoring

Port Mirroring รองรับ One-to-One, Many-to-One รวมถึงการ Mirror Traffic แบบ Ingress, Egress หรือทั้งสองทิศทาง เหมาะสำหรับส่ง Traffic ไปวิเคราะห์ด้วย Wireshark, IDS หรืออุปกรณ์ Monitoring

Port Statistics แสดงสถานะ Port และ Traffic Statistics ช่วยตรวจสอบการรับส่งข้อมูลและวิเคราะห์ปัญหาเบื้องต้นได้

บริหารผ่าน Omada Controller

ES228GMP รองรับ Centralized Management ผ่าน Omada Cloud-Based Controller, Omada Hardware Controller และ Omada Software Controller พร้อม Cloud Access และ Omada App

Feature ที่รองรับผ่าน Omada Controller ประกอบด้วย Automatic Device Discovery, Batch Configuration, Batch Firmware Upgrade และ Unified Configuration

Zero-Touch Provisioning รองรับเมื่อใช้งานร่วมกับ Omada Cloud-Based Controller ช่วยเตรียม Configuration และนำอุปกรณ์ไปติดตั้งตาม Site ต่าง ๆ โดยลดขั้นตอนการตั้งค่าหน้างาน

Standalone Management

ในกรณีไม่ใช้ Omada Controller สามารถบริหาร ES228GMP ผ่าน Web-Based GUI พร้อม DHCP Client และ Cable Diagnostics

Standalone Mode ยังรองรับ PoE Auto Recovery แบบอัตโนมัติ รวมถึง QoS และ Priority Mode ตามเงื่อนไขที่ผู้ผลิตระบุ

Surge Protection ระดับ ±6 kV

ES228GMP รองรับ Surge Protection ระดับ ±6 kV ช่วยเพิ่มความทนทานต่อแรงดันกระชากที่อาจเข้าสู่ระบบผ่านสาย Network

อย่างไรก็ตาม Surge Protection ภายใน Switch ไม่สามารถทดแทนระบบ Grounding, Surge Protective Device, UPS และการเดินสายตามมาตรฐาน โดยเฉพาะระบบกล้อง Outdoor หรือระบบที่เดินสายระหว่างอาคาร

เหมาะสำหรับระบบแบบไหน

ES228GMP เหมาะสำหรับระบบกล้อง IP, ระบบ Wi-Fi, โรงแรม, โรงเรียน, ร้านค้า, โกดัง, โรงงาน, อาคารสำนักงาน และโครงการที่ต้องการ PoE+ Port จำนวนมากพร้อม PoE Budget สูง

รุ่นนี้เหมาะเป็นพิเศษสำหรับระบบ Surveillance ที่ต้องการ Long-Range PoE, PoE Auto Recovery, Port Isolation, QoS และการบริหารจาก Cloud โดยไม่ต้องใช้ Feature ขั้นสูงระดับ Static Routing หรือ ACL

การติดตั้งตัวเครื่อง

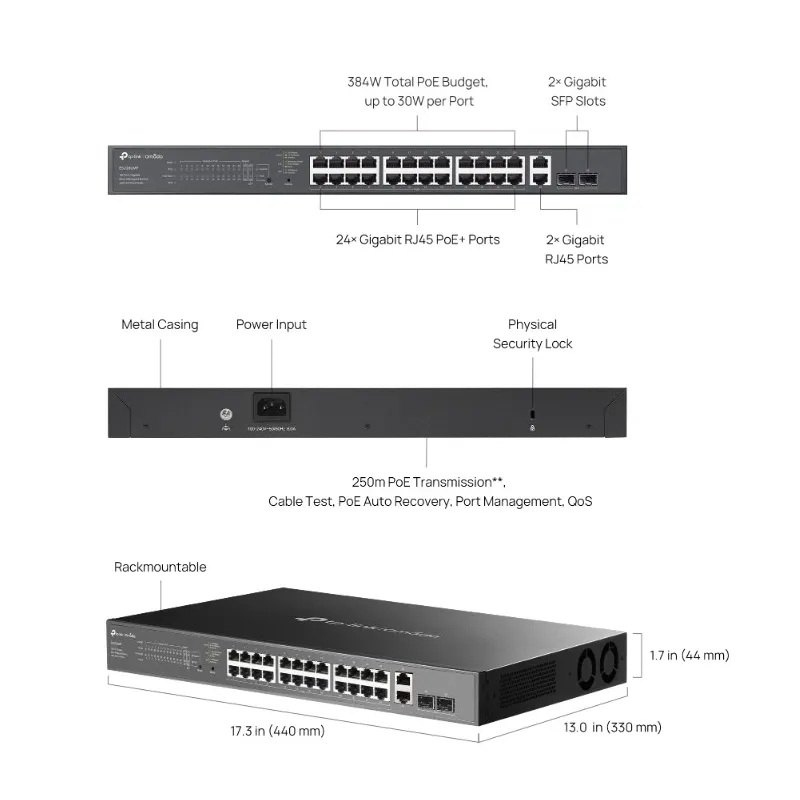

ES228GMP ใช้ Metal Casing มี Fan จำนวน 2 ตัว รองรับ Rackmount และมีขนาด 440 × 330 × 44 mm เหมาะสำหรับติดตั้งในตู้ Network มาตรฐาน

ควรจัดพื้นที่ระบายอากาศให้เพียงพอ เนื่องจาก Switch มี PoE Budget สูงและมีระบบระบายความร้อนด้วย Fan

ข้อควรทราบก่อนติดตั้ง ES228GMP

ES228GMP รองรับ PoE มาตรฐาน IEEE 802.3af และ IEEE 802.3at ไม่ได้ระบุว่ารองรับ IEEE 802.3bt PoE++ และไม่ควรเชื่อมต่อกับอุปกรณ์ Passive PoE ที่มีแรงดันหรือ Pinout ไม่ตรงตามมาตรฐาน

Long-Range PoE สูงสุด 250 เมตรทำให้ความเร็วของ Port ลดลงเหลือ 10 Mbps และระยะทางจริงขึ้นอยู่กับคุณภาพสาย LAN

SFP Slot ของรุ่นนี้เป็น Gigabit SFP ไม่ใช่ 10G SFP+ หากระบบต้องการ 10G Uplink ควรเลือก Switch รุ่นที่มี 10G SFP+ Slot

รุ่นนี้เป็น Easy Managed Switch ไม่ได้ระบุ Static Routing, ACL, DHCP Server, 802.1X Authentication หรือ Feature Security ขั้นสูงแบบ Omada Smart และ L2+ Managed Switch
