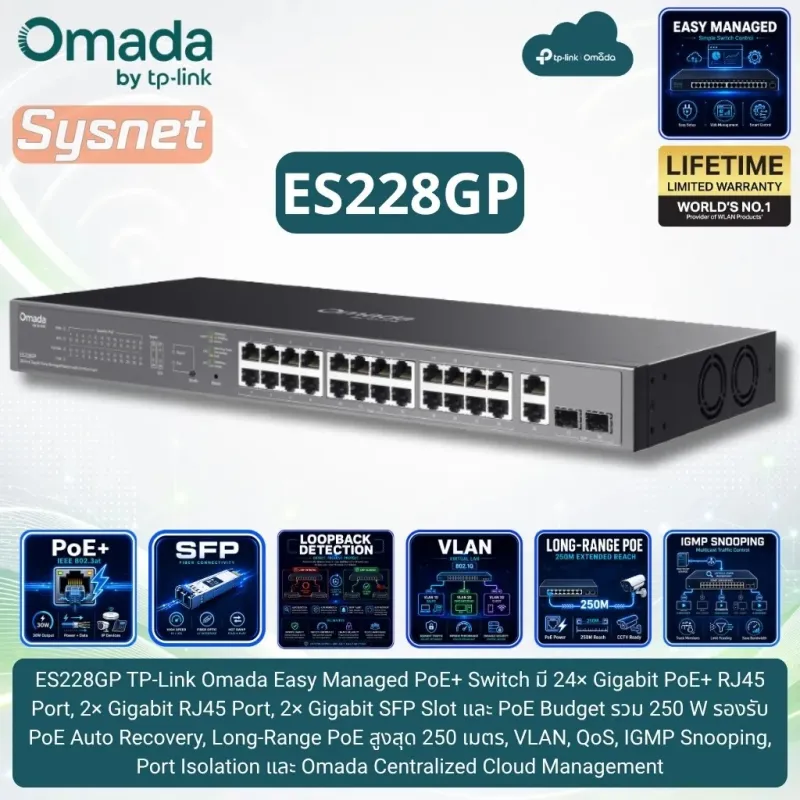

ES228GP TP-Link Omada 24-Port Gigabit Easy Managed PoE+ Switch พร้อม PoE Budget 250W

ES228GP เป็น TP-Link Omada 28-Port Gigabit Easy Managed Switch with 24-Port PoE+ สำหรับระบบกล้อง IP, Wi-Fi Access Point และระบบ Network ธุรกิจที่ต้องการ PoE+ Port จำนวนมาก พร้อม Feature จัดการระบบที่ใช้งานง่าย

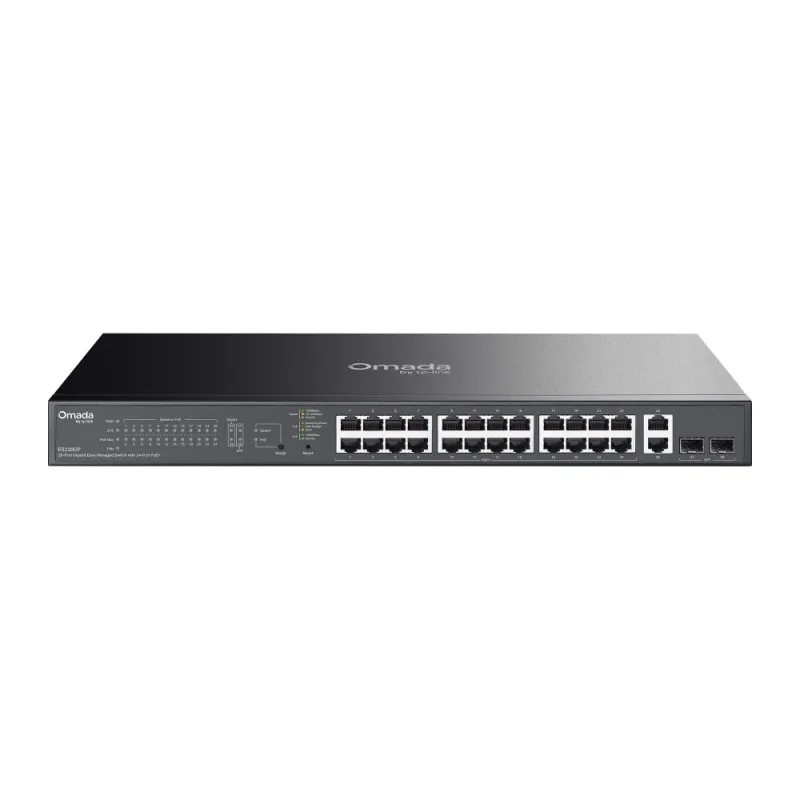

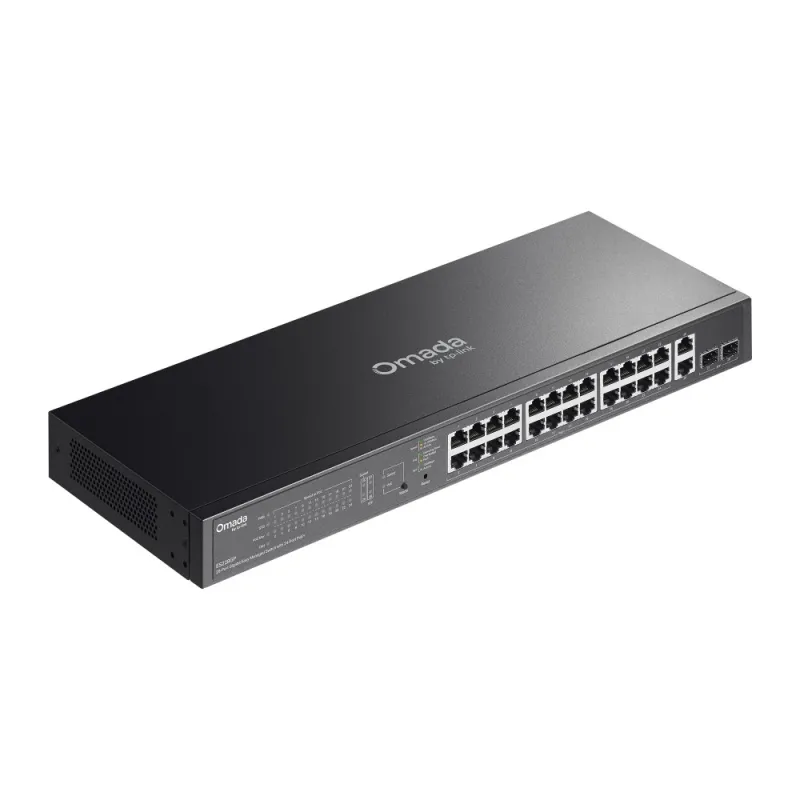

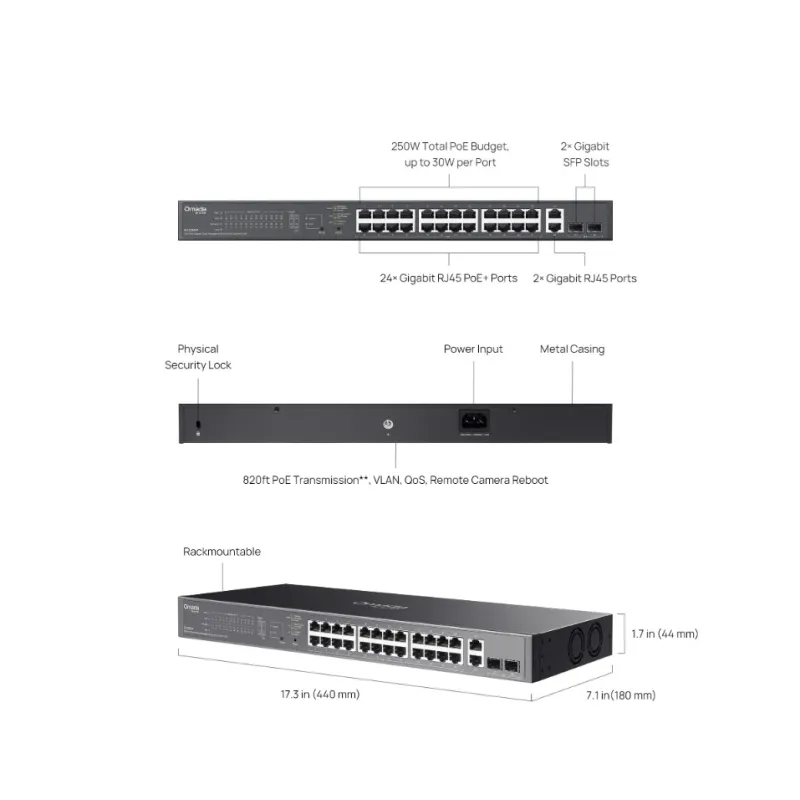

ตัวเครื่องมี 24× 10/100/1000 Mbps PoE+ RJ45 Port, 2× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ และ 2× Gigabit SFP Slot รวมทั้งหมด 28 Port รองรับการติดตั้งแบบ Rackmount และบริหารจัดการจากศูนย์กลางผ่าน Omada Controller

จุดเด่นของ ES228GP

ES228GP รองรับมาตรฐาน IEEE 802.3af และ IEEE 802.3at สามารถจ่ายไฟได้สูงสุด 30 W ต่อ PoE+ Port และมี PoE Budget รวม 250 W เหมาะสำหรับเชื่อมต่อและจ่ายไฟให้ IP Camera, Wi-Fi Access Point, IP Phone และอุปกรณ์ PoE มาตรฐาน

รุ่นนี้รองรับ Fast PoE, Perpetual PoE, PoE Auto Recovery, Long-Range PoE สูงสุด 250 เมตร, Port Isolation, VLAN, QoS, IGMP Snooping, Automatic Loop Prevention และ Omada Centralized Management

24× Gigabit PoE+ RJ45 Port

ES228GP มี 24× 10/100/1000 Mbps PoE+ RJ45 Port รองรับ Auto-Negotiation และ Auto MDI/MDIX สามารถส่ง Data และ Power ผ่านสาย LAN เส้นเดียวไปยังอุปกรณ์ปลายทางที่รองรับมาตรฐาน PoE

แต่ละ PoE+ Port จ่ายไฟได้สูงสุด 30 W ตามมาตรฐาน IEEE 802.3at โดยกำลังไฟรวมของอุปกรณ์ทั้งหมดต้องไม่เกิน PoE Budget 250 W

แม้ Switch จะมี PoE+ Port จำนวน 24 ช่อง แต่ไม่สามารถจ่ายไฟ 30 W พร้อมกันครบทุก Port ได้ เนื่องจากกำลังไฟรวมสูงสุดจำกัดอยู่ที่ 250 W จึงควรคำนวณ Maximum Power Consumption ของอุปกรณ์ปลายทางก่อนติดตั้ง

2× Gigabit RJ45 Port แบบไม่จ่ายไฟ

นอกจาก PoE+ Port จำนวน 24 ช่องแล้ว ES228GP ยังมี 2× 10/100/1000 Mbps RJ45 Port แบบไม่จ่ายไฟ สามารถใช้เป็น Copper Uplink ไปยัง Router, Firewall, NVR หรือ Switch ส่วนกลางได้

Port ดังกล่าวยังเหมาะสำหรับเชื่อมต่อ Computer, Printer, Server หรืออุปกรณ์ Network ที่ไม่ต้องการรับไฟผ่าน PoE ช่วยให้ไม่ต้องใช้ PoE+ Port โดยไม่จำเป็น

2× Gigabit SFP Slot สำหรับ Fiber Uplink

ES228GP มี 2× Gigabit SFP Slot สำหรับเชื่อมต่อ Fiber Uplink ไปยัง Core Switch, Distribution Switch, NVR หรือ Switch ระหว่างอาคาร

Fiber Uplink เหมาะกับการเชื่อมต่อระยะไกลและพื้นที่ที่มีสัญญาณรบกวนทางไฟฟ้า โดยควรเลือก SFP Transceiver, Fiber Type, Connector, Wavelength และระยะทางให้ตรงกับระบบ

SFP Module และ Fiber Optic Cable ไม่ได้ระบุว่าเป็นอุปกรณ์ที่รวมอยู่ใน Package Contents

PoE Budget 250 W

PoE Budget รวม 250 W เหมาะสำหรับระบบกล้อง IP หรือ Wi-Fi ที่มีอุปกรณ์ PoE จำนวนมากและใช้กำลังไฟต่ออุปกรณ์ไม่สูงเกินไป

ตัวอย่างเช่น หาก IP Camera ใช้กำลังไฟสูงสุดประมาณ 8 W ต่อเครื่อง การติดตั้ง 24 ตัวจะใช้กำลังไฟรวมประมาณ 192 W ซึ่งยังอยู่ภายใน PoE Budget แต่ควรตรวจสอบค่าจริงจาก Datasheet ของกล้องแต่ละรุ่นและเผื่อกำลังไฟสำหรับช่วงเริ่มทำงาน

PoE Budget เป็นค่าจากการทดสอบในห้องปฏิบัติการ กำลังไฟที่ใช้งานได้จริงอาจเปลี่ยนตามข้อจำกัดของอุปกรณ์ปลายทาง คุณภาพสาย และสภาพแวดล้อม

Long-Range PoE สูงสุด 250 เมตร

ES228GP รองรับ PoE Transmission Distance สูงสุด 250 เมตรเมื่อเปิดใช้งาน Extend Mode เหมาะสำหรับติดตั้ง IP Camera หรืออุปกรณ์ PoE ในตำแหน่งที่อยู่ไกลกว่าระยะ Ethernet มาตรฐาน

เมื่อเปิดใช้งาน Long-Range PoE ความเร็วของ Port ที่รองรับระยะ 250 เมตรจะลดลงเหลือ 10 Mbps และระยะทางใช้งานจริงอาจแตกต่างตามคุณภาพสาย LAN, Connector และสภาพแวดล้อม

Feature นี้เหมาะกับ IP Camera ที่ใช้ Bandwidth ไม่สูงมาก แต่ไม่เหมาะกับ Access Point หรืออุปกรณ์ที่ต้องการ Gigabit Throughput

PoE Auto Recovery

PoE Auto Recovery ช่วยตรวจสอบอุปกรณ์ PoE ที่หยุดตอบสนองและสามารถ Restart การจ่ายไฟของ Port เพื่อให้อุปกรณ์เริ่มทำงานใหม่ ลดความจำเป็นในการเดินทางไปถอดและเสียบสายอุปกรณ์หน้างาน

Feature Remote Camera Reboot และการบริหาร PoE บางส่วนต้องใช้งานร่วมกับ Omada Controller ตามเงื่อนไขที่ผู้ผลิตกำหนด

Fast PoE และ Perpetual PoE

Fast PoE ช่วยให้ Switch เริ่มจ่ายไฟไปยังอุปกรณ์ PoE ได้อย่างรวดเร็วหลังเปิดเครื่อง ส่วน Perpetual PoE ช่วยรักษาการจ่ายไฟให้กับอุปกรณ์ปลายทางระหว่างกระบวนการ Restart หรือ Upgrade บางรูปแบบของ Switch

Feature เหล่านี้ช่วยลดช่วงเวลาที่ IP Camera หรืออุปกรณ์ PoE หยุดทำงาน เหมาะกับระบบ Surveillance ที่ต้องการความต่อเนื่อง

Performance ของ ES228GP

ES228GP มี Switching Capacity 56 Gbps และ Packet Forwarding Rate 41.67 Mpps รองรับ MAC Address Table ขนาด 8K, Packet Buffer Memory 4 Mbit และ Jumbo Frame สูงสุด 15 KB

ตัว Switch ใช้ Transmission Method แบบ Store-and-Forward โดยตรวจสอบ Ethernet Frame ก่อนส่งต่อไปยังปลายทาง

VLAN สำหรับแบ่ง Network

ES228GP รองรับ MTU VLAN, Port-Based VLAN และ IEEE 802.1Q Tagged VLAN สูงสุด 32 VLAN Group พร้อมรองรับ VLAN ID ในช่วง 4K VID

สามารถใช้ VLAN แบ่ง Network สำหรับ IP Camera, Access Point, พนักงาน, Guest หรืออุปกรณ์ประเภทต่าง ๆ เพื่อลด Broadcast Traffic และแยก Traffic ภายในระบบ

รุ่นนี้เป็น Easy Managed Switch และไม่ได้ระบุว่ารองรับ Static Routing ดังนั้น หากต้องการให้แต่ละ VLAN ติดต่อกัน ต้องใช้ Router, Firewall หรือ L3 Switch ที่รองรับ Inter-VLAN Routing

Port Isolation สำหรับระบบกล้อง IP

Port Isolation ช่วยแยก Traffic ระหว่างอุปกรณ์ที่เชื่อมต่อกับ Access Port ลดการติดต่อโดยตรงระหว่าง IP Camera หรือ Client แต่ละเครื่อง ขณะที่ยังสามารถกำหนดให้ส่ง Traffic ไปยัง Uplink Port หรือ NVR ได้

Feature นี้ช่วยลดความเสี่ยงจากอุปกรณ์ปลายทางที่ติด Malware หรืออุปกรณ์ที่พยายามเข้าถึงอุปกรณ์อื่นภายใน Network เดียวกัน

QoS และ Bandwidth Control

ES228GP รองรับ Port-Based QoS, IEEE 802.1p QoS และ DSCP QoS พร้อม Priority Queue จำนวน 8 Queue และ Queue Scheduling แบบ WRR

Bandwidth Control รองรับ Port-Based Rate Limit ส่วน Storm Control รองรับ Broadcast, Multicast และ Unknown Unicast Traffic โดยสามารถกำหนดในรูปแบบ kbps หรือ pps

QoS ช่วยจัดลำดับความสำคัญของ Traffic เช่น Video Surveillance, Voice หรือ Traffic สำคัญของระบบ เพื่อลดผลกระทบเมื่อ Network มีการใช้งานสูง

IGMP Snooping สำหรับ Multicast Traffic

ES228GP รองรับ IGMP v1, v2 และ v3 Snooping พร้อม Fast Leave ช่วยควบคุม Multicast Traffic ให้ส่งไปยัง Port ที่มี Receiver ใช้งานจริง

Feature นี้เหมาะสำหรับระบบ IPTV, Multicast Video และระบบที่มี Traffic แบบ Multicast ช่วยลดการ Flood Traffic ไปยังทุก Port โดยไม่จำเป็น

Automatic Loop Prevention และ Loopback Detection

ES228GP รองรับ Loop Prevention และ Loopback Detection ช่วยตรวจสอบและลดผลกระทบจาก Network Loop ที่เกิดจากการต่อสายผิดหรือเชื่อม Port กลับเข้าหากัน

รุ่นนี้ยังรองรับ Static Link Aggregation, IEEE 802.3x Flow Control, Port Mirroring, Port Statistics และ IEEE 802.1ab LLDP

Port Mirroring และ Network Monitoring

Port Mirroring รองรับ One-to-One และ Many-to-One รวมถึงการ Mirror Traffic แบบ Ingress, Egress หรือทั้งสองทิศทาง เหมาะสำหรับส่ง Traffic ไปวิเคราะห์ด้วย Wireshark, IDS หรืออุปกรณ์ Monitoring

Port Statistics ช่วยตรวจสอบสถานะ Port และปริมาณ Traffic เพื่อใช้วิเคราะห์ปัญหา Network เบื้องต้น

บริหารผ่าน Omada Controller

ES228GP รองรับ Centralized Management ผ่าน Omada Cloud-Based Controller, Omada Hardware Controller และ Omada Software Controller พร้อม Cloud Access และ Omada App

Feature ที่รองรับผ่าน Omada Controller ประกอบด้วย Automatic Device Discovery, Batch Configuration, Batch Firmware Upgrade และ Unified Configuration

Zero-Touch Provisioning รองรับเมื่อใช้งานร่วมกับ Omada Cloud-Based Controller หรือ Omada Central ช่วยเตรียม Configuration ก่อนนำอุปกรณ์ไปติดตั้งตาม Site ต่าง ๆ

Omada Central Essentials

ES228GP รองรับการบริหารผ่าน Omada Central Essentials ซึ่งเป็นระบบ Cloud-Based Centralized Management สำหรับบริหารและ Monitoring อุปกรณ์ Omada ผ่าน Web Browser หรือ Omada App

เหมาะสำหรับธุรกิจขนาดเล็ก ระบบกล้อง IP และองค์กรที่ต้องการดูแล Switch, Gateway และ Access Point หลาย Site จากศูนย์กลาง

Standalone Management

ในกรณีไม่ใช้ Omada Controller สามารถบริหาร ES228GP ผ่าน Web-Based GUI พร้อม DHCP Client และ Cable Diagnostics

ตัว Switch รองรับ Plug-and-Play สำหรับการเชื่อมต่อพื้นฐาน และสามารถเข้าสู่หน้า Management เพื่อกำหนด VLAN, QoS, Port Isolation, IGMP Snooping และ Feature เพิ่มเติม

Surge Protection ระดับ ±6 kV

ES228GP รองรับ Surge Protection ระดับ ±6 kV ช่วยเพิ่มความทนทานต่อแรงดันกระชากที่อาจเข้าสู่ระบบผ่านสาย Network

อย่างไรก็ตาม Surge Protection ภายใน Switch ไม่สามารถทดแทนระบบ Grounding, Surge Protective Device, UPS และการเดินสายตามมาตรฐาน โดยเฉพาะระบบกล้อง Outdoor หรือระบบที่เดินสายระหว่างอาคาร

ES228GP เหมาะสำหรับระบบแบบไหน

ES228GP เหมาะสำหรับระบบกล้อง IP, ระบบ Wi-Fi, โรงแรม, โรงเรียน, ร้านค้า, โกดัง, โรงงาน และอาคารสำนักงานที่ต้องการ PoE+ Port จำนวนมาก พร้อม Feature จัดการพื้นฐานและบริหารผ่าน Cloud

รุ่นนี้เหมาะเป็นพิเศษสำหรับระบบ Surveillance ที่ต้องการ Long-Range PoE, PoE Auto Recovery, Port Isolation, QoS และ PoE Budget 250 W โดยไม่ต้องใช้ Feature ขั้นสูงระดับ Static Routing, ACL หรือ 802.1X

เปรียบเทียบ ES228GP กับ ES228GMP

ES228GP และ ES228GMP มีจำนวน Port และ Feature การจัดการใกล้เคียงกัน แต่แตกต่างกันที่ PoE Budget และขนาดตัวเครื่อง

ES228GP มี PoE Budget 250 W และขนาด 440 × 180 × 44 mm ส่วน ES228GMP มี PoE Budget 384 W และตัวเครื่องลึกกว่า เหมาะกับระบบที่มีอุปกรณ์ PoE ใช้กำลังไฟรวมสูงกว่า

การติดตั้งตัวเครื่อง

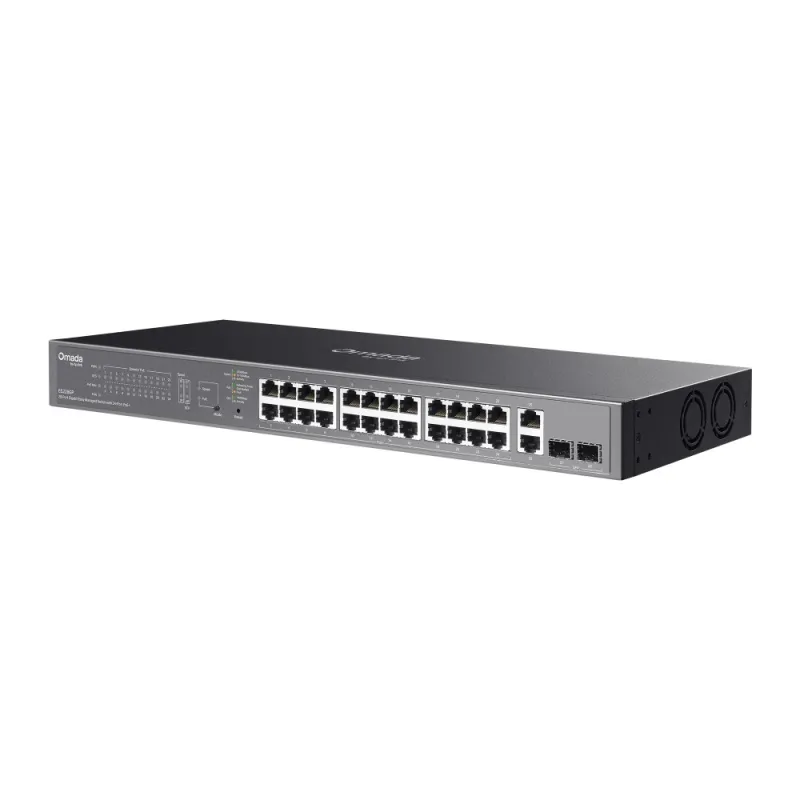

ES228GP ใช้ Metal Casing มี Fan จำนวน 2 ตัว รองรับ Rackmount และมีขนาด 440 × 180 × 44 mm เหมาะสำหรับติดตั้งในตู้ Network มาตรฐาน

ควรจัดพื้นที่ระบายอากาศให้เพียงพอและไม่วางสิ่งของปิดช่องระบายอากาศ โดยเฉพาะเมื่อใช้งาน PoE ใกล้ระดับ PoE Budget สูงสุด

ข้อควรทราบก่อนติดตั้ง ES228GP

ES228GP รองรับ PoE มาตรฐาน IEEE 802.3af และ IEEE 802.3at ไม่ได้ระบุว่ารองรับ IEEE 802.3bt PoE++ และไม่ควรเชื่อมต่อกับอุปกรณ์ Passive PoE ที่มีแรงดันหรือ Pinout ไม่ตรงตามมาตรฐาน

Long-Range PoE สูงสุด 250 เมตรทำให้ความเร็วของ Port ลดลงเหลือ 10 Mbps และระยะทางจริงขึ้นอยู่กับคุณภาพของสาย LAN

SFP Slot ของรุ่นนี้เป็น Gigabit SFP ไม่ใช่ 10G SFP+ หากระบบต้องการ 10G Uplink ควรเลือก Switch รุ่นที่มี 10G SFP+ Slot

รุ่นนี้เป็น Easy Managed Switch หน้า Official ไม่ได้ระบุ Static Routing, ACL, DHCP Server, 802.1X Authentication, SNMP หรือ CLI จึงไม่ควรนำ Feature ของ Omada Smart Switch รุ่น SG22xx มาใส่ปะปน
