SG3452P TP-Link Omada 48-Port Gigabit L2+ Managed PoE+ Switch

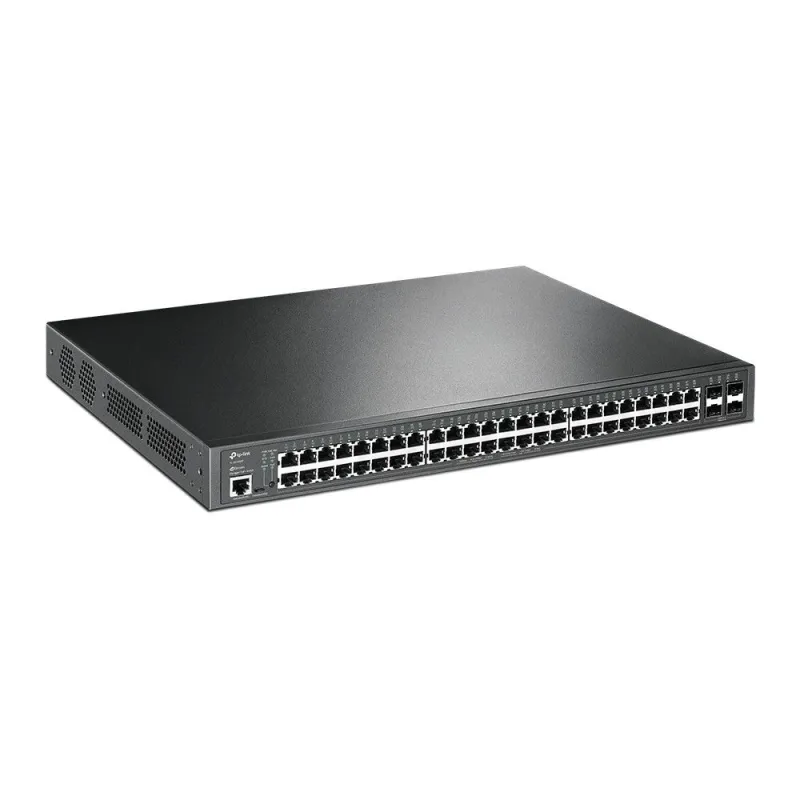

SG3452P เป็น TP-Link Omada 52-Port Gigabit L2+ Managed Switch with 48-Port PoE+ สำหรับระบบ Network ธุรกิจที่ต้องการเชื่อมต่อและจ่ายไฟให้ Access Point, IP Camera, IP Phone และอุปกรณ์ PoE จำนวนมาก ตัวเครื่องมี 48× 10/100/1000 Mbps PoE+ RJ45 Port, 4× Gigabit SFP Slot, RJ45 Console Port และ Micro-USB Console Port

จุดเด่นของ SG3452P TP-Link Omada PoE+ Switch

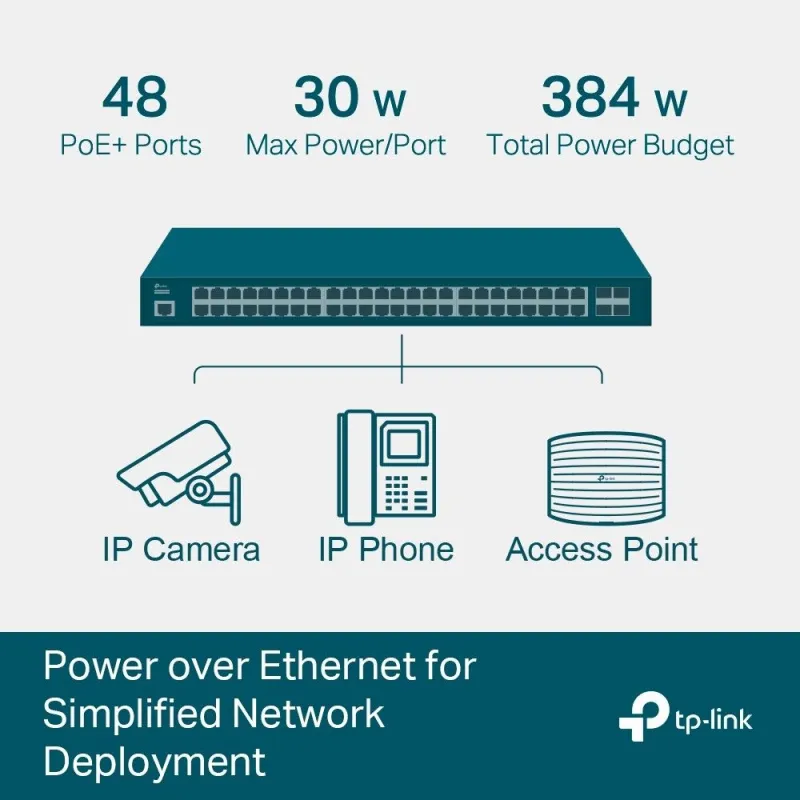

SG3452P รองรับมาตรฐาน IEEE 802.3af และ IEEE 802.3at สามารถจ่ายไฟได้สูงสุด 30 W ต่อ PoE+ Port และมี PoE Budget รวม 384 W ช่วยส่งทั้ง Data และ Power ผ่านสาย LAN เส้นเดียว ลดความจำเป็นในการติดตั้ง Power Adapter ใกล้อุปกรณ์ปลายทาง

รุ่นนี้เหมาะสำหรับระบบที่ต้องติดตั้ง Access Point, IP Camera, IP Phone และอุปกรณ์ PoE มาตรฐานจำนวนมากภายในอาคาร โดยควรคำนวณกำลังไฟรวมของอุปกรณ์ทั้งหมดไม่ให้เกิน PoE Budget ของ Switch

48× Gigabit PoE+ RJ45 Port

RJ45 Port ทั้ง 48 ช่องรองรับความเร็ว 10/100/1000 Mbps พร้อม PoE+ Output ช่วยให้ SG3452P สามารถทำหน้าที่เป็น Access Switch หลักสำหรับออฟฟิศ โรงแรม โรงเรียน โรงงาน อาคารสำนักงาน และระบบกล้อง IP ขนาดกลางถึงใหญ่

กำลังไฟสูงสุดต่อ Port คือ 30 W ภายใต้มาตรฐาน IEEE 802.3at ส่วนอุปกรณ์ IEEE 802.3af ที่ใช้กำลังไฟต่ำกว่าสามารถเชื่อมต่อร่วมกันได้ตามมาตรฐาน PoE ที่รองรับ

4× Gigabit SFP Slot สำหรับ Fiber Uplink

SG3452P มี 4× Gigabit SFP Slot สำหรับเชื่อมต่อ Fiber Uplink ไปยัง Core Switch, Aggregation Switch หรือ Switch ระหว่างอาคาร ช่วยให้สามารถเลือกใช้ Fiber Optic สำหรับระยะทางที่มากกว่าสายทองแดงและลดผลกระทบจากสัญญาณรบกวนทางไฟฟ้า

ควรเลือก SFP Transceiver และ Fiber Optic Cable ให้ตรงกับชนิด Fiber, Connector, Wavelength และระยะทางที่ต้องการ โดย SFP Module และ Fiber Cable ไม่ได้ระบุว่าเป็นอุปกรณ์ที่รวมมาใน Package Contents

Performance ของ SG3452P

SG3452P มี Switching Capacity 104 Gbps และ Packet Forwarding Rate 77.38 Mpps รองรับ MAC Address Table ขนาด 16K, Packet Buffer Memory 12 Mbit และ Jumbo Frame ขนาด 9 KB

Performance ดังกล่าวรองรับ Traffic จาก Gigabit Device จำนวนมากพร้อมกัน เหมาะสำหรับระบบที่มี Access Point, IP Camera, Computer และอุปกรณ์ Network กระจายอยู่หลายจุด

Static Routing และ DHCP Features

SG3452P รองรับ IPv4/IPv6 Interface จำนวน 32 Interface และ Static Routing สูงสุด 48 IPv4/IPv6 Static Route ช่วยจัดการ Internal Traffic ระหว่าง VLAN หรือ Network Segment ผ่านตัว Switch

ด้าน ARP รองรับ Static ARP สูงสุด 128 Entry, ARP Table 316 Entry, Proxy ARP และ Gratuitous ARP พร้อม DHCP Server, DHCP Interface Relay, DHCP VLAN Relay และ DHCP L2 Relay

VLAN และ Network Segmentation

SG3452P รองรับสูงสุด 4K VLAN Group พร้อม 802.1Q Tagged VLAN, MAC VLAN สูงสุด 48 Entry, Protocol VLAN, GVRP และ Voice VLAN ช่วยแบ่ง Network ตามแผนก ประเภทอุปกรณ์ หรือระดับสิทธิ์การใช้งาน

VLAN VPN รองรับ Port-Based QinQ และ Selective QinQ เหมาะสำหรับระบบที่ต้องส่ง VLAN หลายชุดผ่าน Uplink หรือใช้ VLAN Tag แบบซ้อนในโครงสร้าง Network

Link Aggregation, Spanning Tree และ Loop Prevention

SG3452P รองรับ Link Aggregation สำหรับรวมหลาย Physical Link เข้าด้วยกัน ช่วยเพิ่ม Bandwidth หรือสร้าง Link Redundancy ระหว่าง Switch และอุปกรณ์ที่รองรับ

ยังรองรับ Spanning Tree Protocol, Loopback Detection, IEEE 802.3x Flow Control และ Port Mirroring เพื่อช่วยลดปัญหา Network Loop และรองรับงาน Monitoring หรือ Troubleshooting

ERPS และ ISP Features

SG3452P รองรับ ERPS หรือ Ethernet Ring Protection Switching สำหรับ Network แบบ Ring Topology ช่วยให้ระบบเปลี่ยนไปใช้เส้นทางสำรองเมื่อ Link ในวง Ring เกิดปัญหา

ISP Features ประกอบด้วย L2PT, DLDP, PPPoE ID Insertion และ IEEE 802.3ah Ethernet Link OAM โดย TP-Link ระบุว่า Feature กลุ่มนี้สามารถ Configuration ได้ผ่าน Standalone Mode เท่านั้น

IGMP Snooping และ Multicast

SG3452P รองรับ IPv4 และ IPv6 IGMP Group รวมสูงสุด 511 Group พร้อม IGMP Snooping, IGMP Authentication, Multicast VLAN Registration และ MLD Snooping

Multicast Filtering รองรับ 256 Profile และ 16 Entry ต่อ Profile ช่วยควบคุม Multicast Traffic ให้ส่งไปยัง Port ที่มี Receiver ใช้งาน เหมาะกับ IPTV, Digital Signage และ Video Distribution

ACL และ Network Security

SG3452P รองรับ Time-Based ACL, MAC ACL, IP ACL, IPv6 ACL, Combined ACL และ Packet Content ACL พร้อม Policy แบบ Mirroring, Redirect, Rate Limit และ QoS Remark โดยสามารถนำ ACL ไปใช้กับ Port หรือ VLAN

ระบบ IPv4 Security รองรับ IP-MAC-Port Binding สูงสุด 512 Entry, DHCP Snooping, ARP Inspection และ IPv4 Source Guard สูงสุด 100 Entry

ระบบ IPv6 Security รองรับ IPv6-MAC-Port Binding สูงสุด 512 Entry, DHCPv6 Snooping, ND Detection, ND Snooping และ IPv6 Source Guard สูงสุด 100 Entry

รุ่นนี้ยังรองรับ DoS Defend, DHCP Filter, Port Isolation, Static/Dynamic Port Security สูงสุด 64 MAC Address ต่อ Port และ Storm Control สำหรับ Broadcast, Multicast และ Unicast

802.1X Authentication และ Secure Management

SG3452P รองรับ 802.1X แบบ Port-Based Authentication และ MAC-Based Authentication พร้อม VLAN Assignment, MAB, Guest VLAN, RADIUS Authentication และ Accounting รวมถึง AAA และ TACACS+

Secure Management รองรับ HTTPS ผ่าน SSLv3/TLS 1.2 และ CLI ผ่าน SSHv1/SSHv2 พร้อม Management Access Control ตาม IP Address, Port และ MAC Address

QoS และ Bandwidth Control

SG3452P มี Priority Queue จำนวน 8 Queue รองรับ 802.1p CoS/DSCP Priority พร้อม Queue Scheduling แบบ SP, WRR และ SP+WRR ช่วยกำหนด Priority ให้ Voice, Video และ Business Application

Bandwidth Control รองรับ Port-Based และ Flow-Based Rate Limiting พร้อม QoS Remark สำหรับ 802.1p และ DSCP ช่วยควบคุม Bandwidth และ Priority ของ Traffic แต่ละประเภท

การบริหารผ่าน Omada Controller

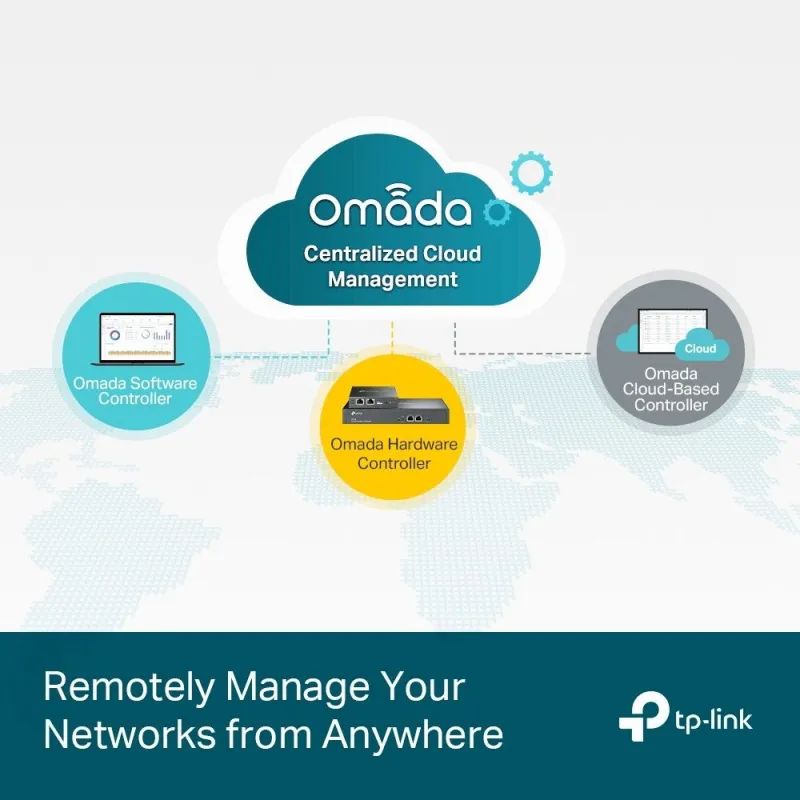

SG3452P รองรับ Centralized Management ผ่าน Omada Cloud-Based Controller, Omada Hardware Controller และ Omada Software Controller รวมถึง Omada App และ Cloud Access เมื่อใช้งานร่วมกับ Controller ที่รองรับ

Omada Management Features ประกอบด้วย Automatic Device Discovery, Batch Configuration, Batch Firmware Upgrade, Intelligent Network Monitoring, Abnormal Event Warning, Unified Configuration และ Reboot Schedule

Zero-Touch Provisioning รองรับเมื่อใช้งานร่วมกับ Omada Cloud-Based Controller ส่วน Standalone Management รองรับ Web-Based GUI, CLI ผ่าน Console Port หรือ Telnet, SNMP v1/v2c/v3 และ RMON

SG3452P เหมาะกับระบบ Network แบบไหน

SG3452P เหมาะสำหรับออฟฟิศ โรงแรม โรงเรียน โรงงาน โรงพยาบาล อาคารสำนักงาน และระบบกล้อง IP ที่ต้องการ PoE+ Port จำนวนมาก พร้อม Feature ระดับ L2+ เช่น VLAN, Static Routing, ACL, QoS, IGMP Snooping และ ERPS

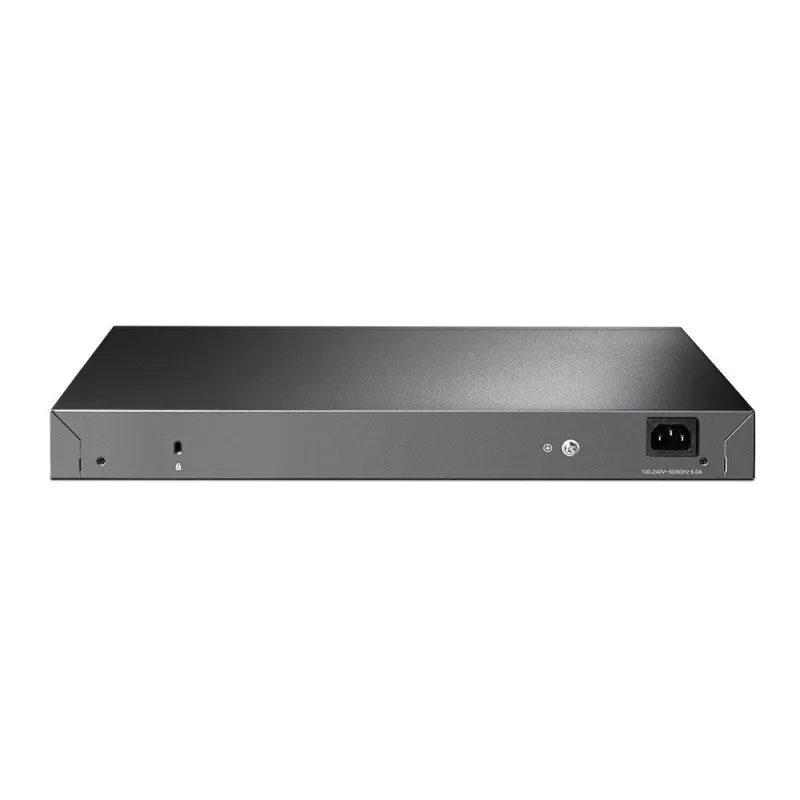

ตัวเครื่องเป็น Metal Casing รองรับ Rack Mounting และมี Fan จำนวน 3 ตัว เหมาะสำหรับติดตั้งในตู้ Network ที่มีระบบระบายอากาศและพื้นที่เพียงพอสำหรับตัวเครื่องขนาด 440 × 330 × 44 mm

ข้อควรทราบก่อนติดตั้ง SG3452P

PoE Budget 384 W เป็นค่าจากการทดสอบในห้องปฏิบัติการ กำลังไฟที่ใช้งานได้จริงอาจเปลี่ยนตามข้อจำกัดของอุปกรณ์ปลายทางและสภาพแวดล้อม จึงควรเผื่อกำลังไฟเมื่อออกแบบระบบ

SG3452P รองรับ PoE ตามมาตรฐาน IEEE 802.3af และ IEEE 802.3at ไม่ควรนำไปใช้จ่ายไฟให้กับอุปกรณ์ Passive PoE หรืออุปกรณ์ที่ใช้แรงดันและรูปแบบ Pinout ที่ไม่เป็นไปตามมาตรฐานดังกล่าว
