SX3206HPP TP-Link Omada 10G L2+ Managed PoE++ Switch สำหรับระบบ Multi-Gigabit Network

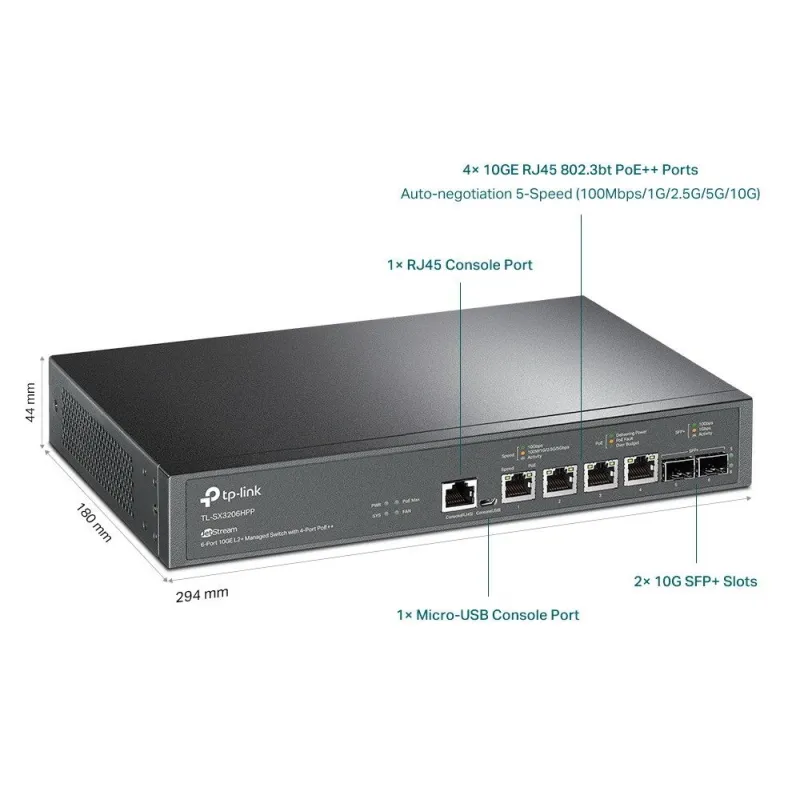

SX3206HPP เป็น TP-Link Omada 6-Port 10GE L2+ Managed Switch with 4-Port PoE++ สำหรับระบบ Network ที่ต้องการทั้ง 10G Connectivity และกำลังไฟ PoE สูง ตัวเครื่องมี 4× Multi-Gigabit RJ45 Port รองรับความเร็ว 100 Mbps, 1 Gbps, 2.5 Gbps, 5 Gbps และ 10 Gbps พร้อม 2× 10G SFP+ Slot สำหรับเชื่อมต่อ Fiber Uplink, Server, NAS หรือ Switch ส่วนกลาง

จุดเด่นของ SX3206HPP TP-Link Omada 10G PoE++ Switch

SX3206HPP มี 4× 10G RJ45 PoE++ Port รองรับ IEEE 802.3af, 802.3at และ 802.3bt Type 3 จ่ายกำลังไฟได้สูงสุด 60 W ต่อ Port และมี PoE Budget รวม 200 W เหมาะสำหรับจ่ายไฟให้ Omada Access Point ที่ใช้ Multi-Gigabit Port, PTZ IP Camera พร้อม Heater, Smart Building Lighting, Audio System และอุปกรณ์ที่รองรับมาตรฐาน PoE ตามกำลังไฟของแต่ละเครื่อง

ด้าน Performance รองรับ Switching Capacity 120 Gbps และ Packet Forwarding Rate 89.28 Mpps พร้อม MAC Address Table ขนาด 32K, Packet Buffer Memory 16 Mbit และ Jumbo Frame ขนาด 9 KB ช่วยรองรับ Traffic ระหว่างอุปกรณ์ 10G ได้เต็มประสิทธิภาพมากกว่า Gigabit Switch ทั่วไป

4× Multi-Gigabit PoE++ Port ของ SX3206HPP

RJ45 Port ทั้ง 4 ช่องรองรับความเร็วแบบ Multi-Gigabit ตั้งแต่ 100 Mbps ถึง 10 Gbps จึงสามารถเชื่อมต่ออุปกรณ์ที่ใช้ 1G, 2.5G, 5G หรือ 10G ผ่านสายทองแดงได้ตามความสามารถของอุปกรณ์ปลายทาง เหมาะกับ Wi-Fi 6 และ Wi-Fi 7 Access Point, Workstation, Server และ NAS ที่ต้องการ Bandwidth สูง

PoE++ ช่วยส่งทั้ง Data และ Power ผ่านสาย LAN เส้นเดียว ลดการติดตั้ง Power Adapter บริเวณ Access Point หรือกล้อง IP โดยกำลังไฟสูงสุดของแต่ละ PoE++ Port คือ 60 W และ PoE Budget รวมของ Switch คือ 200 W

2× 10G SFP+ Slot สำหรับ Fiber Uplink

SX3206HPP มี 2× 10G SFP+ Slot สำหรับเชื่อมต่อ Fiber Optic, DAC หรืออุปกรณ์ Uplink ที่รองรับ สามารถใช้เชื่อมต่อไปยัง Aggregation Switch, Core Switch, 10G Router, Server หรือ Storage ตามรูปแบบ Network ที่ออกแบบไว้

การมีทั้ง 10G RJ45 และ 10G SFP+ ช่วยให้เลือกรูปแบบ Media ได้ยืดหยุ่น โดย RJ45 เหมาะกับระยะทางภายในห้อง Server หรืออาคาร ส่วน SFP+ เหมาะกับ Fiber Backbone และการเชื่อมต่อระหว่างตู้ Network

SX3206HPP รองรับ Static Routing และ DHCP Features

SX3206HPP รองรับ IPv4/IPv6 Interface สูงสุด 128 Interface พร้อม Static Routing สูงสุด 48 IPv4/IPv6 Route ช่วยกำหนดเส้นทาง Internal Traffic ระหว่าง VLAN หรือ Network Segment ได้โดยตรง

ด้าน ARP รองรับ Static ARP สูงสุด 128 Entry และ ARP Table 512 Entry พร้อม Proxy ARP และ Gratuitous ARP ส่วน DHCP Features ประกอบด้วย DHCP Server, DHCP Interface Relay, DHCP VLAN Relay และ DHCP L2 Relay

VLAN และ Network Segmentation บน SX3206HPP

SX3206HPP รองรับสูงสุด 4K VLAN Group พร้อม 802.1Q Tagged VLAN, MAC VLAN, Protocol VLAN, Private VLAN, GVRP และ Voice VLAN ช่วยแบ่ง Network ตามแผนก ประเภทอุปกรณ์ หรือระดับสิทธิ์การใช้งาน

VLAN VPN รองรับ VLAN Mapping และ VLAN Replace เหมาะกับระบบที่ต้องจัดการ VLAN Tag ระหว่างส่วนต่าง ๆ ของ Network หรือเชื่อมต่อระบบที่ใช้ VLAN Scheme แตกต่างกัน

Link Aggregation, ERPS, OAM และ DDM

ความสามารถด้าน L2 และ L2+ ของ SX3206HPP ประกอบด้วย Link Aggregation, Spanning Tree Protocol, Loopback Detection, 802.3x Flow Control และ Port Mirroring ช่วยเพิ่มความเสถียรและลดปัญหา Loop ภายใน Network

รุ่นนี้รองรับ ERPS สำหรับ Network แบบ Ring Topology ช่วยให้ระบบเปลี่ยนไปใช้เส้นทางสำรองเมื่อ Link เกิดปัญหา พร้อมรองรับ 802.3ah Ethernet Link OAM, Device Link Detect Protocol, L2PT, PPPoE ID Insertion, sFlow และ DDM สำหรับงาน Monitoring และ Troubleshooting

TP-Link ระบุว่า Feature ในกลุ่ม ISP Features สามารถตั้งค่าได้ผ่าน Standalone Mode

Multicast สำหรับ IPTV และ Video Distribution

SX3206HPP รองรับ Multicast Group รวมสูงสุด 1,000 Group สำหรับ IPv4 และ IPv6 พร้อม IGMP Snooping, IGMP Authentication, Multicast VLAN Registration และ MLD Snooping

Multicast Filtering รองรับสูงสุด 256 Profile และ 16 Entry ต่อ Profile ช่วยควบคุม Multicast Traffic ให้ส่งไปยัง Port ที่ต้องการ ลด Traffic ที่กระจายไปทั่ว Network เหมาะกับระบบ IPTV, Digital Signage และ Video Distribution

ACL และ Network Security ของ SX3206HPP

SX3206HPP รองรับ Time-Based ACL, MAC ACL, IP ACL, IPv6 ACL, Combined ACL และ Packet Content ACL พร้อม Policy แบบ Mirroring, Redirect, Rate Limit และ QoS Remark โดยสามารถนำ ACL ไปใช้กับ Port หรือ VLAN

ระบบ IPv4 Security ประกอบด้วย IP-MAC-Port Binding สูงสุด 512 Entry, DHCP Snooping, ARP Inspection และ IPv4 Source Guard สูงสุด 100 Entry ส่วน IPv6 Security รองรับ IPv6-MAC-Port Binding สูงสุด 512 Entry, DHCPv6 Snooping, ND Detection, ND Snooping และ IPv6 Source Guard สูงสุด 100 Entry

ยังรองรับ DoS Defend, DHCP Filter, Port Isolation, Static/Dynamic Port Security สูงสุด 64 MAC Address ต่อ Port และ Storm Control สำหรับ Broadcast, Multicast และ Unknown Unicast

802.1X Authentication และ Secure Management

SX3206HPP รองรับ 802.1X แบบ Port-Based Authentication, MAC-Based Authentication, VLAN Assignment, MAB และ Guest VLAN พร้อม RADIUS Authentication, Accounting และ AAA รวมถึง TACACS+

Secure Management รองรับ HTTPS ผ่าน SSLv3/TLS 1.2 และ Secure CLI ผ่าน SSHv1/SSHv2 พร้อมกำหนด Management Access Control ตาม IP Address, Port และ MAC Address

QoS และ Bandwidth Control บน SX3206HPP

SX3206HPP มี Priority Queue จำนวน 8 Queue รองรับ 802.1p CoS/DSCP Priority พร้อม Queue Scheduling แบบ SP, WRR และ SP+WRR ช่วยกำหนด Priority ให้ Voice, Video และ Application สำคัญ

Bandwidth Control รองรับ Port-Based และ Flow-Based Rate Limiting พร้อม QoS Remark สำหรับ 802.1p และ DSCP ช่วยควบคุม Bandwidth และลำดับความสำคัญของ Traffic แต่ละประเภท

การจัดการ SX3206HPP ผ่าน Omada Controller

SX3206HPP รองรับ Centralized Management ผ่าน Omada Cloud-Based Controller, Omada Hardware Controller และ Omada Software Controller รวมถึง Omada App และ Cloud Access เมื่อใช้งานร่วมกับ Controller ที่รองรับ

Omada Management Features ประกอบด้วย Automatic Device Discovery, Batch Configuration, Batch Firmware Upgrade, Intelligent Network Monitoring, Abnormal Event Warning, Unified Configuration และ Reboot Schedule

Zero-Touch Provisioning รองรับเมื่อใช้งานร่วมกับ Omada Cloud-Based Controller ส่วน Standalone Management รองรับ Web-Based GUI, CLI ผ่าน Console Port หรือ Telnet, SNMP v1/v2c/v3 และ RMON

SX3206HPP เหมาะกับระบบ Network แบบไหน

SX3206HPP เหมาะสำหรับออฟฟิศ โรงแรม โรงเรียน Studio ห้อง Server และระบบ Network ที่ติดตั้ง Wi-Fi 6 หรือ Wi-Fi 7 Access Point ซึ่งต้องการทั้ง Multi-Gigabit Connectivity และ PoE++ กำลังสูง รวมถึงระบบ PTZ Camera, Smart Building, Audio over IP, Server และ NAS ความเร็ว 10G

ขนาดตัวเครื่องรองรับทั้ง Desktop และ Rack Mounting จึงสามารถใช้เป็น 10G Access Switch ขนาดกะทัดรัดภายในตู้ Network หรือวางบนโต๊ะในห้อง Server ได้

ข้อควรทราบก่อนติดตั้ง SX3206HPP

SX3206HPP รองรับเฉพาะอุปกรณ์ PoE ตามมาตรฐาน IEEE 802.3af, 802.3at และ 802.3bt Type 3 ไม่รองรับ Passive PoE หรือระบบ PoE ที่ไม่ได้ใช้มาตรฐานดังกล่าว

PoE Budget 200 W เป็นค่าจากการทดสอบในห้องปฏิบัติการ กำลังไฟที่ใช้งานได้จริงอาจเปลี่ยนตามอุปกรณ์ปลายทางและสภาพแวดล้อม โดยกำลังไฟสูงสุดต่อ PoE++ Port คือ 60 W

TP-Link แนะนำให้ใช้ SM5310-T หรือ TL-SM5310-T 10G RJ45 SFP+ Module กับ SX3206HPP เพียง 1 Module เท่านั้น จึงควรตรวจสอบรูปแบบ Transceiver และ Cable ก่อนออกแบบระบบ
