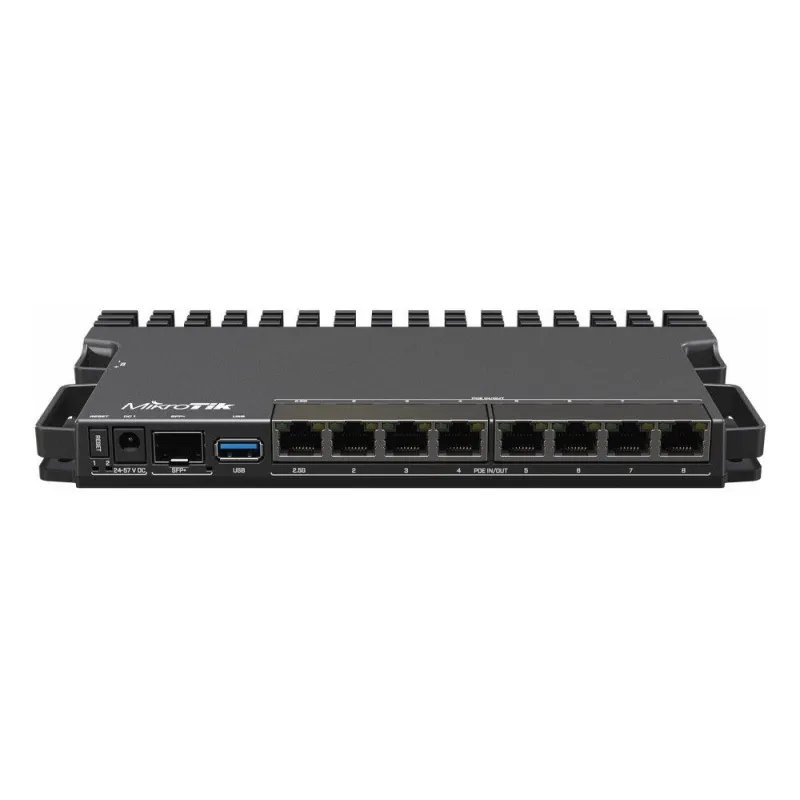

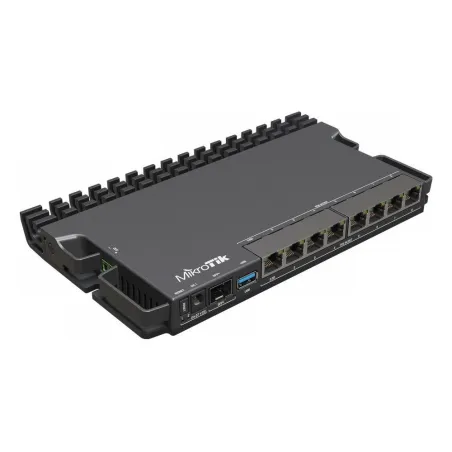

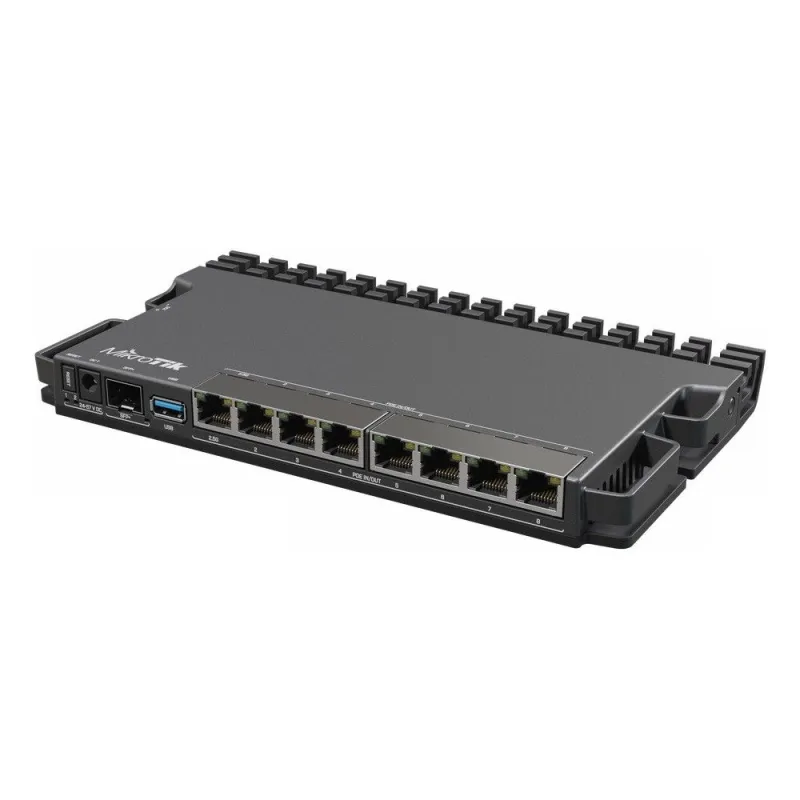

Mikrotik RB5009UPr+S+IN Datasheet
Product Specification | |
Overview | Mikrotik RB5009UPr+S+IN |
Product code | RB5009UPr+S+IN |
Architecture | ARM 64bit |
CPU | 88F7040 |
CPU core count | 4 |
CPU nominal frequency | 350-1400 (auto) MHz |
RouterOS license | 5 |
Operating System | RouterOS (v7 only) |
Size of RAM | 1 GB |
Storage size | 1 GB |
Storage type | NAND |
MTBF | Approximately 200'000 hours at 25C |
Tested ambient temperature | -40°C to 60°C |
IPsec hardware acceleration | Yes |
Number of DC inputs | 3 (DC jack, PoE-IN, 2-pin terminal) |
DC jack input Voltage | 24-57 V |
2-pin terminal input Voltage | 24-57 V |
Max power consumption | 150 W |
Max power consumption without attachments | 15 W |
Cooling type | Passive |
PoE in | 802.3af/at (ether1), Mode B (ether2-ether8) |
PoE in input Voltage | 24-57 V |
PoE-out ports | Ether1-Ether8 |
PoE out | 802.3af/at |
Max out per port output (input 18-30 V) | 640 mA |
Max out per port output (input 30-57 V) | 420 mA |
Max total out (A) | 2.59 A |
Total output current | 2.28 |
Total output power | 130 |
10/100/1000 Ethernet ports | 7 |
Number of 1G Ethernet ports with Reverse PoE (PoE-in) | 7 |
Number of 2.5G Ethernet ports | 1 |
Number of 2.5G Ethernet ports with Reverse PoE (PoE-in) | 1 |
SFP+ ports | 1 |
Number of USB ports | 1 |
USB Power Reset | Yes |
USB slot type | USB 3.0 type A |
Max USB current (A) | 1 |
CPU temperature monitor | Yes |
Current Monitor | Yes |
PCB temperature monitor | Yes |
Voltage Monitor | Yes |
Certification | CE, EAC, ROHS |
IP | 20 |
RB5009UPr+S+IN | 88F7040 all port test | ||||||
Mode | Configuration | 1518 byte | 512 byte | 64 byte | |||
kpps | Mbps | kpps | Mbps | kpps | Mbps | ||
Bridging | none (fast path) | 811.2 | 9851.4 | 2332 | 9551.9 | 5768.4 | 3138 |
Bridging | 25 bridge filter rules | 811.2 | 9851.4 | 1238.3 | 5072.2 | 1235.6 | 672.2 |
Routing | none (fast path) | 811.2 | 9851.4 | 2332 | 9551.9 | 4969.4 | 2703.3 |
Routing | 25 simple queues | 811.2 | 9851.4 | 1126 | 4612 | 1095 | 595.7 |
Routing | 25 ip filter rules | 771.2 | 9365.6 | 755.9 | 3096.2 | 761 | 414 |
RB5009UPr+S+IN | 88F7040 IPsec throughput | ||||||
Mode | Configuration | 1400 byte | 512 byte | 64 byte | |||
kpps | Mbps | kpps | Mbps | kpps | Mbps | ||
Single tunnel | AES-128-CBC + SHA1 | 120.9 | 1354.1 | 119.4 | 489.1 | 124.3 | 63.6 |
256 tunnels | AES-128-CBC + SHA1 | 126.5 | 1416.8 | 125.3 | 513.2 | 120.3 | 61.6 |
256 tunnels | AES-128-CBC + SHA256 | 126.5 | 1416.8 | 125.3 | 513.2 | 120.3 | 61.6 |
256 tunnels | AES-256-CBC + SHA1 | 125.8 | 1409 | 123.2 | 504.6 | 114.3 | 58.5 |
256 tunnels | AES-256-CBC + SHA256 | 125.8 | 1409 | 123.2 | 504.6 | 114.3 | 58.5 |
