RG-ES103F-P Ruijie Reyee 3-Port 10/100Mbps PoE-In Unmanaged Switch 2-Port PoE+ Out

RG-ES103F-P Ruijie Reyee 3-Port PoE-In Unmanaged Switch

RG-ES103F-P เป็น Unmanaged Switch ขนาดกะทัดรัดสำหรับขยายการเชื่อมต่อ Network และจ่ายไฟให้กล้อง IP หรืออุปกรณ์ PoE ปลายทาง โดยรับทั้ง Data และ Power ผ่าน PoE In Port จึงไม่ต้องใช้ Power Adapter แยกที่ตำแหน่งติดตั้ง

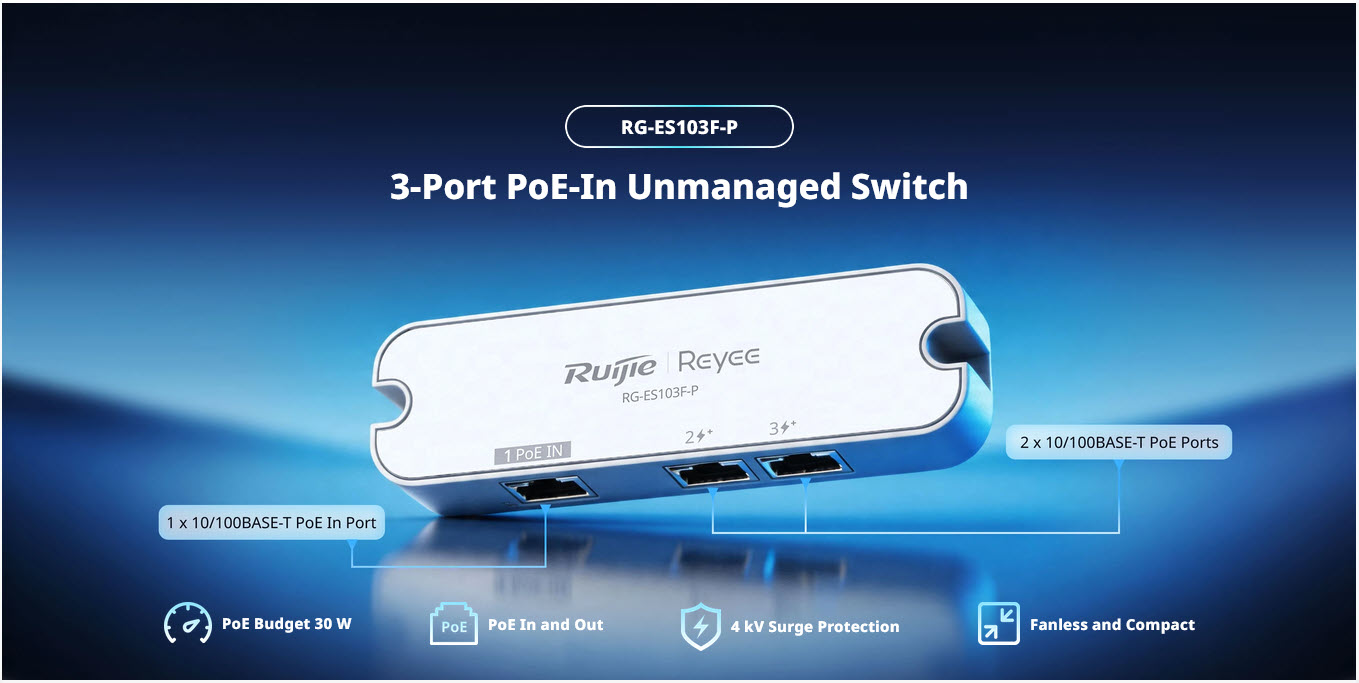

อุปกรณ์มี 3× 10/100BASE-T RJ45 Port แบ่งเป็น 1× PoE/PoE+ In Port และ 2× PoE/PoE+ Out Port รองรับมาตรฐาน IEEE 802.3af/at พร้อม PoE Budget รวมสูงสุด 30 W เหมาะสำหรับระบบกล้องวงจรปิดขนาดเล็กและจุดติดตั้งที่มีข้อจำกัดด้านปลั๊กไฟ

จุดเด่น

• 3× 10/100BASE-T RJ45 Port
• 1× PoE/PoE+ In Port สำหรับรับ Data และ Power
• 2× PoE/PoE+ Out Port สำหรับจ่ายไฟให้อุปกรณ์ปลายทาง
• รองรับ IEEE 802.3af/at PoE และ PoE+
• PoE Budget รวมสูงสุด 30 W
• รองรับการเชื่อมต่อกล้องพร้อมกันสูงสุด 2 ตัว
• Plug and Play โดยไม่ต้อง Configuration
• ติดตั้งได้ทั้ง Wall และ Desk
• ระบบระบายความร้อนแบบ Natural Cooling ไม่มีพัดลม
• รองรับ Surge Protection ที่ Service Port ระดับ ±4 kV Common Mode

รับไฟผ่าน PoE In Port

RG-ES103F-P รับไฟผ่าน Ethernet โดยรองรับแหล่งจ่ายไฟตามมาตรฐาน IEEE 802.3af/at จึงสามารถนำไปติดตั้งในตำแหน่งที่ไม่มีปลั๊กไฟใกล้เคียงได้ การใช้ PoE Switch หรือ PoE Injector ต้นทางควรตรวจสอบกำลังไฟที่จ่ายได้ให้เพียงพอกับตัว Switch และอุปกรณ์ที่เชื่อมต่อกับ PoE Out ทั้งสอง Port

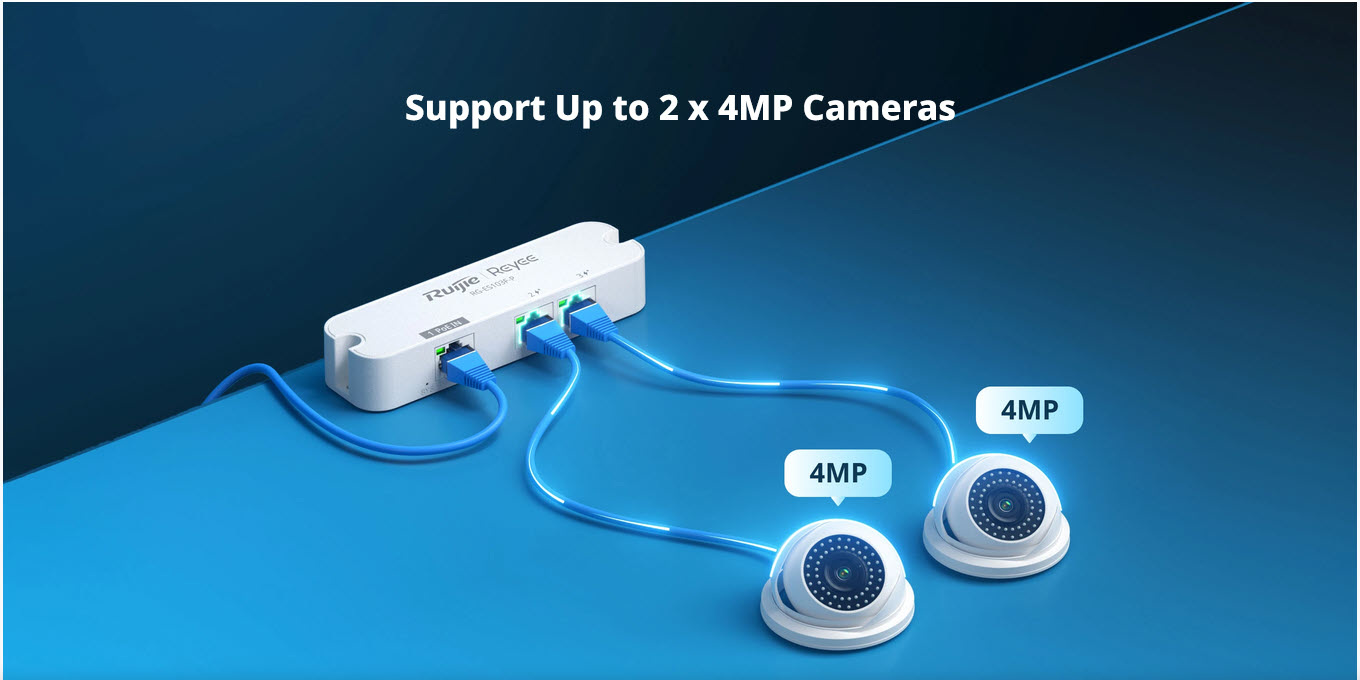

PoE Out สำหรับกล้อง IP สูงสุด 2 ตัว

PoE Out Port จำนวน 2 Port รองรับ IEEE 802.3af/at และมี PoE Budget รวม 30 W สามารถใช้เชื่อมต่อกล้อง IP ได้พร้อมกันสูงสุด 2 ตัว โดยกำลังไฟรวมของอุปกรณ์ปลายทางต้องอยู่ภายใน PoE Budget และความสามารถของแหล่งจ่ายไฟต้นทาง

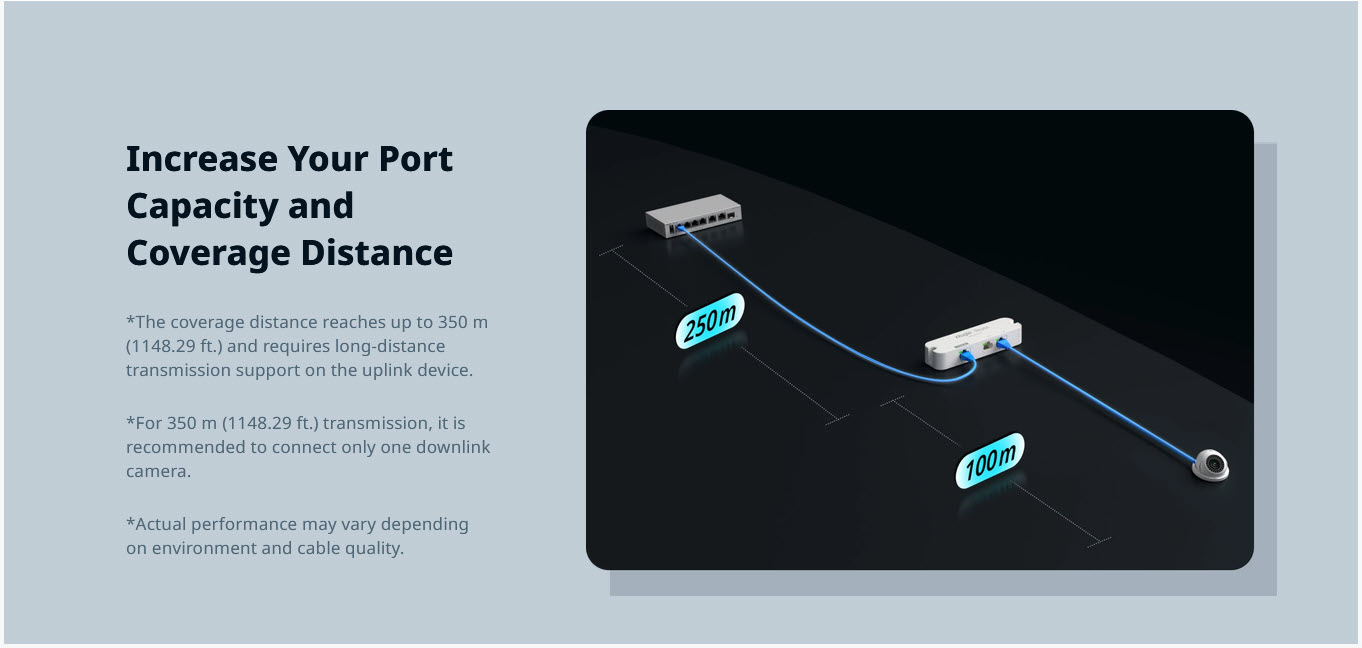

ขยาย Port และระยะเชื่อมต่อ

ภาพอธิบายใน Datasheet ระบุว่าสามารถใช้ RG-ES103F-P เพื่อเพิ่มจำนวน Port และขยายระยะ Coverage ของระบบได้สูงสุดประมาณ 350 เมตร เมื่อเปิด Long-Distance Transmission ที่อุปกรณ์ Uplink ต้นทาง สำหรับระยะ 350 เมตร ผู้ผลิตแนะนำให้เชื่อมต่อกล้อง Downlink เพียง 1 ตัว ผลการใช้งานจริงขึ้นอยู่กับคุณภาพสาย Network สภาพแวดล้อม และอุปกรณ์ต้นทาง

Plug and Play

อุปกรณ์เป็น Unmanaged Switch จึงไม่ต้องตั้งค่า VLAN หรือ Management Interface สามารถเชื่อมต่อสาย Network และเริ่มใช้งานได้ทันที เหมาะกับงานติดตั้งที่ต้องการลดขั้นตอน Configuration และดูแลระบบได้ง่าย

ขนาดกะทัดรัดและไม่มีพัดลม

ตัวเครื่องผลิตจาก Plastic มีขนาด 120 × 34 × 20.5 mm และน้ำหนัก 0.05 kg ใช้ Natural Cooling จึงไม่มีเสียงรบกวนจากพัดลม รองรับการติดตั้งบน Wall หรือวางบน Desk ตามลักษณะพื้นที่ใช้งาน

เหมาะสำหรับ

• ระบบกล้องวงจรปิดขนาดเล็ก
• จุดติดตั้งที่ต้องการเพิ่ม PoE Out จำนวน 2 Port
• พื้นที่ที่ไม่มีปลั๊กไฟสำหรับ Switch
• การขยายระยะ Network ไปยังกล้องปลายทาง
• การติดตั้งภายในอาคารบน Wall หรือ Desk

ข้อควรรู้ก่อนเลือกใช้

• ทุก Port รองรับความเร็วสูงสุด 10/100 Mbps
• PoE Budget รวมสูงสุด 30 W ไม่ใช่ 30 W ต่อ Port
• ต้องใช้ PoE Switch หรือ PoE Injector ต้นทางเพื่อจ่ายไฟให้ PoE In Port
• กำลังไฟต้นทางต้องเพียงพอสำหรับตัว Switch และอุปกรณ์ PoE ปลายทาง
• สำหรับระยะประมาณ 350 เมตร ผู้ผลิตแนะนำให้เชื่อมต่อกล้อง Downlink เพียง 1 ตัว
