สำหรับงานที่ต้องการเชื่อมต่อกับกล้อง IP-Camera แต่ไม่สะดวกเดินสาย LAN หรือไกลเกินระยะมาตรฐานของสาย LAN ถ้าเป็นที่โล่งๆ ไม่มีสิ่งกีดขวาง ทางร้านจะแนะนำให้ติดตั้ง Wireless Bridge ครับ เป็นการเชื่อมต่อเครือข่ายระยะไกลด้วย Wireless

ซึ่งข้อดีของการทำ Wireless Bridge- ถ้าระยะไม่ไกลมาก และไม่มีสิ่งกีดขวาง ติดตั้งค่อนข้างง่ายครับ ยิ่งถ้าเป็น ของ Reyee แทบไม่ต้อง Config อะไรเลย

ส่วนข้อเสีย ก็จะเป็นต้องเป็นที่โล่งๆไม่มีอะไรมาบังสัญญาณระหว่างตัว Base กับ CPE ถ้าติดตั้งบนเสาสูงๆ ต้องระวังเรื่อง ESD ที่เกิดจากฟ้าผ่าบริเวณแถวๆนั้น

Reyee Wireless Bridge รุ่น RG-EST330F-P

Spec

WIFI มาตรฐาน 802.11ac (WIFI-5)
กันน้ำกันฝุ่นมาตรฐาน IP55
3 Port Lan ความเร็ว 100Mbps
รองรับไฟผ่าน Adapter 12VDC, Passive POE 24VDC และ POE 802.3af/at
สามารถจ่ายไฟ POE 802.3af ออกจาก Port LAN
เสาอากาศแบบภายใน 13dBi
รองรับการเชื่อมต่อได้ระยะทางสูงสุด 3Km

EST330F-P

ในกล่องจะมี EST330F-P ตัวเดียวครับ ต้องซื้อเป็นคู่ครับ หรือจะใช้ร่วมกับ RG-EST350G หรือ RG-EST350 V2 ก็ได้เช่นกัน

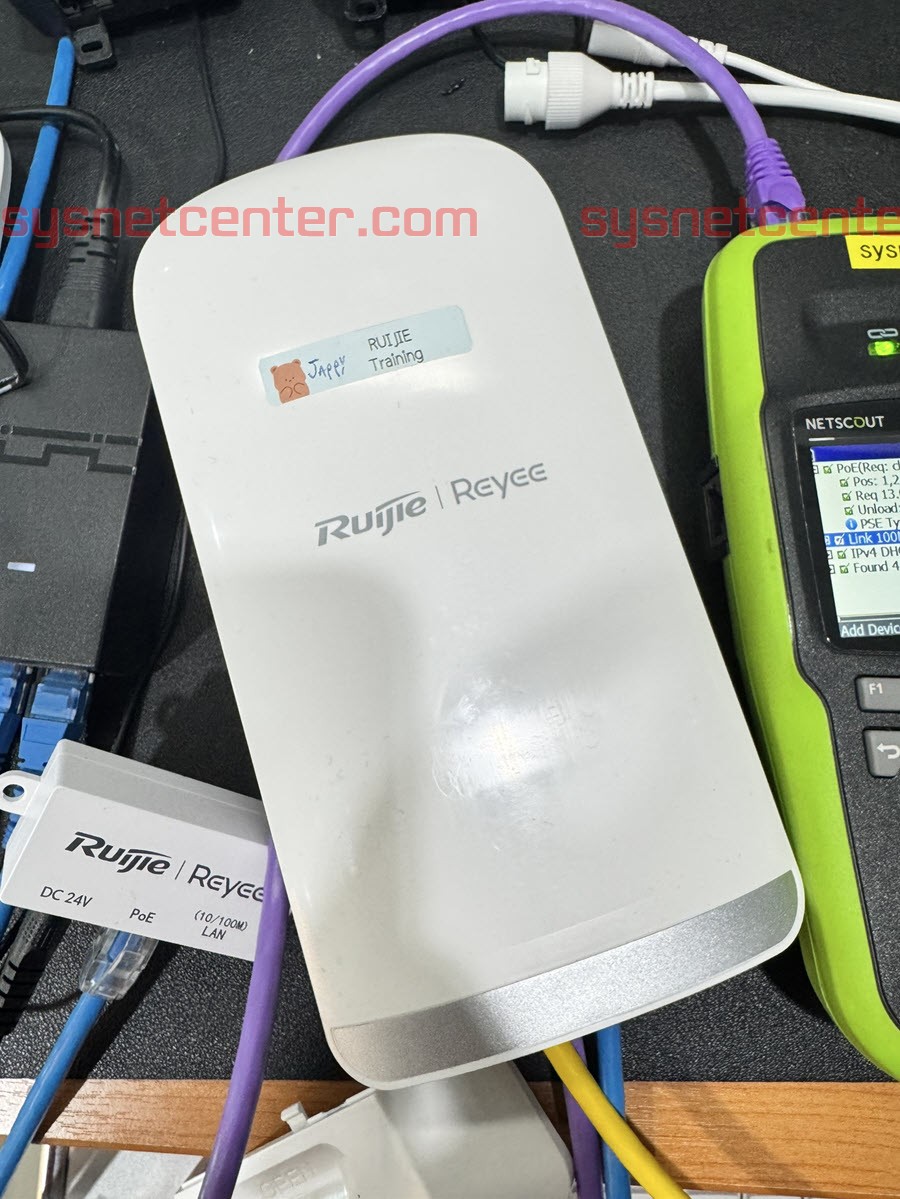

ขนาดกระทัดรัด สูง 20cm กว้าง 10cm

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

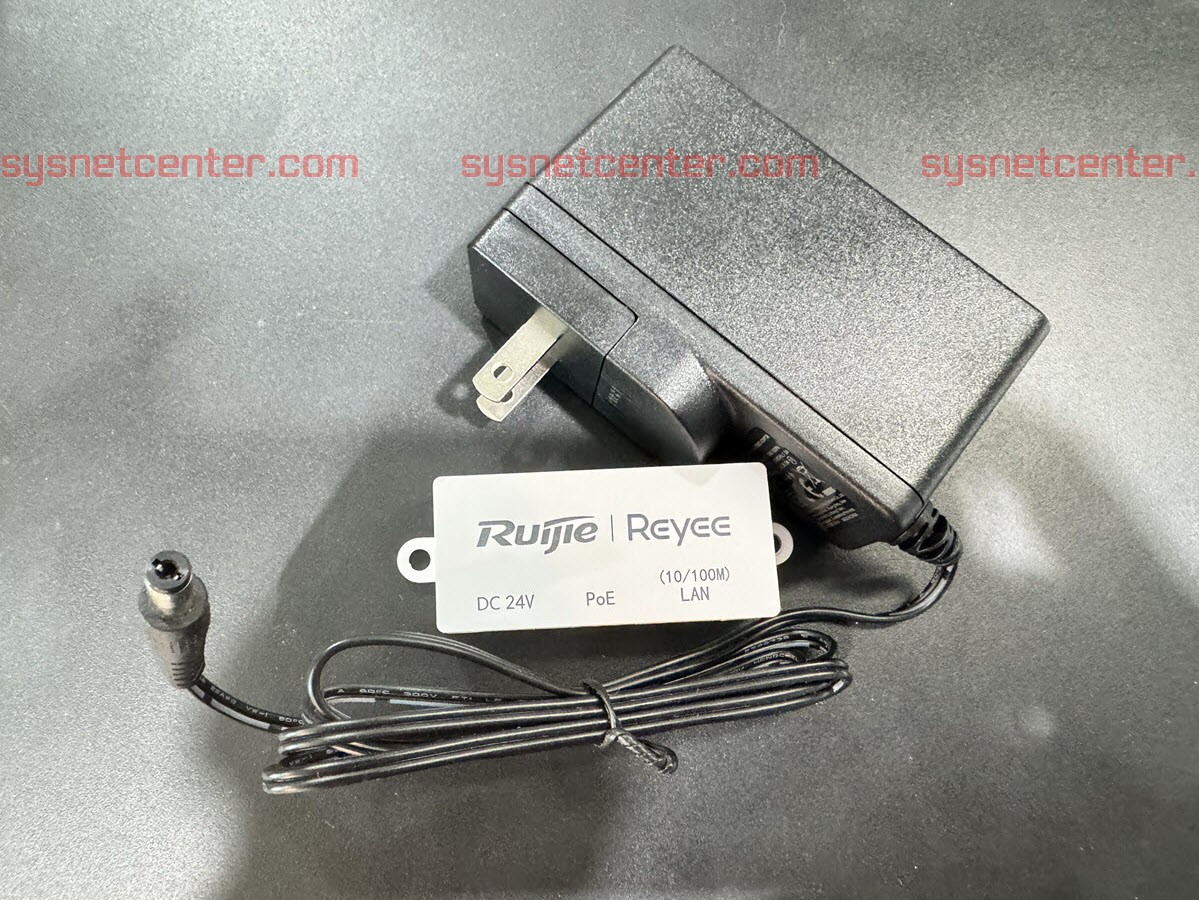

Passive POE 24VDC, 24VDC Adapter มาในกล่อง

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

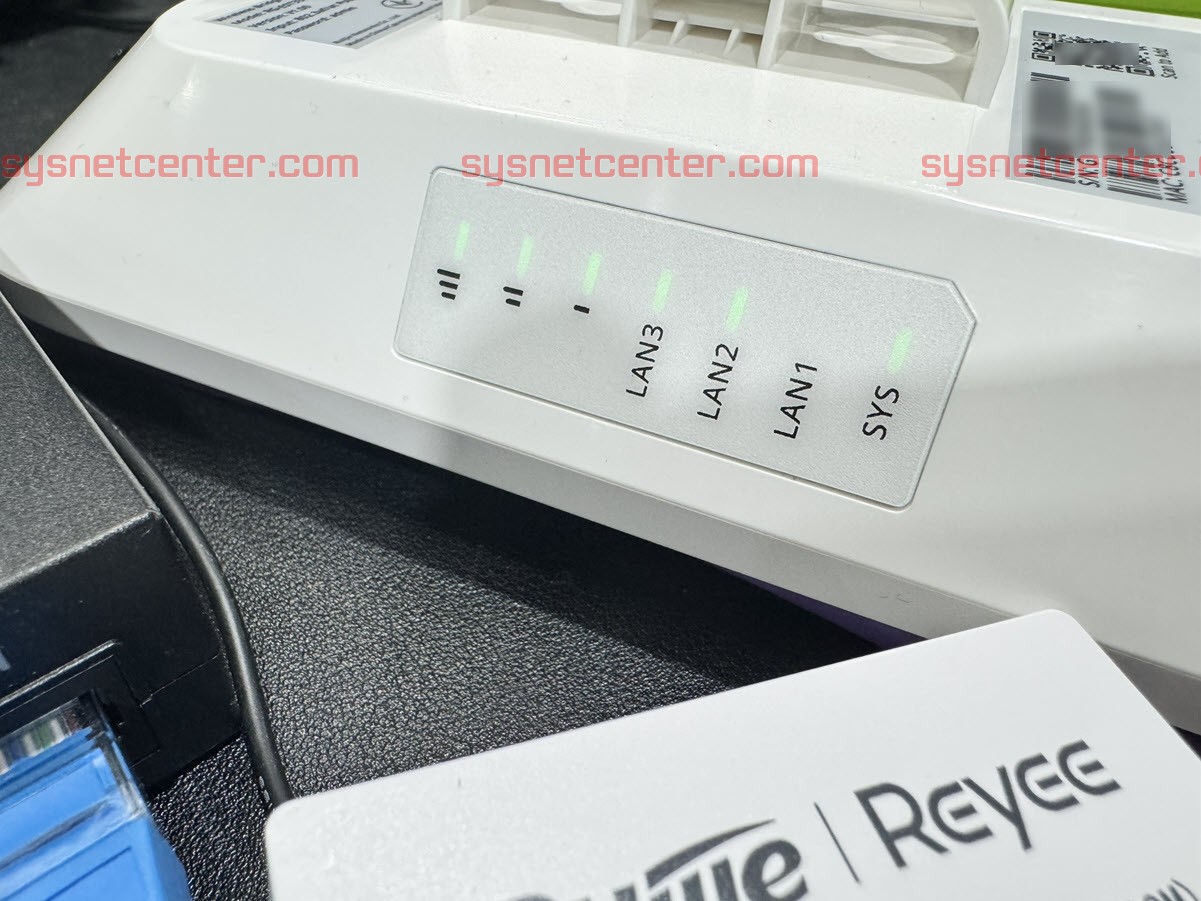

LED Status

LED1, LED2, LED3 แสดงสถานะการเชื่อมต่อ Bridge ครับ ถ้าดับทั้งหมดคือไม่มีการเชื่อมต่อ แต่ถ้าติด LED1,2,3 แสดงว่าค่าสัญญาณ RSSI อยู่ในระดับดีมาก

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

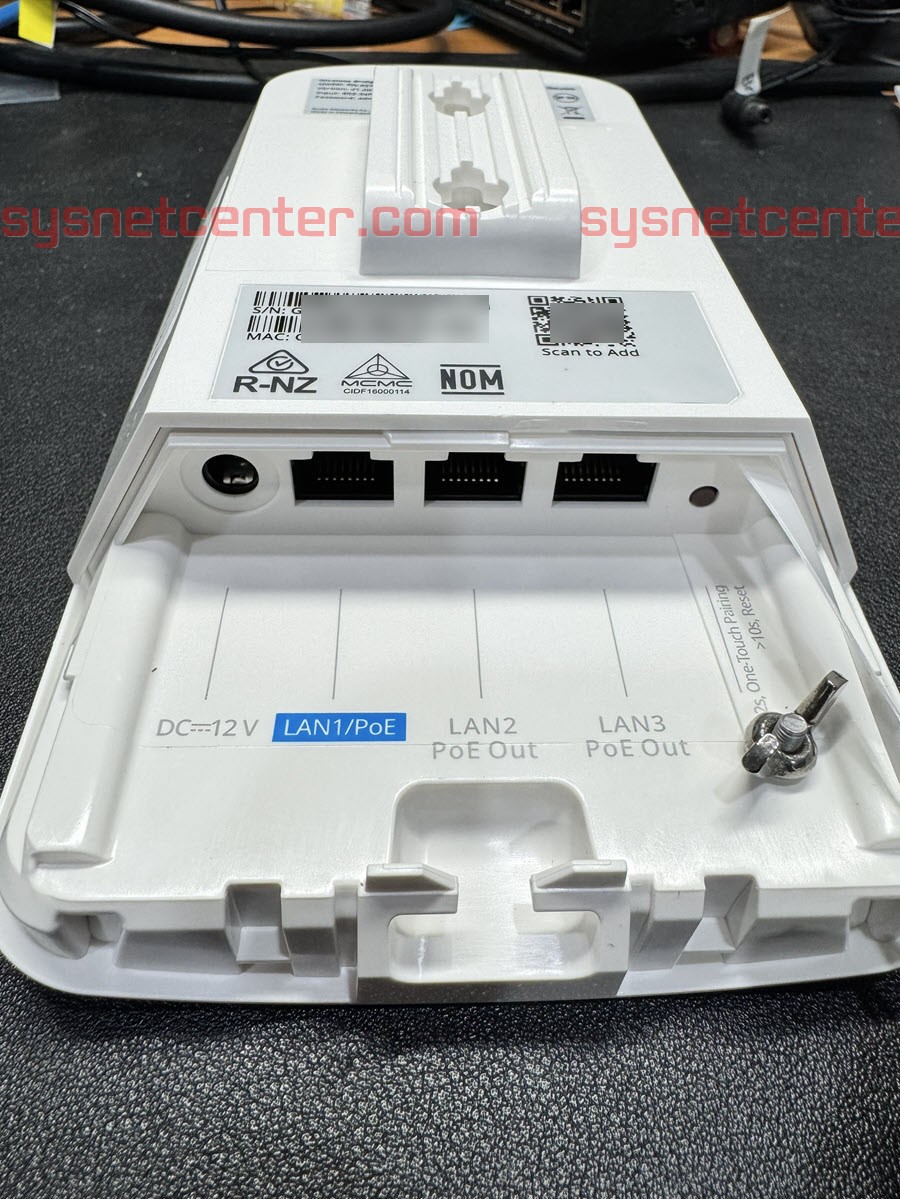

3 Port LAN

ความเร็ว 10/100Mbps

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

POE-In รองรับไฟ 12VDC, POE มาตรฐาน 802.3af/at, Passive POE 24VDC

POE-Out จ่ายไฟ POE มาตรฐาน 802.3af กรณีที่ POE-IN เป็น POE 802.3at หรือ Passive POE 24VDC

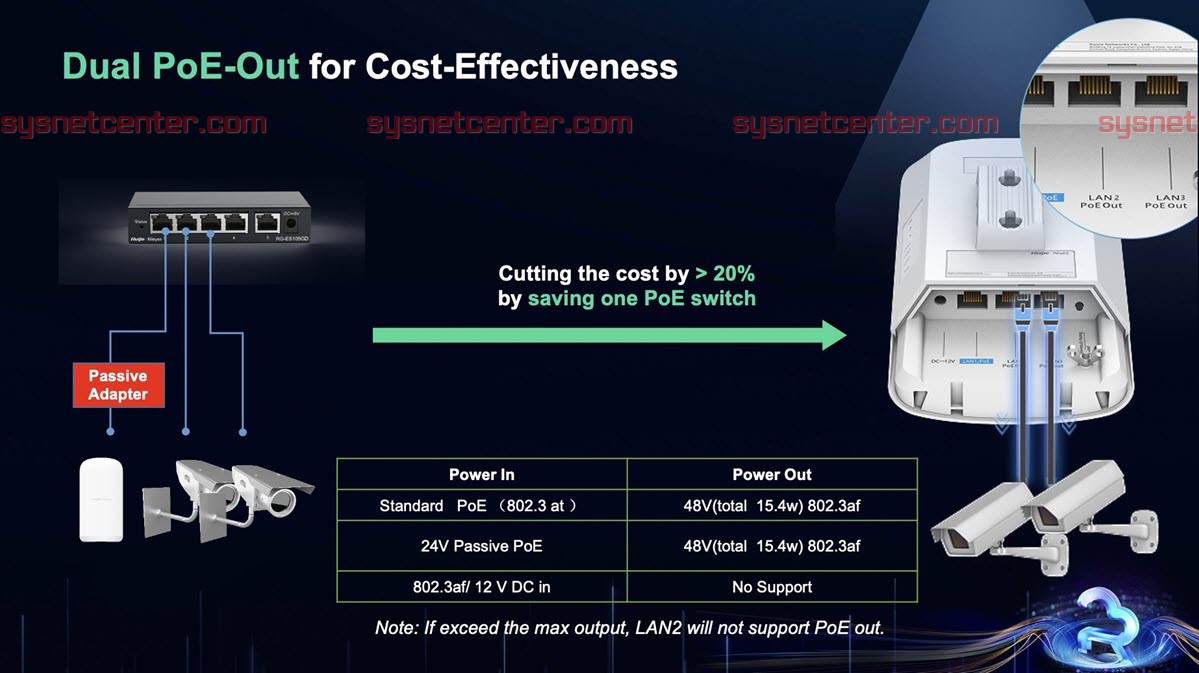

ตารางการเลือกใช้ Power Input ครับ

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

การ Setup

ทำผ่าน App Ruijie Reyee ครับ การ Config ง่ายมาก หรือจะใช้วิธีกดปุ่ม Reset ที่ตัวอุปกรณ์ก็ได้เช่นกัน ในบทความนี้จะเป็นการทำผ่าน App ครับ

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

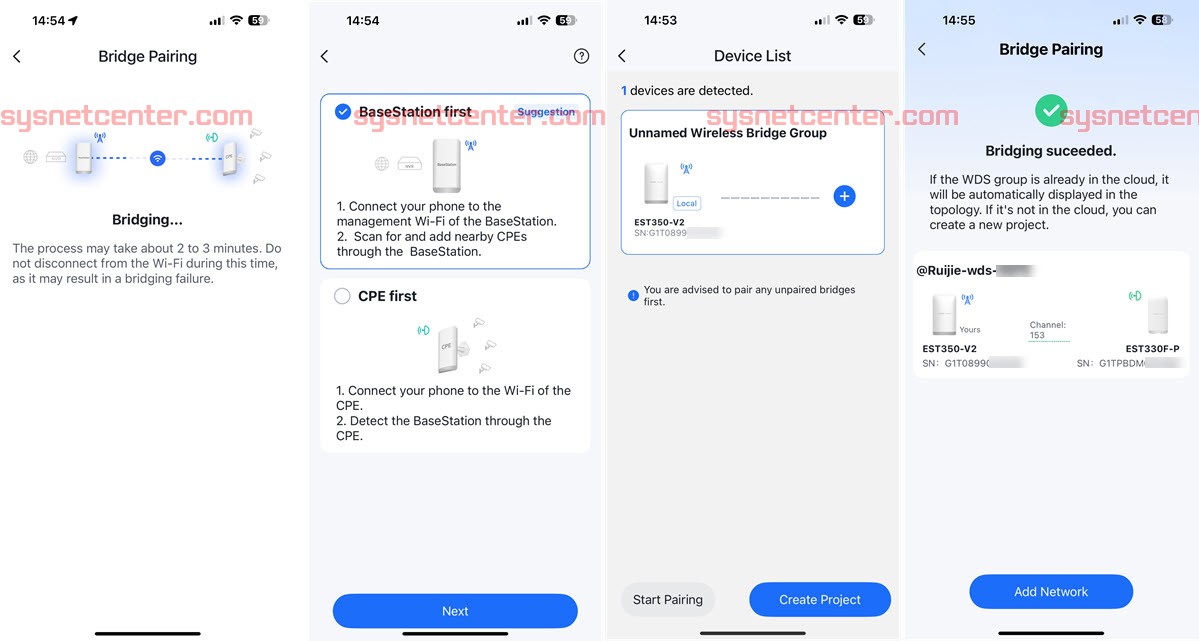

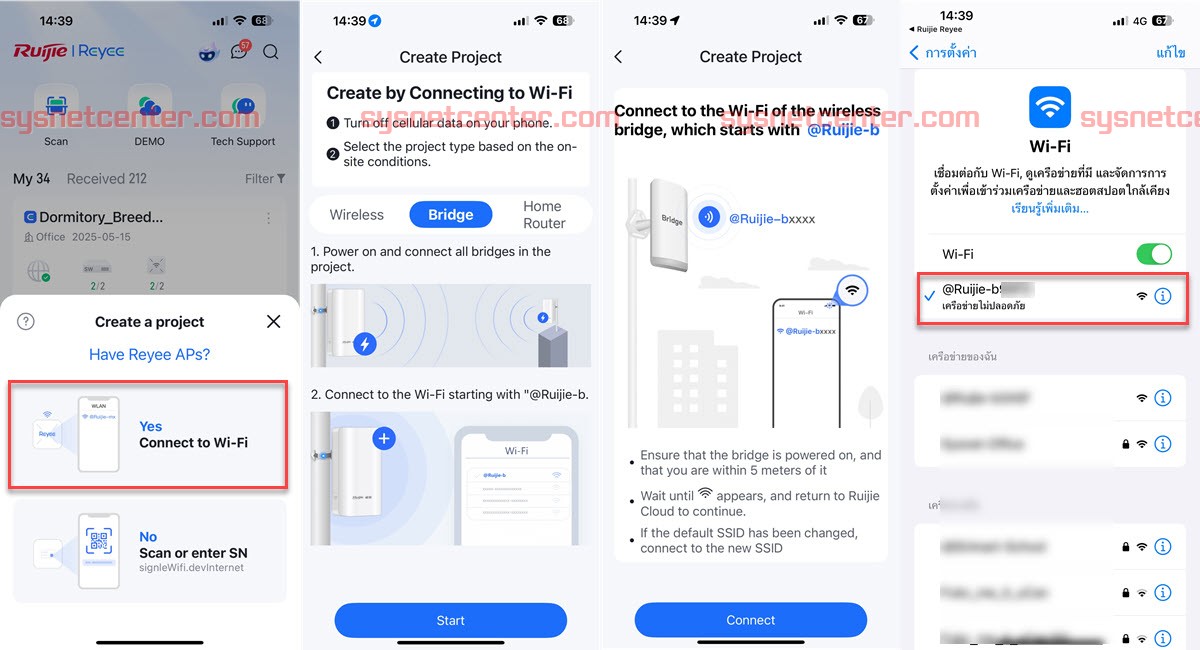

Create Project ทำการเชื่อมต่อ SSID Management เพื่อทำการ Managed ตัว EST330F-P ด้วย Smartphone ทำตามขั้นตอน Wizard ไปเรื่อยๆ

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

เรียบร้อยครับ

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

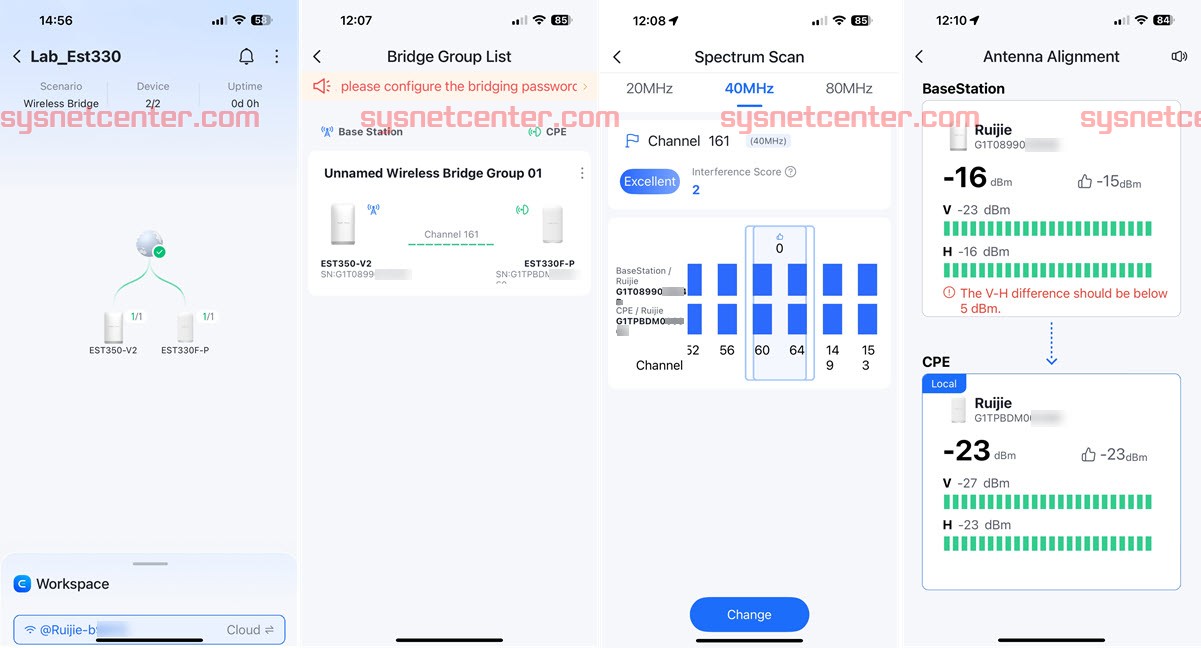

Tool

เข้า Project จะมี Tool สำหรับจัดการอุปกรณ์ เบื้องต้นเปลี่ยน Password SSID Management ก่อนครับ

Spectrum Scan จะเป็นการ Scan สัญญาณ 5GHz แถวๆนั้น เพื่อทำการเลี่ยงไม่ให้ช่องสัญญาณชนกันครับ

Antenna Alignment สำหรับปรับตำแหน่ง Wireless-Bridge ทั้งตัว Base และตัว CPE ให้ตรงกันมากที่สุด เมื่อตรงกันจะมีเสียงดังขึ้นมาครับ

Ruijie Cloud

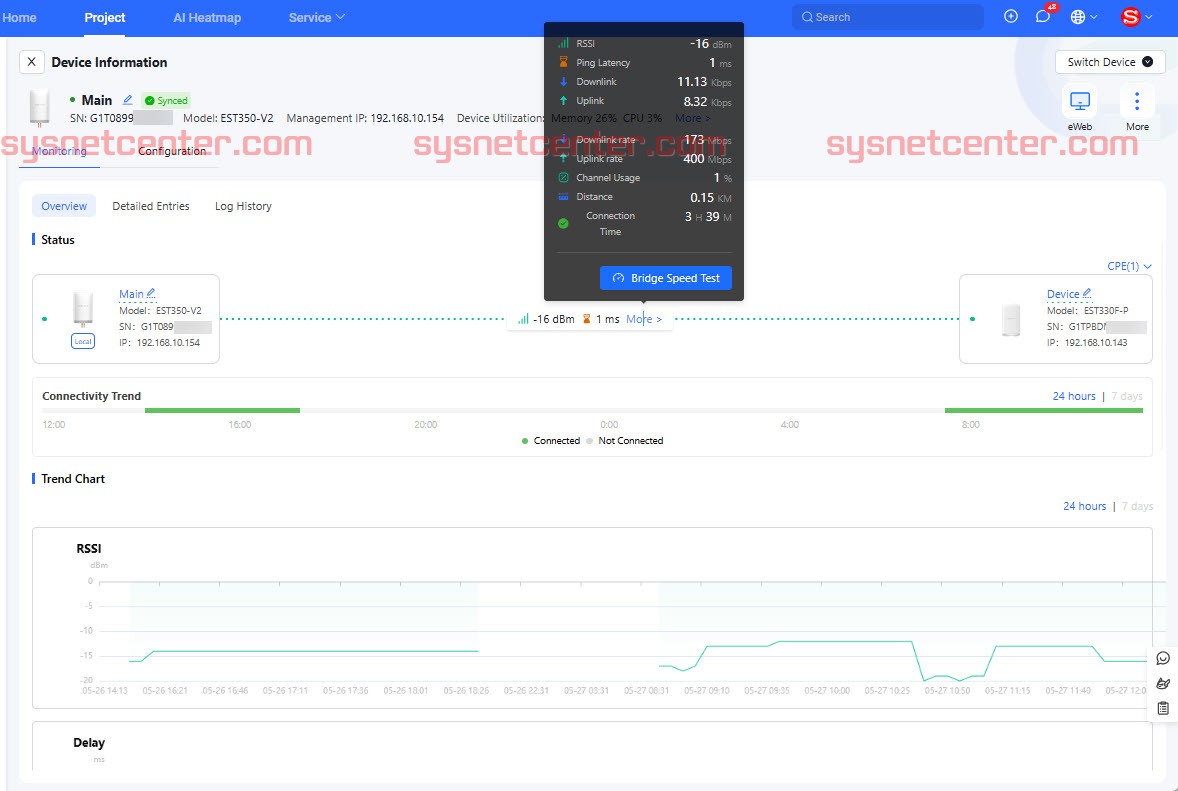

เข้า Ruijie Cloud ผ่าน Webbrowser จะมีรายละเอียดมากขึ้นครับ

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

Test Speed

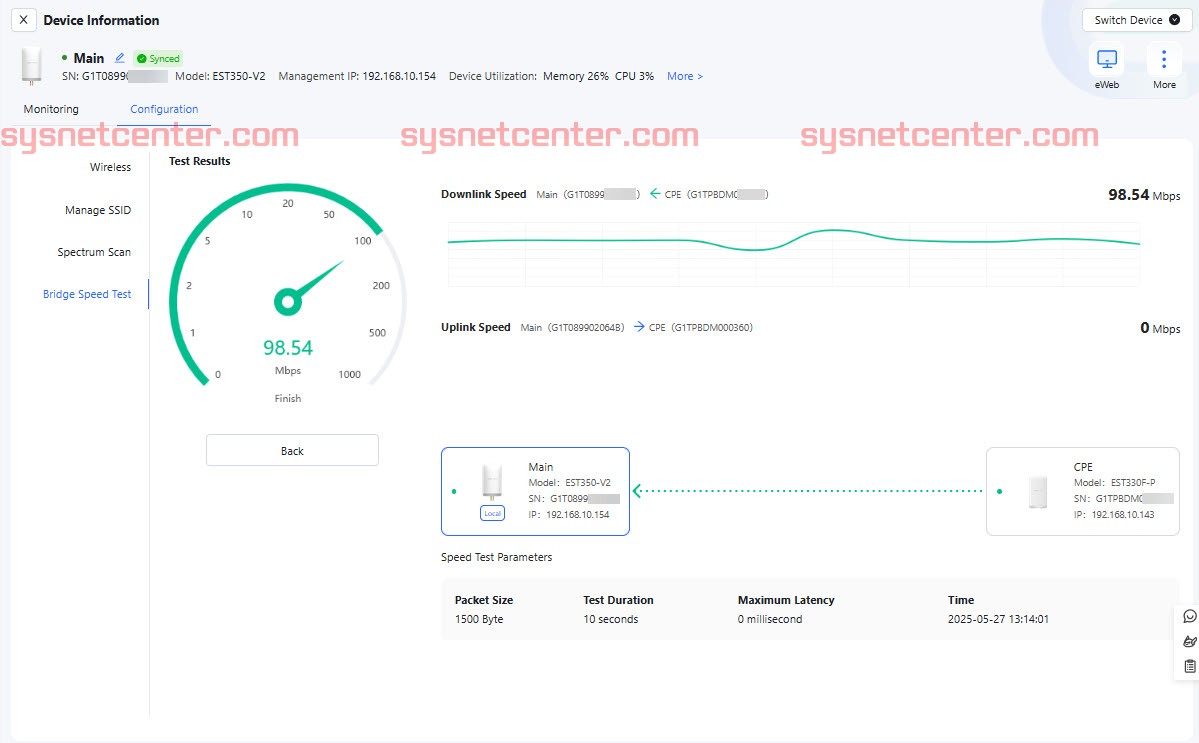

Test Speed ผ่าน Tool Bridge Speed Test

ด้วย Port LAN ความเร็ว 100Mbps ความเร็วเลยตันอยู่ราวๆ 9xMbps ครับ

มากพอสำหรับใช้ร่วมกับ IP-Camera อุปกรณ์ iOT หรือ ต่อเข้ากับ Wireless Router เพื่อกระจาย Internet ต่อก็ได้ครับ เพราะ Internet 100Mbps ก็ค่อนข้างเยอะแล้วครับ

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

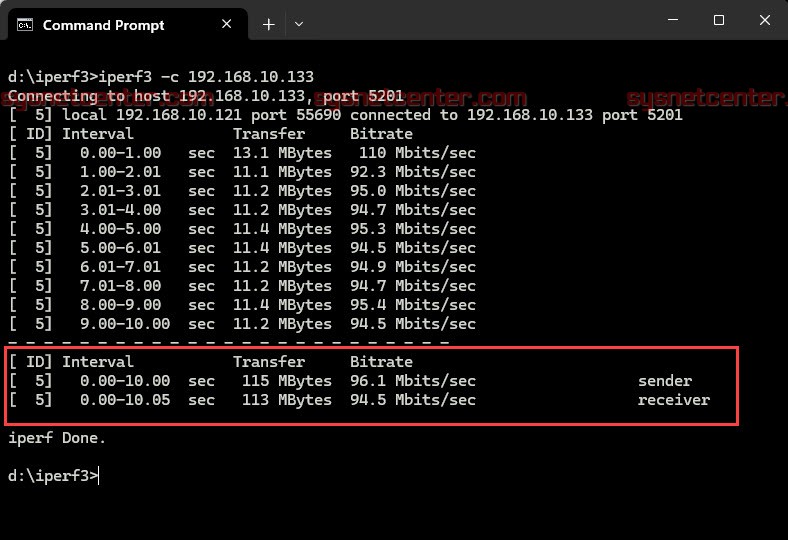

Test Speed ผ่าน iPerf

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

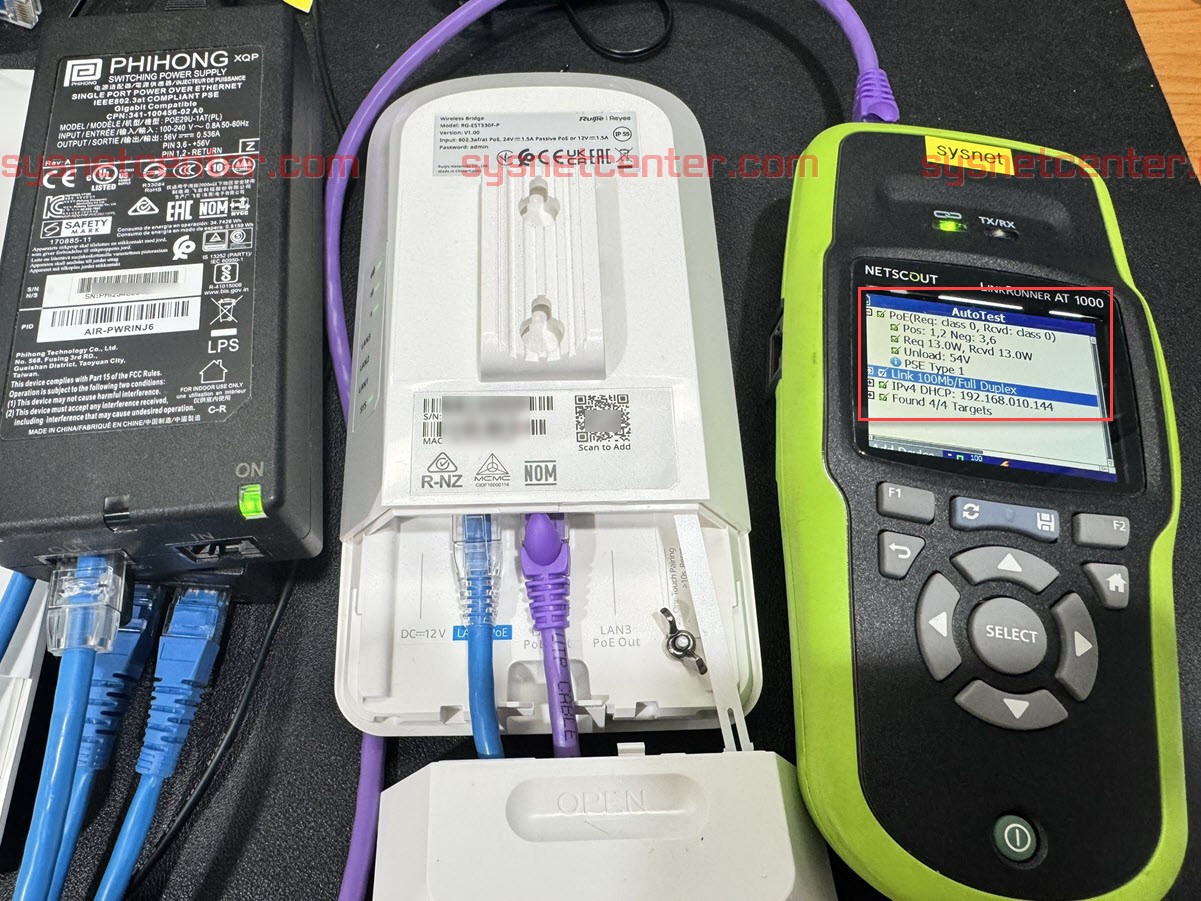

ทดสอบ POE-Out

ใช้ร่วมกับ Passive POE 24VDC และ POE 802.3at

Review RG-EST330F-P Wireless Bridge พร้อม POE-Out

RG-EST330F-P ติดตั้งง่าย เหมาะกับงานที่ไม่สะดวกเดินสาย LAN และปลายทางต้องการจ่ายไฟให้กับอุปกรณ์ที่รองรับ POE มาตรฐาน 802.3af เช่น IP-Camera สำหรับบันทึกภาพส่งไปยัง NVR หรือ Monitor ภาพที่ส่วนกลาง, iOT, Access Point เพื่อกระจายสัญญาณ WIFI
