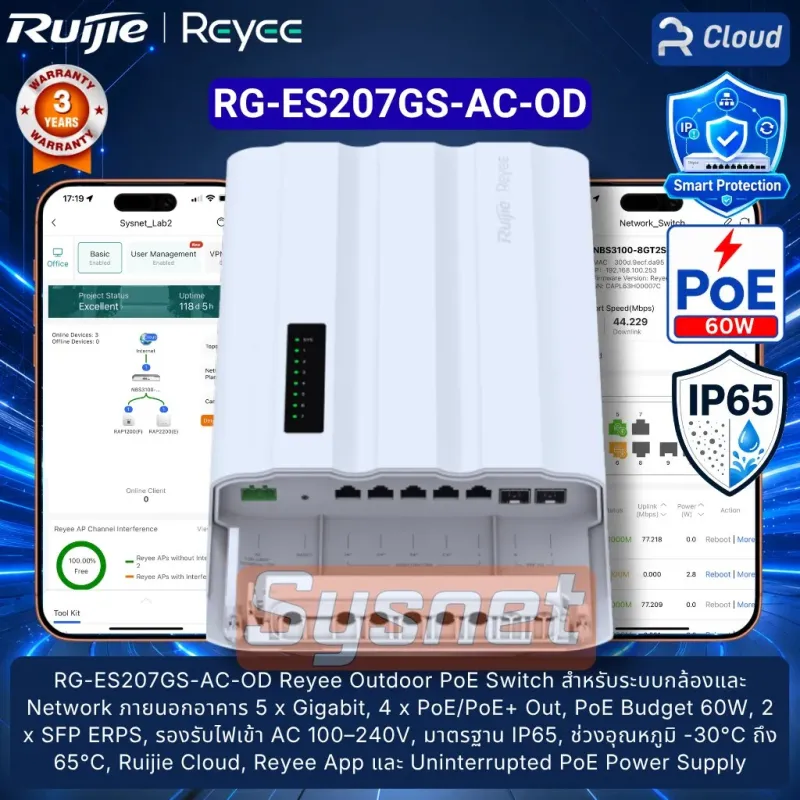

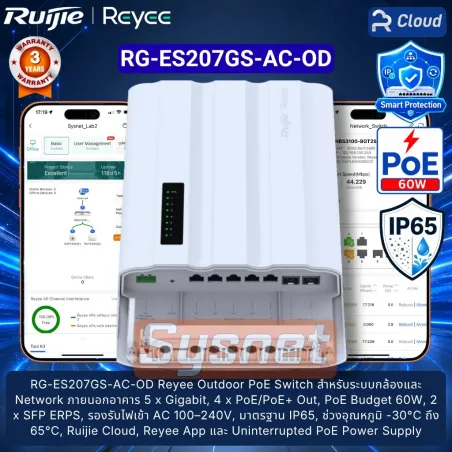

RG-ES207GS-AC-OD Ruijie Reyee Outdoor Cloud Managed PoE Switch 7-Port Gigabit, AC Input, 2×SFP, IP65

Ruijie Reyee RG-ES Series Switches Implementation Cookbook

Ruijie Reyee RG-ES207GS-AC-OD User Manual

คู่มือการใช้งานฉบับย่อ Ruijie Reyee RG-ES207GS-AC-OD

Ruijie Reyee RG-ES2 Series Switches 1.0(1)B1P52 Configuration Guide

Ruijie Reyee RG-ES207GS-AC-OD Switch Installation Guide

RG-ES207GS-AC-OD_Datasheet_Official

RG-ES207GS-AC-OD Ruijie Reyee Outdoor PoE Switch สำหรับระบบกล้องและ Network ภายนอกอาคาร

RG-ES207GS-AC-OD เป็น Ruijie Reyee Outdoor PoE Switch แบบ 7-Port Gigabit สำหรับงานติดตั้งภายนอกอาคาร เช่น ระบบกล้อง IP Camera, จุดกระจาย Network นอกอาคาร, เสากล้อง, ลานจอดรถ, โรงงาน, ฟาร์ม หรือพื้นที่ที่ต้องการ Switch Outdoor พร้อมรับไฟ AC โดยตรง รุ่นนี้บริหารจัดการผ่าน Ruijie Cloud และ Reyee App ได้ตามข้อมูลใน Datasheet

จุดเด่นของ RG-ES207GS-AC-OD Ruijie Reyee Outdoor PoE Switch

RG-ES207GS-AC-OD มีพอร์ต RJ45 แบบ 10/100/1000BASE-T จำนวน 5 พอร์ต และพอร์ต 1GE SFP จำนวน 2 พอร์ต โดยพอร์ต RJ45 จำนวน 4 พอร์ตรองรับ PoE/PoE+ Out สำหรับจ่ายไฟให้อุปกรณ์ปลายทาง เช่น กล้อง IP Camera, Access Point Outdoor หรืออุปกรณ์ Network ที่รองรับ PoE

พอร์ต 1GE SFP จำนวน 2 พอร์ตเหมาะกับงาน Fiber Uplink และการออกแบบระบบแบบ Ring ผ่าน ERPS ตามข้อมูลใน Datasheet ช่วยให้ระบบกล้องหรือ Network ภายนอกอาคารเชื่อมต่อกลับไปยังอาคารหลักหรือ Switch หลักได้ยืดหยุ่นขึ้น

AC Input พร้อม PoE Budget 60W

RG-ES207GS-AC-OD รองรับไฟเข้า AC โดย Datasheet ระบุ Rated Input Voltage 100V AC ถึง 240V AC, 50Hz ถึง 60Hz และใช้ Fixed Power Supply เหมาะกับไซต์งานที่มีไฟ AC อยู่ใกล้จุดติดตั้ง เช่น เสากล้อง ลานจอดรถ โรงงาน หรือจุด Outdoor ที่ต้องการติดตั้ง Switch ไว้ใกล้กล้องหลายตัว

PoE Budget รวมของรุ่นนี้อยู่ที่ 60W รองรับ PoE/PoE+ IEEE 802.3af/at จำนวน 4 พอร์ต ควรคำนวณกำลังไฟรวมของกล้องหรืออุปกรณ์ PoE ให้ไม่เกินค่าที่รุ่นรองรับ เพื่อให้ระบบทำงานได้เสถียร โดย Datasheet ระบุ Maximum Power Consumption 4.8W เมื่อไม่มี PoE Load และ 70W เมื่อใช้ PoE Load เต็ม

Outdoor Design มาตรฐาน IP65 สำหรับงานภายนอกอาคาร

ภาพ Highlight หน้า 3 ระบุ High Waterproof Level พร้อมมาตรฐาน IP65 และช่วงอุณหภูมิใช้งาน -30°C ถึง +65°C เหมาะกับงานติดตั้งกลางแจ้งที่ต้องเจอฝน ฝุ่น ความร้อน และสภาพแวดล้อมที่หนักกว่างานภายในอาคารทั่วไป

Datasheet ระบุ Surge Protection ที่ Service Port ±8kV Common Mode และ Power Connector ±6kV Common Mode / ±6kV Differential Mode พร้อม ESD Protection แบบ Air Discharge 8kV / Contact Discharge 6kV จึงเหมาะกับระบบกล้อง Outdoor ที่มีความเสี่ยงจากไฟกระชากและสัญญาณรบกวนมากกว่างานติดตั้งในอาคาร

All-in-one Outdoor Switch ลดอุปกรณ์หน้างาน

ภาพ Highlight หน้า 2 แสดงแนวคิด All in One โดยรวมอุปกรณ์ที่มักต้องใช้แยกกัน เช่น Weatherproof Box, PoE Switch, Power Strip และ Power Adapter ให้อยู่ในอุปกรณ์ Outdoor Switch ตัวเดียว ช่วยให้การติดตั้งบนเสาหรือจุด Outdoor เรียบร้อยขึ้น ลดจำนวนจุดต่อสาย และลดพื้นที่ติดตั้ง

ตัวเครื่องรองรับการติดตั้งแบบ Wall และ Pole โดยในกล่องมี Mounting Bracket, Hose Clamp, Expansion Anchor, Screw และ Terminal Block ตามรายการ Package Contents เหมาะกับงานติดตั้งบนผนัง เสา หรือจุดภายนอกอาคารที่ต้องการความแข็งแรงและดูแลหน้างานง่าย

เหมาะกับระบบกล้อง IP Camera และ Outdoor Network

RG-ES207GS-AC-OD เหมาะกับงาน CCTV Outdoor ที่ต้องการกระจายพอร์ตให้กล้องหลายตัวบนเสาเดียวกัน พร้อมเชื่อมต่อกลับด้วย Fiber หรือออกแบบวง ERPS เพื่อเพิ่มความต่อเนื่องของระบบ ตัวอุปกรณ์เป็น Layer 2 Switch รองรับ VLAN สูงสุด 32 VLAN, IEEE 802.1Q VLAN, Static Aggregation, DHCP Snooping, Port Isolation และ Storm Control ตาม Datasheet

รุ่นนี้รองรับ Camera Detection, PoE Watchdog และ Uninterruptible Power Supply upon Warm Start ซึ่งเหมาะกับงานกล้องที่ต้องการลดปัญหาหน้างาน เช่น กล้องค้าง กล้อง Offline หรือการรีสตาร์ทอุปกรณ์โดยไม่ต้องเดินทางไปที่จุดติดตั้งทุกครั้ง

การจัดการผ่าน Ruijie Cloud และ Reyee App

RG-ES207GS-AC-OD รองรับ eWeb Management, HTTP Login, HTTPS Login, Ruijie Cloud Management และ Ruijie Reyee App Management ผู้ดูแลระบบสามารถตรวจสอบสถานะ Switch, ดูพอร์ต, ตรวจสอบอุปกรณ์ และดูแลระบบผ่าน Cloud หรือ App ได้สะดวกขึ้น

ตัวเครื่องเป็น Fanless Design ระบายความร้อนแบบ Natural Cooling ใช้โครงสร้างตัวเครื่องแบบ Plastic Outdoor Enclosure ขนาด 328 × 200 × 62.8 มม. น้ำหนัก 1.38 กก. ไม่รวม Packaging และรองรับ MTBF 200,000 ชั่วโมง ตามข้อมูลใน Datasheet

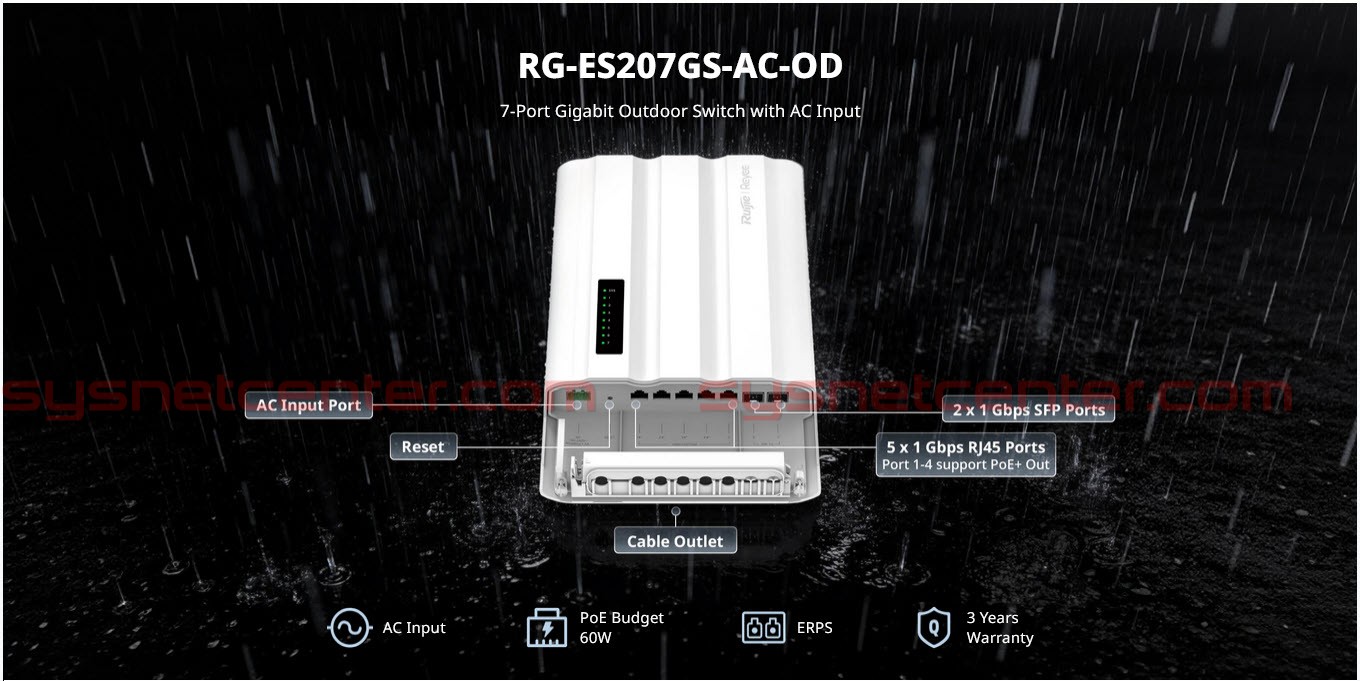

RG-ES207GS-AC-OD

7-Port Gigabit Outdoor Switch with AC Input

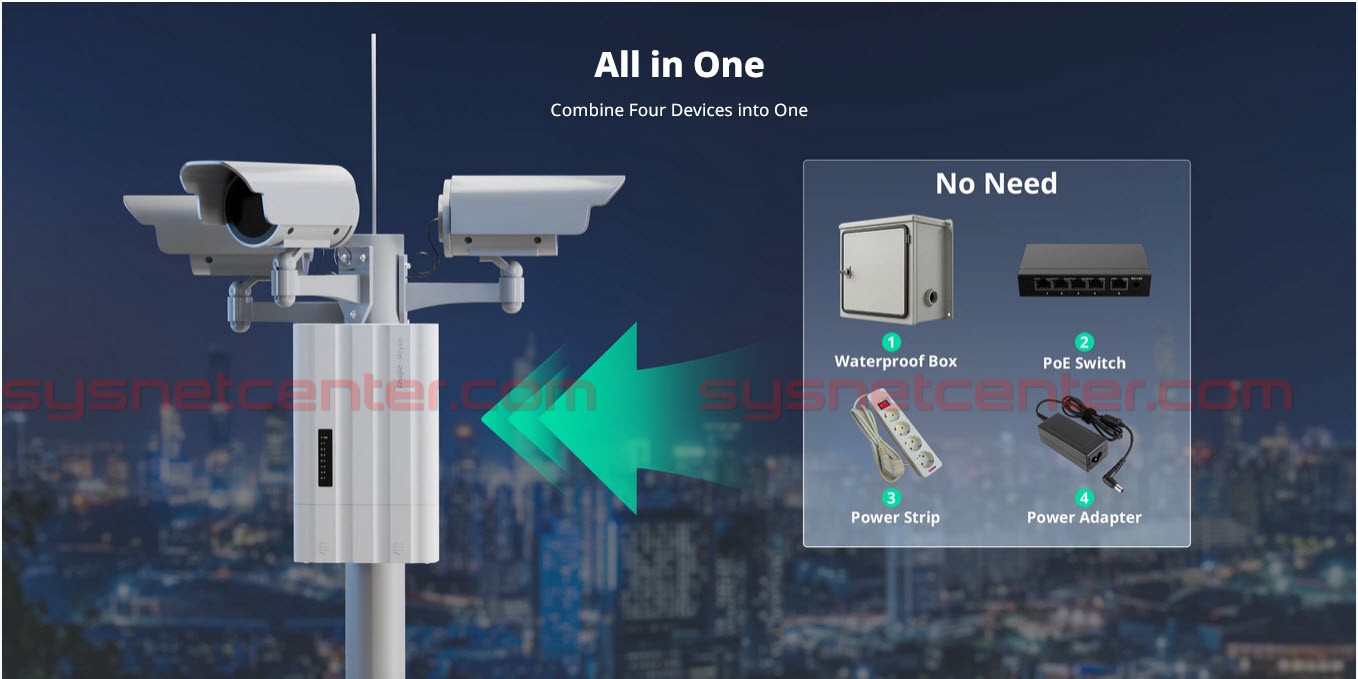

All in One

Combine Four Devices into One

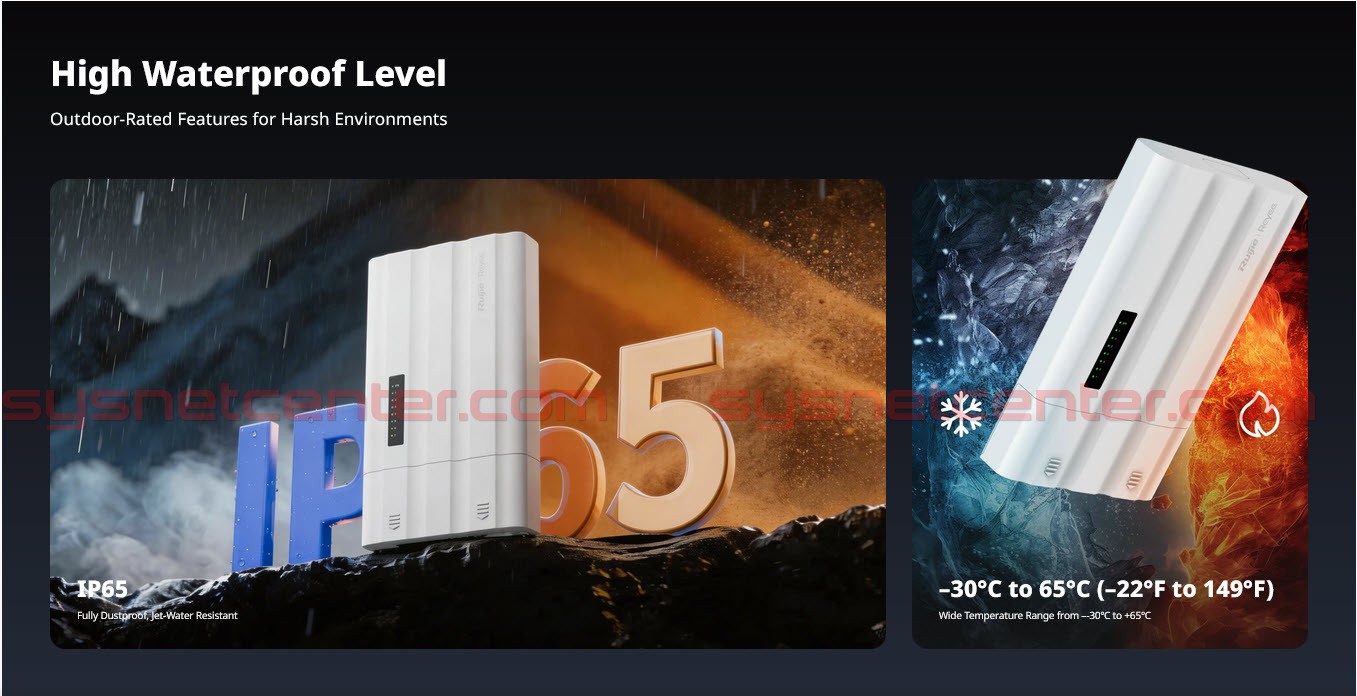

High Waterproof Level

Outdoor-Rated Features for Harsh Environments

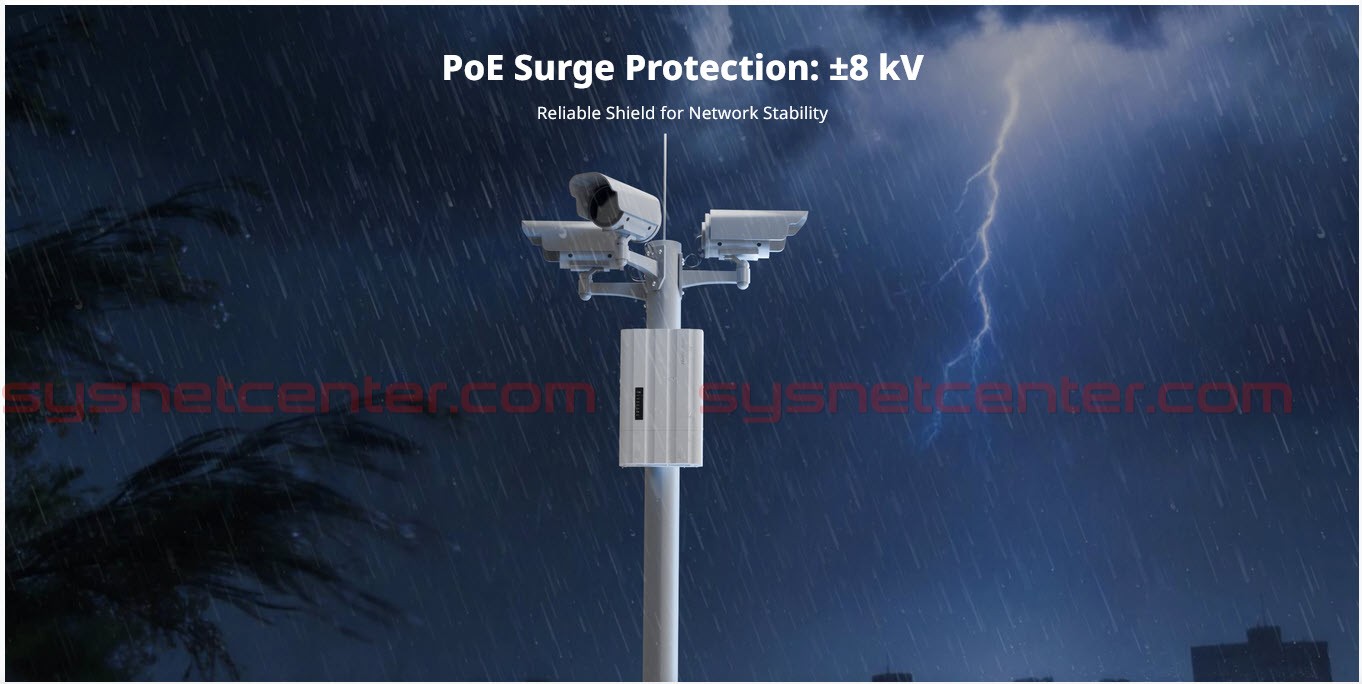

PoE Surge Protection: ±8 kV

Reliable Shield for Network Stability

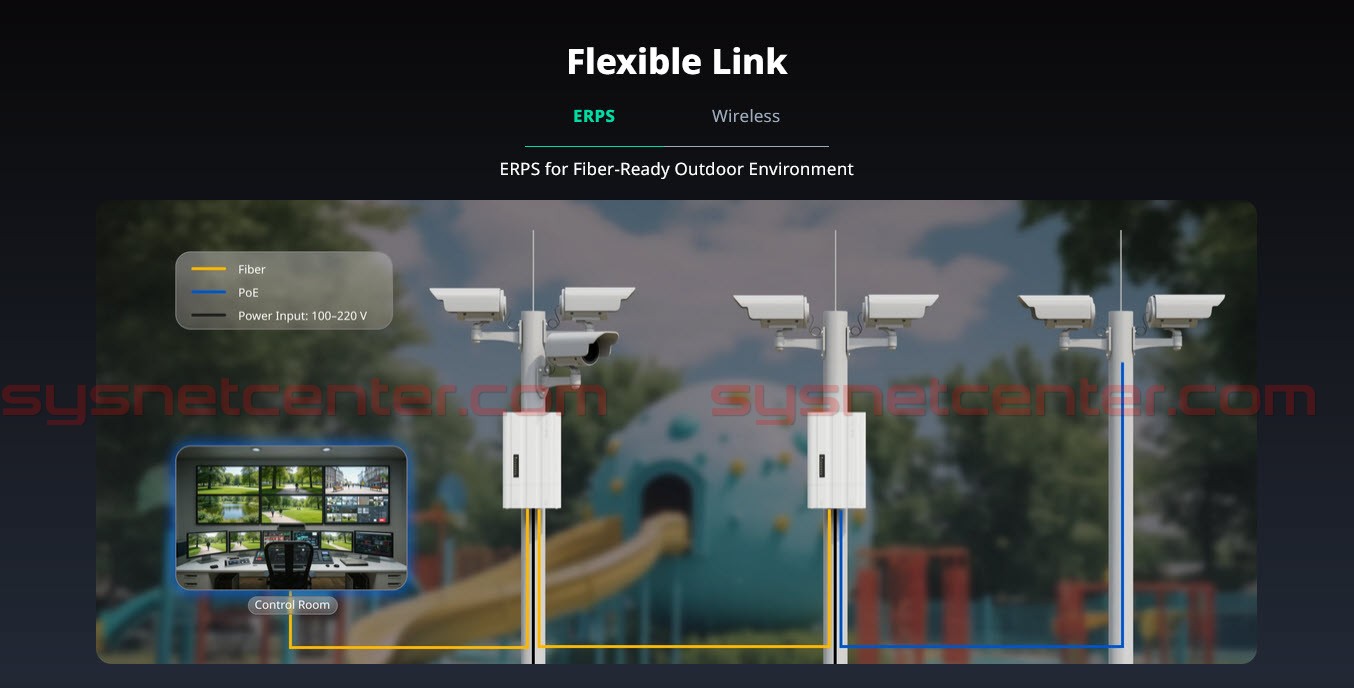

Flexible Link

ERPS

ERPS for Fiber-Ready Outdoor Environment

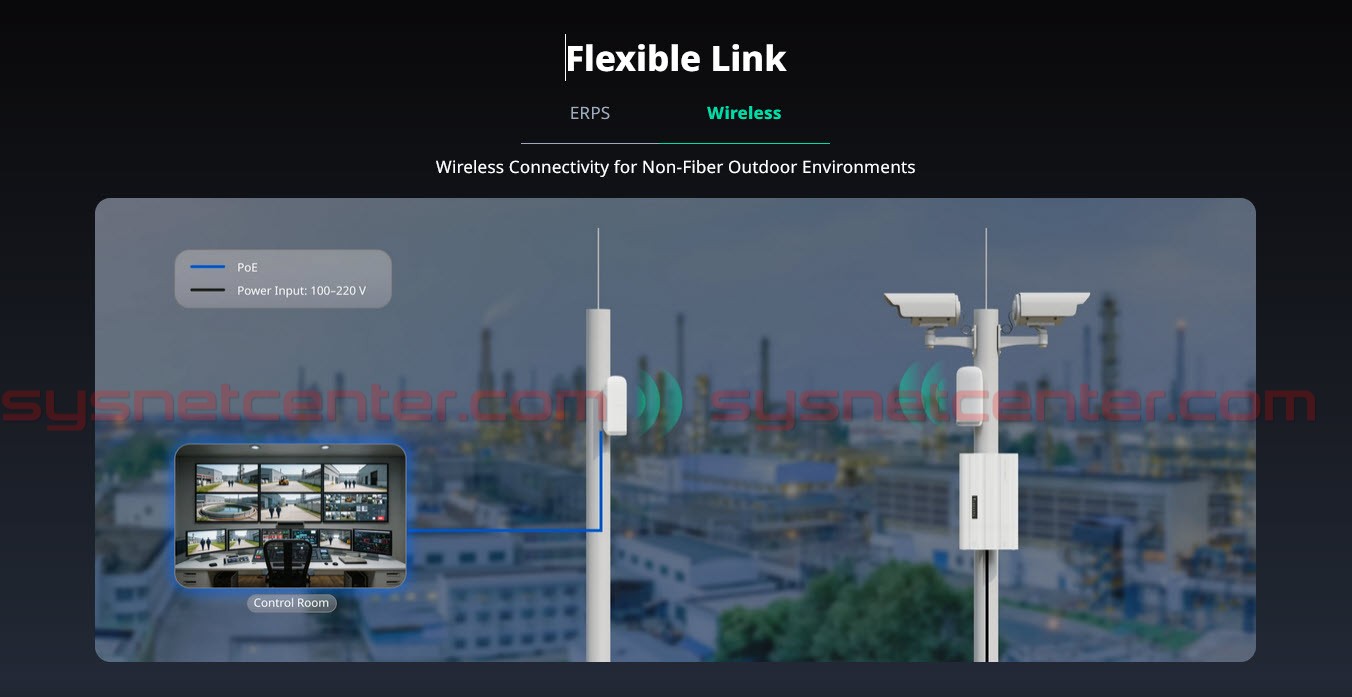

Wireless

Wireless Connectivity for Non-Fiber Outdoor Environments

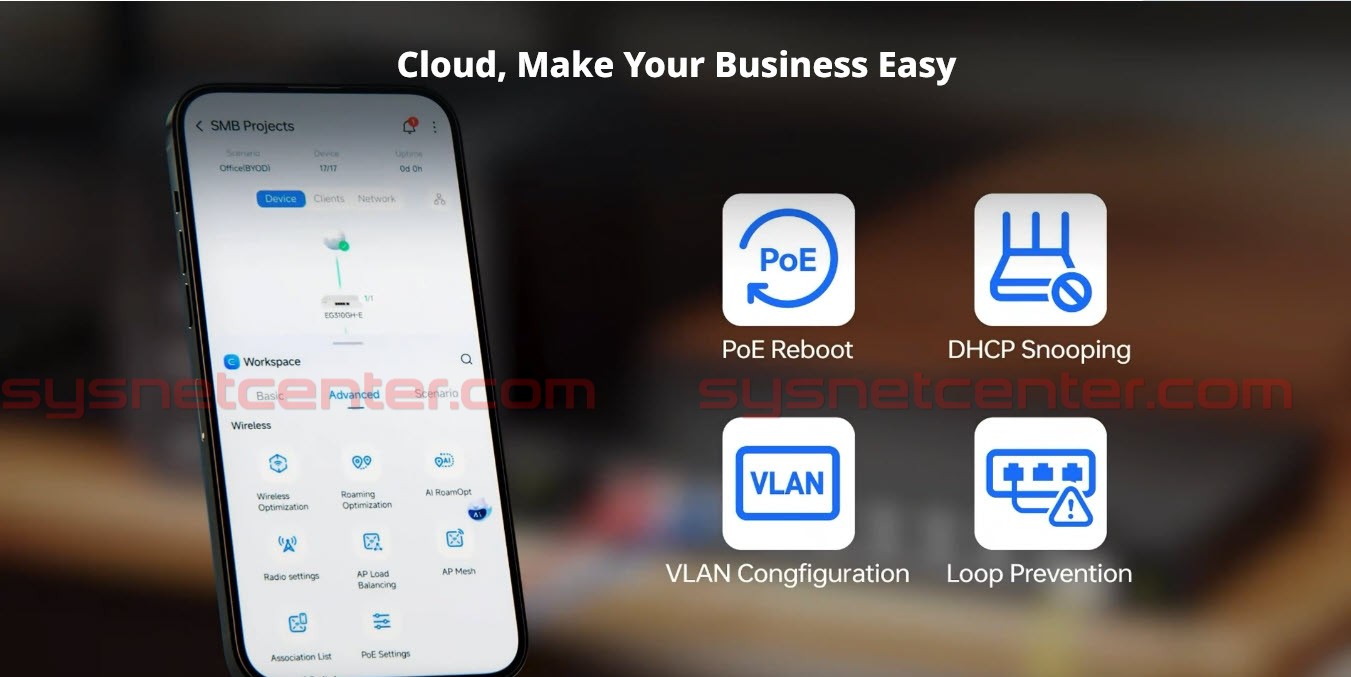

Cloud, Make Your Business Easy
