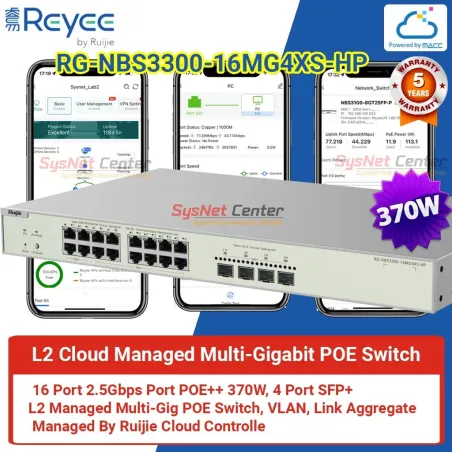

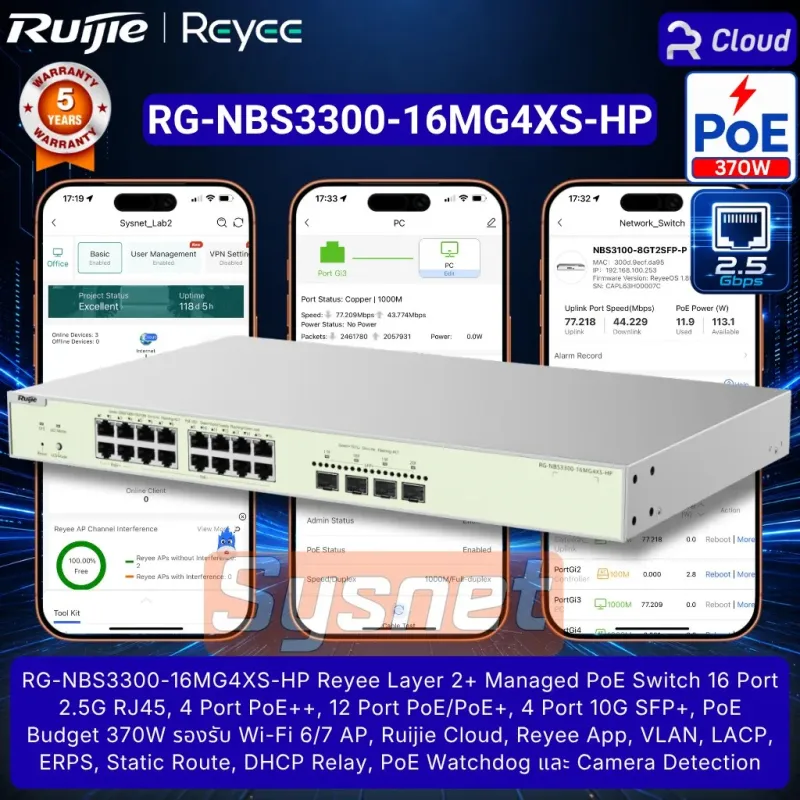

RG-NBS3300-16MG4XS-HP Ruijie Reyee Layer 2+ Managed PoE Switch 16-Port 2.5G พร้อม 4 Port PoE++ และ 4 Port 10G SFP+
RG-NBS3300-16MG4XS-HP เป็น Switch แบบ Multi-Gigabit สำหรับระบบ Network ที่ต้องการ Port ความเร็ว 2.5G พร้อมจ่ายไฟ PoE กำลังสูง เหมาะกับงานติดตั้ง Access Point Wi-Fi 6, Wi-Fi 7, กล้อง IP Camera, อุปกรณ์ IoT และระบบ Network ภายในสำนักงาน รุ่นนี้มี 16 Port 10/100/1000/2500BASE-T โดย Port 1–4 รองรับ PoE/PoE+/PoE++ และ Port 5–16 รองรับ PoE/PoE+ พร้อม 4 Port 10GE SFP+ สำหรับเชื่อมต่อ Uplink ไปยัง Core Switch, Aggregation Switch, Server, NAS หรือ Fiber Backbone
จุดเด่นของ RG-NBS3300-16MG4XS-HP Ruijie Reyee Switch
รุ่นนี้ออกแบบมาสำหรับงาน Access Switch ที่ต้องการรองรับอุปกรณ์ความเร็วสูงและอุปกรณ์ PoE กำลังสูงในตัวเดียว มี 16 Port 2.5G RJ45, 4 Port PoE++ สำหรับอุปกรณ์ที่ต้องการกำลังไฟสูง, 12 Port PoE/PoE+ สำหรับ Access Point และ IP Camera ทั่วไป พร้อม PoE Budget รวม 370W รองรับ Switching Capacity 160 Gbps และ Forwarding Rate 119.04 Mpps
16 Port 2.5G สำหรับ Wi-Fi 6 และ Wi-Fi 7 Access Point
Port RJ45 ทั้ง 16 Port รองรับความเร็ว 10/100/1000/2500BASE-T เหมาะกับ Access Point รุ่นใหม่ที่มี Port 2.5G ช่วยลดคอขวดจาก Port Gigabit เดิม โดยเฉพาะระบบ Wi-Fi 6 และ Wi-Fi 7 ที่ต้องการ Bandwidth สูงกว่าระบบ Wireless รุ่นเก่า
4 Port PoE++ สำหรับอุปกรณ์กำลังไฟสูง
Port 1–4 รองรับ PoE/PoE+/PoE++ ตามมาตรฐาน IEEE 802.3af/at/bt เหมาะกับ Access Point รุ่น High Power, อุปกรณ์ Wireless รุ่นใหม่ หรืออุปกรณ์ Network ที่ต้องการกำลังไฟสูง โดยภาพ Highlight ในไฟล์ระบุการจ่ายไฟสูงสุด 90W สำหรับ Port PoE++ ส่วน Port 5–16 รองรับ PoE/PoE+ ตามมาตรฐาน IEEE 802.3af/at
PoE Budget 370W สำหรับ Access Point และ IP Camera
RG-NBS3300-16MG4XS-HP มี PoE Budget รวม 370W รองรับการจ่ายไฟผ่านสาย LAN ให้กับ Access Point, IP Camera และอุปกรณ์ Network หลายจุดพร้อมกัน กำลังไฟสูงสุดของเครื่องอยู่ที่ 460W เมื่อมี PoE Load เต็ม และ 40W เมื่อไม่มี PoE Load
Uplink 10G SFP+ สำหรับระบบที่ต้องการความเร็วสูง
รุ่นนี้มี 4 Port 10GE SFP+ สำหรับเชื่อมต่อ Uplink ไปยัง Switch หลัก, Core Switch, Aggregation Switch, NAS, Server หรือ Fiber Link ระหว่างตู้ Rack รองรับ Static Aggregation และ LACP สำหรับรวม Link ระหว่าง Switch รวมถึง ERPS เพื่อเพิ่มความต่อเนื่องของระบบ Network
Layer 2+ พร้อม Static Route และ DHCP Relay
RG-NBS3300-16MG4XS-HP รองรับ IPv4 Static Route และ IPv6 Static Route โดยรองรับ IPv4 Static Route สูงสุด 64 รายการ และ IPv6 Static Route สูงสุด 64 รายการ รวมถึง DHCP Relay เหมาะกับระบบที่มีหลาย VLAN และต้องการให้ Switch ช่วยจัดการเส้นทางพื้นฐานในระบบ Network ภายในองค์กร
การจัดการผ่าน Ruijie Cloud และ Reyee App
RG-NBS3300-16MG4XS-HP รองรับ Ruijie Cloud Management, Ruijie Reyee App Management และ eWeb Management ผู้ดูแลระบบสามารถตรวจสอบสถานะ Switch, ดู Client, ตรวจสอบการทำงานของ Port, ตั้งค่า VLAN และดูแลระบบจากระยะไกลได้ รองรับ HTTP Login, HTTPS Login, Syslog และ SNMPv1, v2c, v3
ฟังก์ชัน Network และความปลอดภัย
รุ่นนี้รองรับ VLAN สูงสุด 4094, IEEE 802.1Q VLAN, Voice VLAN, STP, RSTP, MSTP, LLDP, LLDP-MED, IGMP Snooping, Full IGMPv3 Snooping, Port Mirroring, Rate Limiting, QoS และ Jumbo Frame 9216 bytes ด้าน Security รองรับ Port Isolation, Broadcast Storm Control, Multicast Storm Control, Unknown Unicast Storm Control, DHCP Snooping, ACL, IP-MAC-Port Binding, ARP Anti-Spoofing, IP Source Guard และ CPU Protection Policy
| Product Information |
| Model | RG-NBS3300-16MG4XS-HP |
| Product Type | Layer 2+ Multi-Gigabit Managed PoE++ Switch |
| Product Category | Layer 2+ |
| Recommended Use | Wi-Fi 6/7 Access Point, 2.5G Network, High-Power PoE Device, Office Network, CCTV, 10G Uplink และงาน Rack ภายในอาคาร |
| Port Specifications |
| Total RJ45 Ports | 16 |
| RJ45 Port Speed | 16 × 10/100/1000/2500BASE-T |
| PoE Ports | 16 Port PoE |
| PoE++ Ports | 4 Port PoE/PoE+/PoE++ |
| PoE/PoE+ Ports | 12 Port PoE/PoE+ |
| SFP Ports | ไม่มี |
| SFP+ Ports | 4 × 10GE SFP+ |
| Total Optical Ports | 4 |
| Combo Ports | ไม่มี |
| Console Port | ไม่ระบุใน Datasheet |
| Reset Button | 1 |
| DIP Switch | ไม่มี |
| PoE / Power Supply |
| PoE Standard | Port 1–4: PoE/PoE+/PoE++ (IEEE 802.3af/at/bt), Port 5–16: PoE/PoE+ (IEEE 802.3af/at) |
| PoE Budget | 370 W |
| PoE Power Pins | Port 1–4: 1–2 (-), 3–6 (+), 4–5 (+), 7–8 (-); Port 5–16: 1–2 (+), 3–6 (-) |
| Power Input | 100 V AC to 240 V AC, 50/60 Hz; Maximum input voltage 90 V AC to 264 V AC, 47 Hz to 63 Hz; Maximum input current 6 A |
| Maximum Power Consumption | 40 W ไม่มี PoE Load, 460 W เมื่อมี Full PoE Load |
| Power Output | ไม่มี |
| Power Supply | Fixed Power Supply |
| Performance / Capacity |
| Switching Capacity | 160 Gbps |
| Forwarding Rate | 119.04 Mpps |
| MAC Address Table | 16000 |
| Jumbo Frame | 9216 bytes |
| RAM | 512 MB |
| Flash Memory | 256 MB |
| Recommended Camera Limit | 200 W H.265: 300, 400 W H.265: 150 |
| Layer 2 / Switching Features |
| Maximum VLANs | 4094 |
| IEEE 802.1Q VLAN | รองรับ |
| Voice VLAN | รองรับ |
| Static Aggregation | รองรับ |
| LACP | รองรับ |
| STP / RSTP / MSTP | รองรับ IEEE 802.1d, IEEE 802.1w และ IEEE 802.1s |
| LLDP / LLDP-MED | รองรับ |
| ERPS | รองรับ |
| Rate Limiting | รองรับ Inbound และ Outbound Rate Limiting ตาม Interface Traffic |
| QoS | รองรับ 802.1p, DSCP, SP, WRR, SP+WRR และ Global QoS |
| IGMP Snooping | รองรับ IGMPv1 Snooping, IGMPv2 Snooping, Basic IGMPv3 Snooping และ Full IGMPv3 Snooping |
| Cable Test | รองรับ |
| Layer 3 / IP Routing |
| IPv4 Static Route | รองรับ |
| Maximum IPv4 Static Routes | 64 |
| IPv4 Routing Table Size | 6000 Host Routes |
| IPv6 Static Route | รองรับ |
| Maximum IPv6 Static Routes | 64 |
| IPv6 Routing Table Size | 128 Network Routes |
| DHCP Relay | รองรับ |
| DHCP Server | ไม่รองรับ |
| DHCP Client | รองรับ |
| OSPFv2 / OSPFv3 | ไม่รองรับ |
| Maximum ARP Entries | 1000 |
| Full ARP Table | รองรับ |
| Authentication |
| RADIUS | รองรับ |
| 802.1X Authentication | รองรับ Port-based และ MAC address-based 802.1X Authentication |
| Guest VLAN | รองรับ |
| Management |
| Ruijie Cloud Management | รองรับ |
| Ruijie Reyee App Management | รองรับ |
| eWeb Management | รองรับ |
| HTTP / HTTPS Login | รองรับ |
| SNMP | รองรับ SNMPv1, v2c และ v3 |
| Syslog | รองรับ |
| Port Mirroring | รองรับ |
| Client Auto-Discovery | รองรับ |
| Online Upgrade | รองรับ |
| SON | รองรับ |
| Fan Speed Adjustment | Automatic Speed Adjustment |
| PoE Watchdog | รองรับ |
| PoE Service Failure | รองรับ |
| PoE Power Overload | รองรับ |
| SSH | ไม่รองรับ |
| Security / Reliability |
| Port Isolation | รองรับ |
| Storm Control | รองรับ Broadcast, Multicast และ Unknown Unicast Storm Control |
| DHCP Snooping | รองรับ |
| CPU Protection Policy | รองรับ |
| ACL | รองรับ Standard ACL, Extended MAC ACL, Extended IP ACL และ IPv6 ACL |
| Maximum ACEs | Inbound Interface: 1900, Outbound Interface: 0 |
| IP-MAC-Port Binding | รองรับ |
| ARP Anti-Spoofing | รองรับ |
| IP Source Guard | รองรับ |
| Camera Detection | รองรับ |
| Loop Alarm | รองรับ |
| System Dual Backup | รองรับ เมื่ออุปกรณ์มาพร้อม ReyeeOS 2.320 หรือใหม่กว่า |
| Dual Backup for Uboot Partition | รองรับ |
| Surge Protection | Service Port: ±6 kV Common Mode; Power Connector: ±6 kV Common Mode และ Differential Mode |
| ESD Protection | Contact Discharge: 6 kV, Air Discharge: 8 kV |
| Physical and Environment |
| Casing | Metal |
| Dimensions | 440 mm × 267.5 mm × 43.6 mm |
| Weight | 3.6 kg without packaging materials |
| Shipping Weight | 5.24 kg |
| Fan | 2 × Fixed Fans |
| Cooling | Air Cooling, Left-to-Rear Airflow |
| Acoustic Noise | 40 dB ที่ 25°C |
| Mounting | Rack |
| Hot Swapping of Cables | Service Ports รองรับ Hot Swapping of Cables |
| Operating Temperature | 0°C to +50°C |
| Storage Temperature | -40°C to +70°C |
| Operating Humidity | 10% RH to 90% RH, non-condensing |
| Storage Humidity | 5% RH to 95% RH, non-condensing |
| Altitude | Operating Altitude -500 m to +5,000 m, Storage Altitude -500 m to +5,000 m |
| MTBF | 400,000 hours |
| Certification | CE, FCC |
| Package Contents |
| Device | 1 |
| Accessories | Rubber Pad 4, Power Cord Retention Clip 1, Screw 8 M4 × 8 mm, Grounding Cable 1 × 1 m, Power Cord 1 × 1.5 m, Rack-Mount Bracket 2 |
| Manual / Warranty Card | User Manual 1, Warranty Card 1 |
| Warranty | รับประกันศูนย์ Ruijie Thailand 5 ปี |
RG-NBS3300-16MG4XS-HP
16-Port Multi-Gigabit Layer 2 Managed Switch, 4 x SFP+ Uplink Ports
Integration with Wi-Fi 6/7 APs, Boosting Network Performance and Efficiency
90 W PoE Power Output Meet the Demand of High-Power Devices
CPP Protects the CPU from Attacks,Ensuring CPU Performance and Stability
Enterprise-grade Quality Ensures High Performance
Link Aggregation
IGMP Snooping
VLAN
Cloud, Make Your Business Easy
- SON, zero touch provisioning to Cloud
- Monitor switch statistics at anytime anywhere
- Configure VLANs on Ruijie Cloud APP
- Easy maintainance, save onsite time and cost
