VIGI C230

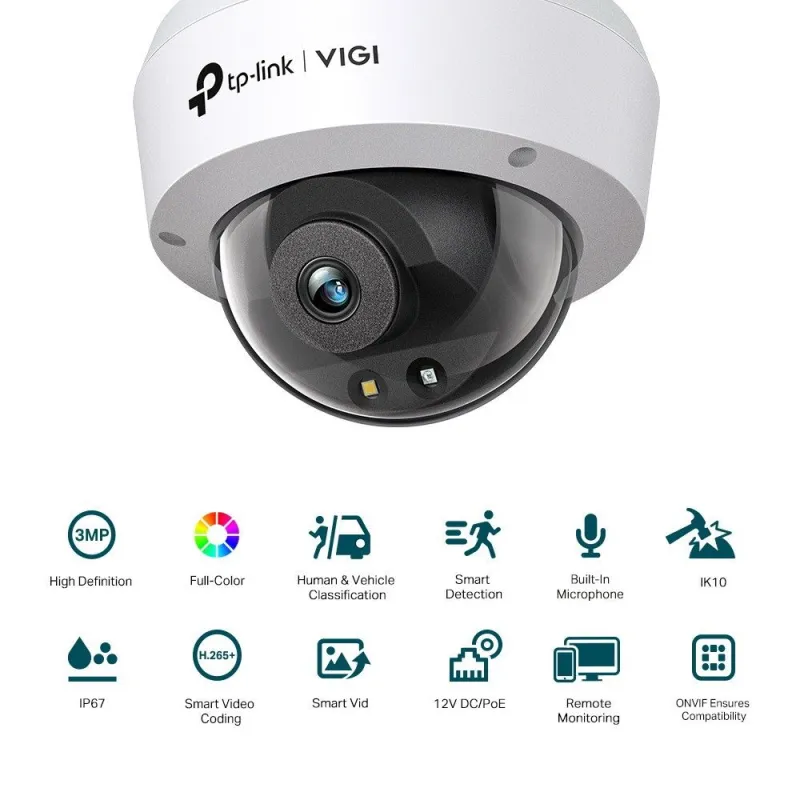

TP-Link VIGI 3MP Outdoor Full-Color Dome Network Camera
- 3MP Super-High Definition: The camera comes with 3MP-more than enough pixels to pick up some of the more discrete details.
- 24h Full-Color: Obtain 24-hour color details, even in pitch-black conditions, with its large-aperture lens, high-sensitivity sensor, and attached supplemental lights.
- Human & Vehicle Classification: Distinguishes humans and vehicles from other objects, so you receive more accurate event notifications.
- Smart Detection: Receive notifications and check feeds when someone crosses a boundary, enters an area you've set, obstructs the camera, or removes/abandons objects.
- Built-In Microphone: Features a built-in microphone to record anything going on within a 15-ft radius of the camera.
- IK10 Vandal-Proof & IP67 Waterproof: With vandal-resistant, rugged housing and waterproof design, this VIGI dome camera is built tough to withstand vandalism and harsh environments with rain and dust for constant security anywhere and anytime.
- H.265+: Without using any extra bandwidth, your cameras transmit compressed crystal-clear video to save disk space, ease network loads, and reduce monitoring costs without sacrificing image quality.
- Smart Video Enhancement: VIGI's professional technologies process videos to greatly improve their quality that is vital to your monitoring, including Smart IR, WDR, 3D DNR, and Night Vision.
- PoE/12V DC: Two types of power supply not only give you more convenience but also make your wiring remarkably easy.
- Flexible Management: Take full control over your security via four management methods: the web UI, NVR UI, VIGI app, and VIGI Security Manager.
VIGI C230 Product Specification |
Overview | TP-Link VIGI C230 กล้อง IP-Camera แบบ Dome ความละเอียด 3MP 24h Full-Color ติดตั้งภายใน/ภายนอกอาคาร กันน้ำกันฝุ่นมาตรฐาน IP67 เลนส์ให้เลือกขนาด 2.8/4mm บันทึก Video มาตรฐาน H.265+ รองรับ POE |
CAMERA |
| Image Sensor | 1/2.8” Progressive Scan CMOS |
| Shutter Speed | 1/3 to 1/10000 s |
| Slow Shutter | Yes |
| Minimum Illumination | Color: 0.005 Lux; 0 Lux with IR/White Light |
| Day/Night Mechanism | IR Cut Filter |
| Day/Night Switch | Unified/ Scheduled/ Auto |
LENS |
| Type | Fixed Focal Lens |
| Focal Length | 2.8 mm/4 mm |
| Aperture | 2.8 mm: F1.6
4 mm: F1.6 |
| FOV | • 2.8 mm:
Horizontal FOV: 107.5°, Vertical FOV: 57.2°, Diagonal FOV: 128.7°
• 4 mm:
Horizontal FOV: 84.4°, Vertical FOV: 44.3°, Diagonal FOV: 100.6° |
| Lens Mount | M12 |
| DORI Distance | • 2.8 mm:
Detect: 52 m (170 ft)
Observe: 22 m (71 ft)
Recognize: 10 m (34 ft)
Identify: 5 m (17 ft)
• 4 mm:
Detect: 70 m (230 ft)
Observe: 29 m (96 ft)
Recognize: 14 m (46 ft)
Identify: 7 m (23 ft) |
Angle Adjustment (Manual) |
| Range | • Pan: 0° to 355°
• Tilt: 0° to 75° |
ILLUMINATOR |
| IR LED | • Quantity: 1
• Range: 30m
• Wavelength: 850nm |
| White LED | • Quantity: 1
• Range: 30m |
| Illuminator On/Off Control | Auto/Scheduled/Always on/Always off |
VIDEO |
| Max. Resolution | 2304 × 1296 |
| Main Stream | • Frame Rate: 1fps, 5fps, 10fps, 15fps, 20fps, 25fps
• Resolution: 2304x1296, 2048x1280, 1920x1080, 1280x720
Note: If the image rotation is set to 90° or 270°, the frame rate only supports up to 20fps. |
| Sub-Stream | • Frame Rate: 1fps, 5fps, 10fps, 15fps, 20fps, 25fps
• Resolution: 704x576, 640x480, 352x288, 320x240
Note: If the image rotation is set to 90° or 270°, the frame rate only supports up to 20fps. |
| Bit Rate Control | CBR, VBR |
| Video Compression | • Main Stream: H.265+/H.265/H.264+/H.264
• Sub-Stream: H.265/H.264 |
| H.264 Type | High Profile |
| H.264+ | Main Stream Supported |
| H.265 Type | Main Profile |
| H.265+ | Main Stream Supported |
| Video Bit Rate | • Main Stream: 256 Kbps to 4 Mbps
• Sub-Stream: 64 Kbps to 512 Kbps |
Image |
| Image Settings | • Mirror
• Brightness
• Contrast
• Saturation
• Sharpness
• Exposure
• WDR
• White Balance
• Prevent Overexposure to Infrared Light
• HLC Adjustable by Client Software
• Rotation(90°/270°) |
| Image Enhancement | BLC/3D DNR/HLC/SmartIR |
| Wide Dynamic Range | DWDR |
| SNR | ≥ 52 dB |
| Image Parameters Switch | Yes |
| Privacy Mask | Up to 4 Masks |
| ROI | 1 Region |
| OSD Setting | Yes |
AUDIO |
| Audio Communication | N/A |
| Audio Input | Yes |
| Audio Output | N/A |
| Audio Compression | Yes |
| Audio Sampling Rate | 8KHz |
| Environment Noise Filtering | Yes |
| Audio Bit Rate | 64 Kbps(G.711 alaw) |
NETWORK |
| Protocol | • TCP/IP
• UDP
• ICMP
• HTTP
• HTTPS
• DHCP, DNS, RTSP
• NTP
• UPnP
• SSL/TLS
• FTP/SFTP
• RTP
• IPv4
• IPv6
• ARP |
| ONVIF | Yes |
| API | Open Network Video Interface (Profile S) |
| Simultaneous Live View | 3 Main Streams & 3 Sub-Streams |
| Client | VIGI App, VIGI Security Manager, Web UI |
| Web Browser | • Google Chrome® 57 and above
• Firefox® 52 and above
• Safari® 11 and above
• Microsoft® Edge 91 and above |
| Cloud | Yes |
| Security | Password Protection, HTTPS Encryption, IP Address Filter, Digest Authentication |
ALARM AND EVENT MANAGEMENT |
| Smart Event | • Intrusion Detection
• Line-Crossing Detection
• Region Entering Detection
• Region Exiting Detection
• Object Abandoned/Removal Detection
• Abnormal Sound Detection
• People Detection
• Vehicle Detection |
| Basic Event | • Motion Detection (Enhanced with Human & Vehicle Classification for more accurate alerts)
• Video Tampering Detection
• Exception ( Illegal Login) |
| Alarm Linkage | • White Light Flashing
• Message Push |
INTERFACES |
| Network Interface | 1 RJ45 10/100M Self-Adaptive Ethernet Port, PoE |
| Alarm | N/A |
| Reset Button | N/A |
| Power | DC Power Port |
| On-board Storage | N/A |
| Built-in Microphone | Yes; Records Anything Going on within a 16.4-ft (5 m) Radius of the Camera |
| Built-in Speaker | N/A |
| Audio | N/A |
GENERAL |
| Operating Temperature | -30–60 °C |
| Storage Temperature | -40–60 °C |
| Operating Humidity | 95% or Less (Non-Condensing) |
| Storage Humidity | 95% or Less (Non-Condensing) |

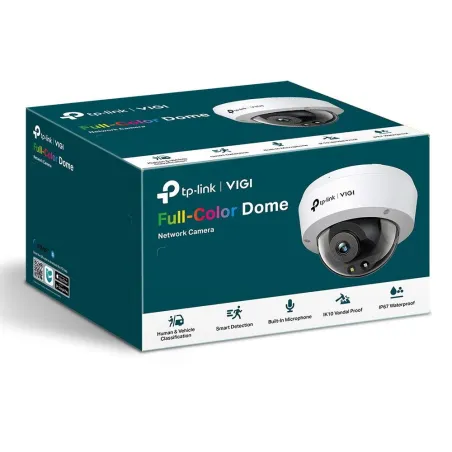

| Package Content | • VIGI Network Camera
• Quick Start Guide
• Waterproof Cable Attachments
• Mounting Accessories |
| Material | Plastic |
| Net Weight | 0.29 Kg |
| Gross Weight | 0.47 Kg |
| Power Supply | • 12V DC ± 5%, Max. 4.7 W, 5.5mm Coaxial Power Plug
• PoE: 802.3af/at, class 0, Max. 5.5 W |
| Protection | IP67 Waterproof, IK10 Vandal Proof |
| Product Dimensions (L x W x H) | 115× 115× 86 mm (4.53× 4.53× 3.39 in) |
| Certifications | CE, NTRA, VCCI, BSMI |
รับประกัน | ประกันศูนย์ TP-Link Thailand 3 ปี |
All The Colors, All The Time

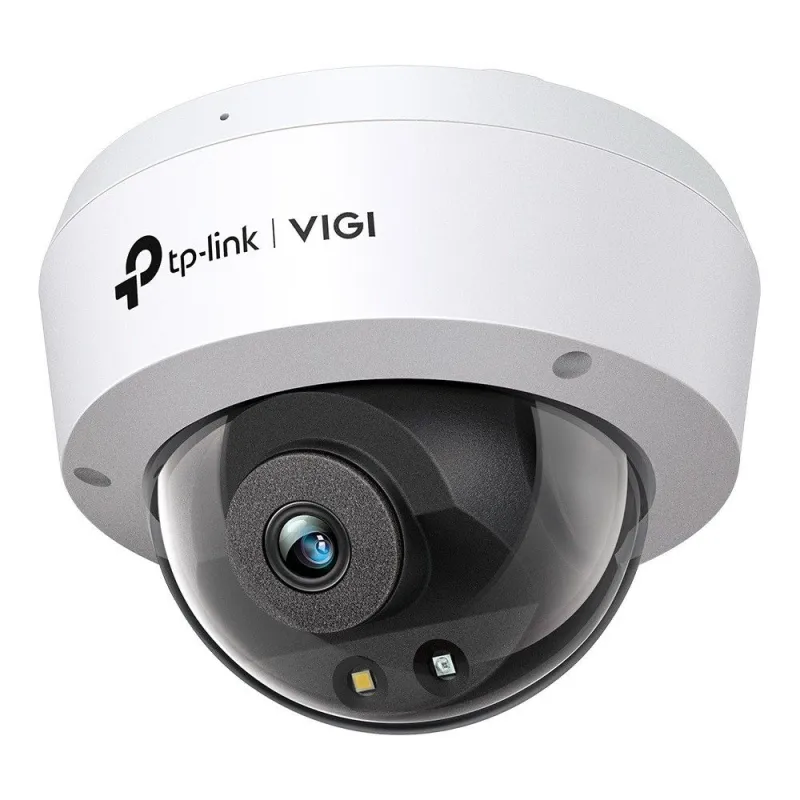

TP-Link VIGI C230 3MP Outdoor Full-Color Dome Network Camera

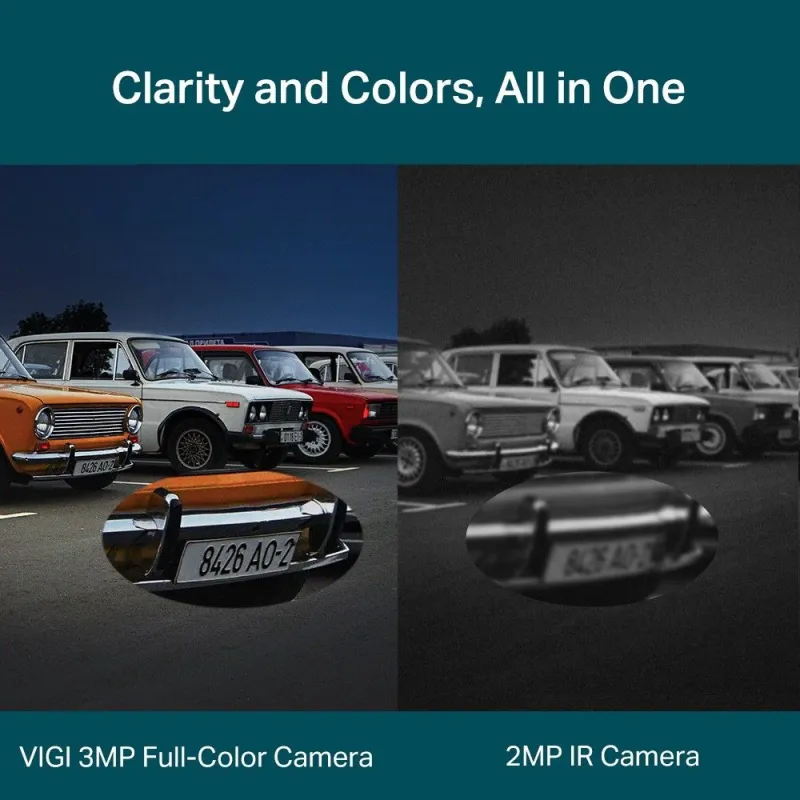

Clarity and Colors, All in One
Monitor 24-hour clear and colorful details even in pitch dark night. VIGI Full-Color camera provides maximum 3MP resolutions and ensures colorful monitoring with its large-aperture lens, high-sensitivity sensor, and attached supplemental lights.
Human & Vehicle Classification
มาพร้อมกับชิปประมวลผล AI รองรับระบบอัลกอริทึมขั้นสูง ช่วยให้สามารถแยกแยะบุคคลและยานพาหนะออกจากวัตถุชนิตอื่น ให้คุณสามารถปรับแต่งการแจ้งเตือนได้ตามความต้องการใช้งาน เพื่อให้ได้รับการแจ้งเตือนที่แม่นยำ
ระบบจำแนกบุคคลและยานพาหนะ
เปิดใช้งานเฉพาะระบบจำแนกบุคคล
เปิดใช้งานเฉพาะระบบจำแนกยานพาหนะ
We keep an eye on your business.
ระบบตรวจจับที่ชาญฉลาด
ด้วยการทำงานของอัลกอริทึม AI บนกล้องวงจรปิด VIGI ที่มีระบบตรวจจับที่ชาญฉลาด คุณจะได้รับการแจ้งเตือนเมื่อพบการบุกรุก การเข้าพื้นที่ การบดบังหน้าเลนส์ และการเคลื่อนย้ายหรือละทิ้งวัตถุ
No more silent surveillance.
Built-In Microphone
The VIGI camera features a built-in microphone to record anything going on within a 15-ft radius of the camera. This gives you more detailed monitoring for greater peace of mind.

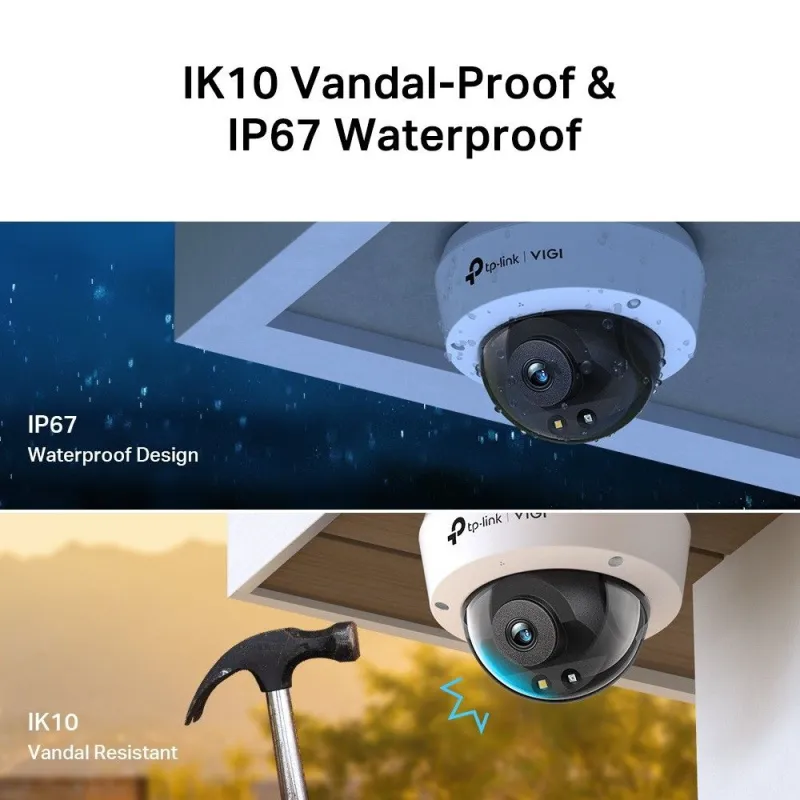

IK10 Vandal-Proof & IP67 Waterproof
With vandal-resistant, rugged housing and waterproof design, this VIGI dome camera is built tough to withstand vandalism and harsh environments with rain and dust for constant security anywhere and anytime.
Never miss a detail.

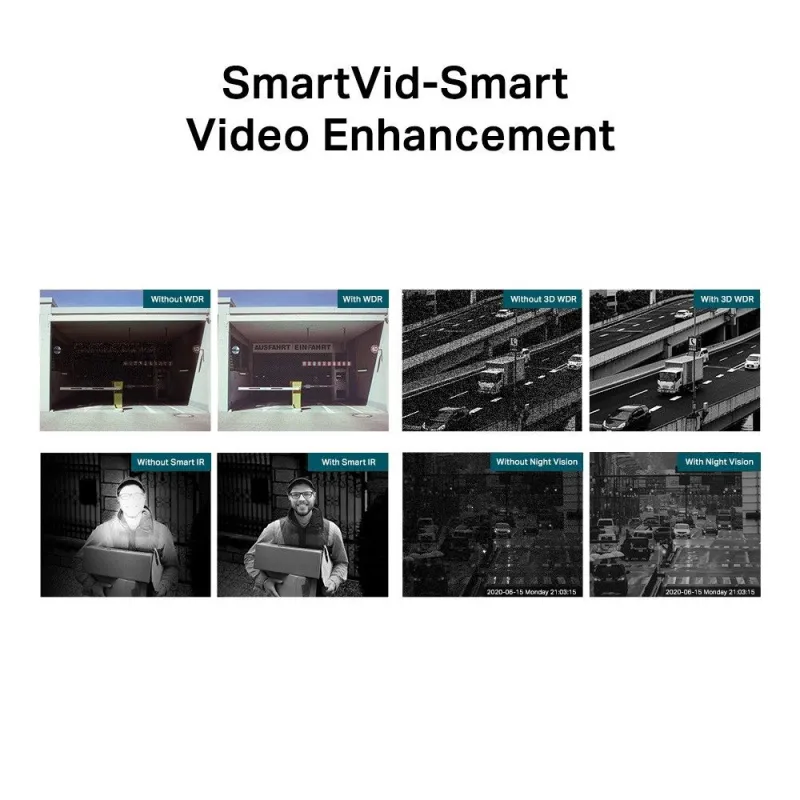

SmartVid - เพิ่มประสิทธิภาพการแสดงผลอย่างชาญฉลาด
เทคโนโลยีการประมาลผลภาพวิดีโอระดับมืออาชีพของ VIGI จะช่วยปรับปรุงคุณภาพการแสดงผลภาพให้ดียิ่งขึ้น มาพร้อมกับเทคโนโลยี Smart IR, WDR, 3D DNR และ Night Vision
เลนส์ขนาด 2.8/4 มม.
ไม่ว่าคุณจะต้องการเลนส์มุมกว้างเพื่อให้ครอบคลุมพื้นที่แคบอย่างลิฟต์โดยสาร หรือเลนส์ระยะไกลเพื่อรองรับพื้นที่กว้างอย่างลานจอดรถ C320I มีขนาดหน้าเลนส์ 3 ระยะให้เลือกเพื่อให้ครอบคลุมความต้องการของคุณ

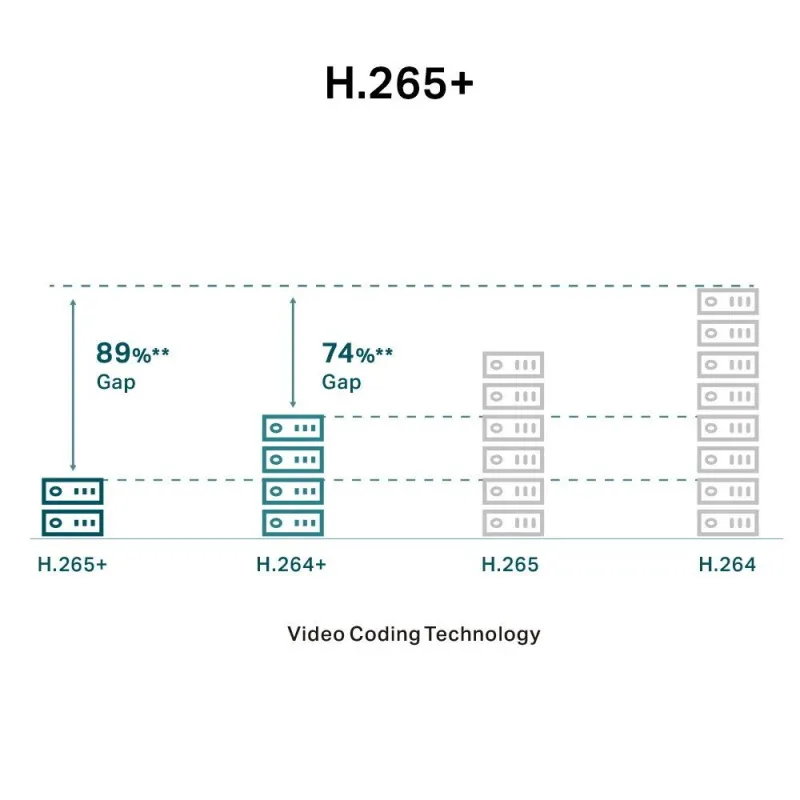

More compression. More savings. Same quality.
กล้องวงจรปิดจะทำการส่งข้อมูลวิดีโอความคมชัดสูงที่ผ่านการบีบอัดเพื่อประหยัดพื้นที่จัดเก็บข้อมูล ลดปริมาณการใช้งานแบนด์วิธให้น้อยลง ช่วยลดขนาดไฟล์พื้นที่จัดเก็บข้อมูลโดยไม่ลดความละเอียดภาพ
**ผลการคำนวณจากการทดลองโดยใช้กล้องวงจรปิด VIGI ความละเอียด 3 ล้านพิกเซล ประสิทธิภาพในการใช้งานจริงอาจแตกต่างกัน ขึ้นอยู่กับสถานการณ์ที่เกิดขึ้น ความละเอียดของภาพ และปัจจัยอื่นๆ
Discover the best way to power your camera. PoE/12V DC
Two power supply ways not only give you more convenience but also make your wiring remarkably easy.
Flexible Installation Gives You More Convenience.
Easily route your camera's cable into a dropped ceiling or avoid drilling by slotting it through the camera's side outlet.
Flexible Management
จัดการระบบความปลอดภัยของคุณได้เต็มที่ผ่าน 3 ช่องทาง : หน้าระบบตั้งค่าใน NVR, แอป VIGI บนมือถือ และโปรแกรม VIGI Security Manger
One system. Full security.
ระบบเฝ้าระวังระดับมืออาชีพของ VIGI โดย TP-Link ให้ความสำคัญกับการปกป้องธุรกิจที่คุณรัก - สามารถติดตั้งได้ง่ายดาย ใช้งานได้ทุกที่ทุกเวลา พร้อมฟังก์ชันการใช้งานที่โดดเด่นของเรา และการรับประกันคุณภาพสินค้า เพื่อให้มั่นใจว่าธุรกิจของคุณจะปลอดภัยให้คุณดำเนินธุรกิจได้อย่างสบายใจ
