VIGI NVR1004H-4P
VIGI NVR 4 Channel PoE+ Network Video Recorder
- 4K HDMI Video Output & 16MP Decoding Capacity: ภาพละเอียดคมชัดสูงถึง 8MP และแสดงผลได้ 4-แชนเนล ให้คุณบันทึกได้ทุกรายละเอียดจากทุกมุมมอง†
- Simplified Deployment with PoE+: เชื่อมต่อและจ่ายไฟให้กล้อง PoE ได้ง่ายผ่านสาย RJ45 เพียงเส้นเดียว ไม่จำเป็นต้องใช้อะแดปเตอร์
- 4-Channel Simultaneous Playback§: เล่นไฟล์วิดีโอย้อนหลังจากกล้องวงจรปิดได้ 4 ตัวพร้อมกัน เร่งความเร็วการเล่นภาพย้อนหลัง และค้นหาเหตุการณ์ในตารางเวลาเพื่อให้ง่ายต่อการตรวจสอบ
- H.265+: ไม่ต้องใช้แบนด์วิดท์เพิ่มเติม กล้องวงจรปิดจะทำการส่งข้อมูลวิดีโอความคมชัดสูงที่ผ่านการบีบอัดเพื่อประหยัดพื้นที่จัดเก็บข้อมูล ให้คุณเรียกดูข้อมูลได้อย่างสะดวกรวดเร็ว และลดค่าใช้จ่ายในการจัดเก็บข้อมูลโดยไม่ลดความละเอียดภาพ
- ONVIF Ensures Compatibility△: สามารถใช้งานกล้องวงจรปิดของ VIGI และแบรนด์อื่น ๆ ที่รองรับ ONVIF ร่วมกันได้ง่ายเพื่อสร้างระบบรักษาความปลอดภัยที่ทรงพลัง
- Plug & Play: สามารถเพิ่มกล้องวงจรปิด VIGI เข้าไปในระบบ NVR ได้อย่างอัตโนมัติและเปิดใช้งานได้ทันที ให้การติดตั้งเป็นเรื่องง่ายและรวดเร็วกว่าที่เคย
- 24/7 Continuous Recording: จัดเก็บข้อมูลไฟล์วิดีโอจากกล้องวงจรปิดที่เชื่อมต่อได้สูงถึง 16 TB*** เพื่อการเก็บรักษาข้อมูลอย่างรวดเร็วและความสะดวกสบายในการเข้าถึงข้อมูล
- Remote Monitoring: รองรับการใช้งานร่วมกับแอปฯ VIGI, Web UI และโปรแกรม VIGI Security Manager ให้คุณควบคุมและจัดการจากระยะไกลได้ง่ายและสะดวกสบาย
- Two-Way Audio: รองรับการใช้งานร่วมกับระบบอินเตอร์คอม ให้คุณสื่อสารโต้ตอบในขณะที่คุณดูภาพกล้องวงจรปิดจากทุกที่ เหมาะกับการใช้เป็นระบบจัดการ
- 80 Mbps Video Access Bandwidth: แบนด์วิดท์เข้าถึงวิดีโอสูง เพื่อให้ NVR ของคุณจัดการกล้องวงจรปิดความละเอียดสูงได้มากขึ้น จากการทดสอบของ TP-Link โดยใช้กล้องวงจรปิด VIGI ให้ VIGI NVR สามารถจัดการกล้อง 4MP ได้สูงถึง 4 ตัว
VIGI NVR1004H-4P Product Specification |
Overview | TP-Link VIGI NVR1004H-4P เครื่องบันทึก Network Video Recorder 4 Channel บันทึกมาตรฐาน H.265+ รองรับ HDD 1x10TB (Exclude HDD) จ่ายไฟ POE 4 Port 53W |
Video and Audio |
| IP Video Input | 4-Channel |
| Incoming Bandwidth | 80 Mbps |
| Outgoing Bandwidth | 60 Mbps |
| HDMI Output Resolution | 1 Channel, Resolution: 3840x2160/30Hz, 1920x1080/60Hz, 1680x1050/60Hz, 1440x900/60Hz, 1280x1024/60Hz, 1280x720/60Hz |
| VGA Output Resolution | 1 Channel, Resolution: 1920x1080/60Hz, 1680x1050/60Hz, 1440x900/60Hz, 1280x1024/60Hz, 1280x720/60Hz |
| Video Output Mode | HDMI/VGA Simultaneous Output |
| Multi-View Display | 1/4 |
DECODING |
| Audio Compression | G.711A/G.711U/G.726 |
| Decoding Format | H.265+/H.265/ H.264+/H.264 |
| Video Compression | H.265+/H.265/ H.264+/H.264 |
| Record Resolution | 8MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| Live View/Playback Resolution | 8MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/
DCIF/2CIF/CIF/QCIF |
| Synchronous Playback | 4-Channel |
| Capability | 2-ch @ 8MP, 4-ch @ 4MP |
Record Management |
| Record Mode | • Manual Recording
• Scheduling Recording
• Motion Detection Recording |
| Playback Mode | • Instant Playback
• Regular Playback
• Tag Playback
• Event Playback |
| Backup Mode | • Regular Backup
• Video Clip Backup |
| Playback Function | • Play
• Pause
• Stop
• Fast Forward
• Fast Backward
• Play By Frame
• Full Screen
• Video Clip
• Export Clip
• Digital Zoom
• Lock Recording
• Audio On/Off |
NETWORK |
| Protocol | TCP/IP, DHCP, DNS, NTP, UPnP |
| Mobile Phone Access | Android, iOS |
| Incoming Bandwith | 80 Mbps |
| Outgoing Bandwidth | 60 Mbps |
| Web Browser | Chrome (57+), Firefox (52+), Edge (91+) |
| Interoperability | ONVIF, CGI |
External Interface |
| Network Interface | 1, RJ-45 10/100 Mbps Self-Adaptive Ethernet Interface |
| USB Interface | 1 Front USB 2.0 Port, 1 Rear USB 2.0 Port |
| Audio Interface | 1, Audio In; 1, Audio Out |
| Alarm In/Out | N/A |
| Serial Interface | N/A |
| Power | 1× DC Jack |
| Reset Button | 1 |
| Speaker | N/A |
| eSATA | N/A |
| HDMI | 1 |
| VGA | 1 |
HARD DISK |
| SATA | 1 SATA Interface |
| Capacity | Up to 16 TB Capacity for Each HDD |
PoE |
| Standard | 802.3at/af Compliant |
| Interface | 1- 4, RJ-45 10/100 Mbps Self-Adaptive Ethernet Interface |
| PoE Budget | 53 W Available for All PoE+ Ports, 30 W Max per Port |
Alarm |
| General Alarm | • Motion Detection
• Video Tampering
• Line-Crossing Detection
• Intrusion Detection
• Region Entering Detection
• Region Exiting Detection
• Object Abandoned/Removal Detection
• Vehicle Detection
• Human Detection
• Smart Frame |
| Anomaly Alarm | • Video Loss
• Offline and IP Conflict
• Disk Exception
• Login Exception |
| Alarm Linkage | • Recording
• White Light Alarm
• Buzzer
• Log
• Audible Alarm |
INTERFACES |
| Network Interface | 1 RJ-45 10/100 Mbps Self-Adaptive Ethernet Interface |
| USB Interface | 2× USB 2.0 |
GENERAL |
| Operating Temperature | -10–55 °C |
| Storage Temperature | -40–70 °C |
| Storage Humidity | 10%~90% RH Non-Condensing |
| Package Content | • VIGI Network Video Recorder
• Power Adapter
• HDD Screws
• Mouse
• Quick Installation Guide |
| Working Temperature | • NVR: -10–55 °C
• Power Adapter: 0–40 °C |
| Working Humidity | 10%~90% RH Non-Condensing |
| Dimensions( W X D X H ) | 246.2 × 148.2 × 45 mm |
| PoE | Standard: 802.3af/at
PoE Ports: Ports 1-4
PoE Budget: 53 W |
| External Power Supply | 53.5V DC/1.31A |
| Power Supply | 53.5V DC/1.31A |
| Max. Power Consumption | • 4.25 W (Without Disk) |
| Certifications | CE, EAC, UKCA, RCM, Triman, BSMI, VCCI, FCC, IC, HDMI |
VIDEO/IMAGE |
| Video Input | 4-Channel IP Video Input, up to 8MP Resolution |
| Recording Resolution | 8MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/
DCIF/2CIF/CIF/QCIF |
| HDMI Output Resolution | 1 Channel, Resolution: 3840x2160/30Hz,1920x1080/60Hz,
1680x1050/60Hz, 1440x900/60Hz, 1280x1024/60Hz,
1024x768/60Hz, 1280x720/60Hz |
| VGA Output Resolution | 1 Channel, Resolution: 1920x1080/60Hz,1680x1050/60Hz,
1440x900/60Hz, 1280x1024/60Hz, 1024x768/60Hz,
1280x720/60Hz |
รับประกัน | ประกันศูนย์ TP-Link Thailand 3 ปี |
Security Never Shuts Down

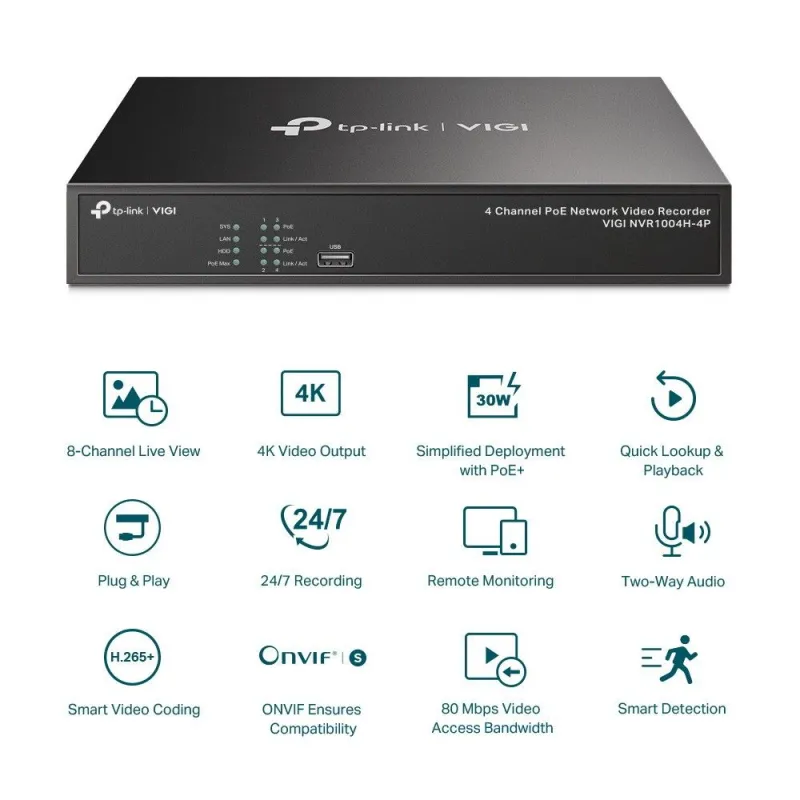

VIGI NVR1004H-4P 4 Channel PoE Network Video Recorder
Every angle all on one screen.

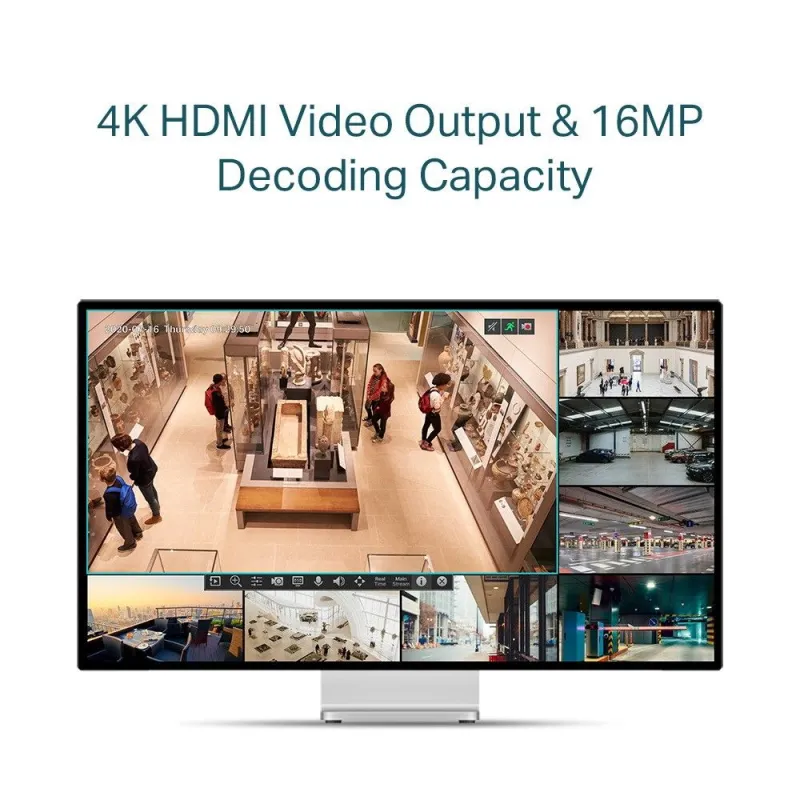

4K HDMI Video Output & 16MP Decoding Capacity
Sharp image definition up to 8MP and a 4-channel display ensures you capture every detail, from every angle

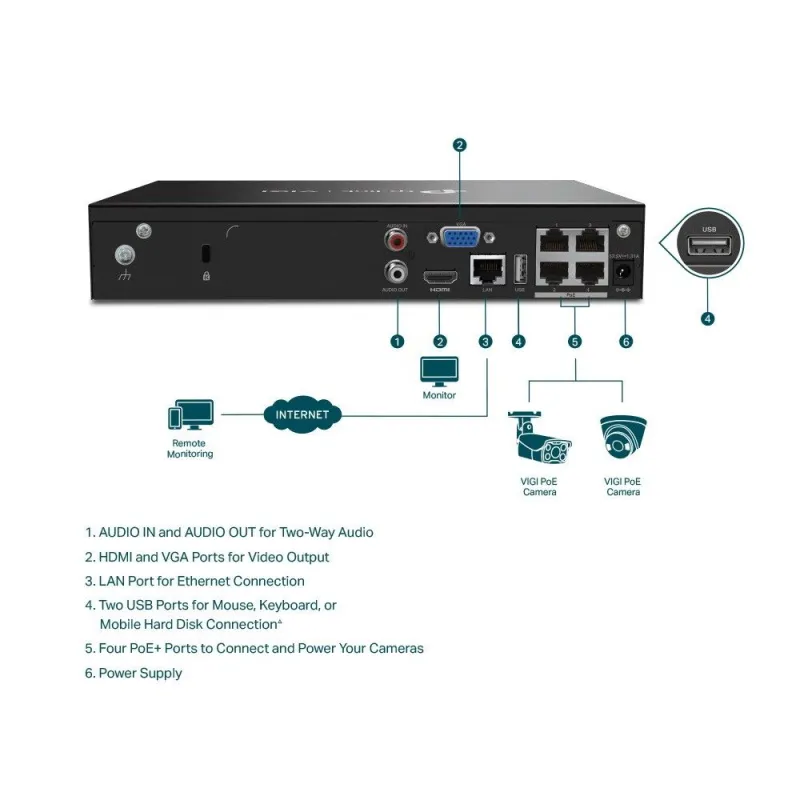

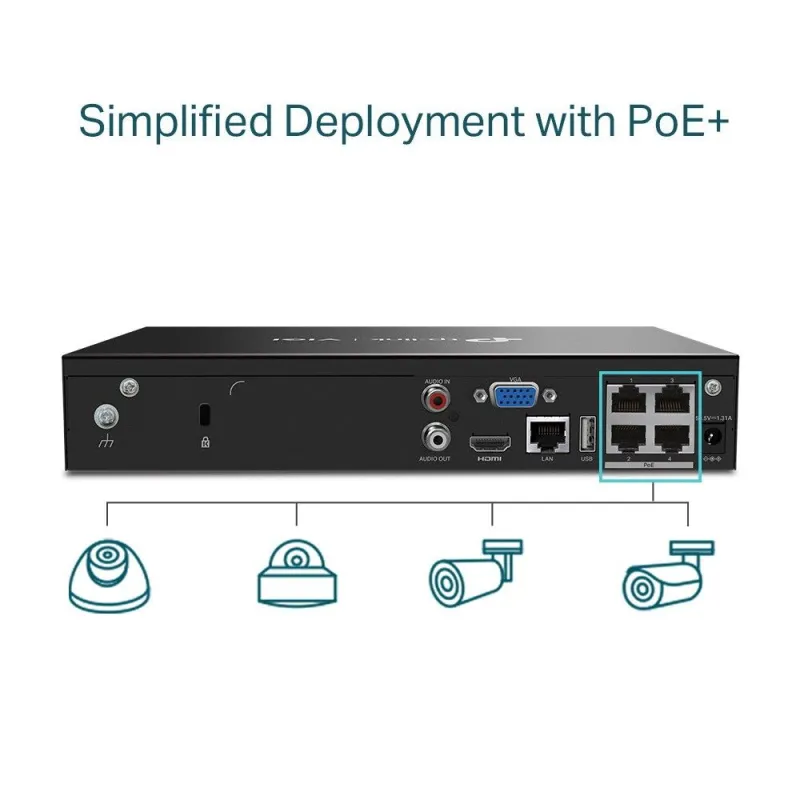

Dedicated 4 PoE+ ports (53 W budget) for simplified IP camera deployment‡ .
Features 4× 10/100Mbps PoE+ ports, the NVR supports up to 30 W on each PoE+ port. Designed to use a single Ethernet cable for both data and power transmission, it offers flexible installation to fit in various surveillance scenarios for small businesses, such as groceries, warehouses, restaurants, and financial institutions.
Reviewing footage is faster than ever.

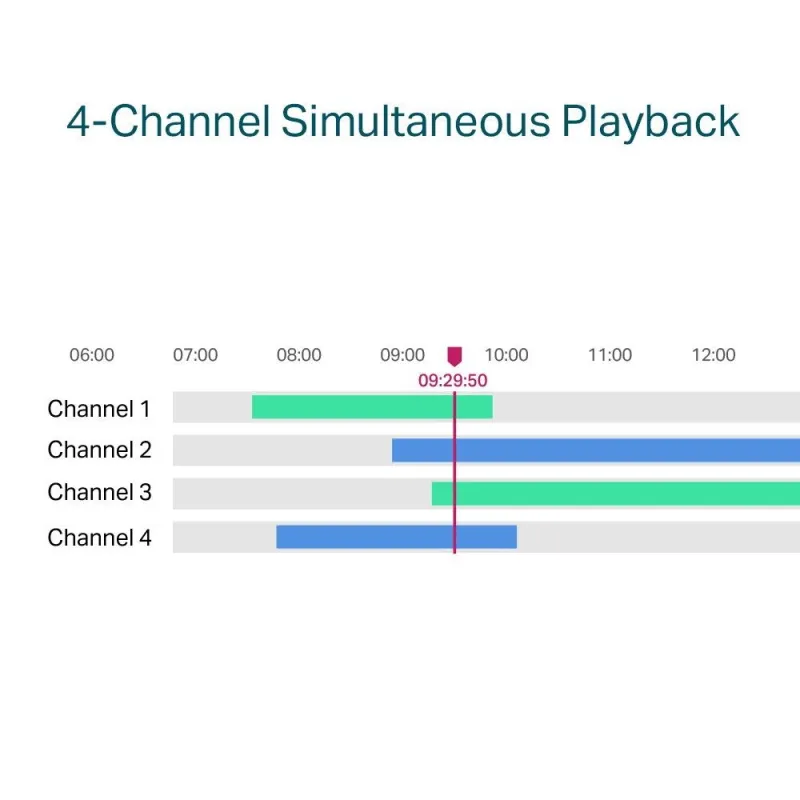

4-Channel Simultaneous Playback§
Replay the feed from up to 4 cameras at the same time, increase replay speed, and find events in the video schedule to easily review footage.

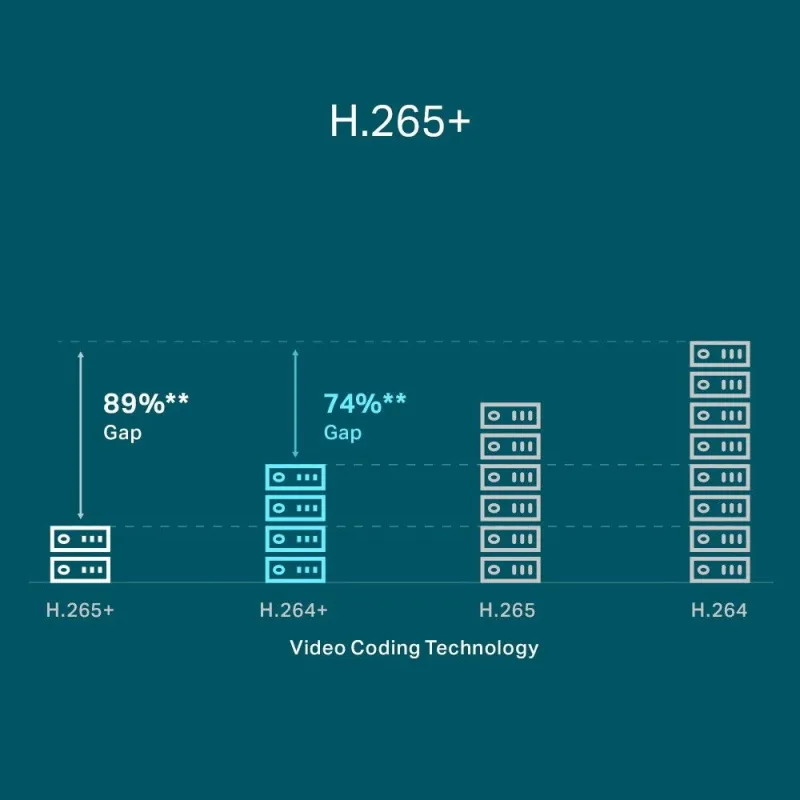

More compression. More savings. Same quality.
Without using any extra bandwidth, your cameras transmit compressed crystal-clear video to save disk space, ease network loads, and reduce monitoring costs without sacrificing image quality.

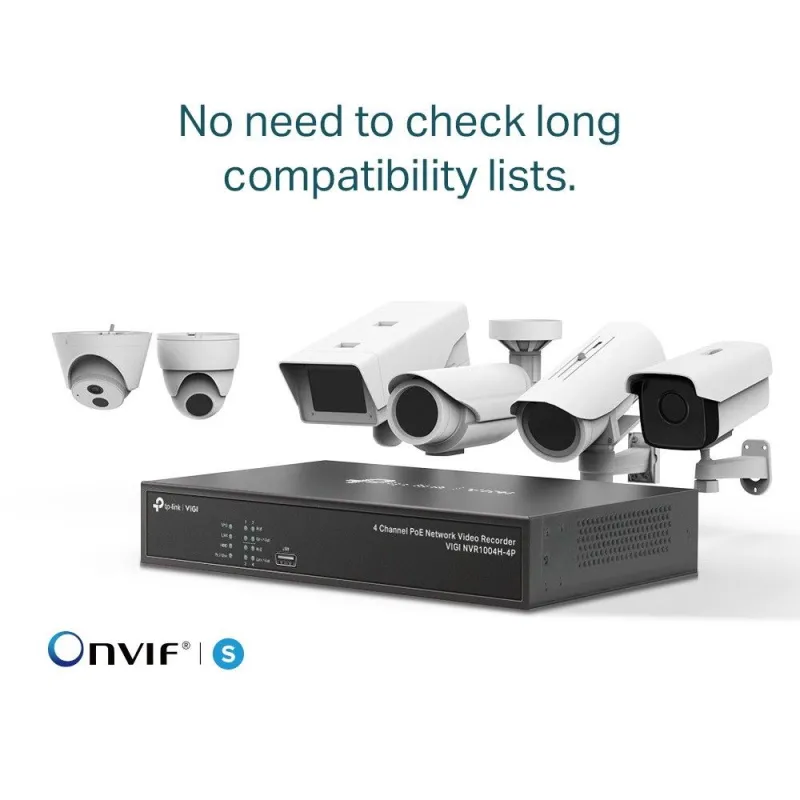

No need to check long compatibility lists.
ONVIF Ensures Compatibility
Easily add IPCs from VIGI and other brands to establish a powerful and varied network thanks to barrier-free compatibility△

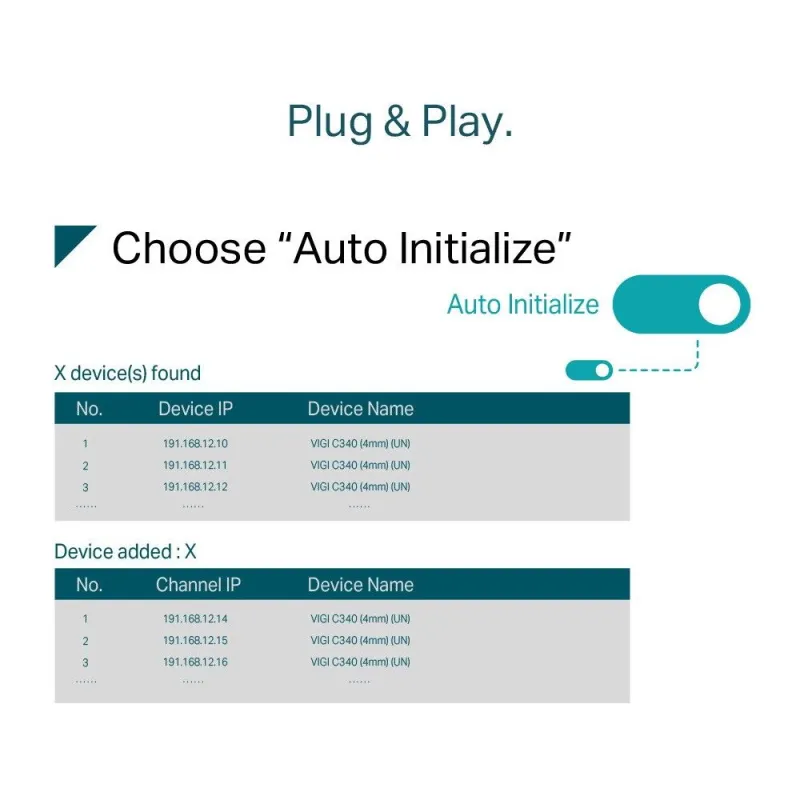

Plug & Play.
Allows new and unused VIGI IP Cameras to be added automatically to the new NVR and activated instantly, making installation faster than ever before.
Security for every hour and every day.
24/7 Continuous Recording
Stores up to 16 TB of footage from managed cameras to secure your data for quick, convenient access.
Keep an eye on things even when you are on the move.
Remote Monitoring
The dedicated VIGI app, web UI, and VIGI Security Manager enable remote monitoring, providing ease and convenience.
Greet your visitors before they enter.
Two-Way Audio
With voice intercom support, carry two-way conversations while watching your feed from anywhere. Suitable for management.
Higher bandwidth for high-definition cameras.
80 Mbps Video Access Bandwidth
High video access bandwidth ensures your NVR manages cameras with high resolutions. Based on laboratory testing using VIGI cameras, VIGI NVR can manage up to four HD cameras.
One system. Full security.
Run your business with peace of mind.
The VIGI professional surveillance system by TP-Link is dedicated to protecting the business you've worked hard to build - whenever, wherever. Our outstanding functions, reliable quality guarantees, and simplified installation work together to ensure your business stays safe and sound.
†Calculations based on laboratory testing using VIGI cameras.
‡ PoE budget calculations are based on laboratory testing. Actual PoE power budget is not guaranteed and will vary as a result of client limitations and environmental factors.
§Fewer or no channels may be available for playback if the total resolution is 16MP.
△Some features may operate sub-optimally due to compatibility issues. For best performance, we recommend using VIGI NVR with VIGI cameras
**Calculations based on laboratory testing using a 3MP VIGI camera. Actual performance may vary according to the amount of activity recorded, resolution, and other variables.
