TP-Link VIGI NVR1104H-4P

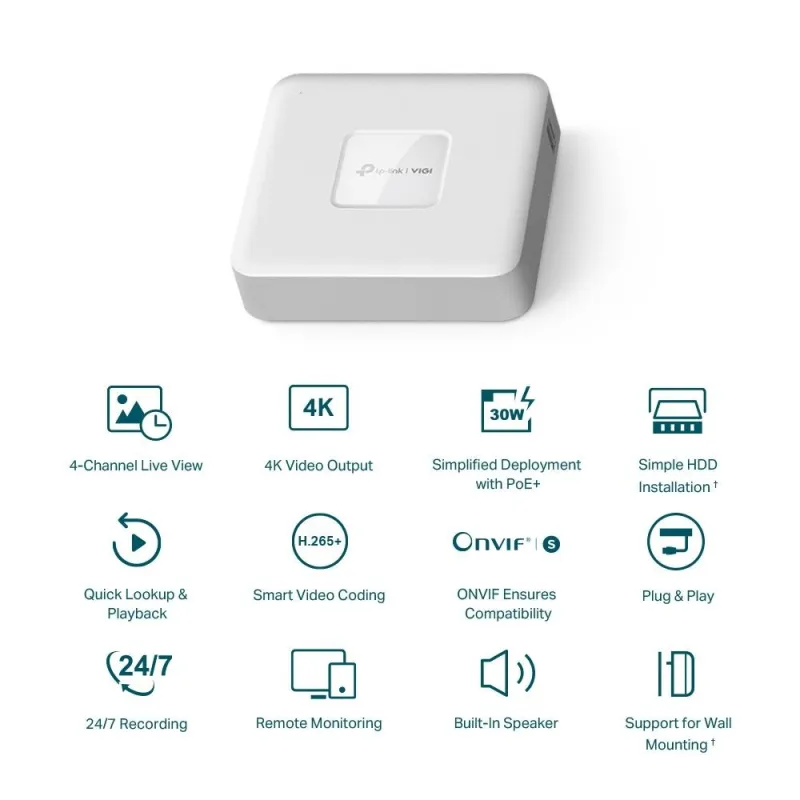

VIGI 4 Channel PoE+ Network Video Recorder
- 4K HDMI Video Output & 16MP Decoding Capacity: ภาพคมชัดสูงถึง 8MP และแสดงผลภาพพร้อมกันได้ถึง 4-แชนเนล ให้คุณมั่นใจว่าจะเก็บภาพได้ทุกรายละเอียด จากทุกมุมมอง‡
- Simplified Deployment with PoE+: เชื่อมต่อและจ่ายไฟให้กล้อง PoE ได้ง่ายผ่านสาย RJ45 เพียงเส้นเดียว ไม่จำเป็นต้องใช้อะแดปเตอร์
- Simple HDD Installation†: ติดตั้งและถอดฮาร์ดดิสก์ได้ง่ายดายผ่านช่องด้านข้าง
- 4-Channel Simultaneous Playback△ : เล่นไฟล์วิดีโอย้อนหลังจากกล้องวงจรปิดได้ 4 กล้องพร้อมกัน เร่งความเร็วการเล่นภาพย้อนหลัง และค้นหาเหตุการณ์ในตารางเวลาเพื่อให้ง่ายต่อการตรวจสอบ
- H.265+: กล้องวงจรปิดจะทำการส่งข้อมูลวิดีโอความคมชัดสูงที่ผ่านการบีบอัดเพื่อประหยัดพื้นที่จัดเก็บข้อมูล ลดการใช้แบนด์วิธให้น้อยลง ช่วยลดขนาดไฟล์พื้นที่จัดเก็บข้อมูลโดยไม่ลดความละเอียดภาพ
- ONVIF Ensures Compatibility*: สามารถใช้งานกล้องวงจรปิดของ VIGI และแบรนด์อื่น ๆ ที่รองรับ ONVIF ร่วมกันได้ง่ายเพื่อสร้างระบบรักษาความปลอดภัยที่ทรงพลัง
- Plug & Play: สามารถเพิ่มกล้องวงจรปิด VIGI เข้าไปในระบบ NVR ได้ง่ายและรวดเร็ว เพียงแค่เชื่อมต่อสายเข้าด้วยกันเท่านั้น
- 24/7 Continuous Recording: จัดเก็บข้อมูลไฟล์วิดีโอจากกล้องวงจรปิดที่เชื่อมต่อได้สูงถึง 10 TB เพื่อการเก็บรักษาข้อมูลอย่างรวดเร็วและความสะดวกสบายในการเข้าถึงข้อมูล
- Remote Monitoring: รองรับการใช้งานร่วมกับแอปพลิเคชัน VIGI, web UI และโปรแกรม VIGI Security Manager ให้คุณควบคุมและจัดการจากระยะไกลได้ง่ายและสะดวกสบาย
- Built-In Speaker: เพลิดเพลินกับการแสดงผลด้านเสียงแบบเรียลไทม์ โดยไม่ต้องใช้อุปกรณ์เสริม
- Flexible Installation: สามารถติดตั้งได้ตามการใช้งาน ไม่ว่าจะยึด NVR กับผนังหรือวางไว้ที่บนโต๊ะ
Product Specification |
Overview | TP-Link VIGI NVR1004H-4P เครื่องบันทึก Network Video Recorder 4 Channel บันทึกมาตรฐาน H.265+ รองรับ HDD 1x10TB (Exclude HDD) จ่ายไฟ POE 4 Port 53W |
NETWORK |
|---|
Protocol | TCP/IP, DHCP, DNS, NTP, UPnP |
|---|
Incoming Bandwith | 80 Mbps |
|---|
Outgoing Bandwidth | 60 Mbps |
|---|
GENERAL |
|---|
Package Contents | VIGI Network Video Recorder
Power Adapter
HDD Screws
Mouse
Quick Installation Guide |
|---|
Operating Temperature | -10–55 °C |
|---|
Dimensions( W X D X H ) | 200.3 × 200.3 × 43 mm |
|---|
External Power Supply | 53.5V DC/1.31A |
|---|
Power Consumption | 4.82 W (without disk) |
|---|
VIDEO/IMAGE |
|---|
Video Input | 4-Channel IP Video Input, up to 8MP Resolution |
|---|
Recording Resolution | 8MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/
DCIF/2CIF/CIF/QCIF |
|---|
HDMI Output Resolution | 1 Channel, Resolution: 3840x2160/30Hz,1920x1080/60Hz,
1680x1050/60Hz, 1440x900/60Hz, 1280x1024/60Hz,
1024x768/60Hz, 1280x720/60Hz |
|---|
VGA Output Resolution | 1 Channel, Resolution: 1920x1080/60Hz,1680x1050/60Hz,
1440x900/60Hz, 1280x1024/60Hz, 1024x768/60Hz,
1280x720/60Hz |
|---|
DECODING |
|---|
Decoding Format | H.265+/H.265/ H.264+/H.264 |
|---|
Live View/Playback Resolution | 8MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/
DCIF/2CIF/CIF/QCIF |
|---|
Synchronous Playback | 4 Channel |
|---|
Capability | 2-ch @ 8MP, 4-ch @ 4MP |
|---|
HARD DISK |
|---|
SATA | 1 SATA Interface |
|---|
Capacity | Up to 10 TB (Not Include) |
|---|
INTERFACES |
|---|
Network Interface | 1 RJ-45 10/100 Mbps Self-Adaptive Ethernet Interface |
|---|
USB Interface | 2× USB 2.0 |
|---|
รับประกัน | ประกันศูนย์ TP-Link Thailand 3 ปี |
|---|
Security Never Shuts Down
VIGI NVR1104H-4P4 Channel PoE Network Video Recorder
Every angle all on one screen.

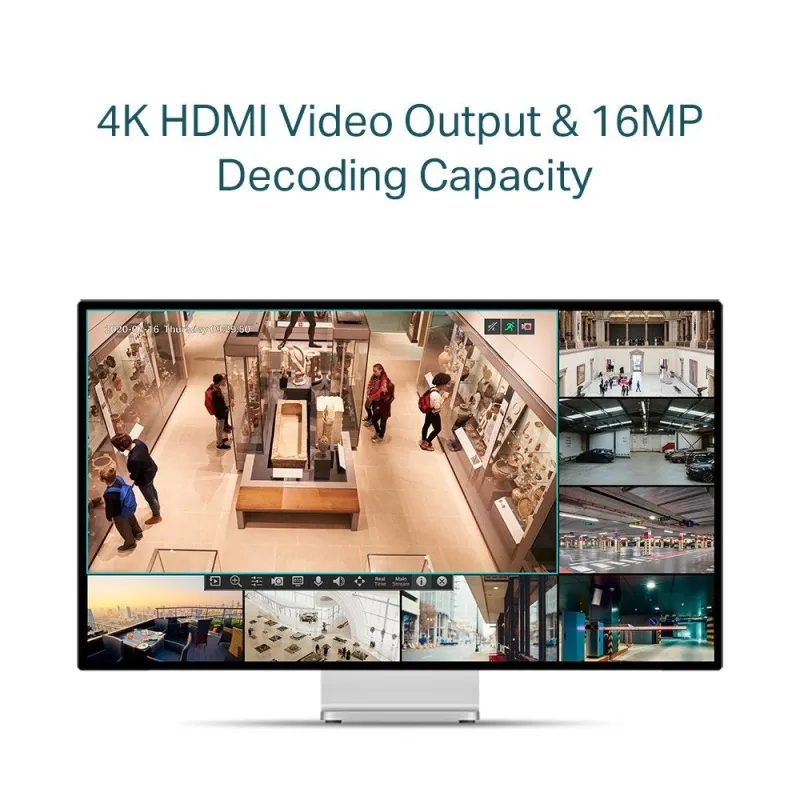

แสดงผลภาพวิดีโอ 4K HDMI & ความสามารถในการถอดรหัส 16MP
ภาพคมชัดสูงถึง 8MP และแสดงผลภาพพร้อมกันได้ถึง 4-แชนเนล ให้คุณมั่นใจว่าจะเก็บภาพได้ทุกรายละเอียด จากทุกมุมมอง

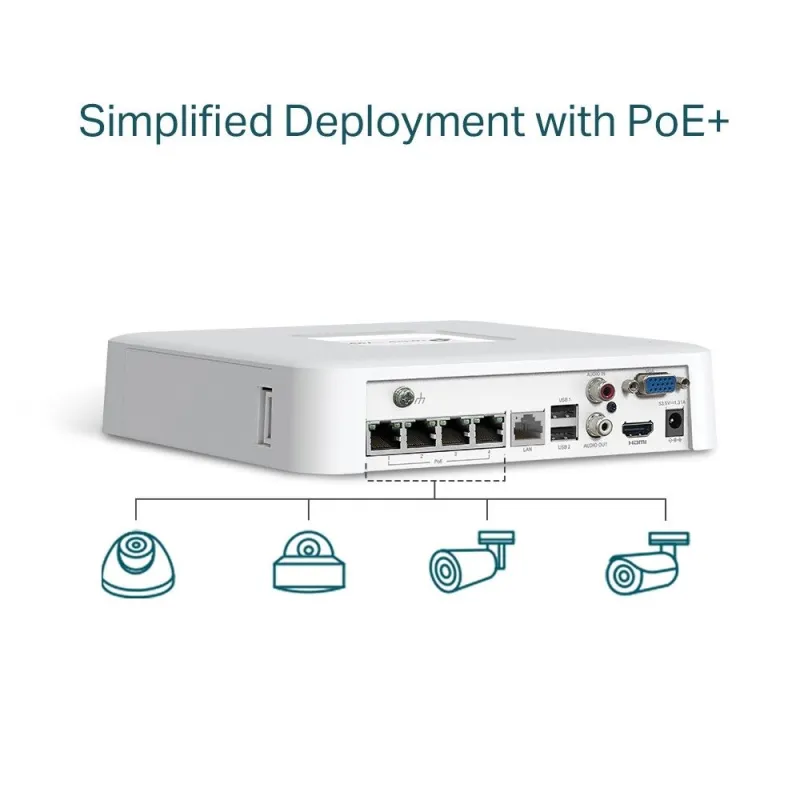

Dedicated 4 PoE+ ports (53 W budget) for simplified IP camera deployment § .
มาพร้อมกับพอร์ต 10/100Mbps PoE+ 4 ช่อง รองรับการจ่ายไฟสูงถึง 30 W ผ่านพอร์ต PoE+ ในแต่ละช่อง ออกแบบมาเพื่อให้สามารถรับส่งข้อมูลและจ่ายไฟได้โดยใช้สายเพียงเส้นเดียว ช่วยให้ติดตั้งได้ง่ายขึ้นและเหมาะกับการใช้งานระบบเฝ้าระวังสำหรับธุรกิจขนาดเล็ก เช่น ร้านขายของชำ คลังสินค้า ร้านอาหาร และสถาบันทางการเงิน
Simple HDD Installation †.
ติดตั้งและถอดฮาร์ดดิสก์ได้ง่ายดายผ่านช่องด้านข้าง
Reviewing footage is faster than ever.
ดูวิดีโอย้อนหลังได้ 4-แชนเนล พร้อมกัน △
เล่นไฟล์วิดีโอย้อนหลังจากกล้องวงจรปิดได้ 4 กล้องพร้อมกัน เร่งความเร็วการเล่นภาพย้อนหลัง
และค้นหาเหตุการณ์ในตารางเวลาเพื่อให้ง่ายต่อการตรวจสอบ

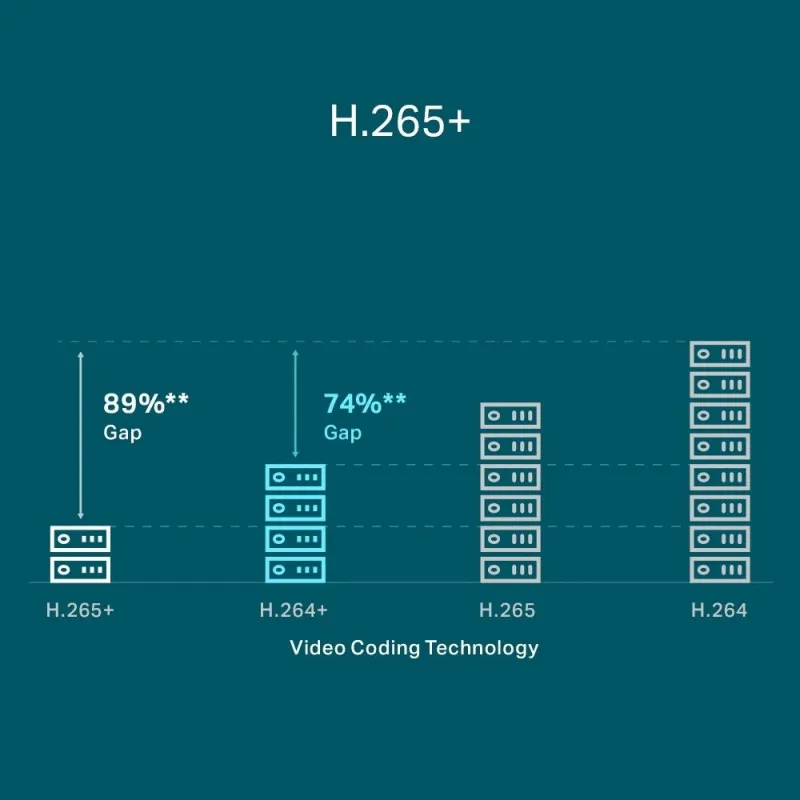

More compression. More savings. Same quality.
กล้องวงจรปิดจะทำการส่งข้อมูลวิดีโอความคมชัดสูงที่ผ่านการบีบอัด เพื่อประหยัดพื้นที่จัดเก็บข้อมูล ลดปริมาณการใช้งานแบนด์วิธให้น้อยลง ช่วยลดขนาดไฟล์พื้นที่จัดเก็บข้อมูลโดยไม่ลดความละเอียดภาพ

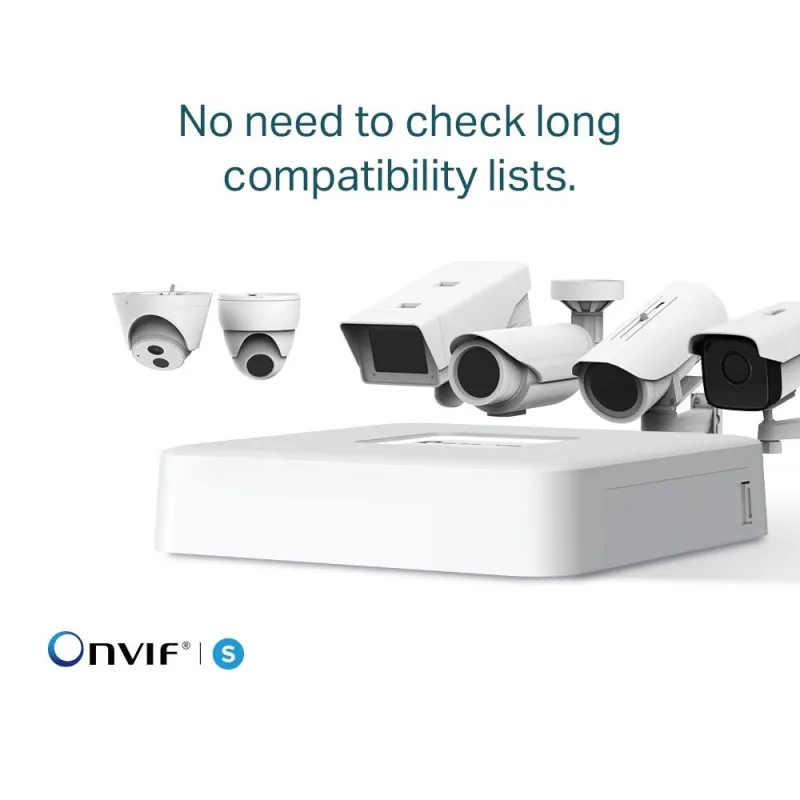

No need to check long compatibility lists.
รองรับมาตรฐาน ONVIF
สามารถใช้งานกล้องวงจรปิดของ VIGI และแบรนด์อื่น ๆ ที่รองรับ ONVIF ร่วมกันได้ง่ายเพื่อสร้างระบบรักษาความปลอดภัยที่ทรงพลัง

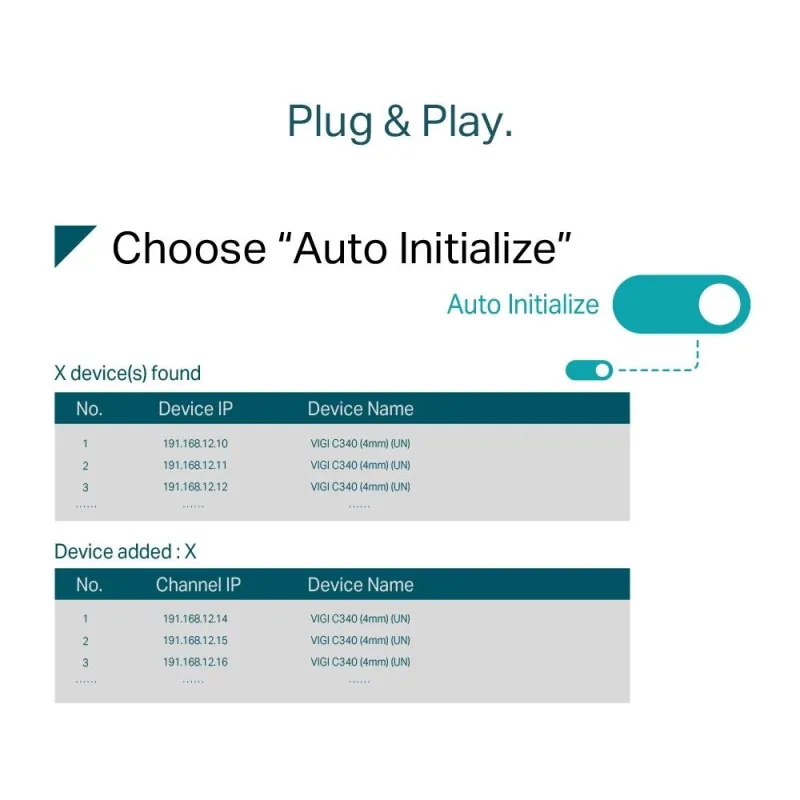

Plug & Play.
สามารถเพิ่มกล้องวงจรปิด VIGI เข้าไปในระบบ NVR ได้ง่ายและรวดเร็ว เพียงแค่เชื่อมต่อสายเข้าด้วยกันเท่านั้น
Security for every hour and every day.
บันทึกภาพต่อเนื่อง 24/7
จัดเก็บข้อมูลไฟล์วิดีโอจากกล้องวงจรปิดที่เชื่อมต่อได้สูงถึง 10 TB เพื่อการเก็บรักษาข้อมูลอย่างรวดเร็วและความสะดวกสบายในการเข้าถึงข้อมูล
Keep an eye on things even when you are on the move.
ควบคุมและจัดการจากระยะไกล
รองรับการใช้งานร่วมกับแอปพลิเคชัน VIGI, web UI และโปรแกรม VIGI Security Manager ให้คุณควบคุมและจัดการจากระยะไกลได้ง่ายและสะดวกสบาย
Greet your visitors before they enter.
ระบบสื่อสาร 2 ทาง
รองรับการใช้งานร่วมกับระบบอินเตอร์คอม ให้คุณสื่อสารโต้ตอบในขณะที่คุณดูภาพกล้องวงจรปิดจากทุกที่ เหมาะกับการใช้เป็นระบบจัดการ
One system. Full security.
Run your business with peace of mind.
The VIGI professional surveillance system by TP-Link is dedicated to protecting the business you’ve worked hard to build — whenever, wherever. Our outstanding functions, reliable quality guarantees, and simplified installation work together to ensure your business stays safe and sound.
