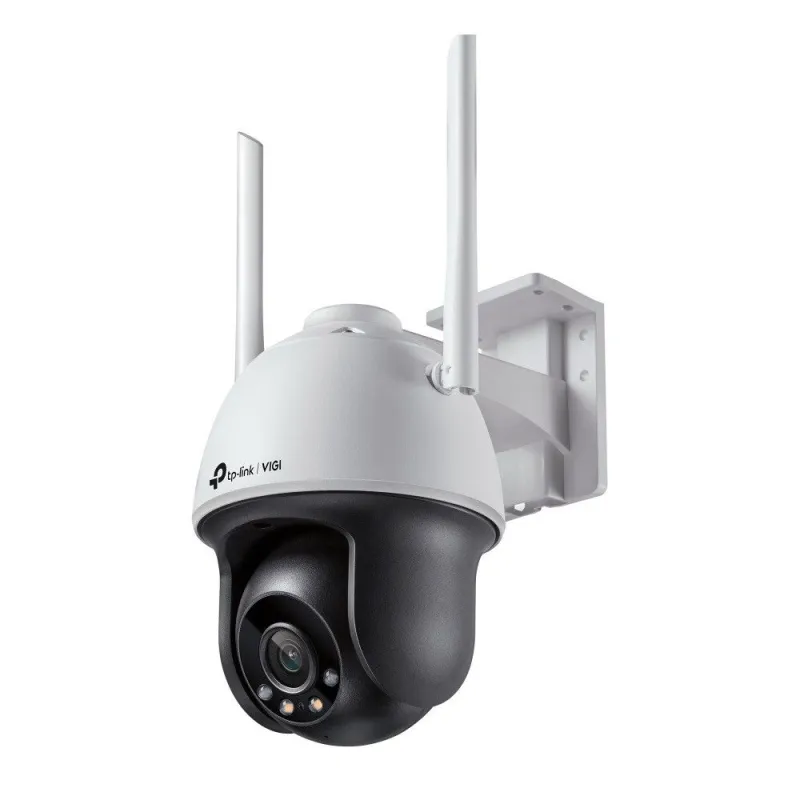

TP-Link VIGI C540-W

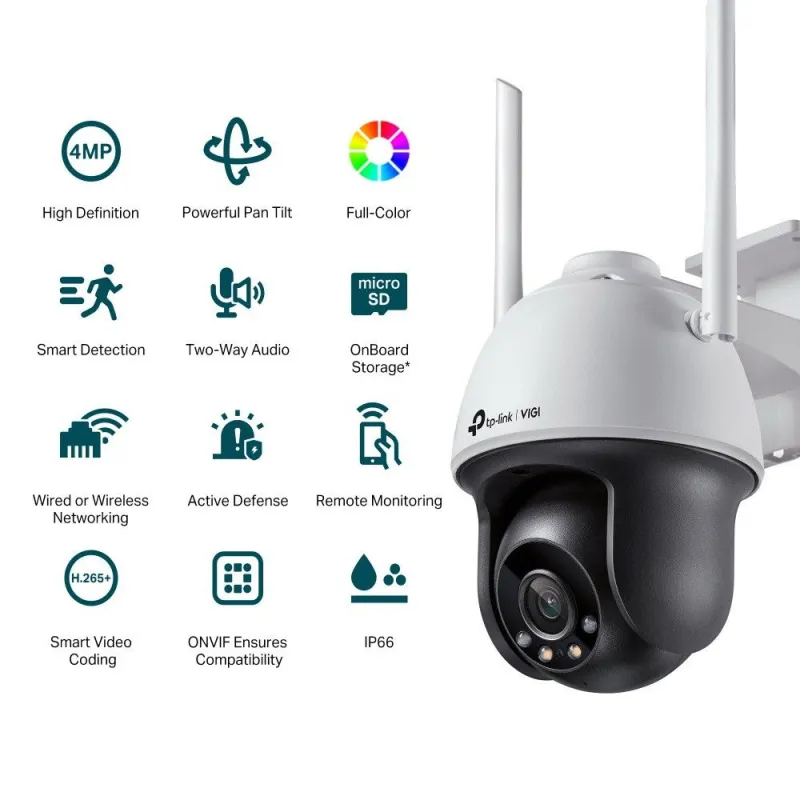

VIGI 4MP Outdoor Full-Color Wi-Fi Pan Tilt Network Camera
- 4MP High Definition : ความละเอียดของภาพ 4MP High Definition คุณภาพคมชัด เก็บทุกรายละเอียดของภาพได้สมบูรณ์
- 24h Full-Color : บันทึกภาพสี 24 ชั่วโมง เก็บทุกรายละเอียดสีของภาพ แม้ในที่มืดสนิท ผ่านเซ็นเซอร์ความไวสูงและ LED สปอตไลท์ที่รวมอยู่ด้วย
- Powerful Pan Tilt : หมุนซ้าย-ขวา ปรับขึ้น-ลง Pan Tilt กำหนดพื้นที่ตรวจจับและการติดตามอัตโนมัติ ด้วย Ai ที่มอบตัวเลือกอันชาญฉลาดยิ่งขึ้นในการตรวจสอบพื้นที่สำคัญและดูแลความปลอดภัยพร้อมทรัพย์สินของคุณ
- Wireless Outdoor Connection : สามารถปรับใช้เสาสัญญาณ Wi-Fi ที่ง่ายและรวดเร็ว
- Waterproof : มาตรฐานกันน้ำกันฝุ่น IP66 ที่เชื่อถือได้ ติดตั้งพื้นที่กลางแจ้งได้อย่างมั่นใจในคุณภาพ
- Smart Detection (motion detection, area intrusion, line-crossing, video tampering) : การตรวจจับอัจฉริยะ ทั้งการตรวจจับของมนุษย์ การตรวจจับการเคลื่อนไหว การบุกรุกพื้นที่ การข้ามเส้น ตรวจจับการบดบังภาพจากกล้อง และแจ้งเตือนผ่านแอปพลิเคชั่น
- H.265+ : การบันทึกไฟล์วิดีโอด้วยคุณภาพที่คมชัด โดยใช้แบนด์วิดท์ต่ำ กล้องจะส่งวิดีโอที่คมชัดและบีบอัดเพื่อประหยัดพื้นที่จัดเก็บข้อมูล ลดภาระการโหลดของเครือข่าย โดยไม่ทำให้คุณภาพของภาพลดลง

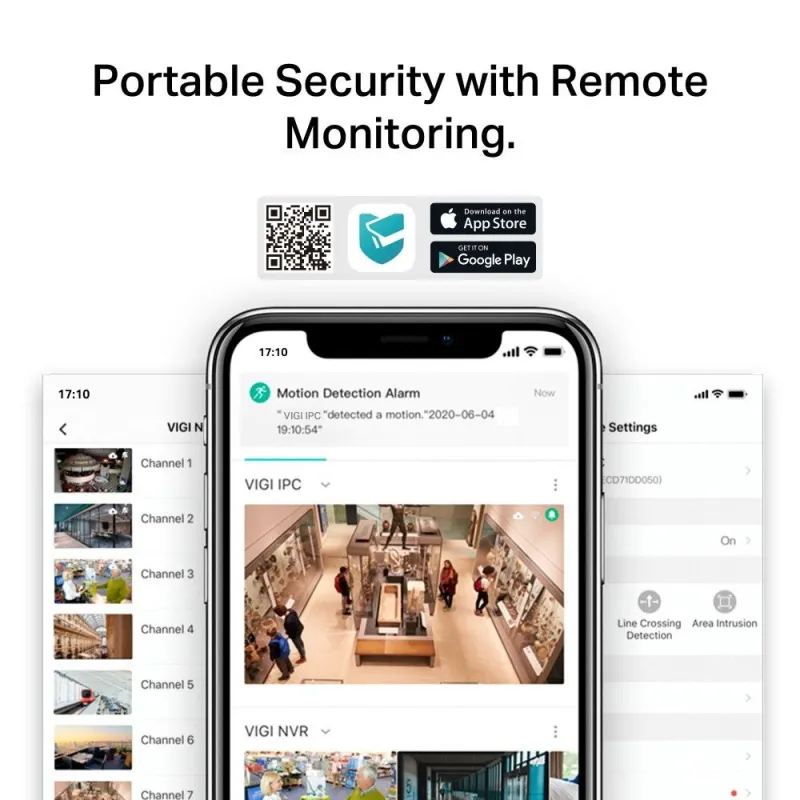

- VIGI App : ตั้งค่า จัดการ ดูแลความปลอดภัยจากสมาร์ทโฟนของคุณ ได้ทุกที่ ทุกเวลา ผ่านแอป VIGI
|
Product Specification
|
|
Overview
|
TP-Link VIGI C540-W กล้อง IP-Camera แบบ Dome ความละเอียด 4MP รองรับ WIFI ติดตั้งภายนอกอาคาร
รองรับ Pan/Tilt บันทึก Video มาตรฐาน H.265+ เลนส์ขนาด 4mm
รองรับการบันทึกลงบน NVR หรือ Memory Card สูงสุด 256GB
|
|
CAMERA
|
|
Image Sensor
|
1/3” Progressive Scan CMOS
|
|
Lens
|
Fixed focal lens (4 mm)
|
|
Aperture
|
4 mm: F1.6
|
|
Lens Mount
|
M12
|
|
Viewing Angle
|
(4mm) Horizontal FOV: 79°Vertical FOV: 43°Diagonal FOV: 93°
|
|
Digital Zoom
|
Yes
|
|
Day/Night Mechanism
|
IR Cut Filter
|
|
IR Working Distance
|
30m
|
|
Illumination Distance
|
30 m
|
|
Minimum Illumination
|
0 lux with IR/white Light
|
|
Pan/Tilt Range
|
Pan: 0° to 350°, Tilt: 0° to 120°
|
|
Weatherproof Rating
|
IP66
|
|
Digital Noise Reduction
|
3D DNR
|
|
WDR
|
DWDR
|
|
NETWORK
|
|
Security
|
Password Protection, HTTPS Encryption, IP Address Filter, Digest Authentication
|
|
Protocol
|
TCP/IP, UDP, ICMP, HTTP, HTTPS, DHCP, DNS, RTSP, NTP, UPnP UDP, SSL/TLS
|
|
Wireless Rate
|
11 Mbps (802.11b)
54 Mbps (802.11g)
150 Mbps (802.11n)
|
|
Frequency
|
2.4 GHz
|
|
Wireless Security
|
WPA/WPA2-PSK
|
|
API
|
ONVIF
|
|
Simultaneous Live View
|
3 Main Streams & 3 Sub-Streams
|
|
GENERAL
|
|
Package Contents
|
VIGI Network Camera
Quick Start Guide
Waterproof Cable Attachments
Power Adapter
Mounting Accessories
|
|
Operating Temperature
|
-30–60 °C
|
|
Certifications
|
CE, RCM, BSMI, VCCI, RoHS, NCC, JRF, KC
|
|
Dimensions( H X W X D )
|
120 × 172 × 198 mm
|
|
Material
|
Plastic
|
|
General Features
|
Two Streams, Mirror, Privacy Masks, Password Reset via E-mail, HTTP Listening
|
|
Power Supply
|
12V DC ± 5%, 5.5mm Coaxial Power Plug
|
|
Power Consumption
|
12V DC: Max 15.5W
|
|
VIDEO/IMAGE
|
|
Video Compression
|
Main stream: H.265+/H.265/H.264+/H.264
Sub-Stream: H.265/H.264
|
|
Frame Rate & Resolutions
|
Main Stream
Frame Rate: 1fps, 5fps, 10fps, 15fps, 20fps, 25fps, 30fps
Resolution: 2560x1440, 2304x1296, 2048x1280, 1920x1080
Sub-Stream
Frame Rate: 1fps, 5fps, 10fps, 15fps, 20fps, 25fps, 30fps
Resolution: 640x480, 352x288, 320x240
|
|
Video Streaming
|
Main Stream
Sub-Stream
|
|
Image Settings
|
Mirror, Brightness, Contrast, Saturation, Sharpness, Exposure, WDR, White Balance Adjustable by Client Software
|
|
Image Enhancement
|
BLC/3D DNR/Prevent Overexposure to Infrared Light
|
|
Video Bit Rate
|
Main Stream: 256 Kbps to 4 Mbps
Sub-Stream: 64 Kbps to 512 Kbps
|
|
SMART FEATURE-SET
|
|
Smart Event
|
Area Intrusion Detection, Line-Crossing Detection, Human Detection
|
|
Basic Event
|
Motion Detection, Camera Tampering Detection, Exception ( illegal login)
|
|
Linkage Method
|
Trigger Notification: ONVIF, HTTPS
|
|
Region of Interest
|
1 Region
|
|
INTERFACES
|
|
Network Interface
|
1 RJ45 10/100M Self-Adaptive Ethernet Port
|
|
Audio Input
|
Built-in Microphone
|
|
Audio Output
|
Built-in Speaker
|
|
Button
|
Reset Button
|
|
On-board Storage
|
Built-In Memory Card Slot, Support MicroSD Card, Up to 256 GB
|
|
รับประกัน
|
ประกันศูนย์ TP-Link Thailand 3 ปี
|
All The Colors, All The Time
VIGI C540-W 4MP Outdoor Full-Color Pan Tilt Network Camera
Powerful Pan Tilt
ครอบคลุมทุกมุมมองอย่างยืดหยุ่นด้วยกล้องที่หมุนซ้าย-ขวา, บน-ล่าง Pan Tilt ของ VIGI เส้นทางลาดตระเวนที่กำหนดเองและการติดตามอัตโนมัติมีตัวเลือกที่ชาญฉลาดมากขึ้นในการตรวจสอบพื้นที่สำคัญและปรับปรุงความปลอดภัยภายในทรัพย์สินของคุณ
Outdoor Wi-Fi Connection, Simple Wiring
เพียงแค่เปิดกล้องของคุณ จากนั้นการส่งสัญญาณ Wi-Fi จะเริ่มด้วยเสาอากาศแบบ MIMO ขนาด 2×2 และด้วยตัวกล้องที่กันน้ำ กันฝุ่น ช่วยปกป้องประสิทธิภาพการทำงานที่มีความเสถียรในสถานการณ์กลางแจ้ง
Clarity and Colors, All in One
ตรวจสอบรายละเอียดชองภาพที่ชัดเจนและมีสีสันตลอด 24 ชั่วโมงแม้ในคืนที่มืดสนิท กล้อง VIGI Full-Color ให้ความละเอียดสูงสุด 4 ล้านพิกเซล และให้การบันทึกภาพที่มีสีสันด้วยเลนส์รูรับแสงขนาดใหญ่ เซ็นเซอร์ความไวสูง และ LED ไฟเสริมที่แนบมา
We keep an eye on your business.
Smart Detection
รับการแจ้งเตือนและตรวจสอบฟีดเมื่อมีคนข้ามเขต เข้าไปในพื้นที่ที่คุณกำหนดไว้ หรือกีดขวางหน้ากล้อง ผ่านแอปพลิเคชั่น
Active Defense
Warn potential intruders instantly with sound and light when abnormal events
Every Event is Under Your Control.
VIGI camera intelligently detect activities, inform you instantly and response automatically by smart detection and two-way audio.
Never miss a detail.
SmartVid - เพิ่มประสิทธิภาพการแสดงผลอย่างชาญฉลาด
เทคโนโลยีการประมาลผลภาพวิดีโอระดับมืออาชีพของ VIGI จะช่วยปรับปรุงคุณภาพการแสดงผลภาพให้ดียิ่งขึ้น มาพร้อมกับเทคโนโลยี Smart IR, WDR, 3D DNR และ Night Vision
Smart IR
ป้องกันไม่ให้วัตถุถูกแสดงผลต่ำกว่าปกติเมื่ออยู่ไกลหรือเปิดรับแสงมากเกินไปเมื่ออยู่ใกล้กล้องในเวลากลางคืน
Wide Dynamic Range
ปรับคอนทราสต์ของแสงเพื่อลดเอฟเฟกต์เงาและทำให้ภาพดูสมจริง
3D DNR
ลบภาพพิกเซลที่ผิดปกติเพื่อให้วิดีโอชัดเจนขึ้นและขจัดความผิดเพี้ยน
More compression. More savings. Same quality.
กล้องวงจรปิดจะทำการส่งข้อมูลวิดีโอความคมชัดสูงที่ผ่านการบีบอัดเพื่อประหยัดพื้นที่จัดเก็บข้อมูล ลดปริมาณการใช้งานแบนด์วิธให้น้อยลง ช่วยลดขนาดไฟล์พื้นที่จัดเก็บข้อมูลโดยไม่ลดความละเอียดภาพ
**ผลการคำนวณจากการทดลองโดยใช้กล้องวงจรปิด VIGI ความละเอียด 3 ล้านพิกเซล ประสิทธิภาพในการใช้งานจริงอาจแตกต่างกัน ขึ้นอยู่กับสถานการณ์ที่เกิดขึ้น ความละเอียดของภาพ และปัจจัยอื่นๆ
Flexible Management and Storage
Take full control over your security via four management methods: the web UI, NVR UI, VIGI app, and VIGI Security Manager. Local storage is available for each methods, as well as onboard storage with SD card slot (up to 256 GB).
Flexible Installation
Find the perfect vantage point by simply securing your camera to ceiling, pole or wall.
One system. Full security.
ระบบเฝ้าระวังระดับมืออาชีพของ VIGI โดย TP-Link ให้ความสำคัญกับการปกป้องธุรกิจที่คุณรัก — สามารถติดตั้งได้ง่ายดาย ใช้งานได้ทุกที่ทุกเวลา พร้อมฟังก์ชันการใช้งานที่โดดเด่นของเรา และการรับประกันคุณภาพสินค้า เพื่อให้มั่นใจว่าธุรกิจของคุณจะปลอดภัยให้คุณดำเนินธุรกิจได้อย่างสบายใจ
